3D принтер uPrint SE Plus

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3D принтер uPrint SE Plus

Сообщение setar » 15 июн 2012, 10:48

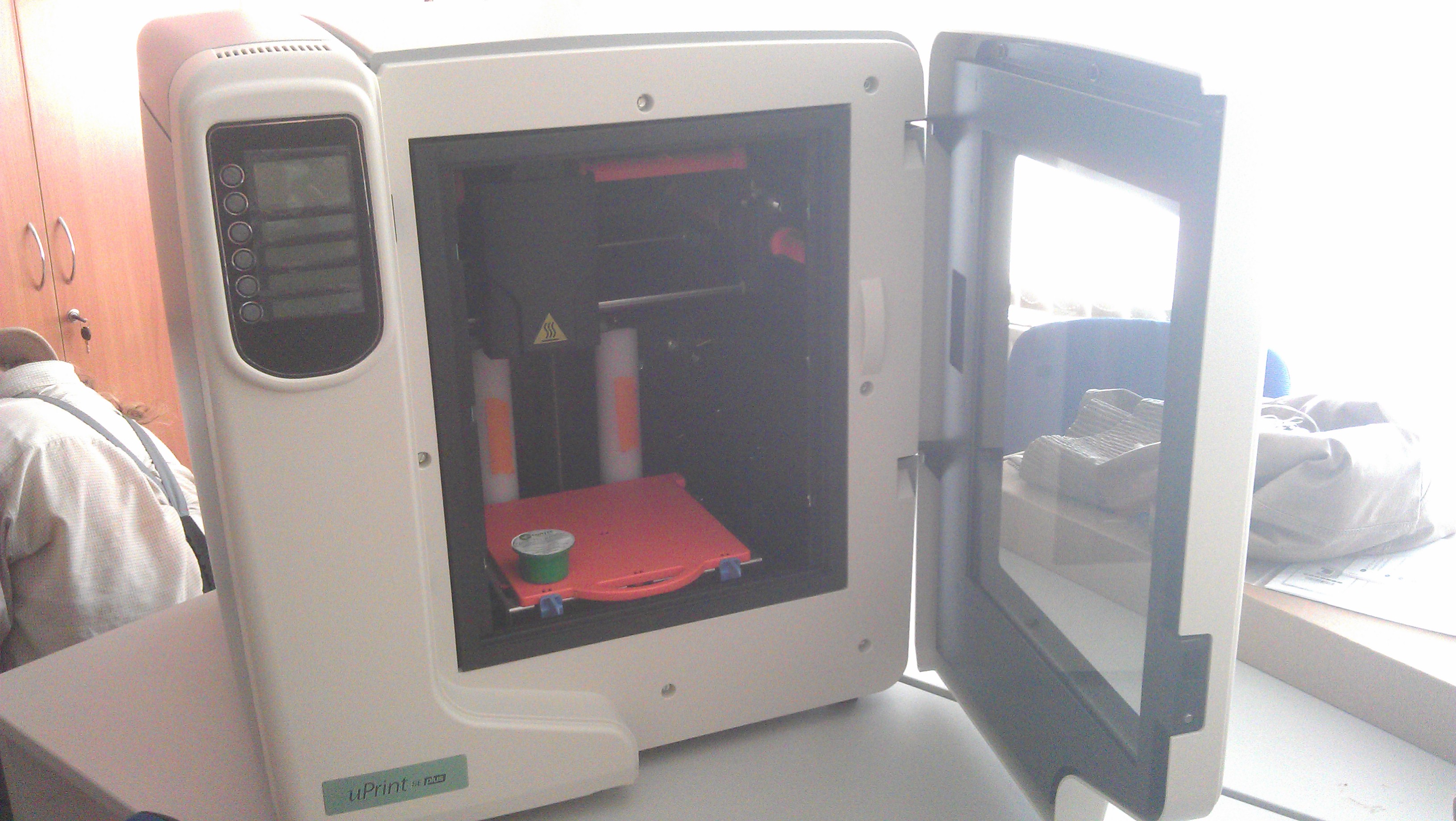

По работе занимаюсь запуском проекта в котором есть промышленный 3D принтер uPrint SE Plus.

Сейчас особо времени описывать словами этого изделия нету, выложу фотки и некоторые наблюдения которые отметил для себя:

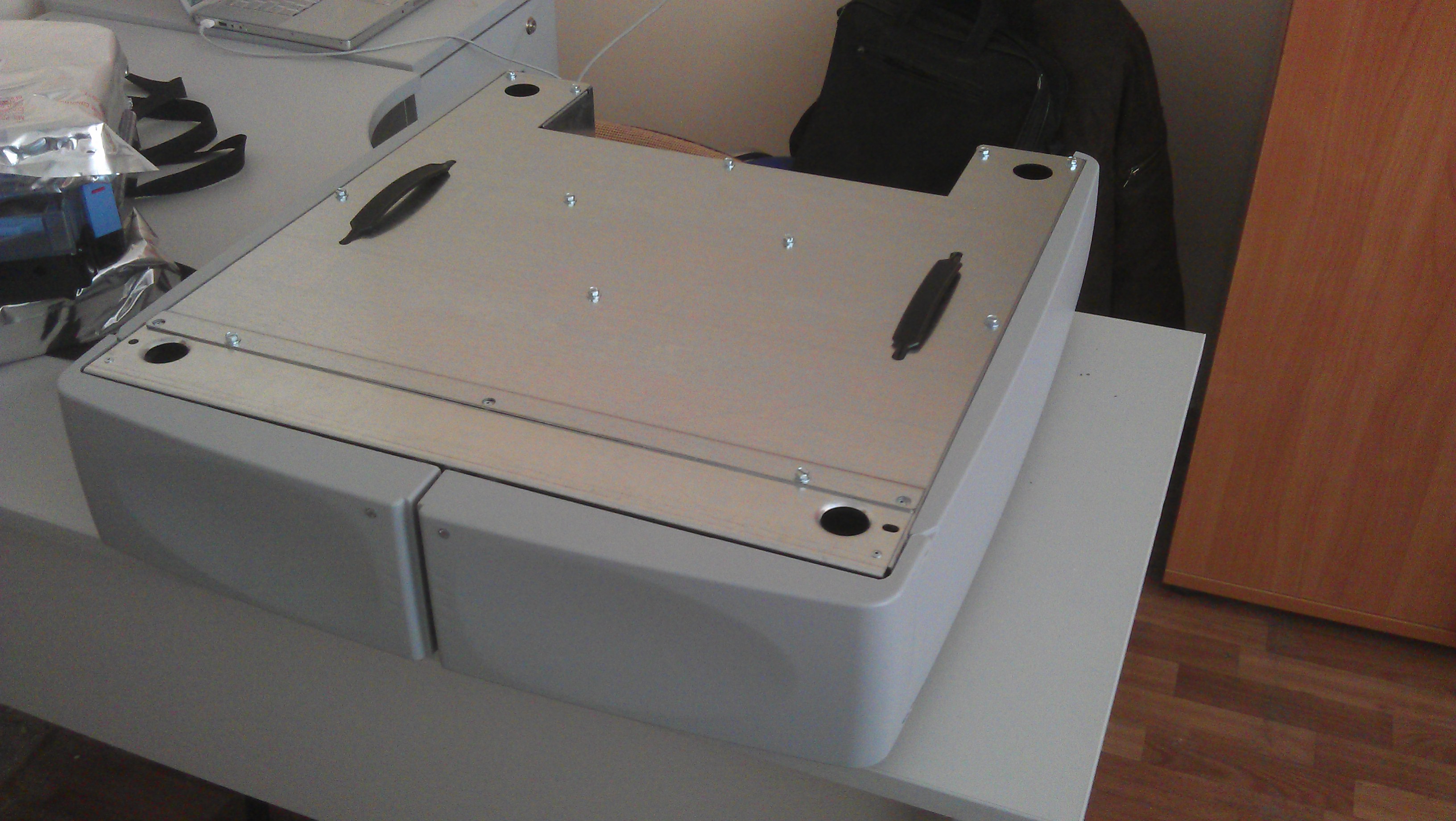

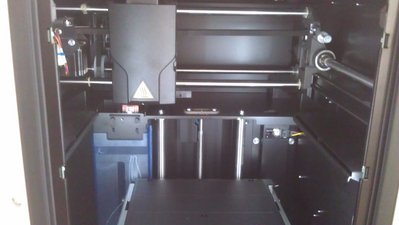

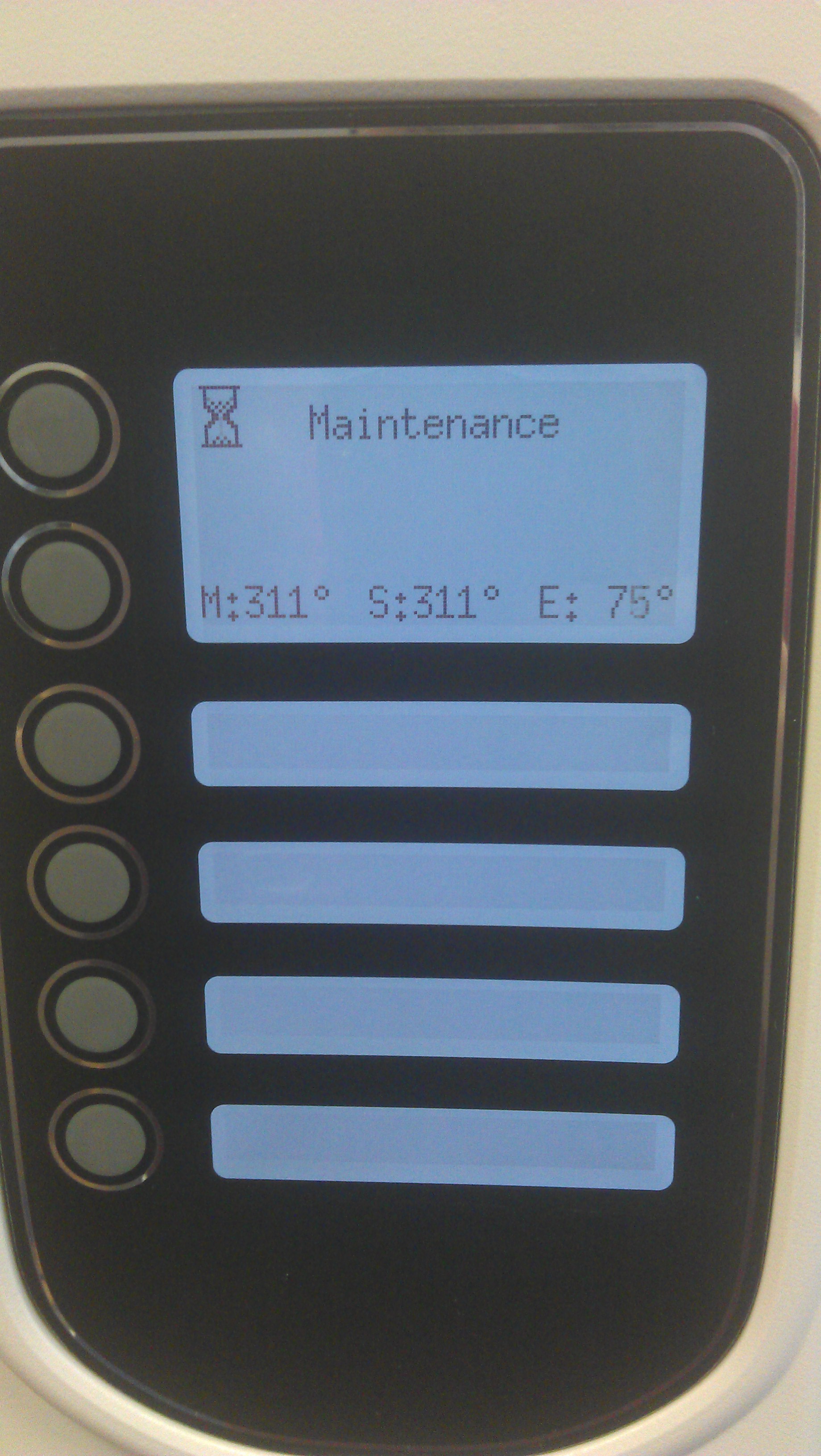

  • закрытая область печати, по сути это мини духовой шкаф, нагрев пространства и поддержание температуры (70С) происходит через два щелевых воздуховода, которые дуют горячий воздух с двух сторон вдоль плоскости печати
  • две головы - материал и поддержка (1.75mm ABS + PVA)
  • головы при печати выступают / убираются примерно на 3 мм посредством наклона всей печатной головы

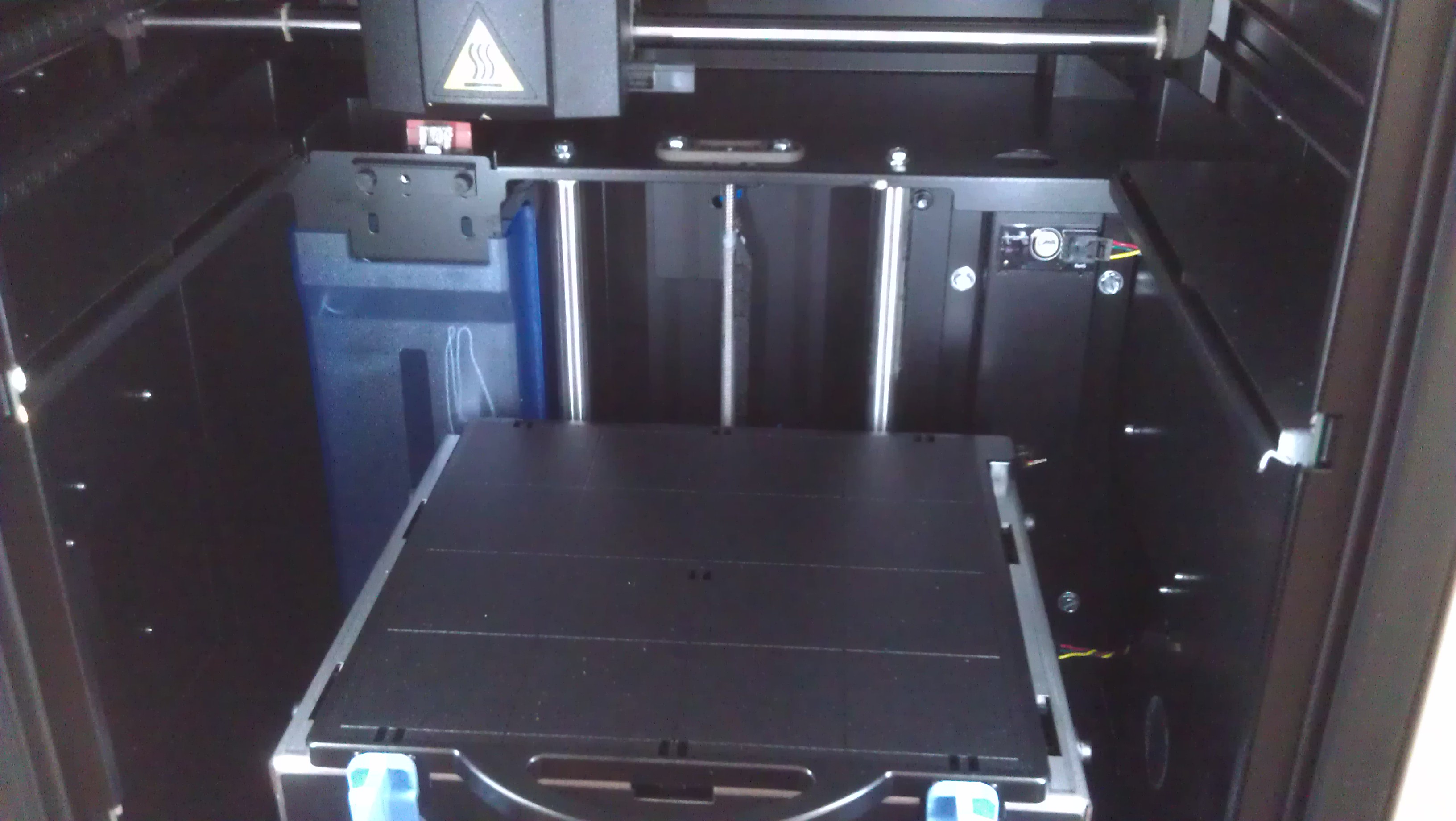

  • стол перемещается только по Z
  • калибровка Z датчиком на блоке голов, по 5 точкам, видимо с программным "выравниванием" горизонта
  • мощные направляющие 16mm

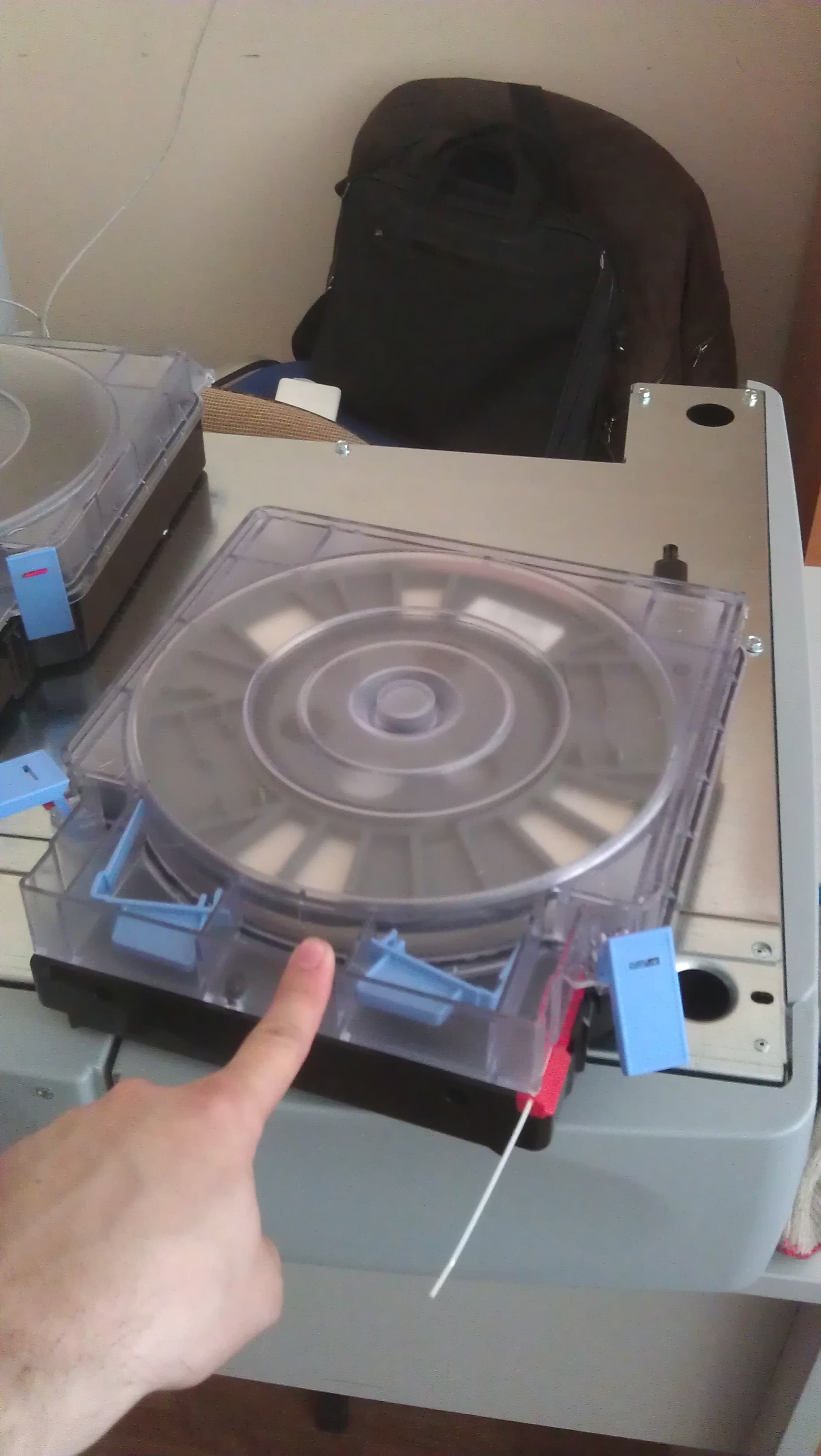

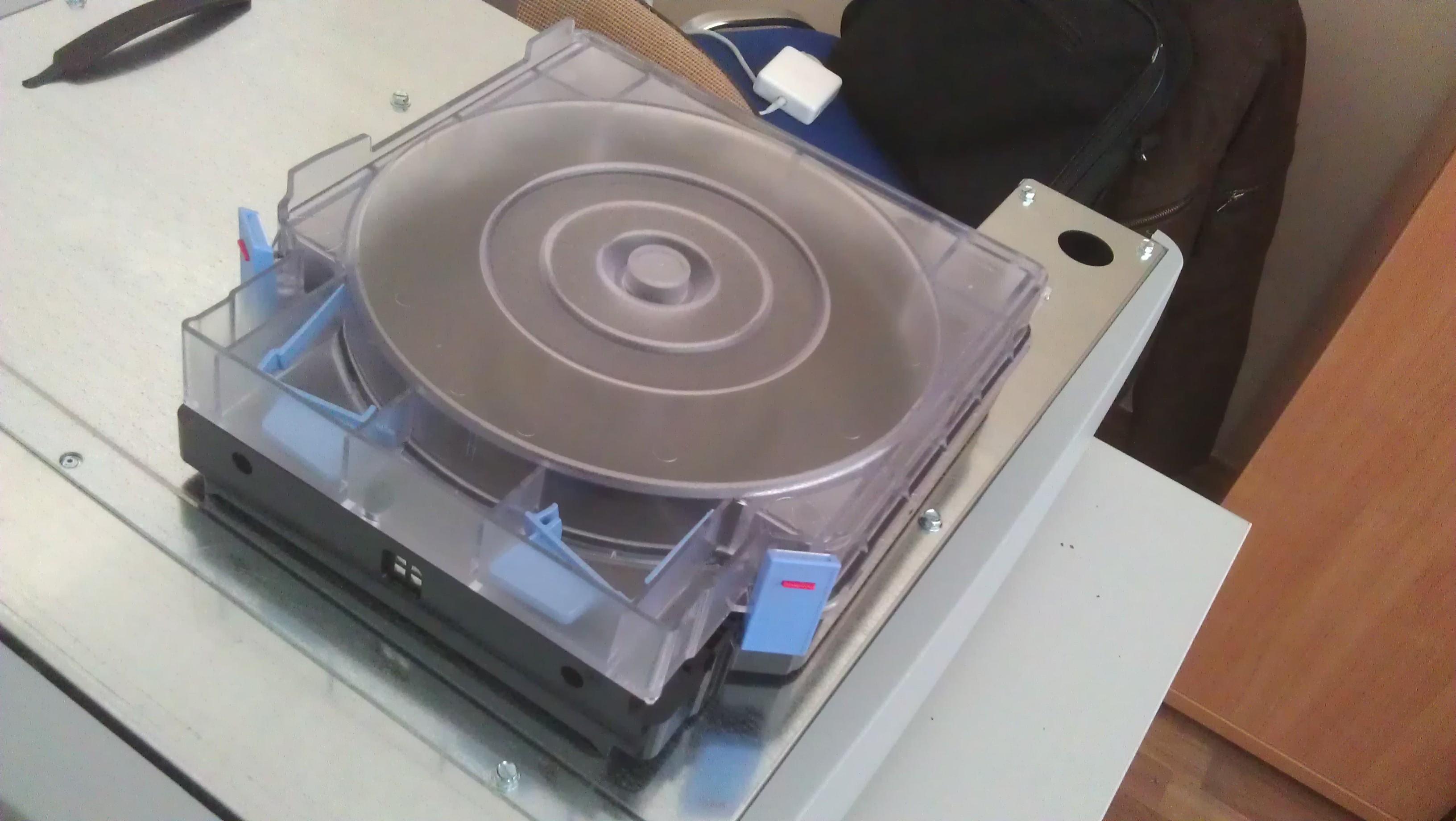

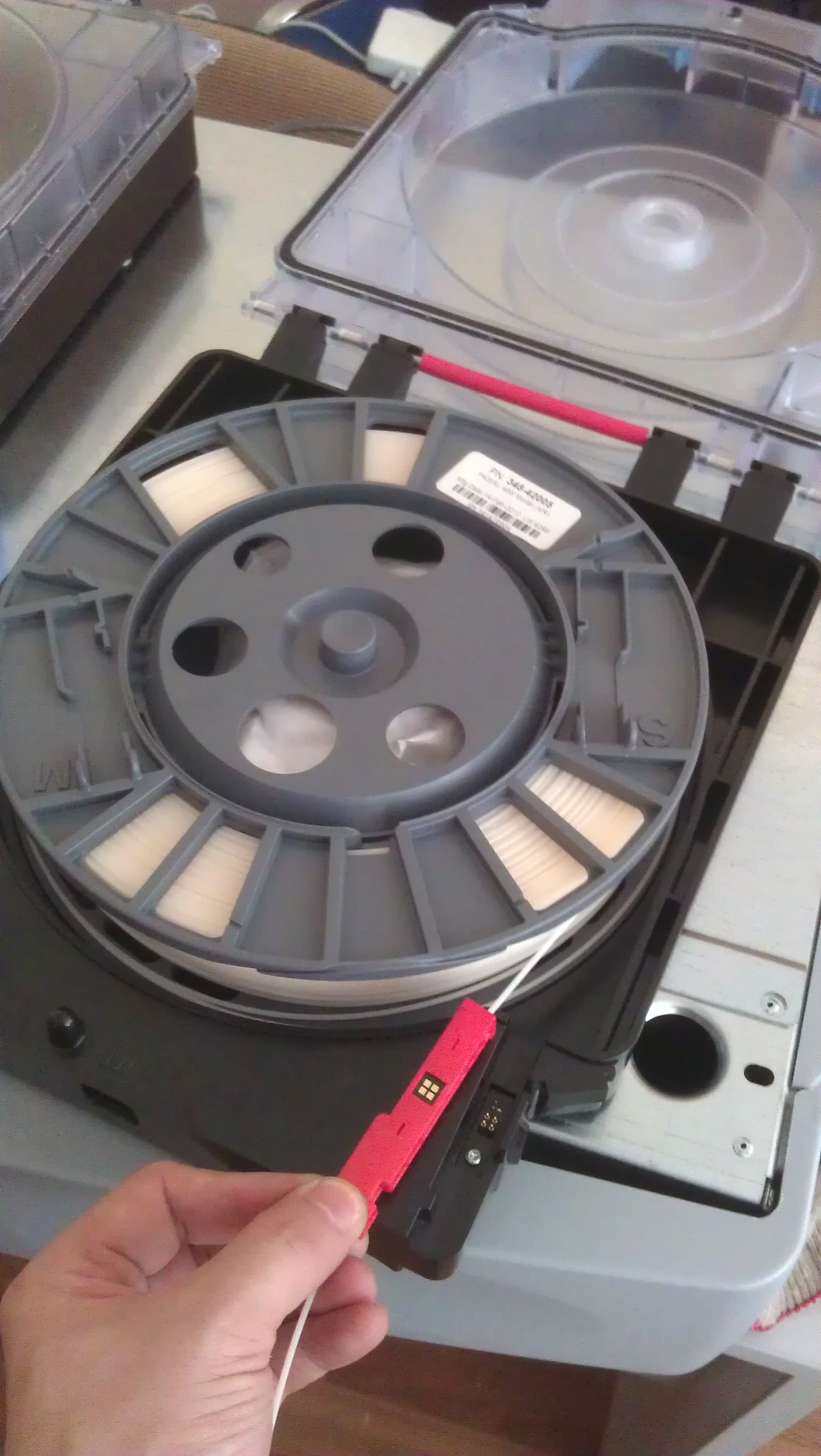

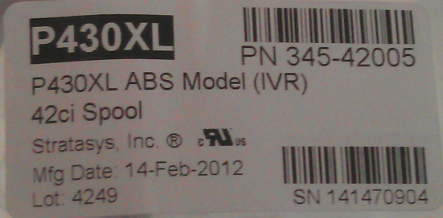

  • материал удобно убран в шпульку с датчиком конца прута
  • подача через водопроводные трубочки (как на фильтрах воды), причем имеется транспортный привод на держателе шпульки, заправляет пруток принтер самостоятельно
  • есть возможность сращивать несколько шпулек, через Y соеденитель трубочки, видимо по очереди когда кончется первая идет подача со второй шпульки
  • удобно организован блок очистки голов (металлическая щетка + пластинка резиновая) причем под блоком очистки расположен контейнер для мусора
  • стол для печати не подогреваем (только воздухом), из одноразовых сменных подставок (шершавая поверхность, пластик)
P.S. продолжение следует...

Добавлено спустя 5 минут 43 секунды:
продолжение фоток
Вложения
Инструкция пользователя uPrint Plus SE _Rus.pdf
(7.1 МиБ) Скачиваний: 0
2012-06-14 17.51.41.jpg
2012-06-14 15.17.13.jpg
2012-06-14 15.16.38.jpg
2012-06-14 14.37.27.jpg
2012-06-14 14.37.41.jpg
2012-06-14 14.22.03.jpg
2012-06-14 14.16.38.jpg
2012-06-14 14.16.22.jpg
2012-06-14 14.10.21.jpg
2012-06-14 14.09.50.jpg
2012-06-14 13.51.03.jpg
2012-06-14 13.50.10.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение Myp » 15 июн 2012, 11:41

холодными зимними вечерами можно сидеть перед ним и греть руки попутно наблюдая за монотонным процессом печати :)

железка на фотке это чего такое?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер uPrint SE Plus

Сообщение setar » 15 июн 2012, 11:44

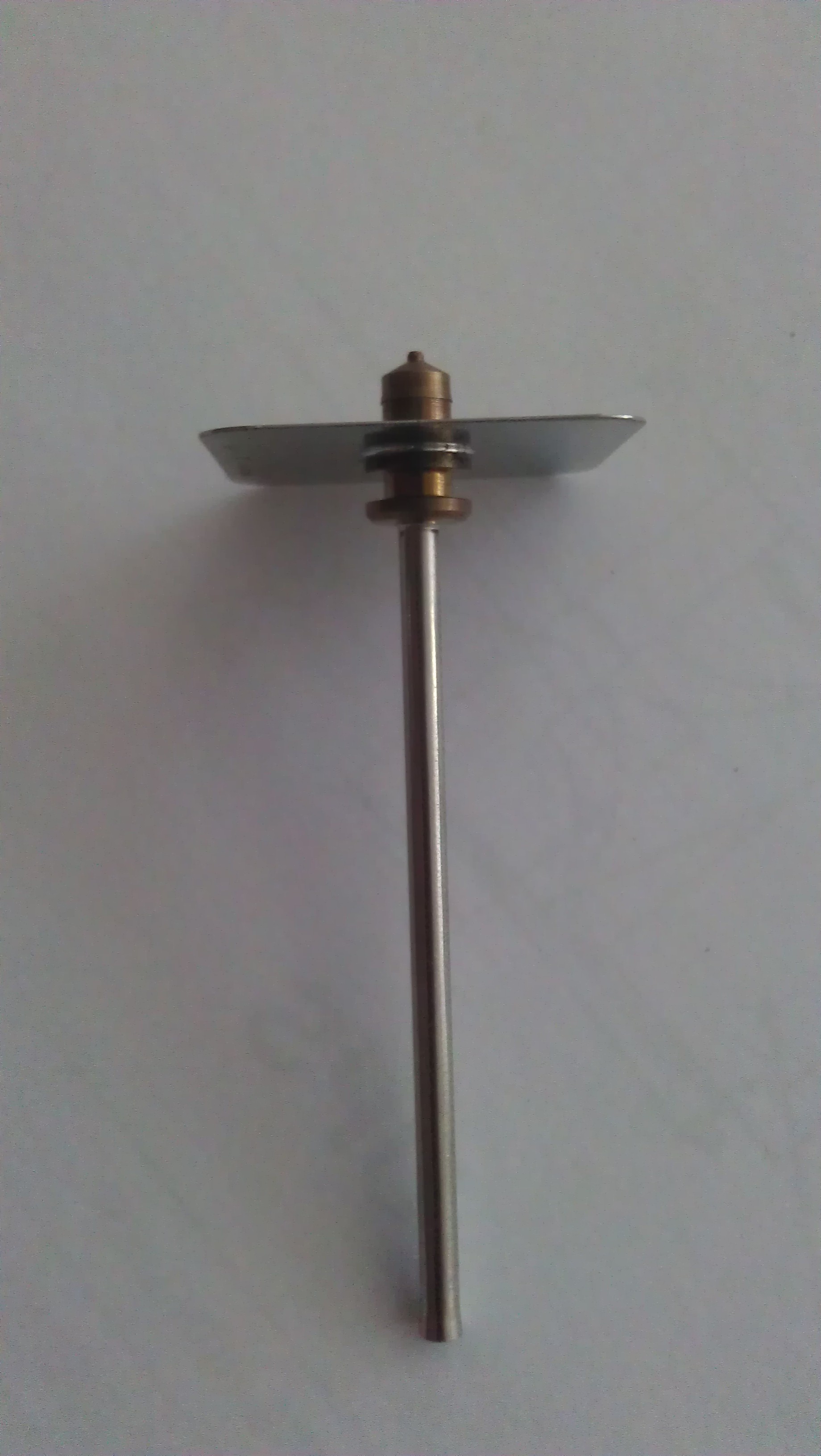

это съёмный горячий конец.
в их терминологии фильера печатного материала
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение Myp » 15 июн 2012, 13:12

какая длинная... зачем интересно?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 15 июн 2012, 18:20

Одноразовый стол??? В смысле на одну печать?

А в чем растворяется PVA по их докам?
karabas2011

Сообщения: 1595
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер uPrint SE Plus

Сообщение setar » 15 июн 2012, 18:49

одноразовый стол, одна печать=один стол (согласен это бред :) )

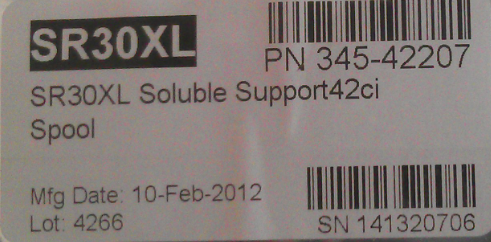

по докам про PVA ни слова, это секретный спец материал ;)
растворяется в секретном растворителе

Добавлено спустя 1 минуту 13 секунд:
Myp писал(а):какая длинная... зачем интересно?

судя по всему просто в цангу нагревательного элемента вставляется
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение legion » 15 июн 2012, 18:53

21 тыс долларов, однако, не шутки.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: 3D принтер uPrint SE Plus

Сообщение setar » 15 июн 2012, 20:54

Эта модель порядка 38000$ (максимальная версия с отдельным агрегатом смывки поддержки, его я опишу позже - пока не распаковывали)
ощущения от агрегата двоякое:
с одной стороны процесс печати на 100% автоматизирован и отстранен от человеческого фактора (не зависит от опыта и подбора параметров)
с другой стороны результат по качеству такой же как получаю я сам, может даже у меня покачественнее будет, но нужно признаться у меня пока не меньше 30% брака.
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение Myp » 15 июн 2012, 22:25

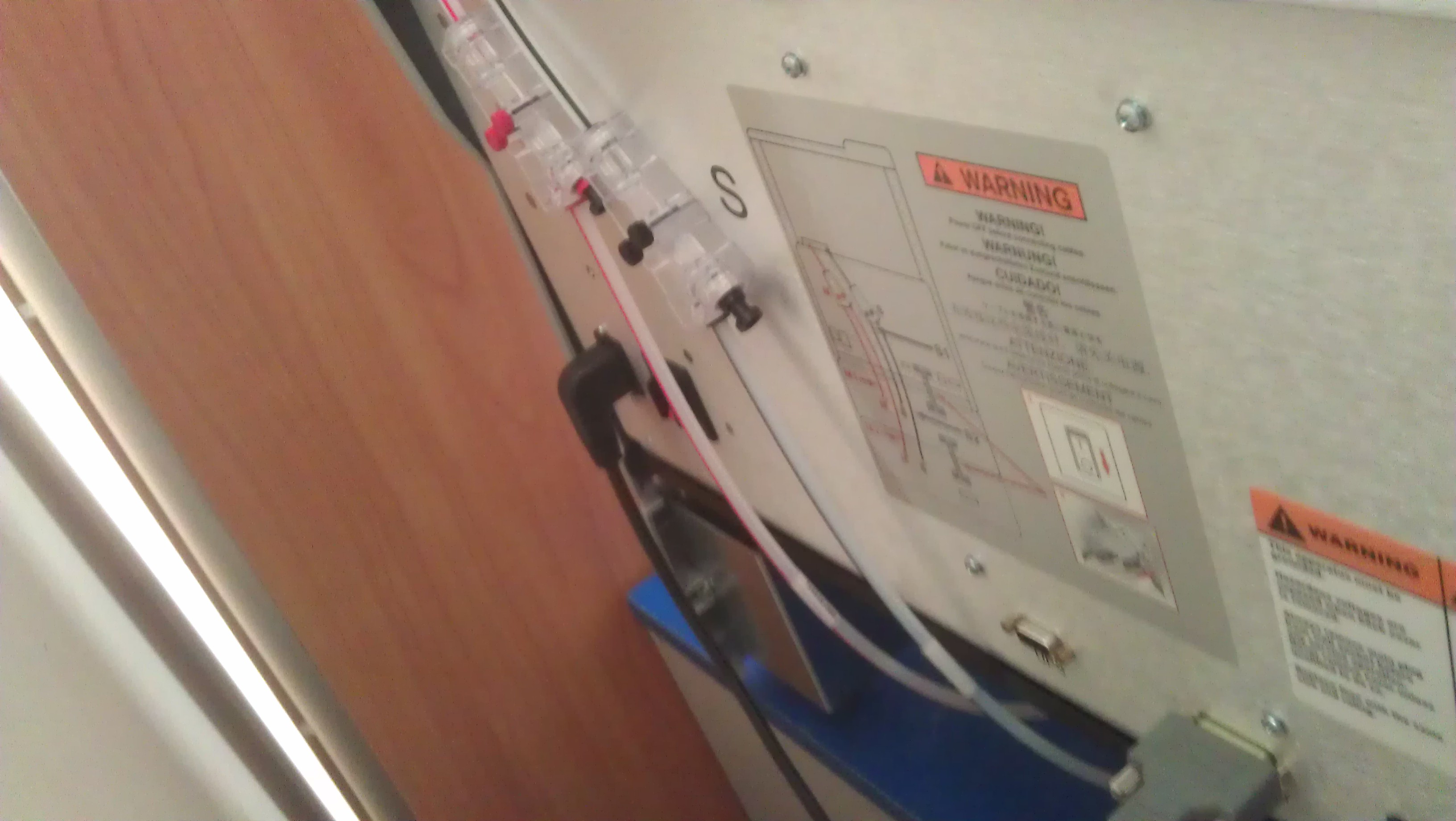

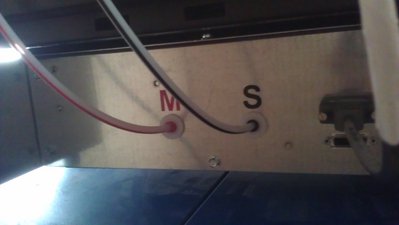

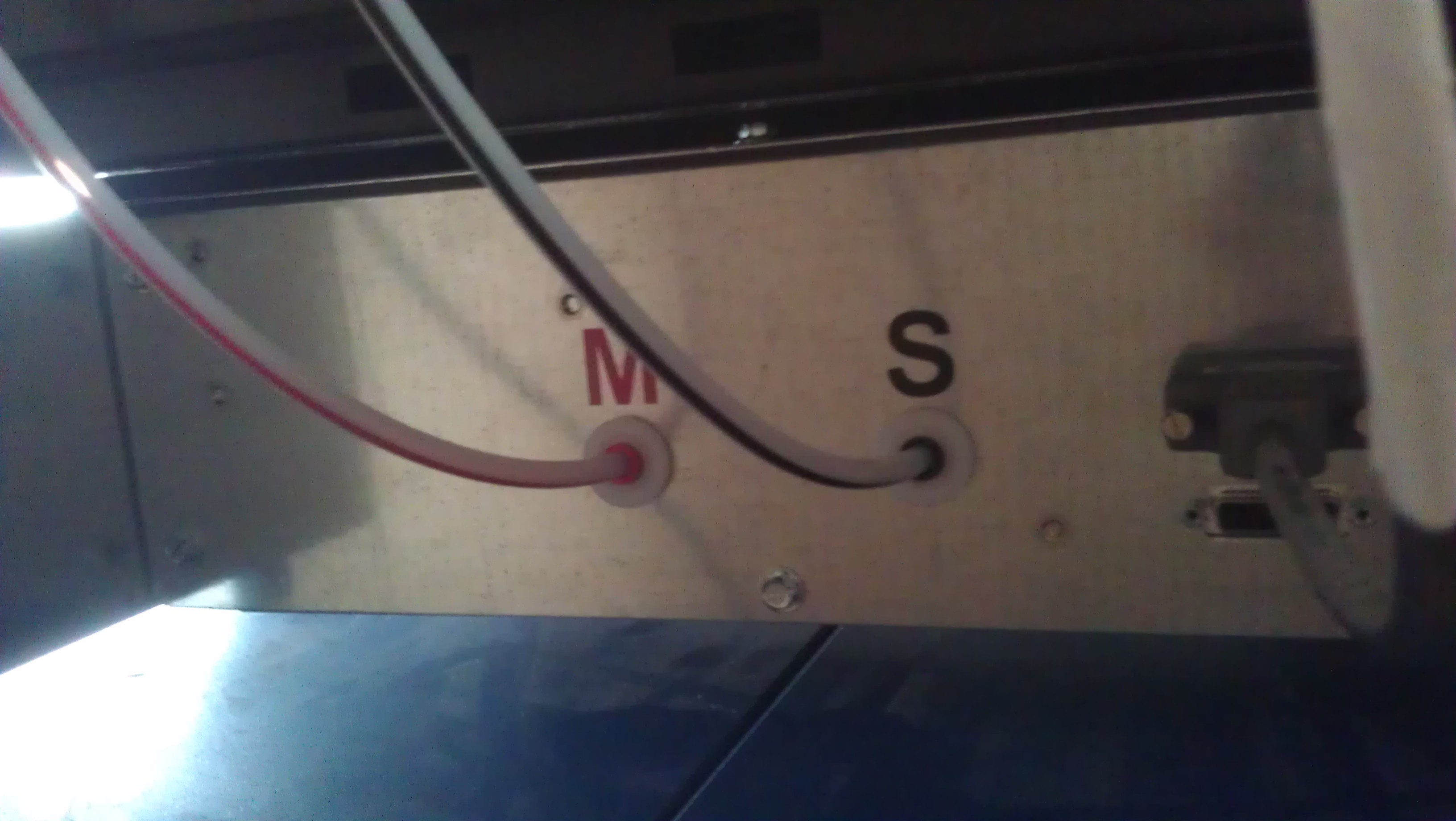

а чего у него за разъём сзади? поход на компорт :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер uPrint SE Plus

Сообщение setar » 15 июн 2012, 22:34

там как раз rs232 для подключения последовательного порта от UPS
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение Myp » 15 июн 2012, 22:39

ну ваще круть.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17333
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D принтер uPrint SE Plus

Сообщение setar » 28 июн 2012, 14:29

Еще немного фоток.

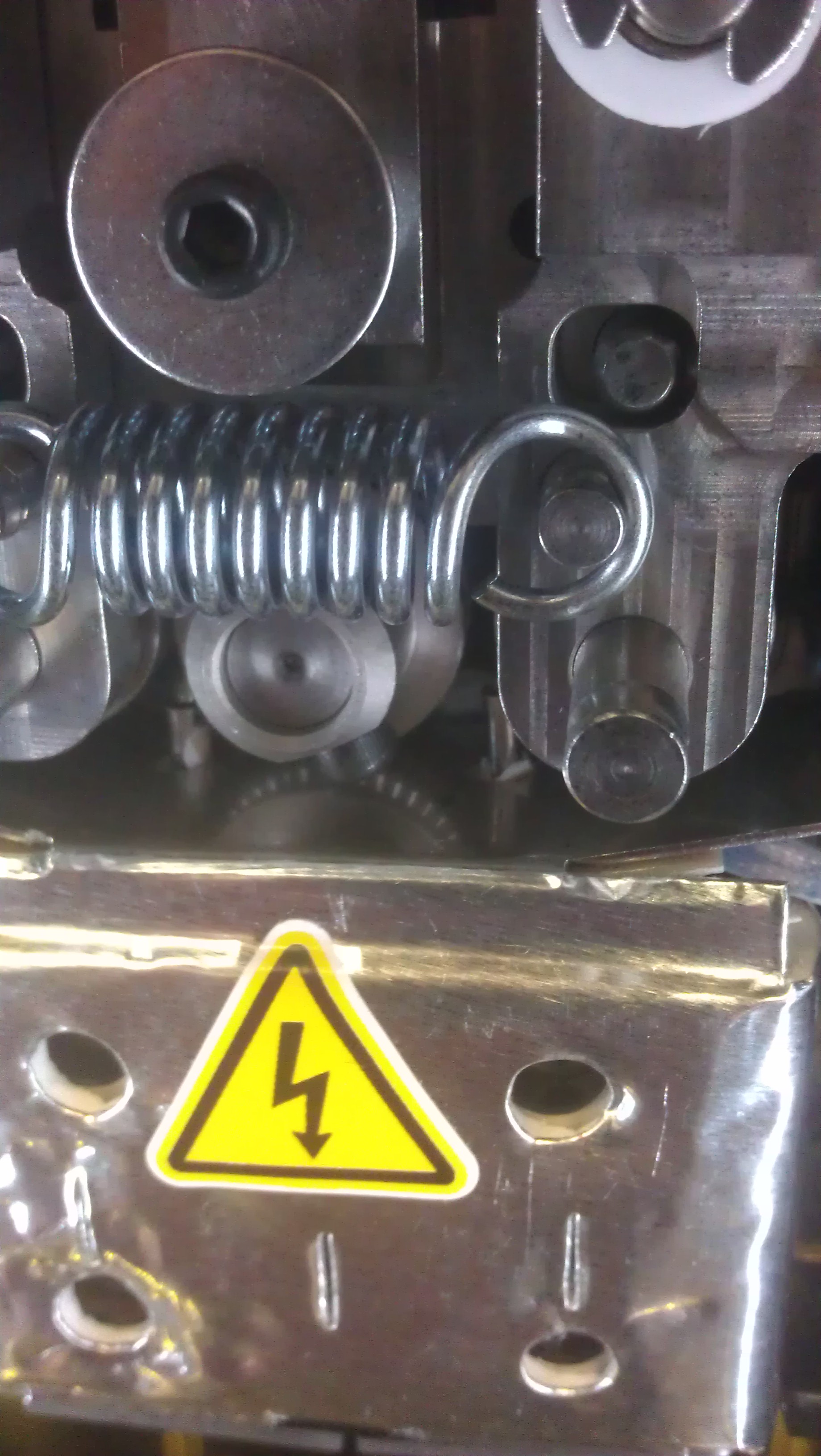

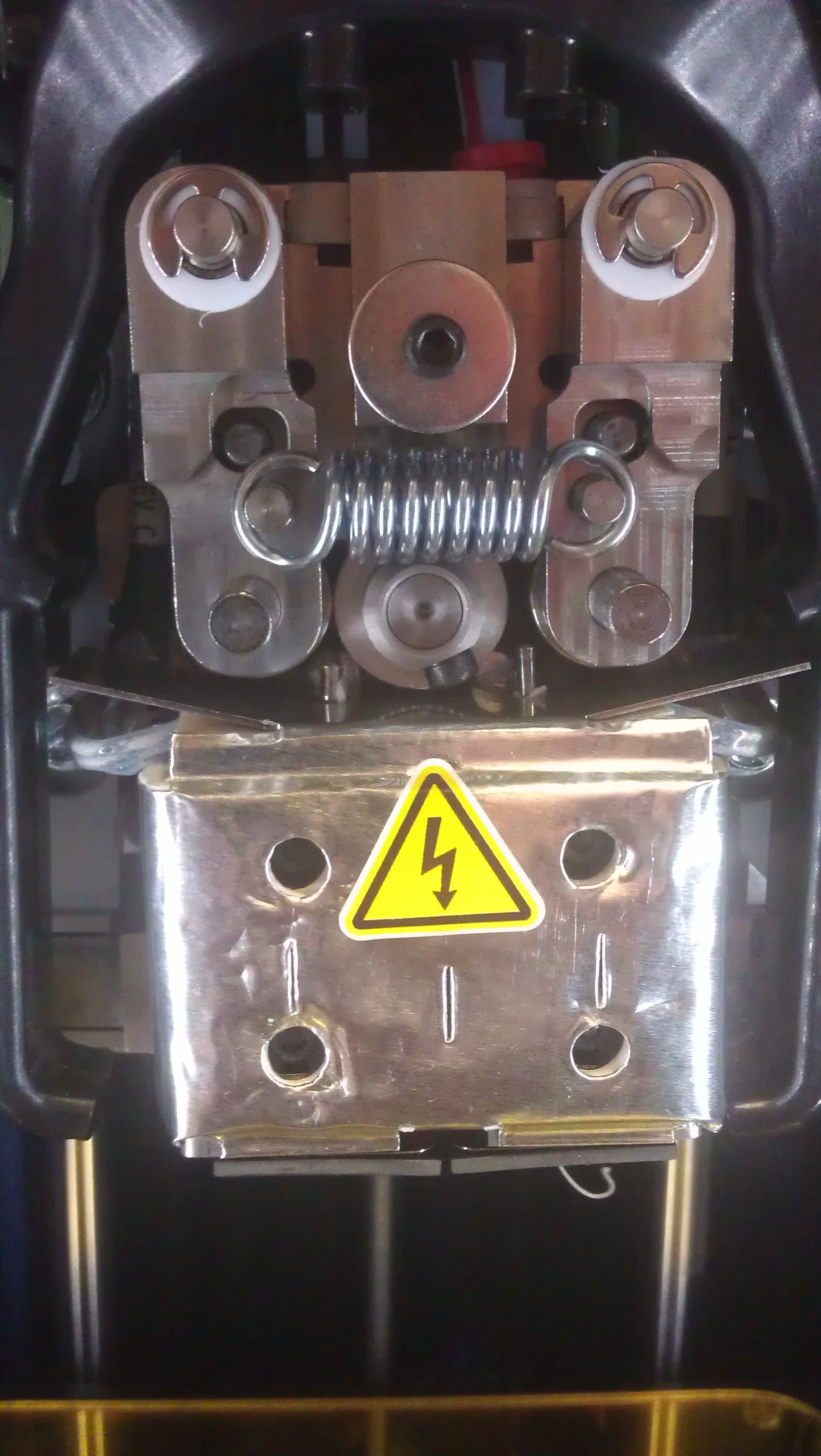

Понравилось как сделана печатная голова - один шаговик на два материала

2012-06-27 14.01.08.jpg

2012-06-27 15.20.40.jpg

2012-06-27 15.20.59.jpg

2012-06-27 17.05.43.jpg

2012-06-27 17.22.08.jpg

2012-06-27 17.45.38.jpg

2012-06-27 17.56.23.jpg

2012-06-27 18.25.45.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение Aseris » 28 июн 2012, 15:36

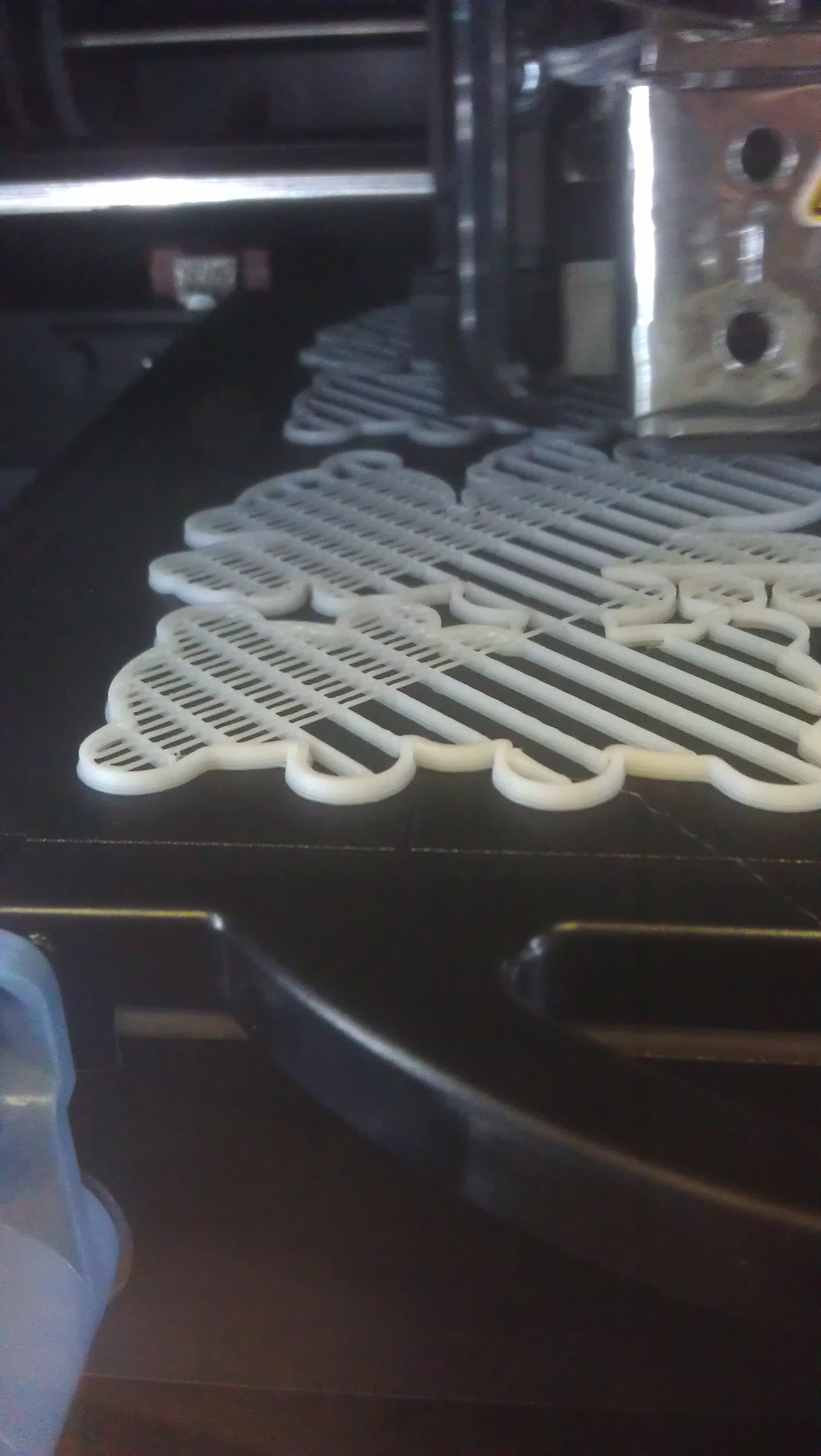

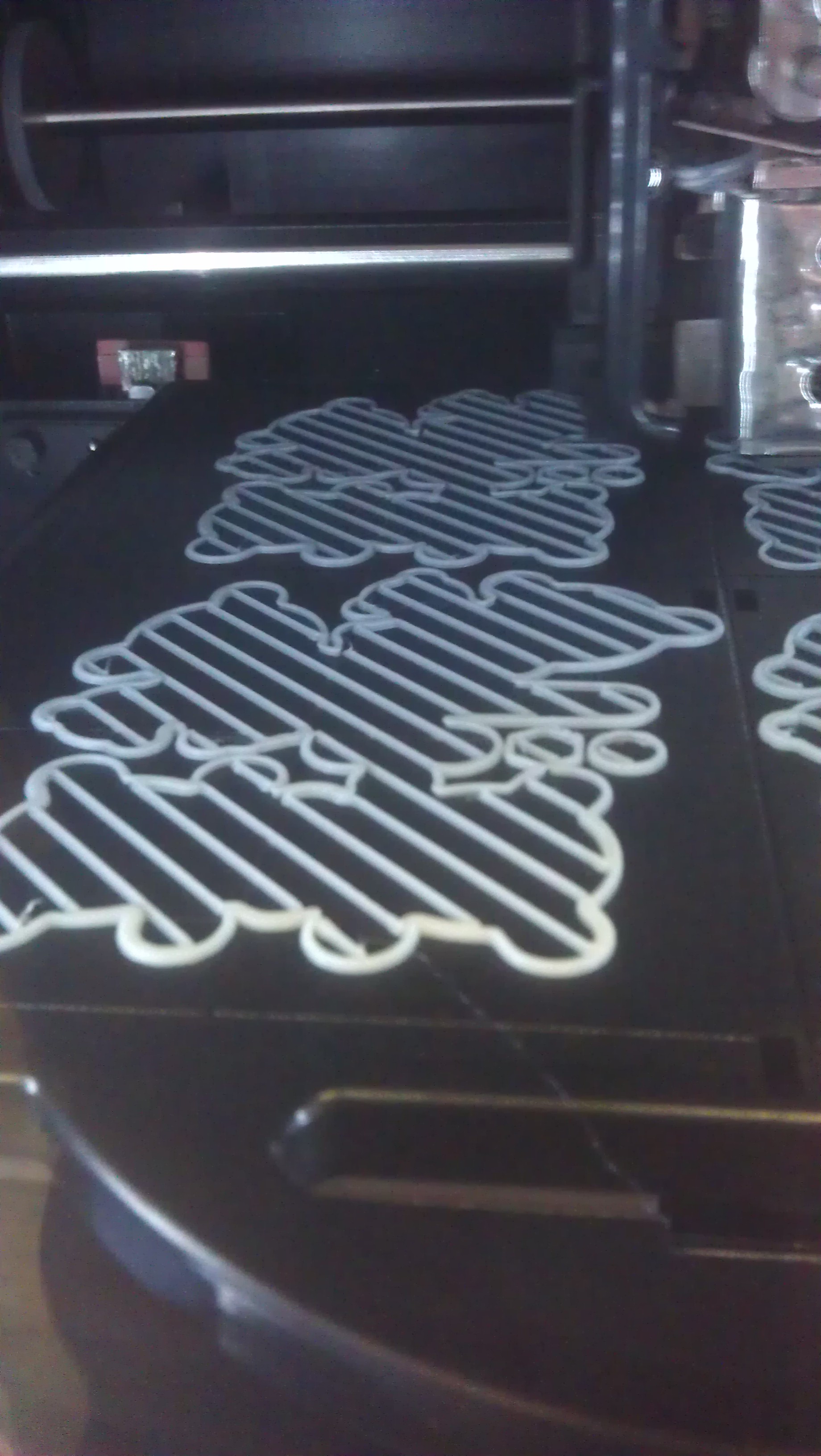

2012-06-27 17.22.08.jpg - Это как я понимаю Raft печатается материалом поддержки?
Аватара пользователя
Aseris

Сообщения: 1051
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D принтер uPrint SE Plus

Сообщение setar » 28 июн 2012, 16:01

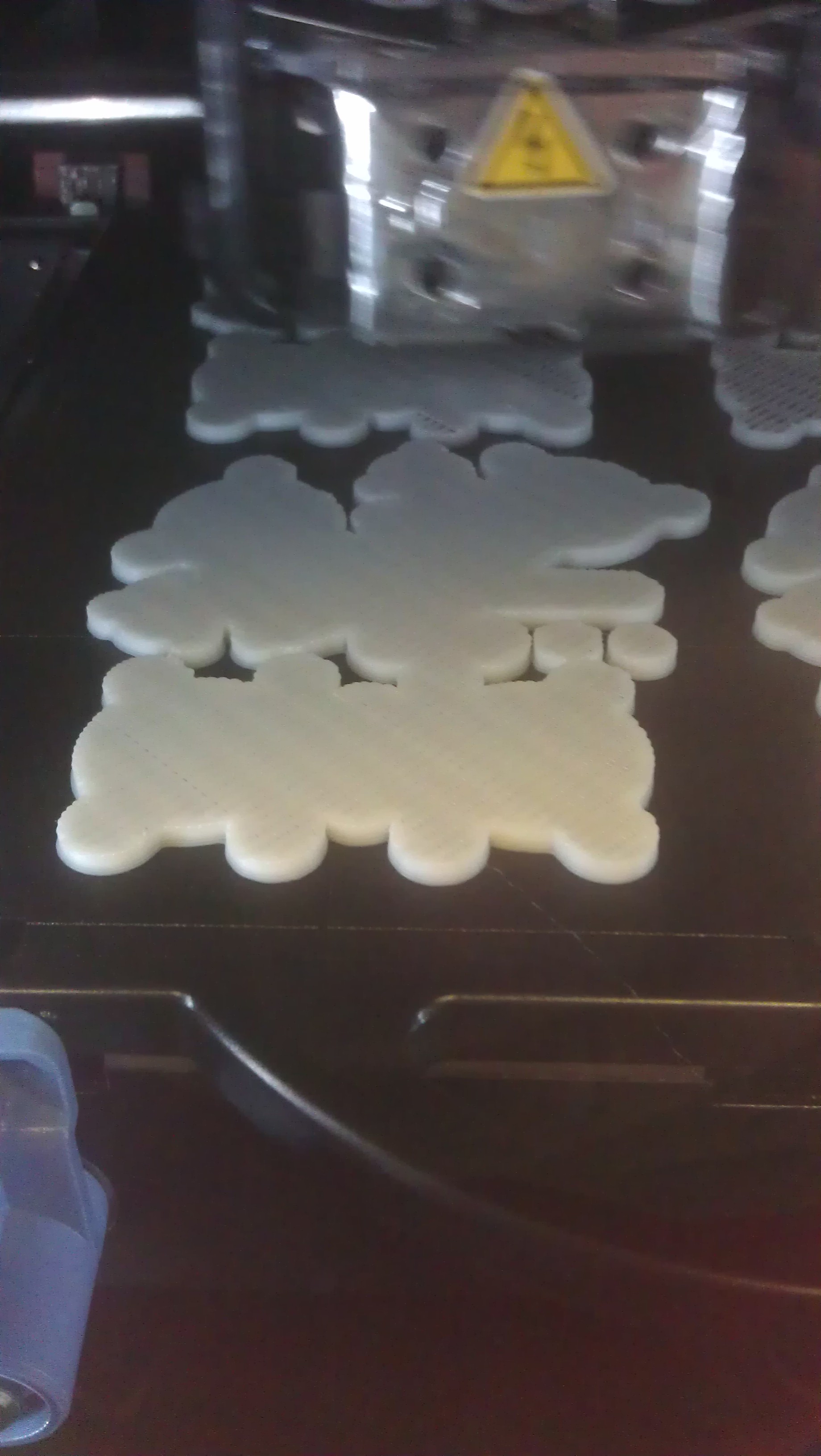

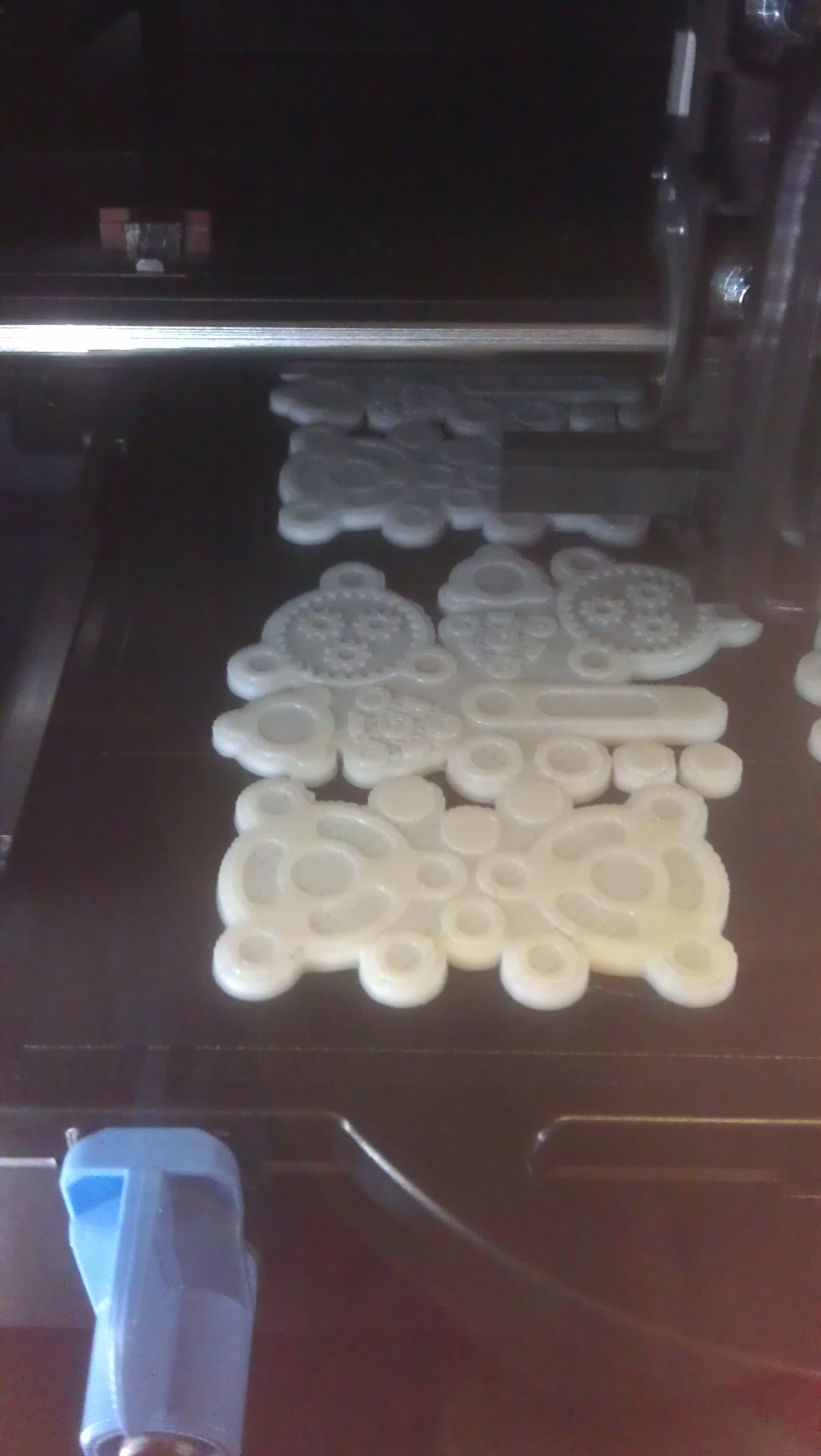

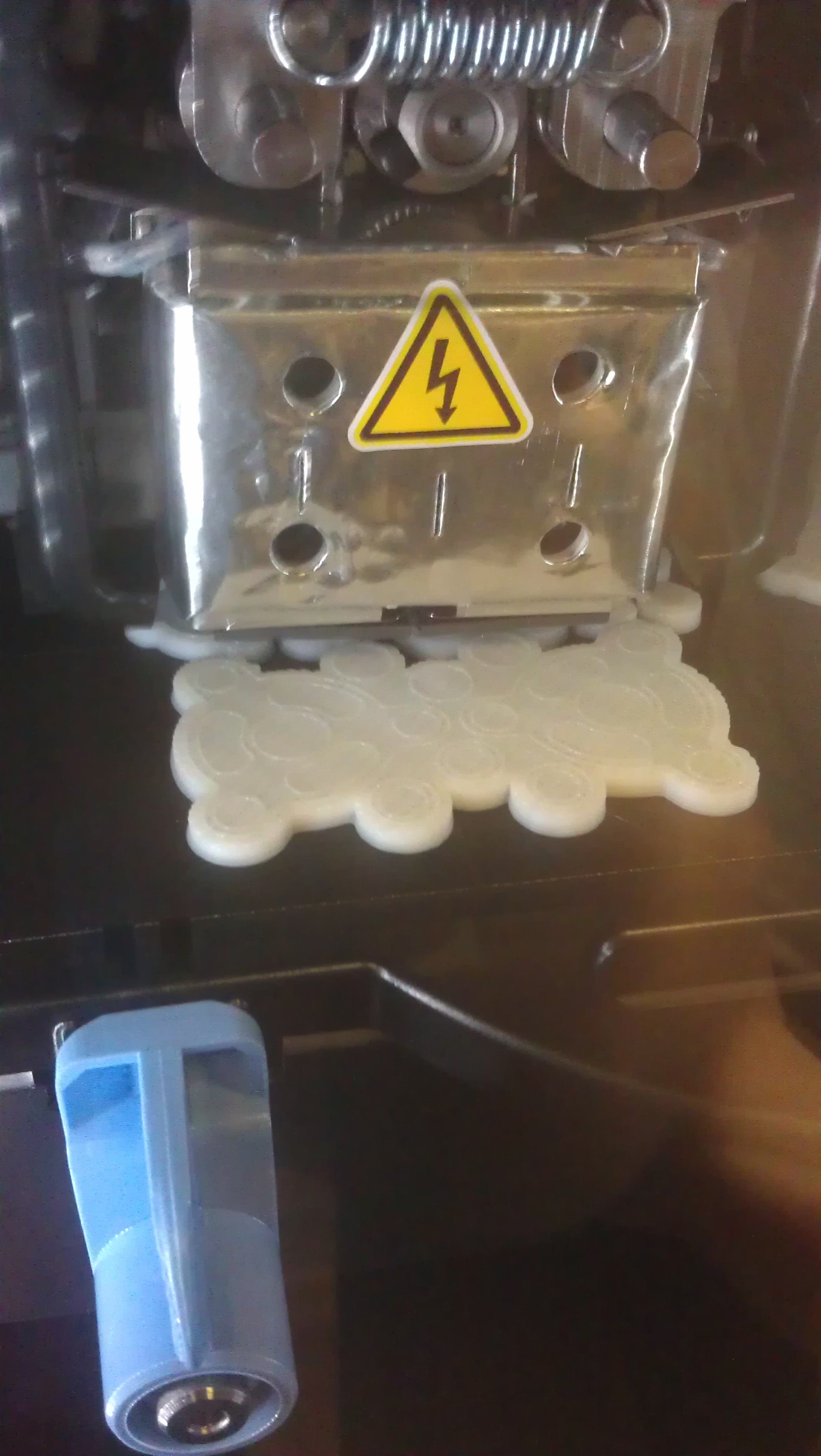

да, на всех картинках сверху кроме двух последних - печать материалом поддержки

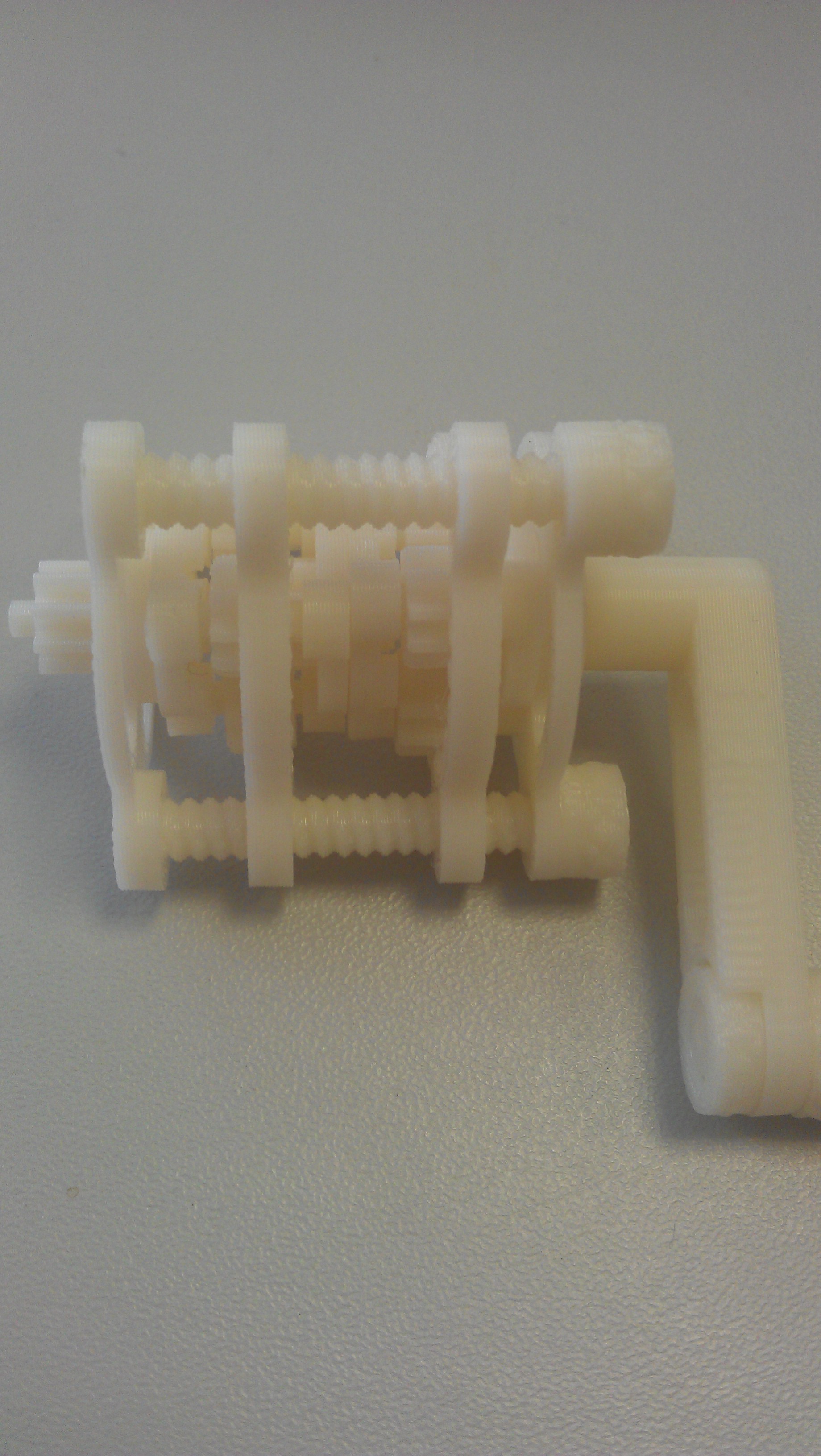

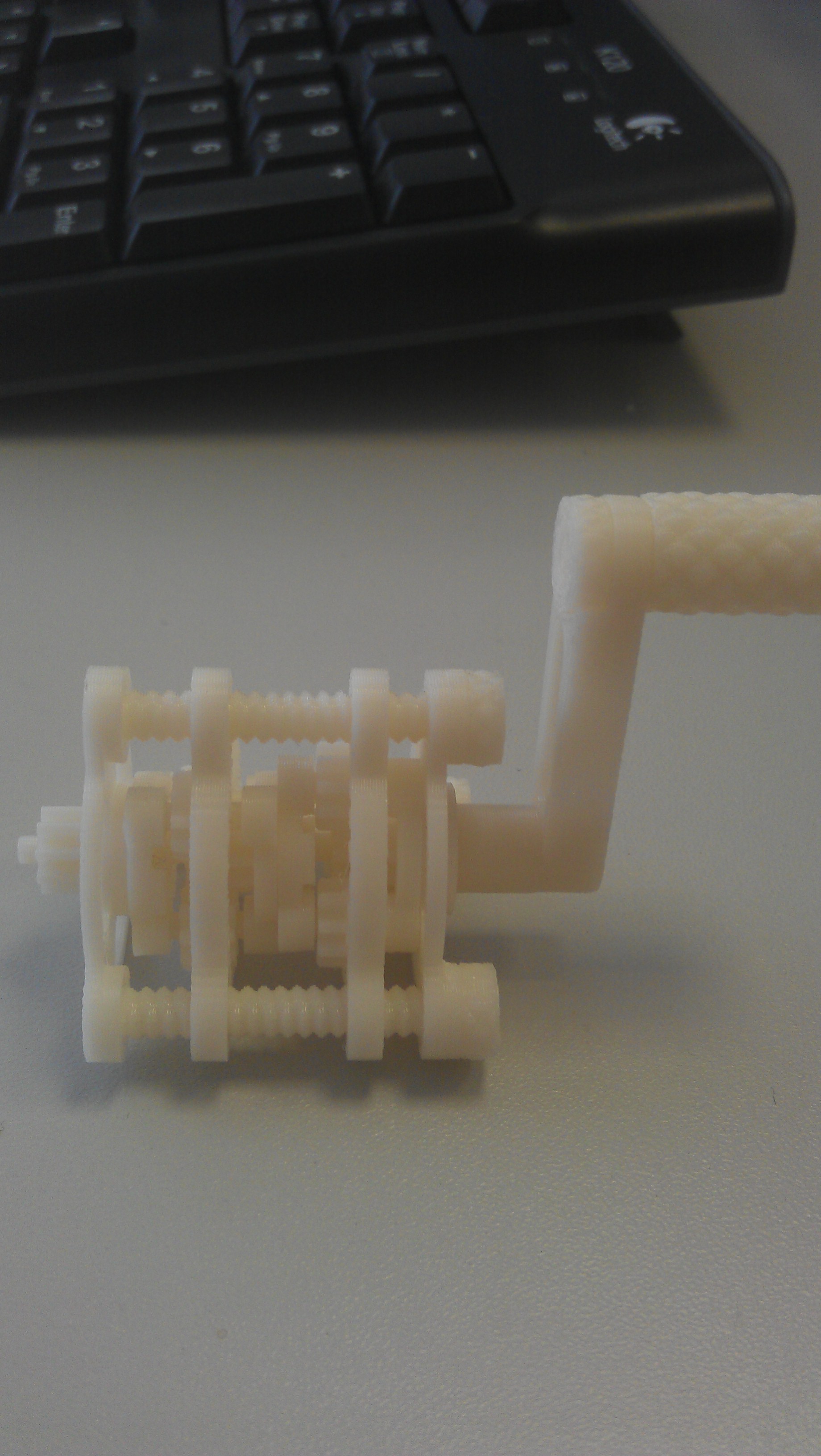

а вот что получилось, все работает:
2012-06-28 15.20.26.jpg

2012-06-28 15.20.54.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 9960
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 28 июн 2012, 20:33

Как переключение материала происходит? могучий электромагнит меняет шестерни с левой на правую или ещё как?
karabas2011

Сообщения: 1595
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
