3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 15 ноя 2013, 08:57

setar писал(а):
Radus писал(а):
AKlion писал(а):Наверное все сталкивались с проблеммой утолщения заливки на краях заполнения, там где головка меняет движение на обратное. Как можно этого избежать? Внутри то как то пофиг, но снаружи это начинает бесить.

Тут проблема не в слайсерах а в прошивках.
Чем меньше ускорение тем толще будет перелив пластика на краях заливки.
Не понимаю почему в прошивке это не реализовано... ведь на краях движение сопла замедляется, но вот подача пластика как шла так и идет...
надо бы чтоб в прошивке это учитывалось... когда работает ускорение и перед поворотом движение сопла замедляется, то подача пластика тоже должна соответственно снижаться, но почему-то этого не происходит.
:( :( :(

в прошивке marlin все это реализовано.

Если реализовано, то почему не виден результат? и никакие настройки не помогают.
За это отвечают jerk ? как только их не менял, результата не увидел...

Хотелось бы точно узнать на что влияют такие настройки, чтобы понять в какую сторону крутить.
на буржуйском форуме находил тему про это, там что-то народ писал про максимальные фид рейты, но причему тут это не понятно совсем.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 16 ноя 2013, 03:34

setar писал(а):а чтобы головка обратно не двигались wipe=0 поставить в слайсере нужно


Подскажите где это в слике.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение faeton13 » 16 ноя 2013, 21:52

AKlion писал(а):
setar писал(а):а чтобы головка обратно не двигались wipe=0 поставить в слайсере нужно


Подскажите где это в слике.

нету в нем этой фигни

Добавлено спустя 4 минуты 23 секунды:
Radus писал(а):Если реализовано, то почему не виден результат? и никакие настройки не помогают.
За это отвечают jerk ? как только их не менял, результата не увидел...

jerk - начальная/конечная скорость т.е та при которой ускорение не включается
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 17 ноя 2013, 20:47

Есть в нем эта фигня. Printer settings, extruder, wipe before retract.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 17 ноя 2013, 22:08

faeton13 писал(а):jerk - начальная/конечная скорость т.е та при которой ускорение не включается

Может при изменении надо перезагружать контроллер?
А то я менял во время печати и разницы не заметил...
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 25 ноя 2013, 06:19

если вырубать ускорения на слишком больших скоростях то будет не айс, так что толку от этой настройки при высоких скоростях печати почти нету. И что самое интересное я заметил, при высоких скоростях мой принтер почемуто печатает немного чище, хотя всё зависит от конкретной детали. Поэтому на каждую деталь собираю свою найтройку скоростей печати и толщины стенок.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Komonec » 26 ноя 2013, 18:55

Подбираю коэффициент экструзии, использую slic3r.
Принтер wanhao duplicator 4, пластик PLA, стол без подогрева с бежевым молярным скотчем. Печатал на разных температурах 170-220 с хорошим обдувом (2х120мм вентиля по бокам).
Пруток гуляет от 1,65 до 1,75, выставил 1,7.
Выставляю коэффициент, если больше 0,7, то не ровно ложится 1вый слой (получается что-то типа волны):
Если выставляю 0,7 и меньше, то получается следующие:
Потока не хватает, коэффициент мал.

Подскажите, из-за чего может так 1ый слой плохо ложится?

PS купил тут синий скотч 3М, и у меня на него хуже детали прилипают, чем на обычный бежевый (стол без подогрева, пластик ПЛА).
Аватара пользователя
Komonec

Сообщения: 47
Зарегистрирован: 05 мар 2013, 01:47
Откуда: Москва
ФИО: Иван

Re: 3D печать , типовые проблемы и методы устранения

Сообщение compplusplus » 26 ноя 2013, 19:34

Komonec писал(а):Подбираю коэффициент экструзии, использую slic3r.
Принтер wanhao duplicator 4, пластик PLA, стол без подогрева с бежевым молярным скотчем. Печатал на разных температурах 170-220 с хорошим обдувом (2х120мм вентиля по бокам).
Пруток гуляет от 1,65 до 1,75, выставил 1,7.
Выставляю коэффициент, если больше 0,7, то не ровно ложится 1вый слой (получается что-то типа волны):
Если выставляю 0,7 и меньше, то получается следующие:
Потока не хватает, коэффициент мал.

Подскажите, из-за чего может так 1ый слой плохо ложится?

PS купил тут синий скотч 3М, и у меня на него хуже детали прилипают, чем на обычный бежевый (стол без подогрева, пластик ПЛА).


Отрегулируйте нулевое положение высоты сопла над столом по оси Z или задайте начальное смещение Z offset в slic3r
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 29 ноя 2013, 01:15

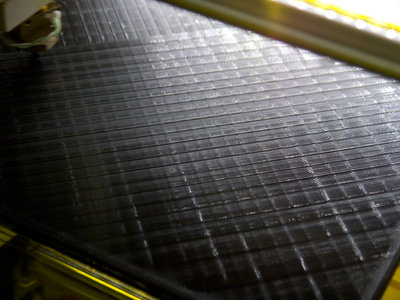

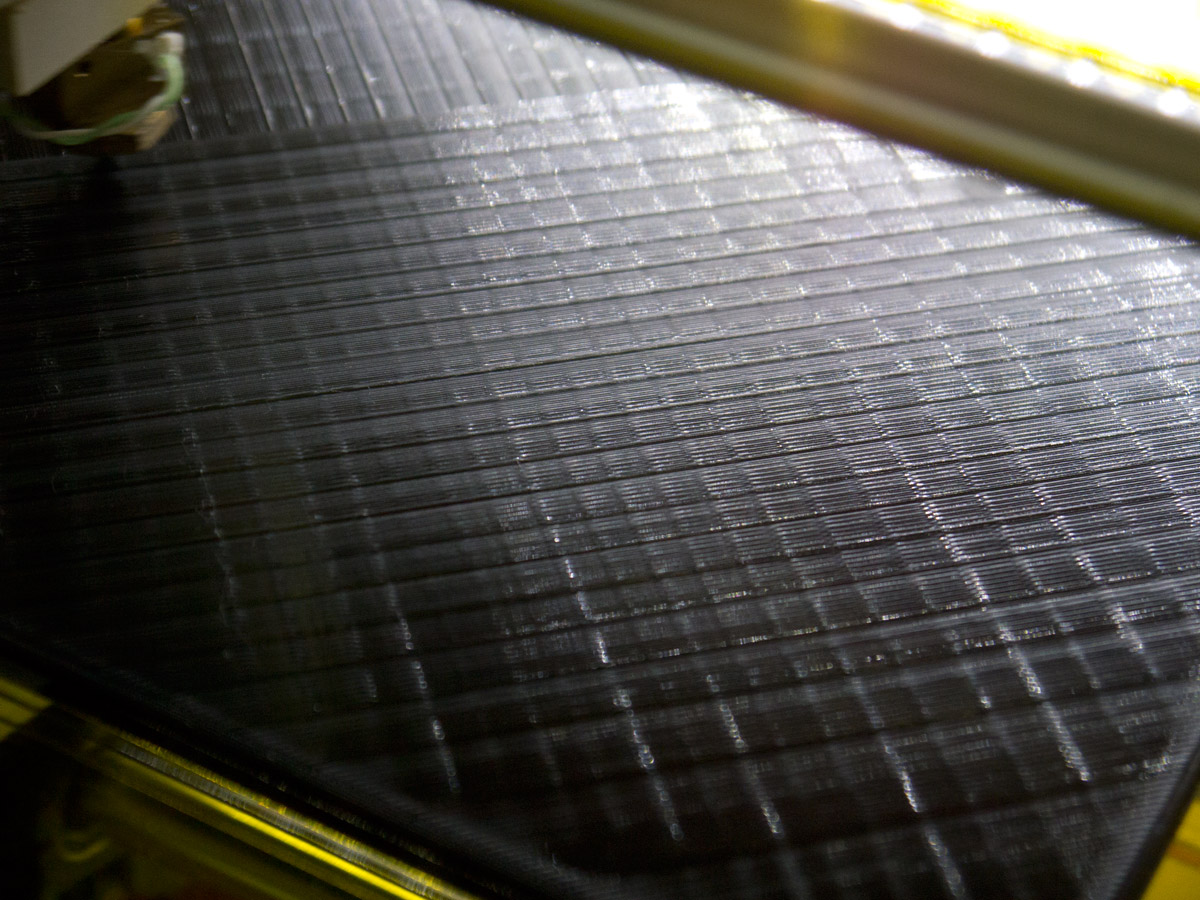

Как думаете откуда такая неравномерность укладки слоёв? На самом деле она на ощюпь почти не ощющается, только на бликах и заметна, но вот откуда она?
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Curtis » 29 ноя 2013, 08:07

Прочитал все страницы темы, но ответа на свой вопрос так и не нашел. Принтер CubexDuо, материал АБС, при печати деталей с периметром больше порядка 10см и больше постоянно сталкиваюсь с деламинацией. Стол без подогрева акриловый. Согласно инструкции обработал его крупной наждачкой + использую клей из комплекта (шел вместе с принтером). Прилипает так что после печати оторвать можно только с помощью металлического шпателя. На маленьких деталях все получается идеально, а вот с большими беда. Причем первые миллиметров 10 без замечаний, а дальше деталь начинает трещать и расходиться по слоям. Выгибает сильно, в итоге от стола отрывается по углам. Слои плохо липнут друг к другу, можно легко расслоить деталь руками. Температура печати увеличена до 265, пока безрезультатно.
Посоветуйте какими настройками в слайсере (использую kisslicer) поиграть.
Curtis

Сообщения: 14
Зарегистрирован: 29 ноя 2013, 07:56

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 29 ноя 2013, 11:10

Curtis писал(а):Стол без подогрева акриловый.
[погрызено]
Посоветуйте какими настройками в слайсере (использую kisslicer) поиграть.

Никакие настройки не заменяют подогрева. Если бы все было так просто, то зачем бы он(подогрев) был нужен. Удовлетворитесь печатью маленьких деталей без подогрева, а для больших он нужен категорически.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 30 ноя 2013, 00:15

AKlion писал(а):Как думаете откуда такая неравномерность укладки слоёв? На самом деле она на ощюпь почти не ощющается, только на бликах и заметна, но вот откуда она?

мож один из зубов какойто шестерни слегка того? или ролик какой бьёт слегка?
надо искать деталь которая делает ровно один оборот за период этой фигни. и повернуть деталь на 45 чтоб заливка была вдоль кровати - сравнить
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 30 ноя 2013, 06:38

Самре забавное что на разных скоростях и ширина этой беды разная.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение maksut11 » 01 дек 2013, 23:55

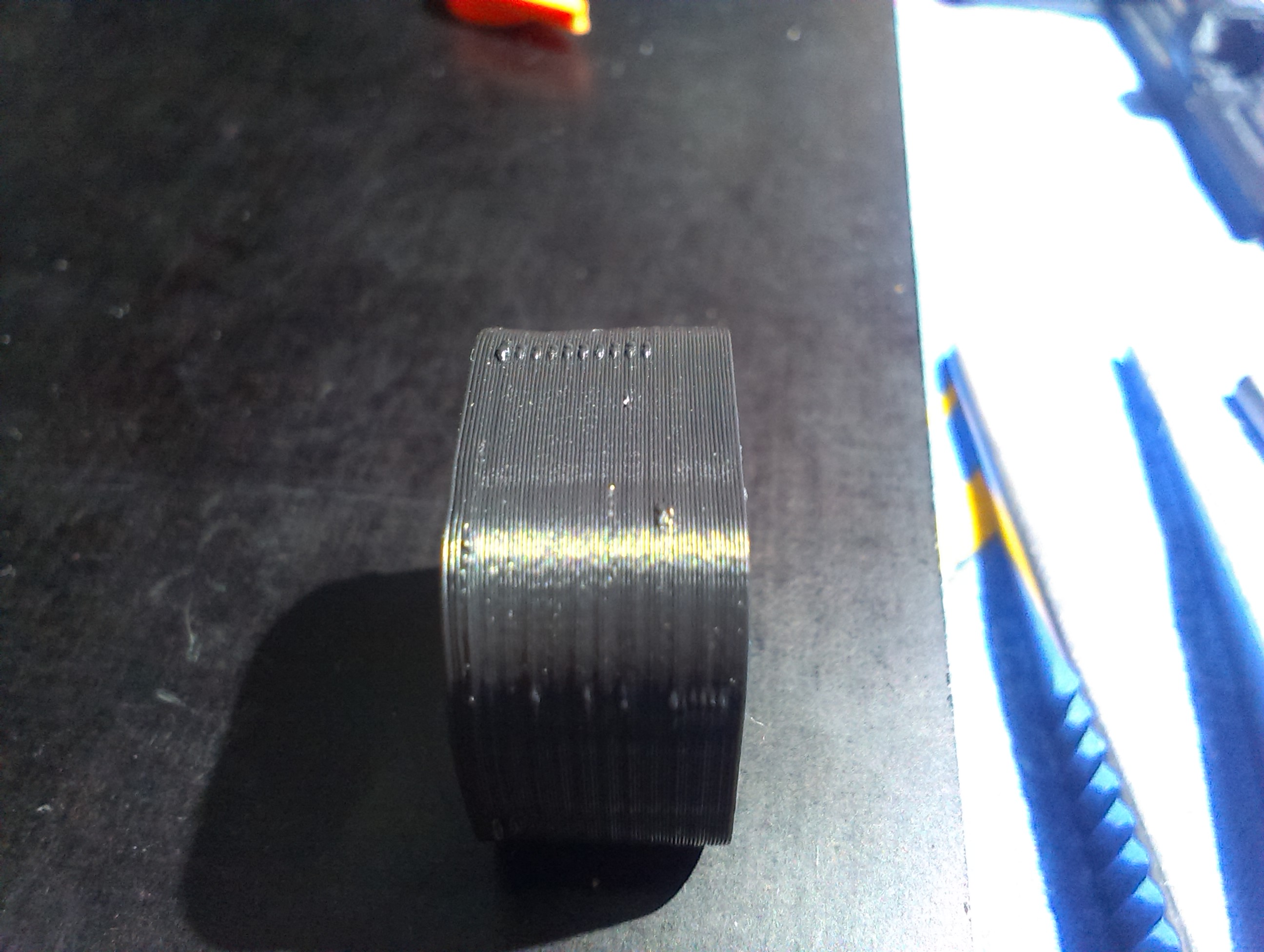

Привет всем участникам, подскажите от чего могут появляться такие наплывы? Заранее спасибо!
Вложения
maksut11

Сообщения: 3
Зарегистрирован: 22 ноя 2013, 17:35

Re: 3D печать , типовые проблемы и методы устранения

Сообщение compplusplus » 02 дек 2013, 01:02

maksut11 писал(а):Привет всем участникам, подскажите от чего могут появляться такие наплывы? Заранее спасибо!


Похоже не достаточный ретракт или его вообще нет и вытекает пластик в начале екструзии
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++
