3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ylvov » 15 окт 2013, 06:00

TedBeer писал(а):У меня было подобное. Вылечилось увеличением Loop/Solid Infill Overlap практически до 0.9х и увеличением температуры (я печатаю PLA).

Не помогло. Уже 1.0 ровно
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 15 окт 2013, 06:16

ylvov писал(а):
TedBeer писал(а):У меня было подобное. Вылечилось увеличением Loop/Solid Infill Overlap практически до 0.9х и увеличением температуры (я печатаю PLA).

Не помогло. Уже 1.0 ровно

Попробуй еще отключить prime/suck/wipe. Пусть висят волосы, но посмотреть как это отразится на слиянии периметра и инфила. Толщину периметра тоже надо выбрать с умом, чтобы была кратна щирине экструзии и соответствовала диаметру хотэнда.

Ну чудес не бывает. Значит что-то пропустил. Я бы пошел с нуля, как будто ничего не калибровалось.
0. замеры всех длин рычагов и внесение в фирмварь
1. замер подачи прутка и побор коэффициента в фирмвари
2. печать сетаровских тестов на ширину экструзии, скорость, поток и температуру
3. тесты на prime/suck
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 18 окт 2013, 04:58

баг хитрый, что бы я не менял он полностью не ушёл
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 18 окт 2013, 07:07

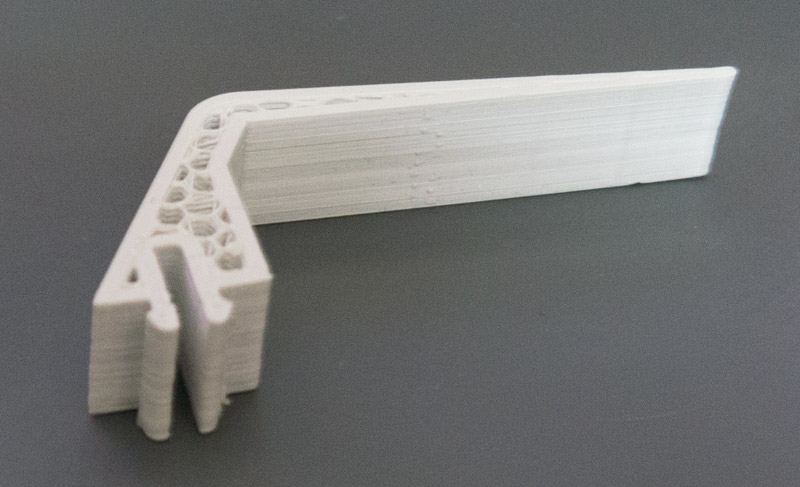

По совершенно непонятной пока для меня причине принтер начал немного смещать слоя. Смещение совсем небольшое. Может ли это быть изза пропуска шагов. Вчера принтер печатал нормально, а сегодня вот такая вот чуш. При этом в начале печати смещение было меньше а потом увеличилось. Механику проверил нигде ничего не закусывает совсем! Да и непонятное какое то смещение, как будто слои смещяет. А в каждом слое печать ровная и правильная.
Вложения
Последний раз редактировалось AKlion 18 окт 2013, 07:12, всего редактировалось 1 раз.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 18 окт 2013, 07:10

посмотри первую фотку из этой темы ;)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 18 окт 2013, 07:47

шпули проскакивают на осях двигателя
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 18 окт 2013, 08:12

Фаски чтоли на валах сделать. Нет при моей схеме хватает проскальзывания на 1 валу чтобы такое было.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 18 окт 2013, 11:36

baru писал(а):как вариант: судя по фото, нить заливки между внешними периметрами ложится правильно. Возможно внутренний периметр при остывании чуть-чуть уходит с того места, где он должен быть по расчету слайсера. Какая картина на другом пластике?


Тогда первый слой должен быть нормальый, а он тоже с дарами. Слайсер я проверял, всё норм. Либо электроника, либо механика.
Если присмотреться, то видно как не доводит заливку до периметра.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение baru » 18 окт 2013, 12:52

ylvov писал(а):Вот никак не могу избавится от основной причины. Она меня уже выдолбила по полной. Одна катушка в минус и все на попытки избавится от нее.
как вариант: судя по фото, нить заливки между внешними периметрами ложится правильно. Возможно внутренний периметр при остывании чуть-чуть уходит с того места, где он должен быть по расчету слайсера. Какая картина на другом пластике?
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 18 окт 2013, 14:30

AKlion писал(а):Фаски чтоли на валах сделать. Нет при моей схеме хватает проскальзывания на 1 валу чтобы такое было.

фаски обязательны
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ylvov » 18 окт 2013, 21:15

TedBeer писал(а):
ylvov писал(а):
TedBeer писал(а):У меня было подобное. Вылечилось увеличением Loop/Solid Infill Overlap практически до 0.9х и увеличением температуры (я печатаю PLA).

Не помогло. Уже 1.0 ровно

Попробуй еще отключить prime/suck/wipe. Пусть висят волосы, но посмотреть как это отразится на слиянии периметра и инфила. Толщину периметра тоже надо выбрать с умом, чтобы была кратна щирине экструзии и соответствовала диаметру хотэнда.

Ну чудес не бывает. Значит что-то пропустил. Я бы пошел с нуля, как будто ничего не калибровалось.
0. замеры всех длин рычагов и внесение в фирмварь
1. замер подачи прутка и побор коэффициента в фирмвари
2. печать сетаровских тестов на ширину экструзии, скорость, поток и температуру
3. тесты на prime/suck


Все перетестил. Перересетил. Перемерил.
Толщина периметра, кратна щирине экструзии
CaliGator прошел по всем параметрам.
Баг остался =(
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 19 окт 2013, 03:11

Скачал свежего марлдина, установил, и не работает мониор на принтере, где косяк???

С новой прошивкой моторы заработали чище намного, но вот монитор.

Добавлено спустя 3 часа 41 минуту 31 секунду:
Разобрался, всё отлично работает!

Добавлено спустя 2 часа 5 минут 30 секунд:
При всём при том что принтер стал работать очень тихо передвижение оси Z происходит с каким то стуком в конце передвижения и начале, в начале стук меньше. Регулировка тока не помогла.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 20 окт 2013, 01:11

только вчера обновлял, никаких изменений не заметил
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 20 окт 2013, 04:42

ylvov писал(а):Все перетестил. Перересетил. Перемерил.
Толщина периметра, кратна щирине экструзии
CaliGator прошел по всем параметрам.
Баг остался =(

я думаю дело не в слайсере.
по сути проблему можно описать как наличие гистерезиса по всем осям.
этот гистерезис может быть вызван например ремнем трапецивидным (у ремней полукруглым зубом такого не бывает)
Как вариант это могло бы быть повышенное трение в линейных подшипниках, но у тебя вроде все на подшипниках качения.

И ещё мысль: у тебя вроде тяги на магнитных шарнирах. Может они переодически под нагрузкой отходят ?
попробуй зафиксировать длинну тяг натянув поверх что то типа лески.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 20 окт 2013, 06:08

setar писал(а):
ylvov писал(а):Все перетестил. Перересетил. Перемерил.
Толщина периметра, кратна щирине экструзии
CaliGator прошел по всем параметрам.
Баг остался =(

я думаю дело не в слайсере.

Это как раз легко проверить. Достаточно попробовать другой слайсер.
ylvov писал(а):Толщина периметра, кратна щирине экструзии
CaliGator прошел по всем параметрам.

Кстати на ширину экструзии можно сделать еще тесты по разным направлениям - печатать полоски по X, Y, по диагоналям и по окружности. Полоски должны равномерно заполнять площадь без дыр.

Добавлено спустя 46 секунд:
Вернее это уже будет тест на механику, а не ширину экструзии
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард
