3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 07 ноя 2013, 21:51

how_eee писал(а):В кисслайсере есть соответсвующая настройка. В слайс3ре нету.


К сожалению Inset в кисслайсере работает на все периметры и внутрение и внешние. Соответственно внешие габариты модели уменьшаюся на эту же величину. Поэтому реально от него польза только если пофиг на внешнюю точность.

Добавлено спустя 3 минуты 25 секунд:
how_eee писал(а):Если сопло 0,35 то ширина экструзии 0,4. Как раз на эту величину и меньше все внутренние размеры. Слайсер делает отступ снаружи детали на 0,2, а внутри детали не делает.
сделай узкий разрез в стенке - тогда для слайсера внутрення дырка станет внешней. И напечатаная дырка должна по твоей идее стать больше. На самом деле этого не происходит.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 07 ноя 2013, 22:33

AKlion писал(а):небыло деламинации, в том то и дело

попробую предположить: заполнение внутри не сотами а прямыми струнами ?
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 08 ноя 2013, 03:20

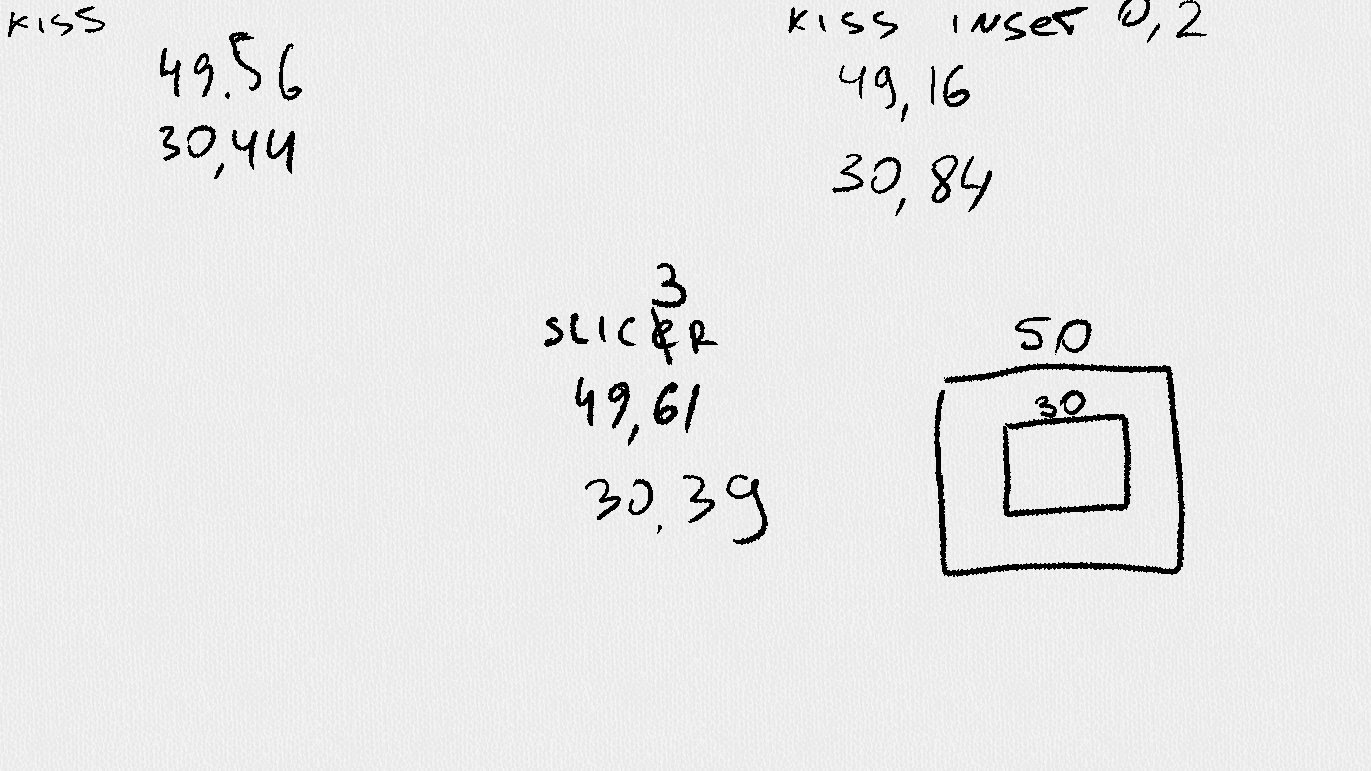

Сделал квадрат 50мм с отверстием 30мм.
Наслайсил его киссом, киссом с инсетом, слайс3ром.
Вычислил размеры по координатам в гкоде. То что получилось на картинке.

Кисс сделал отступ пути от края модели на 0.44/2 = 0,22 и изнутри и снаружи. Слайс3р тоже самое на 0.39/2 = 0.195.
Кисс с инсетом 0.2 сделал отступ 0.84/2 = 0.42 = 0.2+0.22

И в киссе и в слайс3ре ширина экструзии стояла 0.4.

Инсет в киссе уменьшает и внешние и внутренние размеры.
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение compplusplus » 08 ноя 2013, 05:14

how_eee писал(а):Сделал квадрат 50мм с отверстием 30мм.
Наслайсил его киссом, киссом с инсетом, слайс3ром.
Вычислил размеры по координатам в гкоде. То что получилось на картинке.

Кисс сделал отступ пути от края модели на 0.44/2 = 0,22 и изнутри и снаружи. Слайс3р тоже самое на 0.39/2 = 0.195.
Кисс с инсетом 0.2 сделал отступ 0.84/2 = 0.42 = 0.2+0.22

И в киссе и в слайс3ре ширина экструзии стояла 0.4.

Инсет в киссе уменьшает и внешние и внутренние размеры.


Расчет делали с учетом ширины экструзии или чисто по G-кодам перемещения?
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 08 ноя 2013, 15:25

По гкодам без учета. Чистый путь центра сопла.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 12 ноя 2013, 14:50

Наверное все сталкивались с проблеммой утолщения заливки на краях заполнения, там где головка меняет движение на обратное. Как можно этого избежать? Внутри то как то пофиг, но снаружи это начинает бесить.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение TedBeer » 12 ноя 2013, 15:12

AKlion писал(а):Наверное все сталкивались с проблеммой утолщения заливки на краях заполнения

В кисслайсере - printer - hardware - loop/solid infill overlap, я думаю.

ЗЫ. гребаный редактор, который молча падает по угловым скобочкам
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 12 ноя 2013, 21:41

Я килслайсером не пользуюсь. Я пользуюсь Slic3r. Насколько я понимаю вы говорите о перекрытии нитями заполнения контура. Я же пишу о том что толщина нити заполнения меняется в зависимости от скорости головки. Нужно всё таки заставить себя разобраться в килслайсере, может в нём нету такого.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Sherkon » 12 ноя 2013, 22:59

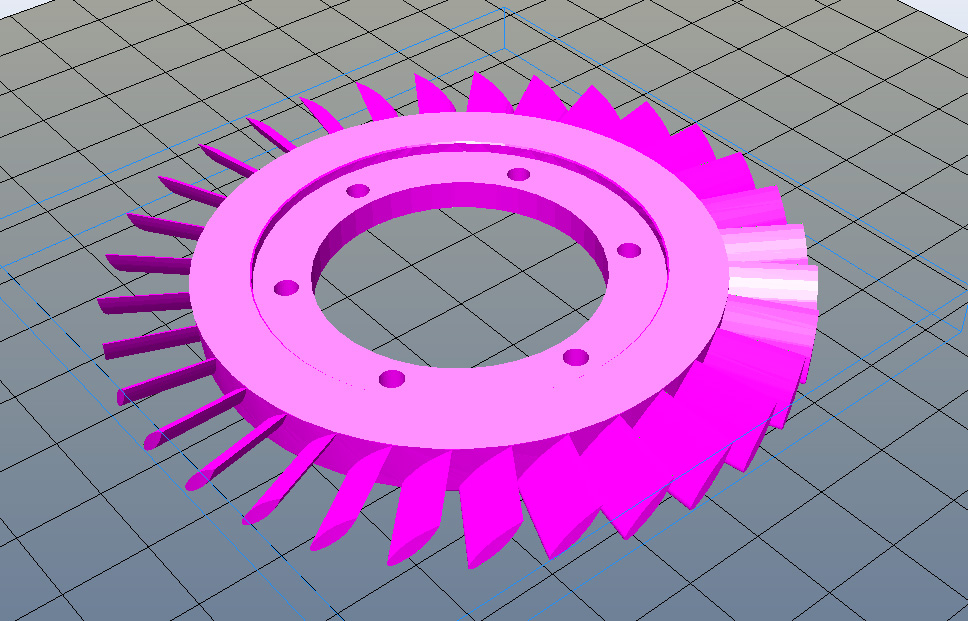

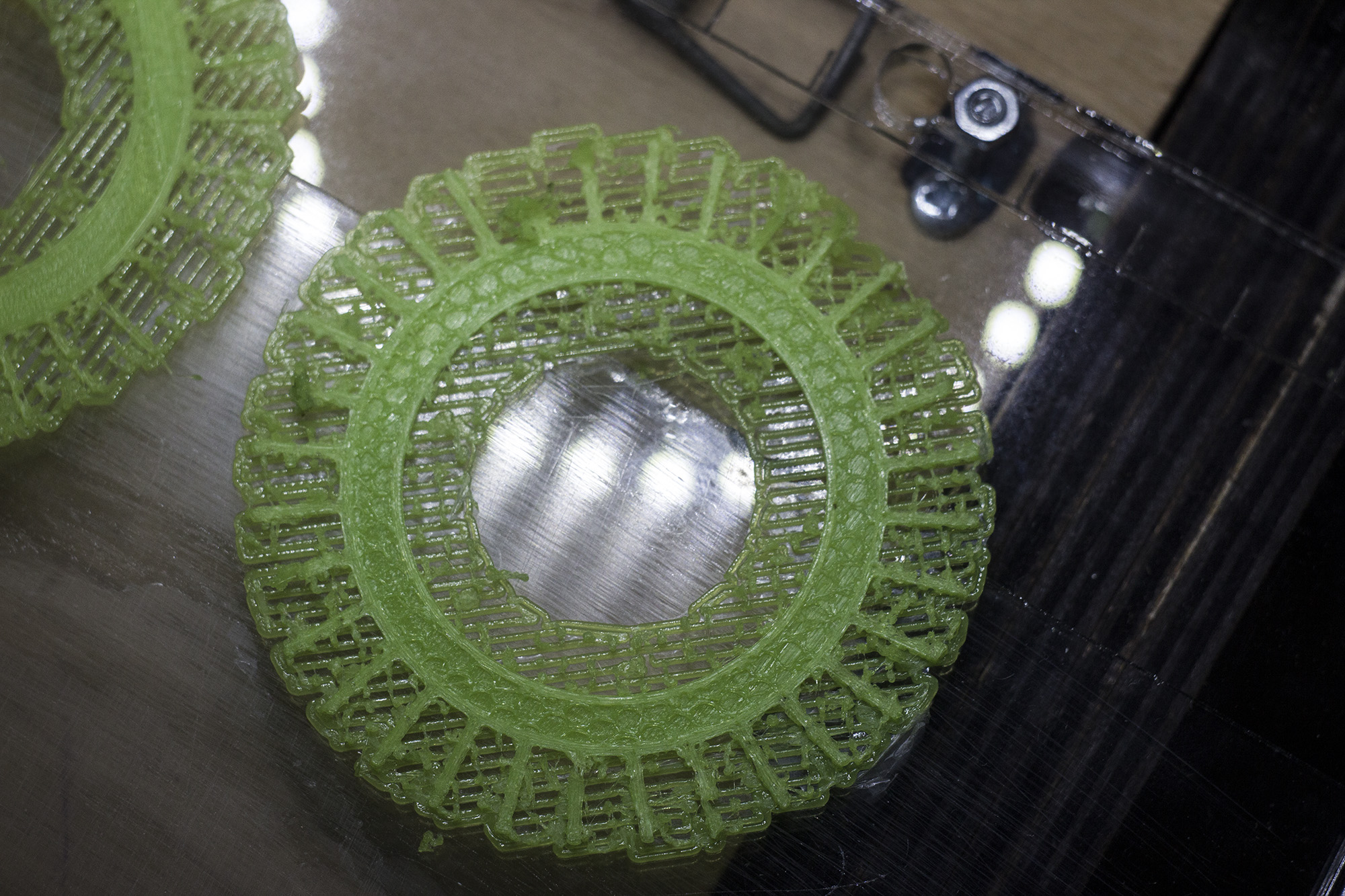

Столкнулся с проблемой- не могу напечатать лопатки турбины. пробую с поддержками но всеравно проваливаются первые слои или вообще не ложатся
подскажите пожалуйста в какую сторону копать, печатаю слоем 0.1

фото
Вложения
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 ноя 2013, 03:32

какой диаметр сопла?
копать для начала в сторону удовлетворительной печати более толстым слоем 0.3 например
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение compplusplus » 13 ноя 2013, 03:37

Sherkon писал(а):Столкнулся с проблемой- не могу напечатать лопатки турбины. пробую с поддержками но всеравно проваливаются первые слои или вообще не ложатся
подскажите пожалуйста в какую сторону копать, печатаю слоем 0.1

фото


Сделайте меньше шаг поддержек, добавьте принудительное охлаждение
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 13 ноя 2013, 11:56

AKlion писал(а):Наверное все сталкивались с проблеммой утолщения заливки на краях заполнения, там где головка меняет движение на обратное. Как можно этого избежать? Внутри то как то пофиг, но снаружи это начинает бесить.

Тут проблема не в слайсерах а в прошивках.
Чем меньше ускорение тем толще будет перелив пластика на краях заливки.
Не понимаю почему в прошивке это не реализовано... ведь на краях движение сопла замедляется, но вот подача пластика как шла так и идет...
надо бы чтоб в прошивке это учитывалось... когда работает ускорение и перед поворотом движение сопла замедляется, то подача пластика тоже должна соответственно снижаться, но почему-то этого не происходит.
:( :( :(
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 13 ноя 2013, 16:24

как я понимаю есть два варианта ответа, или забили или не знают как.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Sherkon » 13 ноя 2013, 18:39

setar писал(а):какой диаметр сопла?
копать для начала в сторону удовлетворительной печати более толстым слоем 0.3 например


фото[/quote]

Сделайте меньше шаг поддержек, добавьте принудительное охлаждение[/quote]

Сопло 0.35
Пластик PLA
принудительное охлаждение есть кулер 40 мм кольцевой обдув

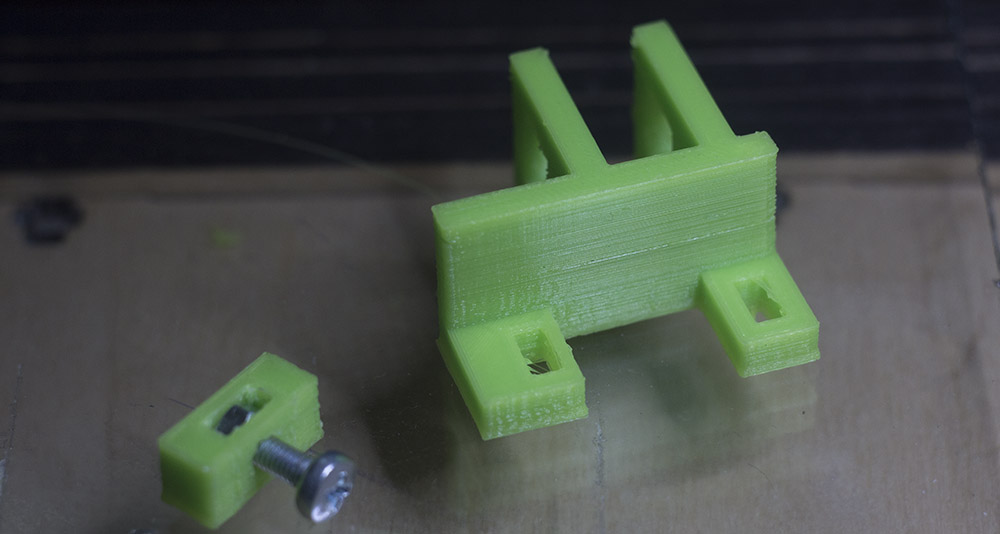

слоем 0.1 уже печатал.. на мой взгляд вродь нормально, вот отпечатки. или вы имеете в виду что при печати более толстым слоем будет видно где что исправлять?

сейчас попробую с меньшим шагом поддержек.

Спасибо)
Вложения
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 15 ноя 2013, 01:32

Radus писал(а):
AKlion писал(а):Наверное все сталкивались с проблеммой утолщения заливки на краях заполнения, там где головка меняет движение на обратное. Как можно этого избежать? Внутри то как то пофиг, но снаружи это начинает бесить.

Тут проблема не в слайсерах а в прошивках.
Чем меньше ускорение тем толще будет перелив пластика на краях заливки.
Не понимаю почему в прошивке это не реализовано... ведь на краях движение сопла замедляется, но вот подача пластика как шла так и идет...
надо бы чтоб в прошивке это учитывалось... когда работает ускорение и перед поворотом движение сопла замедляется, то подача пластика тоже должна соответственно снижаться, но почему-то этого не происходит.
:( :( :(

в прошивке marlin все это реализовано.
а чтобы головка обратно не двигались wipe=0 поставить в слайсере нужно
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
