Re: 3D печать , типовые проблемы и методы устранения

Сообщение SDimok » 13 дек 2013, 05:05

Radus писал(а):Абсолютно все люди! даже младенцы нарушают патенты stratasys!
Пусть судятся со всем человечеством ! :crazy:



Интересный INFILL :D видимо random
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 14 дек 2013, 07:00

Этит патент можно очень просто оспорить если побегать во репрап форумам. скорее всего идея принадлежит кому нибудь другому.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение compplusplus » 14 дек 2013, 13:40

AKlion писал(а):Этит патент можно очень просто оспорить если побегать во репрап форумам. скорее всего идея принадлежит кому нибудь другому.


Согласно патентному законодательству, прав тот у кого патент а не кто придумал, как говорится "без бумажки ты не человек"
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 14 дек 2013, 21:43

Скоро эти ссуки вдох запатентуют. Я положил на все патенты в своей работе.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Посоветуйте, проблемы с печатью моделей.

Сообщение Alexeus » 17 янв 2014, 10:07

Собрал принтер типа алюминиевого Менделя, конструкция экструдера своя.
Скорости по осям на уровне XY=<30mm/s, Z=<5mm/s
Экструдер протягивает со скоростью =<3мм/s
Температуру сопла ставлю 220-240С
Температуру платформы пробую 100-120С
Сопло =0.29мм
Слои: первый=0.25мм, следующие=0.2мм
Пластик черный ABS Winbo.
(PLA не протягивает- слишком сильно расширяется в трубке от температуры и тормозит).

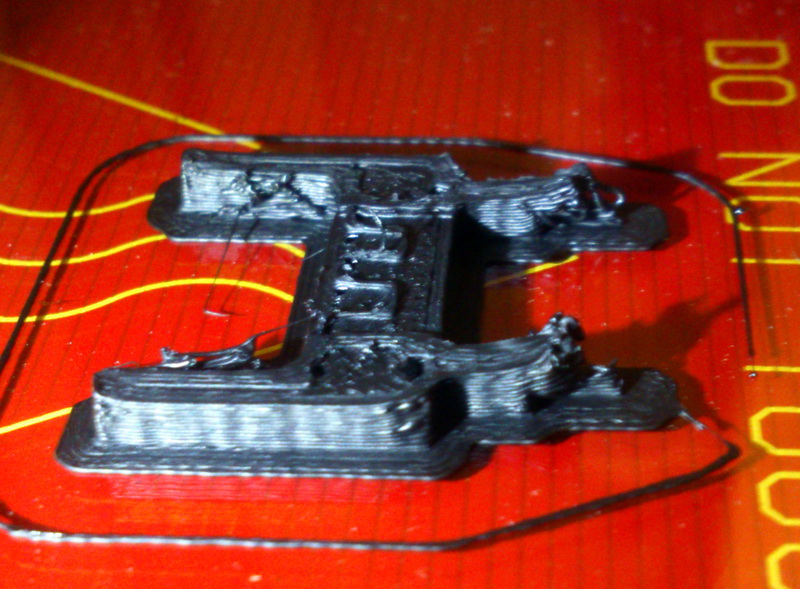

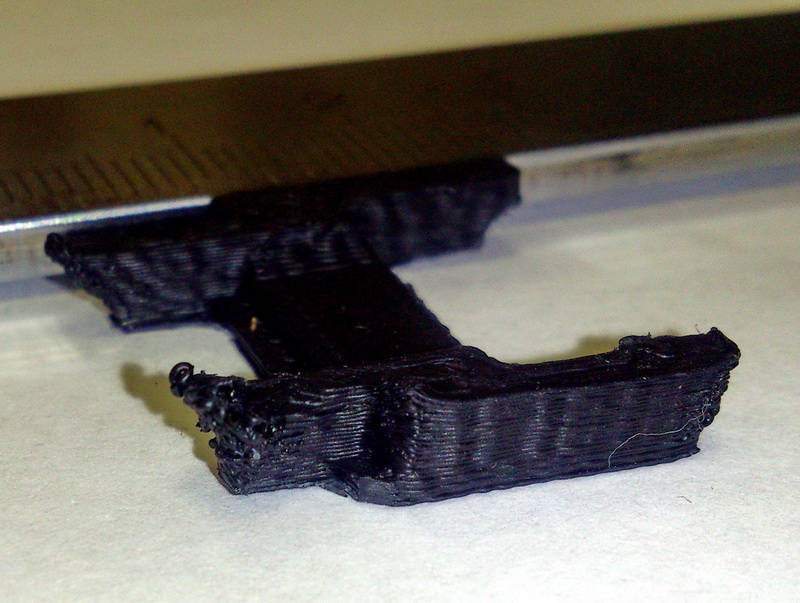

Проблема в загибании вверх краев и, видимо, не прилипших нитях:
(модель типа chain cable с thingiverse. вроде эта или аналогичная: http://www.thingiverse.com/thing:205602)


вот еще распечатки:
Посоветуйте пож-та, как исправить.
Вложения

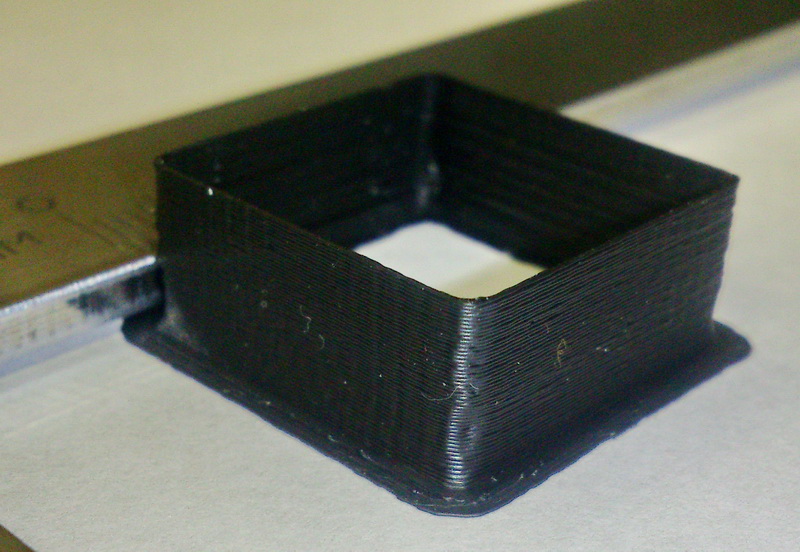

40х40мм (реально на 0.2-0.3мм меньше)

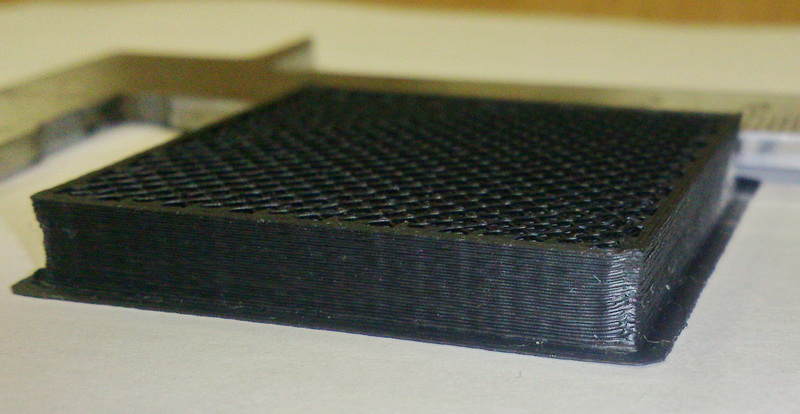

22.5х22.5х10мм
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Посоветуйте, проблемы с печатью моделей.

Сообщение Dimon372 » 17 янв 2014, 13:22

Я только PLA пока печатал, но тут похоже похожая проблема. Overhangs надо печатать с обдувом хорошим.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Посоветуйте, проблемы с печатью моделей.

Сообщение Radus » 17 янв 2014, 13:48

снижайте температуру стола на 10 градусов а также ставьте обдув детали вентилятором.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Посоветуйте, проблемы с печатью моделей.

Сообщение Alexeus » 17 янв 2014, 15:11

с обдувом и снижением Т стола возникает другая проблема- деламинация (((
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: Посоветуйте, проблемы с печатью моделей.

Сообщение porex » 17 янв 2014, 22:08

Alexeus писал(а):Собрал принтер типа алюминиевого Менделя, конструкция экструдера своя.

Фотку можно? HotEnd тоже свой? Похоже у нагревателя hotend'a слишком большая площадь и соответственно мощность, по этому он подплавляет под собой пластик. Можно попробовать снизить температуру hotend'a.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 18 янв 2014, 17:43

Похоже на то. Головку выточил из медного кругляка 18мм диаметром, кругляк проточил немного и в паз намотал нихромовый провод. Снизу головки выступает 3мм конус сопла.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение porex » 19 янв 2014, 10:04

Я сейчас перешел на j-head, у него сопло и нагревательный блок совмещены и имеют маленькие размеры. Отсюда меньше потребление, быстрее нагрев и меньше плавит деталь под собой. С ним могу печатать маленькую шестеренку wade экструдера без охлаждения, тогда как с Buda-style hotend'ом такое не прокатывало.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dimon372 » 19 янв 2014, 13:37

porex писал(а):Я сейчас перешел на j-head, у него сопло и нагревательный блок совмещены и имеют маленькие размеры. Отсюда меньше потребление, быстрее нагрев и меньше плавит деталь под собой.
Вы когда пишете, уточняйте версию J-HEAD-а. у 4й версии которой я владею расстояние от картриджа до выхода сопла около 3х мм. Греет она под собой только так. Gear Cube(да и большие выступы буз поддержек) напечатать PLA без обдува вообще нереально.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 19 янв 2014, 14:09

Попробуйте пожалуйста напечатать звено кабельной цепи, ну не получается у меня отпечатать полукруглую часть- начиная с нижних слоев выгибает вверх..
У кого хорошо отпечатает- опишите свои условия печати.
Материал ABS
Вложения
CableChain.stl
(321.74 КиБ) Скачиваний: 216
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 19 янв 2014, 15:33

перевернуть кверху ногами и печатаь с поддержкаи
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexeus » 19 янв 2014, 16:19

Думал уже об этом, а поддержки можно как то принудительно поставить (в моем случае, без переворота модели)?
Расширение к верху не получается. Заужение и прямые стенки без проблем.

...В общем нужно головку хотенда переделывать- греет сильно под собой, да и ПЛА не получается протянуть.
Интересная вещь, сделал 3D Принтер по своим соображениям, потом увидел его в интернете- оказалось это Mendel Aluminium )))
Alexeus

Сообщения: 158
Зарегистрирован: 22 май 2013, 08:41
