Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 20 окт 2013, 07:00

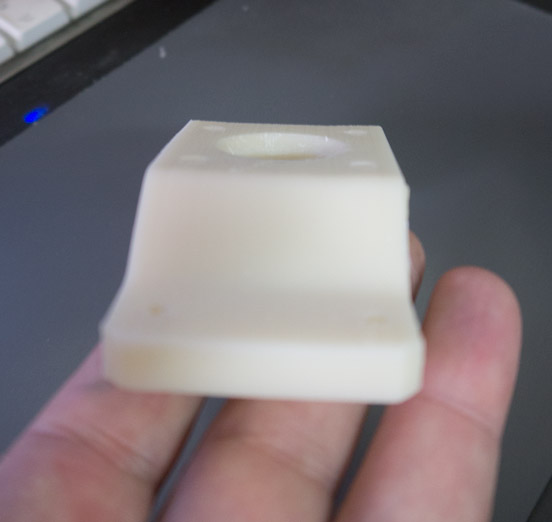

Чем объяснить такую дрянь, деталь ку будто сжал кто то снизу. Тоесть она снизу меньше размеров чем сверху.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 20 окт 2013, 16:58

ремни закреплены нормально? может убежали.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 20 окт 2013, 17:12

AKlion писал(а):При всём при том что принтер стал работать очень тихо передвижение оси Z происходит с каким то стуком в конце передвижения и начале, в начале стук меньше. Регулировка тока не помогла.

Может слишком большое ускорение по Z ? уменьшить его и будет совсем плавно

Добавлено спустя 2 минуты 17 секунд:
AKlion писал(а):Чем объяснить такую дрянь, деталь ку будто сжал кто то снизу. Тоесть она снизу меньше размеров чем сверху.

Скукоживается =) межслойное напряжение столь велико что плющит слои.
Надо делать обдув из печки.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 20 окт 2013, 17:15

перегрев стола и печать без обдува
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Gid » 27 окт 2013, 01:05

Доброго времени суток, перелопатил все 60 страниц темы, похожую проблему имел Dimazzzz: Например внутренний диаметр вертикальной трубки меньше диаметра в 3д модели, в внешний совпадает (то же справедливо для отверстий любой формы). Был ответ от Setar:
ибо без корректировки слайсера линия координаты бокового слоя проходит не по поверхности а в толще
если сопло идет четко по координате нитка равномерно укладывается по обе стороны от нее
наружный слой будет больше а отверстия меньше

Уточните пожалуйста, какие и каким конкретно образом корректировать настройки slic3r-а? Ну и главное что печалит, если бы размеры везде отличались в большую сторону, логично изменение кол-во шагов на мм, но здесь именно внешний в размер, внутренний меньше.

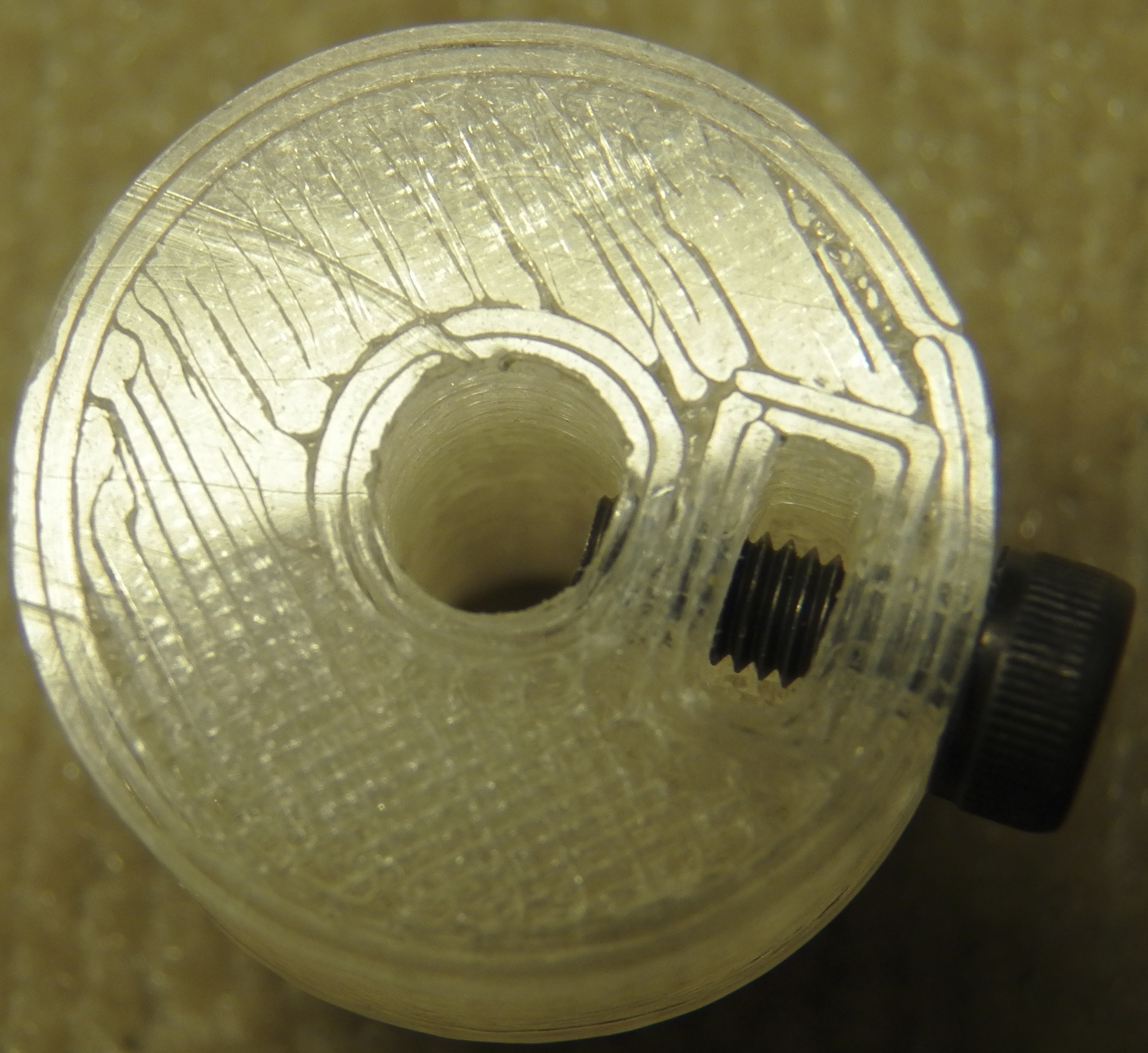

Прилагаю фото принта, внутреннее отверстие 4.8мм (в 3д модели 5.2мм), прямоугольное отверстие тоже имеет меньшие размеры.
P.s. Slic3r 0.9.10b.

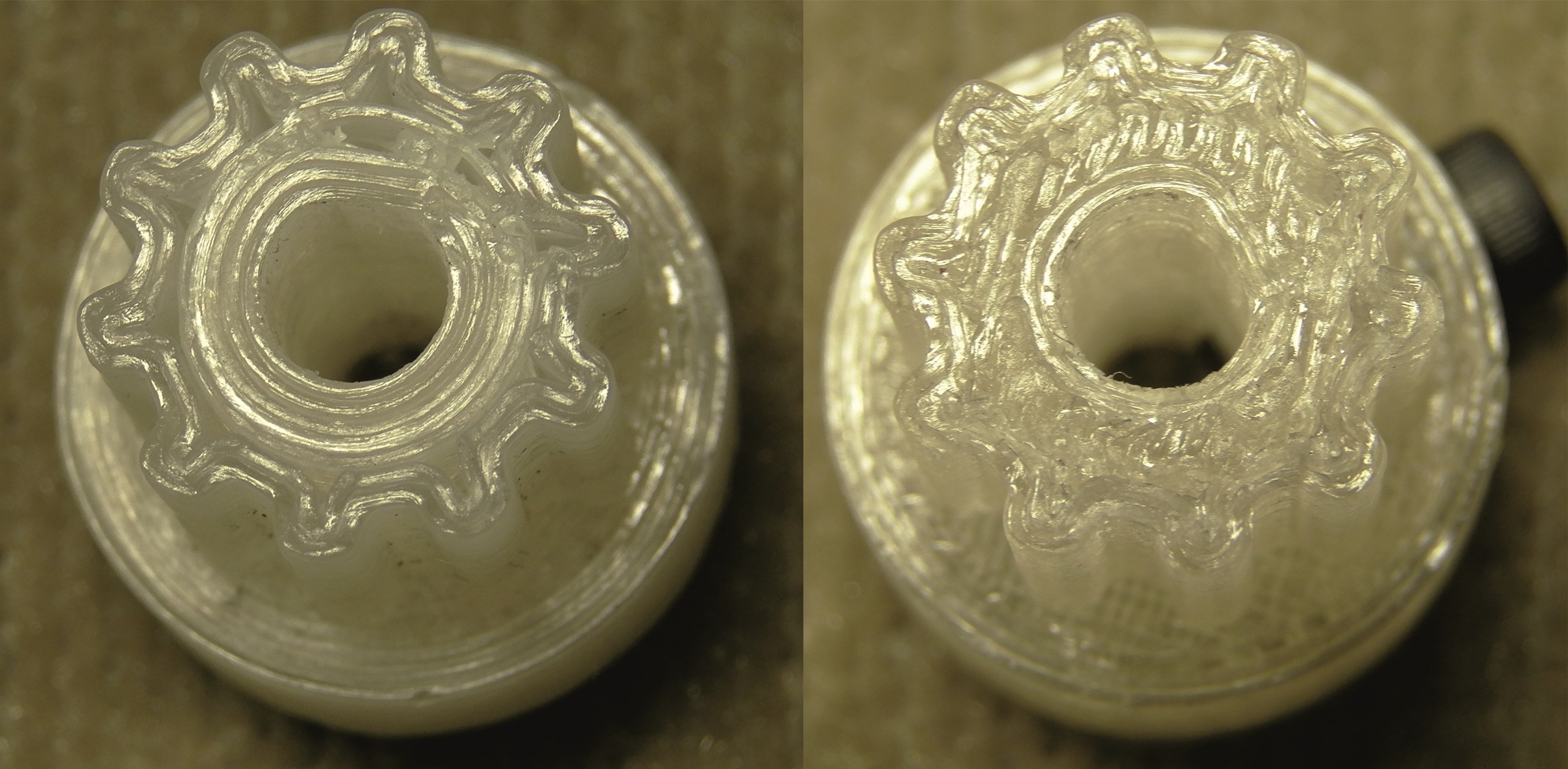

P.s.s. Достаточно ли плотная заливка для шкива? (1-й менее плотный, 2-й более плотный)
Вложения
Copy of 100_0427.JPG
Шкив для шаговика
Заполнение
Gid

Сообщения: 2
Зарегистрирован: 16 окт 2013, 13:00
Откуда: Челябинск

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 27 окт 2013, 05:16

Если сопло 0,35 то ширина экструзии 0,4. Как раз на эту величину и меньше все внутренние размеры. Слайсер делает отступ снаружи детали на 0,2, а внутри детали не делает.
Я решаю проблему просто - увеличиваю все внутренние размеры в чертеже на 0,2мм на сторону. Для плотной посадки на 0,15 на сторону.

Добавлено спустя 2 минуты 36 секунд:
В кисслайсере есть соответсвующая настройка. В слайс3ре нету.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 27 окт 2013, 18:42

how_eee писал(а):Если сопло 0,35 то ширина экструзии 0,4. Как раз на эту величину и меньше все внутренние размеры. Слайсер делает отступ снаружи детали на 0,2, а внутри детали не делает.
Я решаю проблему просто - увеличиваю все внутренние размеры в чертеже на 0,2мм на сторону. Для плотной посадки на 0,15 на сторону.

Добавлено спустя 2 минуты 36 секунд:
В кисслайсере есть соответсвующая настройка. В слайс3ре нету.

А напомни плиз где в кисс эта настройка?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение how_eee » 27 окт 2013, 19:17

Style - inset surface mm
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 06 ноя 2013, 20:26

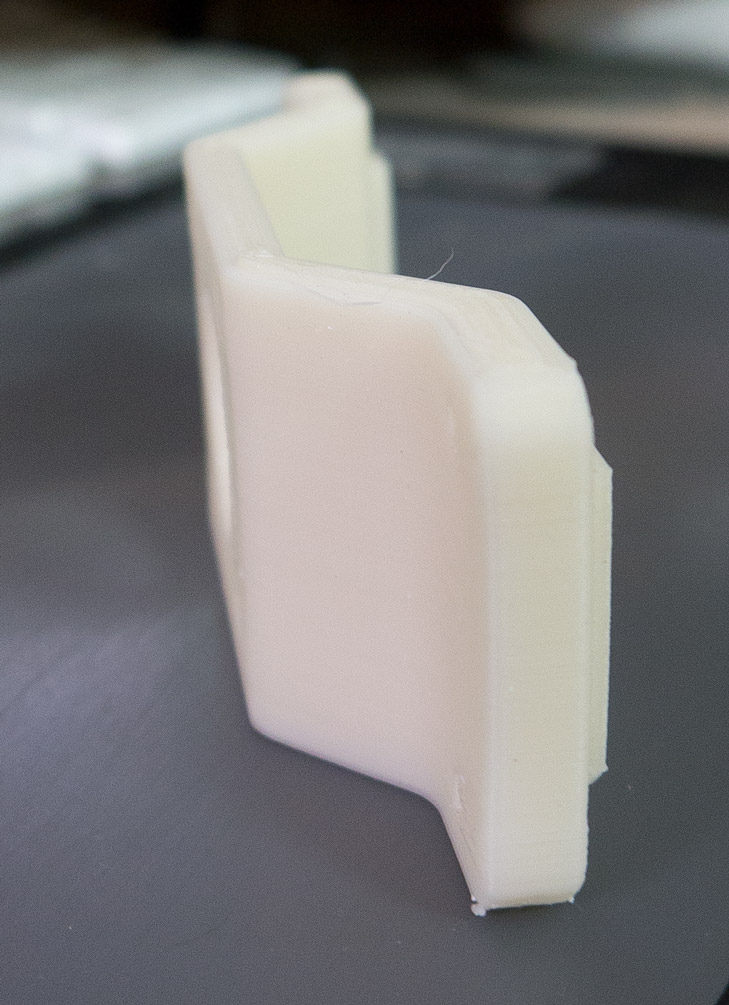

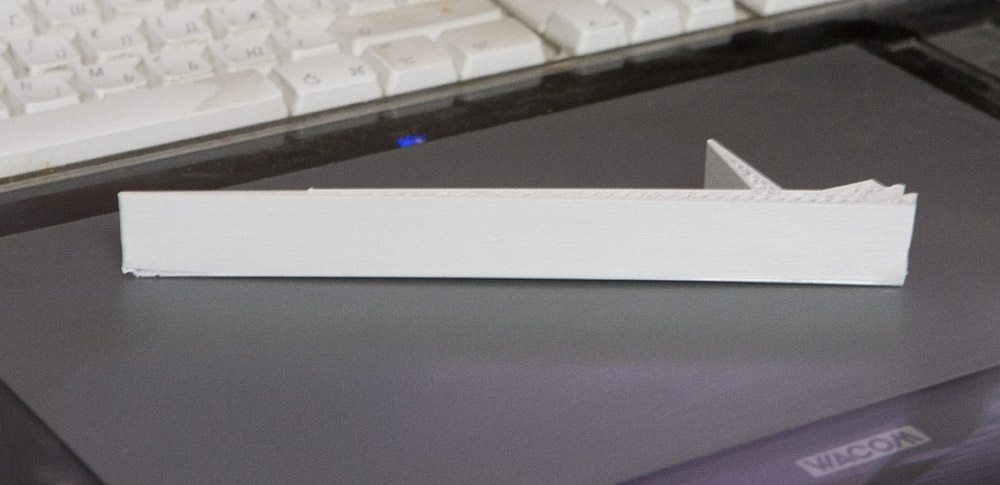

Вот так вот её согнуло при епчати. Какие есть у кого версии? может ли такое быть изза неравномерного обдува? Или слишком высокие температуры стола и печати?
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 06 ноя 2013, 20:32

AKlion писал(а):Вот так вот её согнуло при епчати. Какие есть у кого версии? может ли такое быть изза неравномерного обдува? Или слишком высокие температуры стола и печати?

обычная типовая деламинация
ничего толком не сделаешь, можно попробовать уменьшить обдув, это поможет но не сильно.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 06 ноя 2013, 22:24

небыло деламинации, в том то и дело
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение FireFly » 06 ноя 2013, 23:05

ABS? если он, то это типовая проблема подобных деталей, пластик по мере остывания сжимается и немного деформирует деталь, на тонкостенных это больше всего видно. Можно выпрямить - аккуратно прогреть либо в кипятке либо воздухом и зафиксировать чем ни будь, мне удавалось некоторые детали привести к нужному виду.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 06 ноя 2013, 23:33

там толстенные стенки
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 07 ноя 2013, 00:00

AKlion писал(а):небыло деламинации, в том то и дело

может случайно PLA вместо ABS заправил ?
тогда такой эффект возможен тоже
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AKlion » 07 ноя 2013, 06:10

На катушке написано абс.

буду искать синюю летну чтобы снижать температуру стола. Кстати где её найти бы.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей
