3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 19 окт 2012, 15:08

дело в том, что в последнем Слике есть тема - Solid infill threshold area - я не менял (по умолчанию стоит 70мм2) - все заполнения менее этой площади печатаются как солид, то есть у меня там и так 100% заполнение получается...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 19 окт 2012, 21:29

Возникла такая проблема: заливка не доходит до периметра, таким образом остается пустое пространство между заливкой и периметром. с чем связано так и не могу понять, появилось недавно
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение hudbrog » 19 окт 2012, 21:39

1) underextrusion
2) особенность slic3r'а (хотя конечно не до такого уровня)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 19 окт 2012, 23:36

есть 2 варианта (по предположительно):
- Слик 9.2 - такое было
- Новый материал - непроверенный
либо оба сразу... нужно попробовать последний слик (если материал не менялся)
была такая же хрень у меня, когда и материал поменял, и слик 9.2 - как решилось сказать не могу, так как вернул старый и новый слик поставил - глюк пропал...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 20 окт 2012, 00:03

Эм. Это кисслайсер...
Материал тот же, что и был раньше. раньше заливал нормально
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 20 окт 2012, 11:51

предположу вариант - ушла вниз калибровка нуля Z
первый слой провалился и тянет за собой ошибку
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 20 окт 2012, 13:56

не пойму при чем тут З, да и по-бокам все нормально прилипло - мне кажется, что причина в ЖКоде - неправильно слайснуто... хотя, могу и ошибаться.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 20 окт 2012, 16:03

тут не в слайсере дело. на слике и на кислайсере результат такой же
такое начинается с первого слоя
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 20 окт 2012, 22:00

такая фигня на всех моделях или только на этой?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 21 окт 2012, 01:45

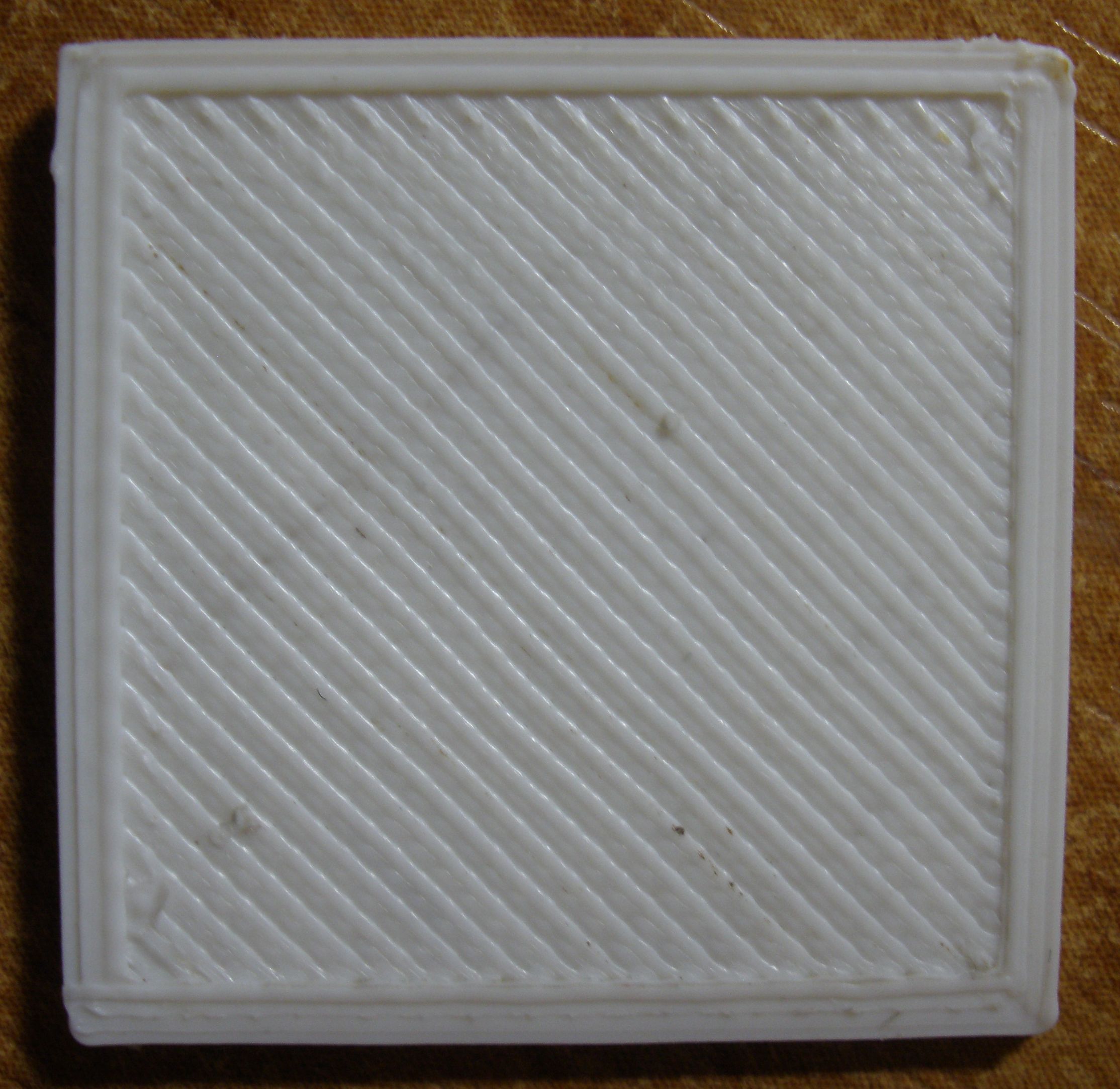

на кубике вроде всё норм

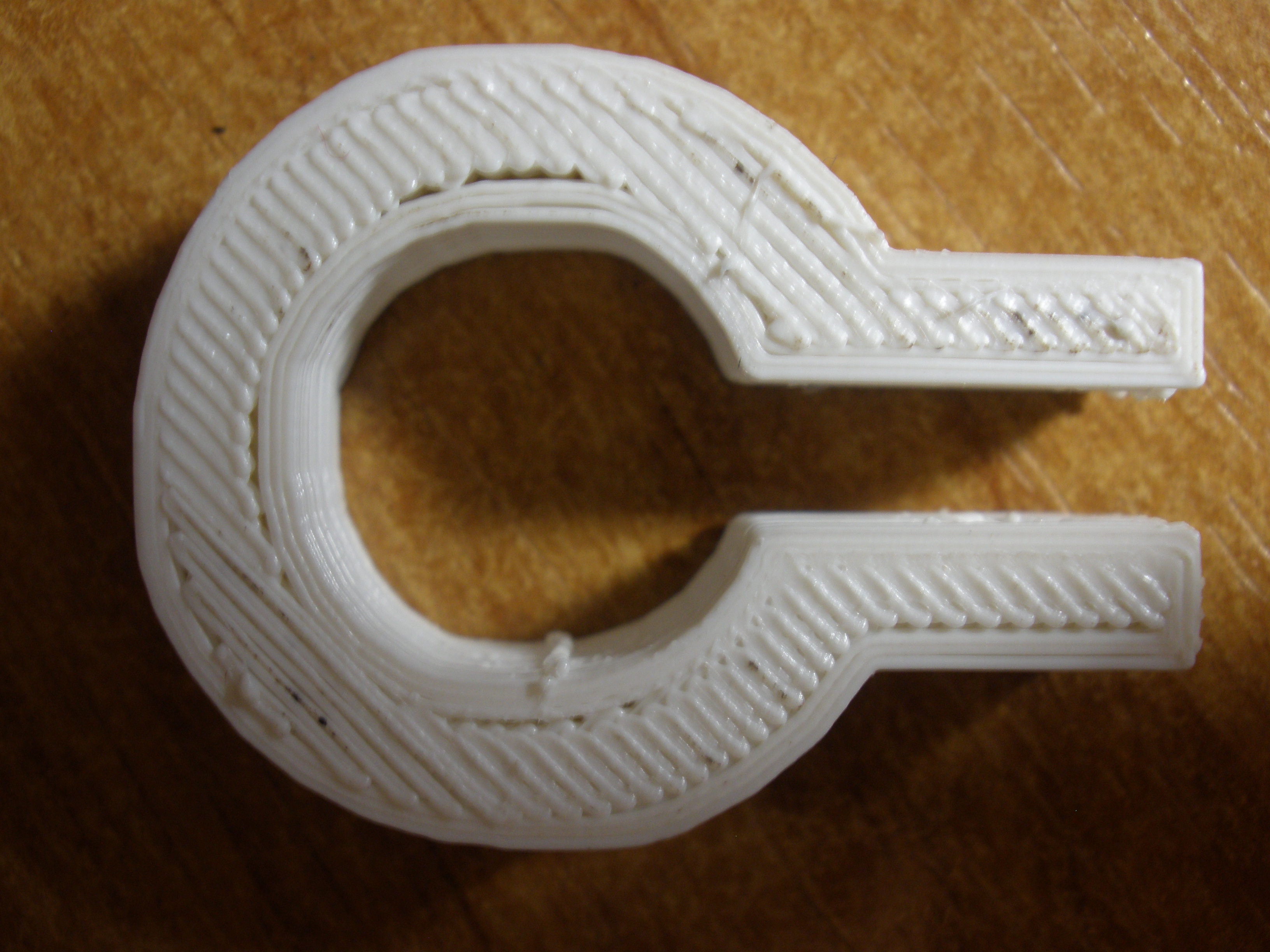

а вот на такой круглой штуке появляются дырки, причем всегда в одном и том же месте
Последний раз редактировалось om2804 21 окт 2012, 02:07, всего редактировалось 1 раз.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 21 окт 2012, 02:04

а если его кисслайсером?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 21 окт 2012, 02:08

это кисслайсер и есть
слик делает ещё большие дыры.
может кто попробует, может и правда модель кривая, или слайсеры её плохо обрабатывают
zajim.stl
(25.67 КиБ) Скачиваний: 339
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 21 окт 2012, 11:50

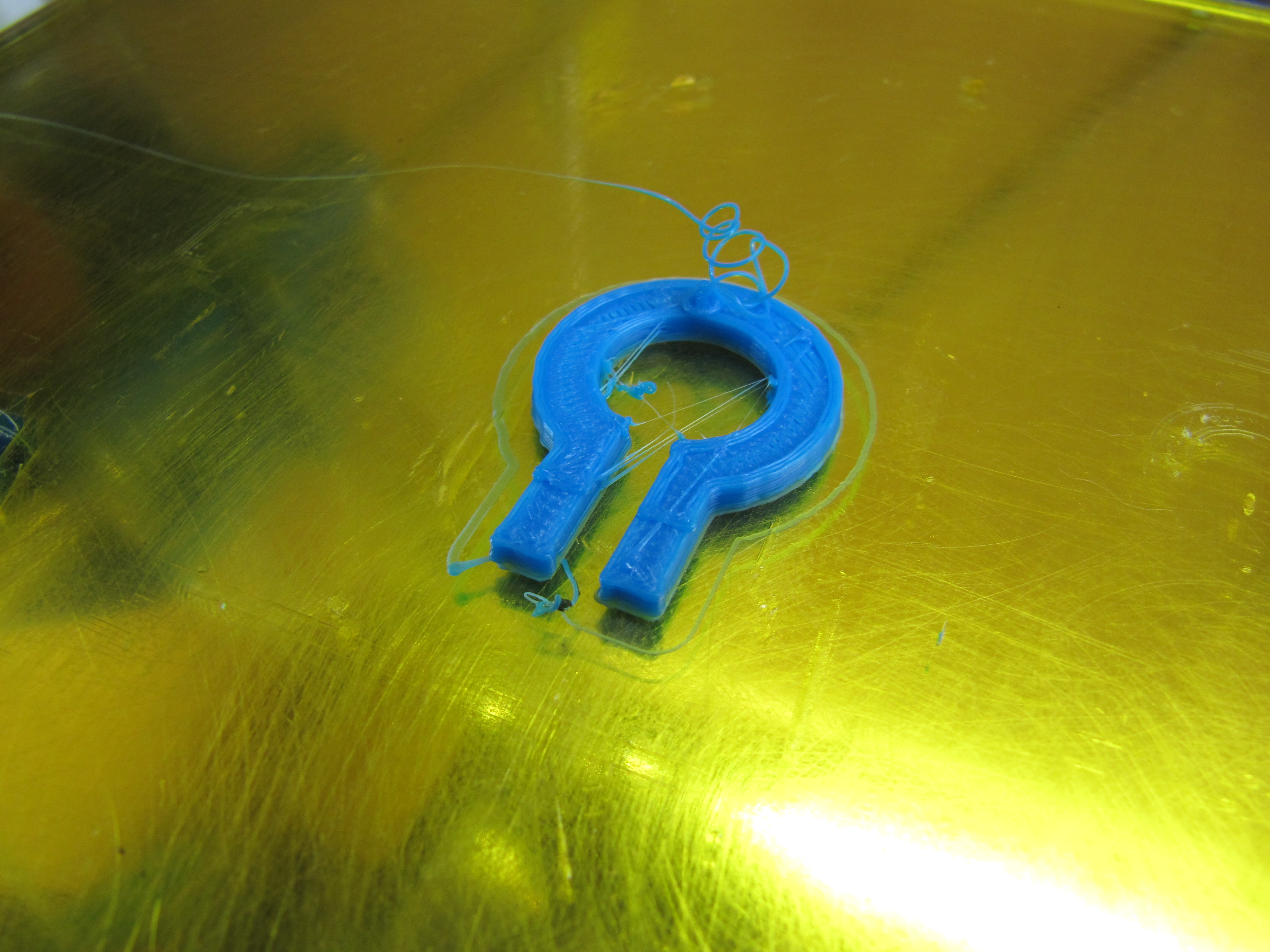

обычная нормальная модель
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 21 окт 2012, 20:44

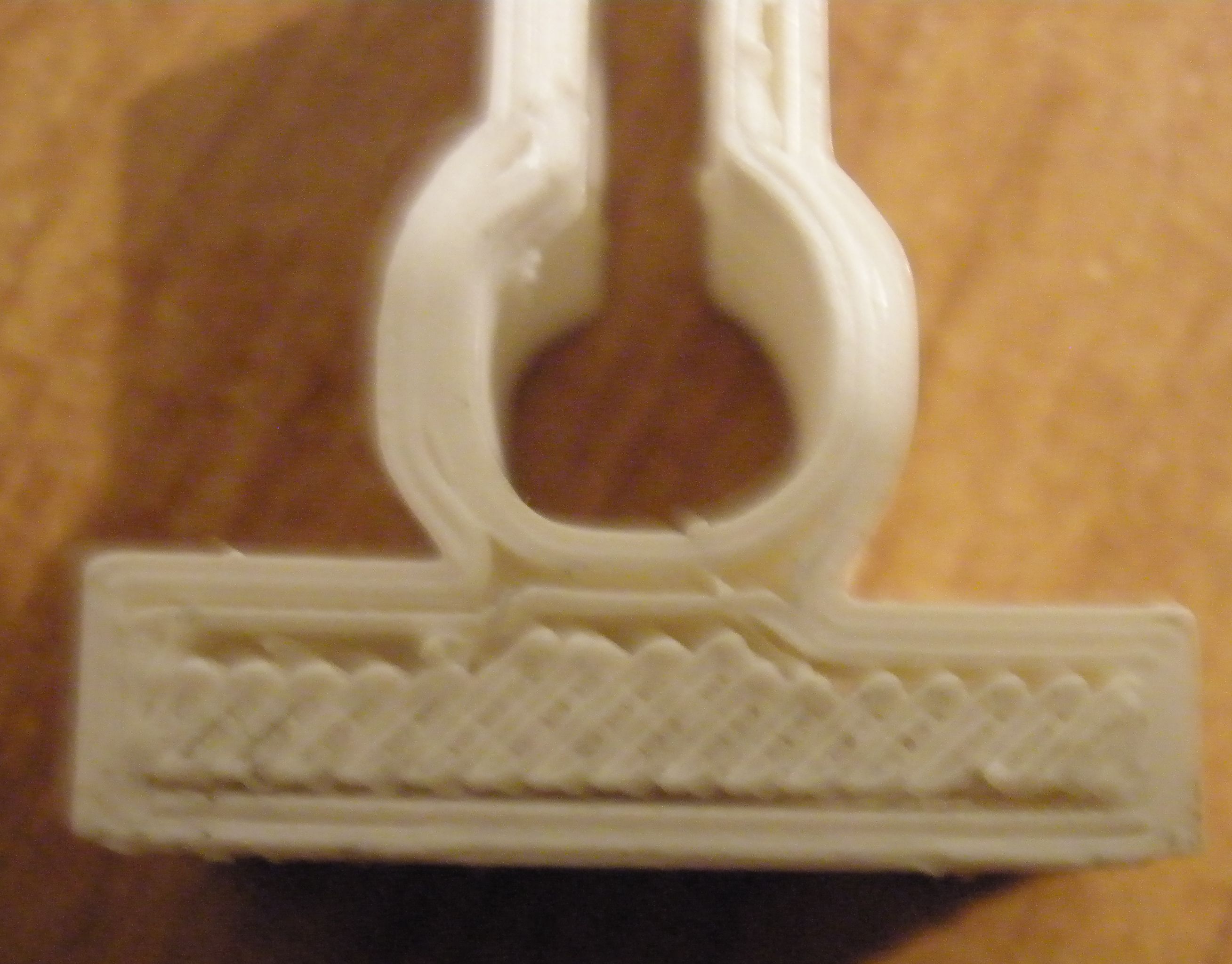

присмотрелся - дырки там, где происходит смещение заливки влево относительно периметра. Что это? Пропуски шагов? Люфты? Тогда почему периметр не смещается? И смещение всегда в одном месте?

UPD: Заменил сопло на 0.5мм, до этого стояло 0.0145" (0.368мм). Дырки исчезли на этой модели. А вот если увеличить эту модель, дырки опять появляются. И круг какой-то некруг - весь кривой

Уже не знаю в какую сторону экспериментировать :(
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение anenkov_3Designer » 23 окт 2012, 02:29

В кипарисовской инструкции "Skeinforge описание параметров.
Extrusion"

Есть параметр который регулирует заливку Fill - Infill Perimeter Overlap.
Может аналогичная настройка есть и в твоей программе.
Кстати не думал, что может ещё один слой оболочки не печатается?
И проверь люфт по Y. (можно круг распечатать)
anenkov_3Designer

Сообщения: 8
Зарегистрирован: 11 окт 2012, 01:53
Откуда: Москва
Skype: anenkov_a
ФИО: Аненков Андрей
