3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 14 окт 2012, 03:36

и ещё можно попробовать без ретракта печатать и ремни натянуть как следует
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение adenis » 14 окт 2012, 16:00

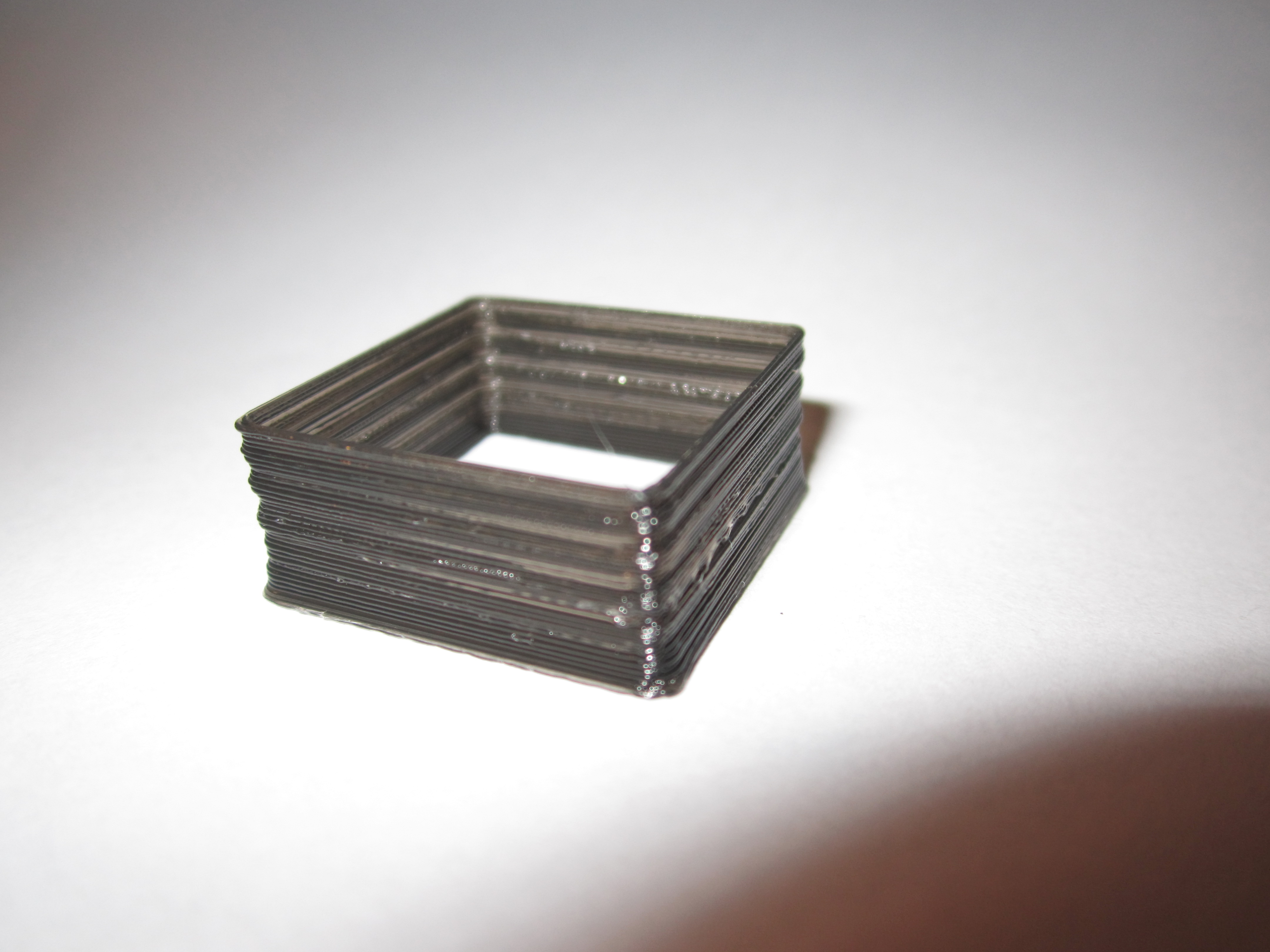

тут такое дело, такой деффект проявляется у многих пока к единому мнению не пришли о причинах.
попробуй уменьшить максимальную скорость z в прошивке - исчезает волна ?


попробовал уменьшить макс скорость по z до 1 мм/с, было 3мм/с. такое впечатление, что ничего не поменялось. все повторилось один в один :(


На всякий случай: Durbie Prusa v2/skeinforge/Pronterface/wade/PLA 3mm/Gen6.D/Marlin
Вот EEPROM
echo:Stored settings retreived:
echo:Steps per unit:
echo: M92 X40.00 Y40.08 Z2042.22 E537.47
echo:Maximum feedrates (mm/s):
echo: M203 X250.00 Y250.00 Z1.00 E25.00
echo:Maximum Acceleration (mm/s2):
echo: M201 X4500 Y4500 Z40 E5000
echo:Acceleration: S=acceleration, T=retract acceleration
echo: M204 S1500.00 T1500.00
echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum xY jerk (mm/s), Z=maximum Z jerk (mm/s)
echo: M205 S0.00 T0.00 B20000 X10.00 Z0.20
echo:PID settings:
echo: M301 P22.20 I1.25 D99.00
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 14 окт 2012, 19:31

пока посоветовать к сожалению нечего
проверяйте натяжение ремней, отсутствие люфта в гайках привода Z
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение adenis » 14 окт 2012, 20:04

setar писал(а):пока посоветовать к сожалению нечего
проверяйте натяжение ремней, отсутствие люфта в гайках привода Z


Натяжение по х и у проверил. Пропуска шагов не слышал.

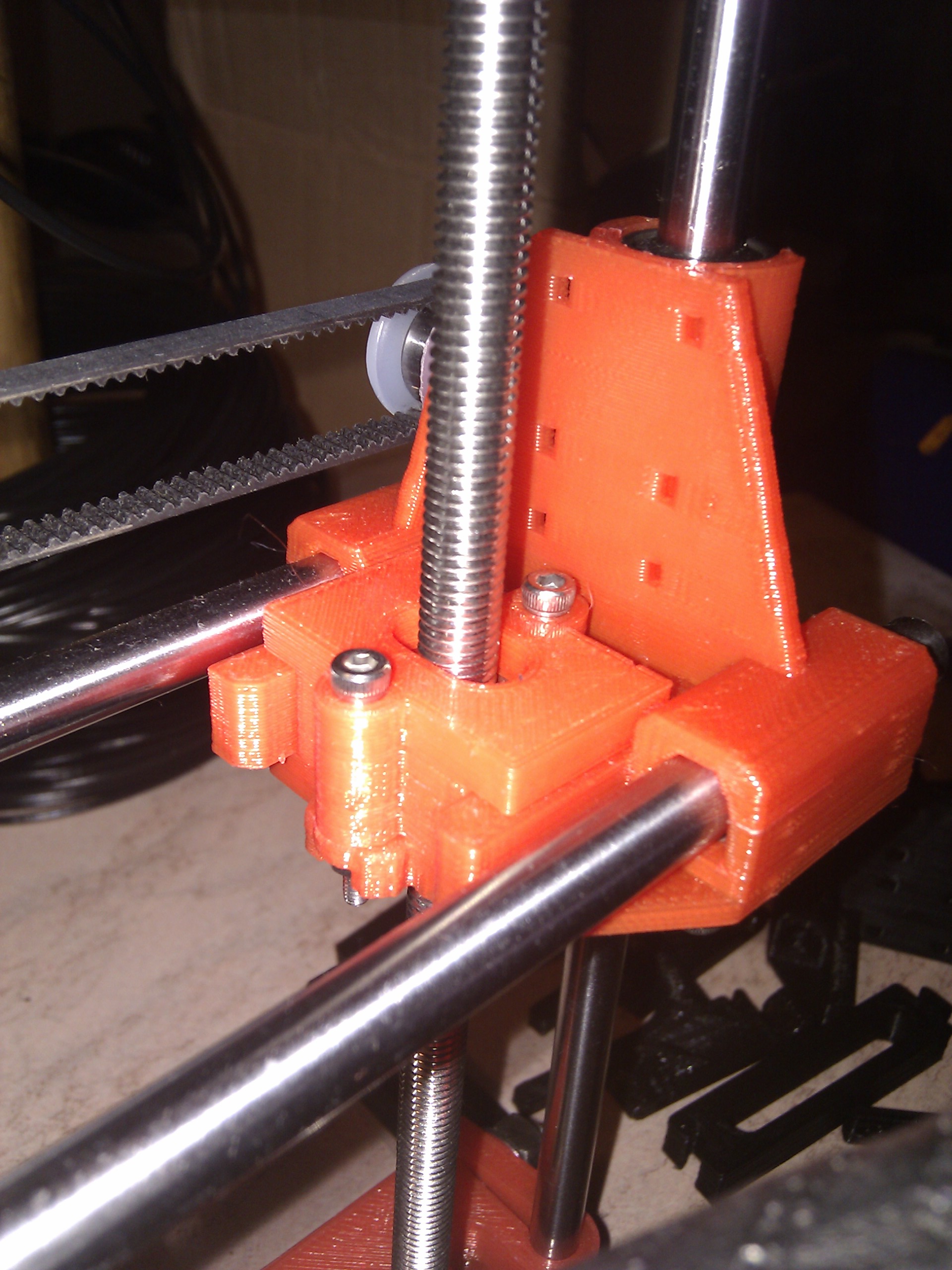

А может влиять конструкция оси Z?


Она отличается от стандартной. Решение мне в целом нравится. Сама гайка на оси не люфтит, но внутри каретки гайка люфтит 0.5 мм. Но, мне кажется, это не должно влиять, ведь ось х висит всей своей тяжестью. Как думаете?
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 14 окт 2012, 21:27

Походу Z гайка люфтит и по горизонтали тоже что и видно на фото. ПОдожми её с трёх сторон болтиками по типу как в seemecnc.У тебя сейчас при провороте Z шпильки каретка смещается относительно Z направлющих по горизонтали
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение adenis » 15 окт 2012, 05:30

karabas2011 писал(а):Походу Z гайка люфтит и по горизонтали тоже что и видно на фото. ПОдожми её с трёх сторон болтиками по типу как в seemecnc.У тебя сейчас при провороте Z шпильки каретка смещается относительно Z направлющих по горизонтали

Т.е. получается, что компенсация биения шпильки z зло? А биения действительно есть. А если жестко закрепить каретку с гайкой на оси z, чтобы не было ее перемещений по оси x, то не будет ли при этом вся ось x ходить ходуном при перемещениях по z?

Возможно мои вопросы ламерские, но хочу разобраться.
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 15 окт 2012, 12:33

Понятия не имею. У меня гайка притянута шайбой с помощью трёх болтиков. Подобные принты с периодом повторения равным шагу резьбы у меня были когда был люфт на гладких вертикальных направляющих
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 15 окт 2012, 14:59

Экструдер не щелкает периодически?

Добавлено спустя 1 час 9 минут 28 секунд:
вчера напечатал маленького слоника с габаритами примерно 45мм длиной, 20мм высотой и 12-13мм шириной, прикололо, что даже бивни тонюсенькие (меньше 1 мм) пропечатало, но печаталось сие чудо на стекле с сиропом и, естественно, с поддержками. Пока оторвал от стола - лопнул хобот, возле бивней была возможность перекусить поддержки щипцами, потому они остались, но при попытке срезать их возле ног - последние лопнули в тонких местах (чуть больше 2мм). В целом качеством печати доволен, но как очистить такую нежную модель - есть у кого-то опыт?
Сегодня попытаюсь все склеить обратно - как-то сплавлю с помощью ПЛА наверное...

Добавлено спустя 49 секунд:
может чистить чем-то вроде разогретого паяльника с тонким жалом?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение elmot » 15 окт 2012, 16:38

А стол нагреть до плавления сахара?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 15 окт 2012, 18:57

ну... у мя стол без нагрева пока... да и насколько я понял сахар начнет плавиться примерно вместе с пла... :)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение elmot » 15 окт 2012, 19:02

Да, действительно. Хотя ну подплавит тонюсенький слой на освании, ну и что?.
Раз подогрева нет - тогда водой отмочить
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 окт 2012, 17:32

что то не налаживаются у меня отношения с bowden экструдером.

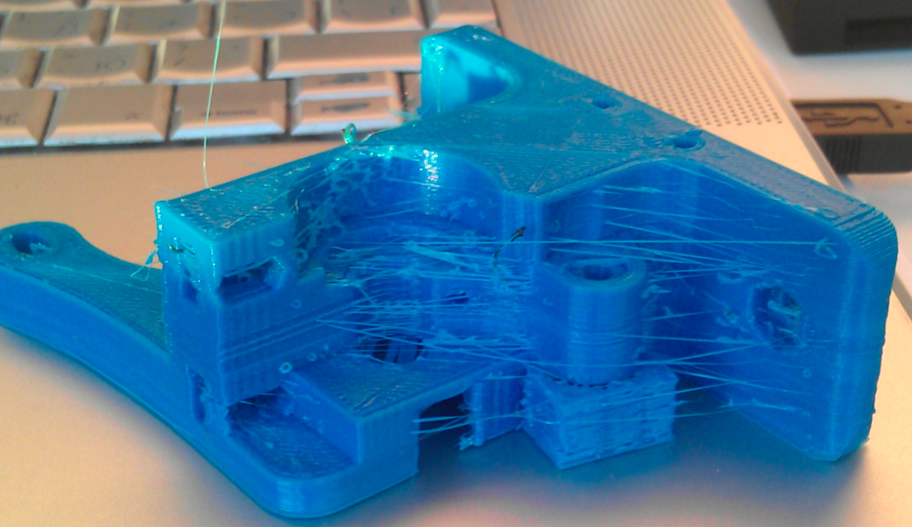

вот такая фигня получается:

он какой то в целом заторможенный, там где нужно давить он "разгоняется", там где нужно уже прекратить он все ещё давит.
сопли ретрактом не убираются, даже 4мм ставил
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 16 окт 2012, 19:03

как-то странно - местами все отлично, а местами далеко не очень...
У меня полностью убрать сопли то же не получилось - ретракт, что 0.5, что 3 - примерно одинаковый результат печати... может у тя внутренний диаметр трубки слишком большой и пруток колбасится внутри?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 окт 2012, 19:11

пруток 1.75, трубка внутри 2мм
если зажать пруток с одной стороны , то с другой стороны трубки длинной 50см пруток имеет люфт в 2 мм за счёт упругости
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 16 окт 2012, 19:31

сдаётся мне нужен гибкий привод прямо на экструдер типа как у бормашины
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
