Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 окт 2012, 20:33

думал, привод тросом плохо подходит поскольку сам экструдер подвижен, а привод тросиковой оболочкой типа пружины дает люфт под нагрузкой
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 16 окт 2012, 23:48

тогда как в советских зубных машинках - два колена в горизонте, два ремня - у экструдера будет ременный привод
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 окт 2012, 23:54

вариант :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 17 окт 2012, 00:28

вопрос на засыпку - это какой-то недостаток аль у всех так - при печати небольшой фигурки без поддержек на нарастании периметра - каждый слой периметр подгибает вверх (не успевает остыть даже с охлаждением), хотэнд его утюжит и раскачивает принт и если основание модели совсем тонкое, то есть непрохой повод ему треснуть... это у всех или у мя чегойт не так? печать пла.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 17 окт 2012, 10:23

это признак недостаточного охлаждения, у меня всегда так когда забуду подключить проводок к вентилятору.
как вариант увеличить время минимальное которое печатается слой, по опыту с недостаточным охлаждением в шестерне чтобы ее не тянуло вверх по углам один слой должен печататься не менее 15-20 сек
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 17 окт 2012, 11:02

мдя... у меня охлаждение организовано 4мя маленькими кулерами, расположенными под небольшим углом на 1мм выше сопла - 3 из них - купил как охлаждение винчестера, 5000 оборотов, но мало лопастей, а один снял со старой ЖФорс - с кучей лопастей и непонятной скоростью вращения. Так вот с видюхи охлаждает лучше, но все-равно не мгновенно, а винчестерные куда слабее... Наверное нужно на каждый сделать какой-то концентратор, так как 5000 об. это почти максимум для маленьких куллеров...

Добавлено спустя 1 минуту 12 секунд:
уменьшать скорость можно, и точность еще вырастет, но долго...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 17 окт 2012, 12:20

маленькие кулеры гудят сильно - на ночь печать запускать плохо :)
для себя не решил вопрос пока.
временно обдуваю все вместе большим карлсоном с 20 см лопастями :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 17 окт 2012, 12:53

:) ну я видел на одной из твоих фоток тот куллер - печать не сдувает? :)
Если честно, то не особо они и гудят... да и принтер у меня стоит в другой комнате, так что его не слышно, другое дело, сто они напрямую от БП через выключатель запитаны, и когда принт закончен - продолжают работать и потреблять...

Добавлено спустя 14 минут 55 секунд:
я кстати примерно представляю себе как сделать, но у меня пока очень ограниченные познания в Солиде, чтобы все прорисовать - не хватает пока времени и принтер до ума доводить, и Солид учить... Хотя в этой модели принтера мне осталось только шпильки на "З" заменить (на печати почти не отражается, но вижу, что кривые), добавить обогрев стола, сделать более качественный обдув и наверное все... Далее нужно новый делать - больше вряд ли в этом что-то вытяну...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение faeton13 » 18 окт 2012, 12:29

собери мелкие куллеры в один блок. суммарный поток от них вырастет.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 19 окт 2012, 09:38

я так и хочу, но нужно конструкцию нарисовать и напечатать...

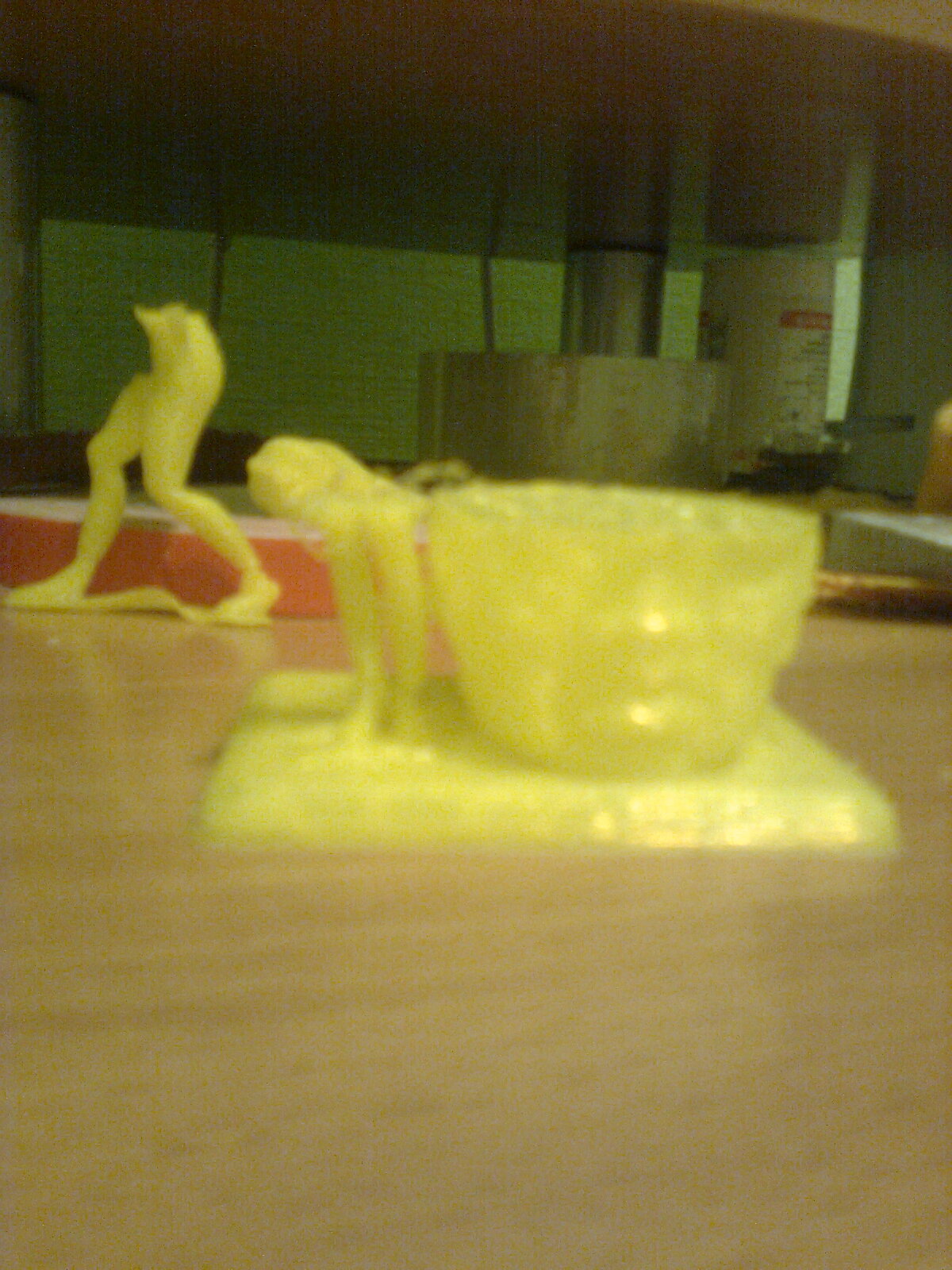

Вот прикладываю фотку - сорри за качество (с мобилки, так как фотик глючит в последнее время) - обидно, что так много напечаталось и треснуло обе ноги, при том именно тогда, когда я подошел посмотреть как дела - новый слой печати (через 2 мм они бы уже соединились и наверное бы выдержали), хотэнд делает проход и "пынь-пынь" и ноги уже колбасит... я вот думаю - обогрев стола поможет?
Кстати, на этой модели поставил в Брим "1" - думал, что добавит еще один наружный периметр - не добавило...
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение hudbrog » 19 окт 2012, 11:04

Один наружный периметр добавляется только на первом слое. На этой фотке сложно разобрать, но мне кажется он там есть )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 19 окт 2012, 12:59

на первом есть - это точно - сам видел, а на остальных нету... :(
Какой смысл тогда в Блиме - добавить чтобы крепче печать держалась на столе?
Я так понял, что нельзя сделать всю модель толще с помощью слайсеров?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 19 окт 2012, 13:08

модель нет, стенку можно
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 19 окт 2012, 13:28

да то понятно - больше периметр поставить, но что если толщина модели (нога и рука) в узком месте не позволяет поставить периметр больше 2х? ладно - будем думать как с этим делом бороться...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 19 окт 2012, 13:54

все равно ставить - будет сплошное заполнение
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
