3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 12 окт 2012, 11:41

ReaN писал(а):народ, подскажите - хот-энд должен сидеть намертво жестко? Просто у меня он с небольшим усилием (пальцами) ходит в стороны туда-сюда, при печати, когда попадает на небольшую соплю, то даже может ее обойти... вот я и думаю - стоит его заневолить или так должно быть?

была такая проблема, нужно закрепить жестко, я бы даже сказал максимально возможно жестко, причем проверить так же жесткость закрепления экструдера на каретке (если это не bowden)

Добавлено спустя 12 минут 8 секунд:
scanvs писал(а):Вот одновременный принт четырых 20*20 кубиков. Тоже видна периодичность, но в каждом кубике в разных местах по высоте.

мне кажется здесь видно проблемы посадки/натяжения ремней по обеим осям.
Смотрим равномерность приподнимания ремня над шпулей при перемещении , идеальная картина - плоская часть ремня не подпрыгивает вовсе, крайне не допустима ситуация попадания зуба шпули на зуб ремня.
Хорошо если ремень по опорным подшипникам проходит плоской частью (для этого допустимо ремень перевернуть кручением)
Хорошо если опорные подшипники имеют щечки не в виде шайб и вращающиеся вместе с подшипником (чтобы не тереться о шайбы)
Важно чтобы ремень был хорошо натянут (это уменьшает люфты и колебания), при этом обратить внимание чтобы натяжение ремня не вносило прогиб в механику (не нужно из валов делать пару лук-тетива :) ). Нормальное натяжение это когда на полной длине ремня его пальцем можно прогнуть на 5мм (усилие не очень большое, как клавишу давим на клавиатуре) при этом на 10 см отрезке (пододвинуть каретку ближе) почти не прогибается.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 12 окт 2012, 12:26

у меня кстати именно bowden... чегой-то мне он больше нравится - Х легче, да и вибрации (пусть и минимальные) не передаются на каретку... Хотэнд сегодня попробую зафиксировать, хоть это сложно наверное будет с кривыми деталями индусов...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 12 окт 2012, 12:34

На днях получил посылку с фторопластовой трубкой для bowden.
буду пробовать. Смущает свободный ход прутка порядка 2 мм (на метре подающей трубы). получается ретракт нужно делать порядка 3-4мм :shock: это много дополнительного времени ...
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 12 окт 2012, 13:31

В Питере нет таких трубок? Я нашел пару фирм, пока правда не звонил, которые вроде как продают тефлоновые трубки разных диаметров по-метрам. На следующую модель мне нужна будет длиннее, так как хочу довести рабочую зону до 30х30х30см. Да, согласен - ретракт работает несколько странно, но я более 1мм пока не ставил - даже на 0.5 мм соплей практически не наблюдается, а когда идет на длинное расстояние, то нить тянется не толще волоса - пока признал это позволительным...

Добавлено спустя 44 секунды:
правда, напомню, что я пока печатаю только ПЛА - до АБС не дошел еще...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 13 окт 2012, 00:28

om2804 писал(а):тогда перефразирую вопрос.
Слева Slic3r, справа KisSliser. Высота слоя 0,25мм. Скорость печати 20 мм/с. Заливка 50%. Толщина периметра - 0.75мм. Есть какие-то проблемы у этих принтов?

на ребре правого кубика отображается шаг Z резьбы. Люфты кареток на оси Z.
Когда ты их устранил - периодичность исчезла.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 13 окт 2012, 02:05

да не, сейчас ничего не люфтит. Что первый, что второй принт уже с убранными люфтами печатался. Кстати, можешь показать фото своего кубика? Принтеры всё таки одинаковые
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение adenis » 13 окт 2012, 13:07

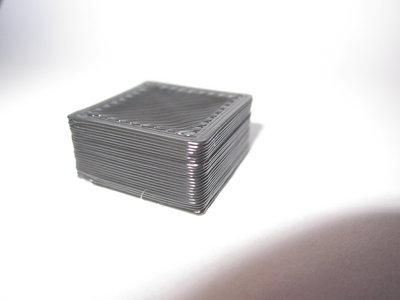

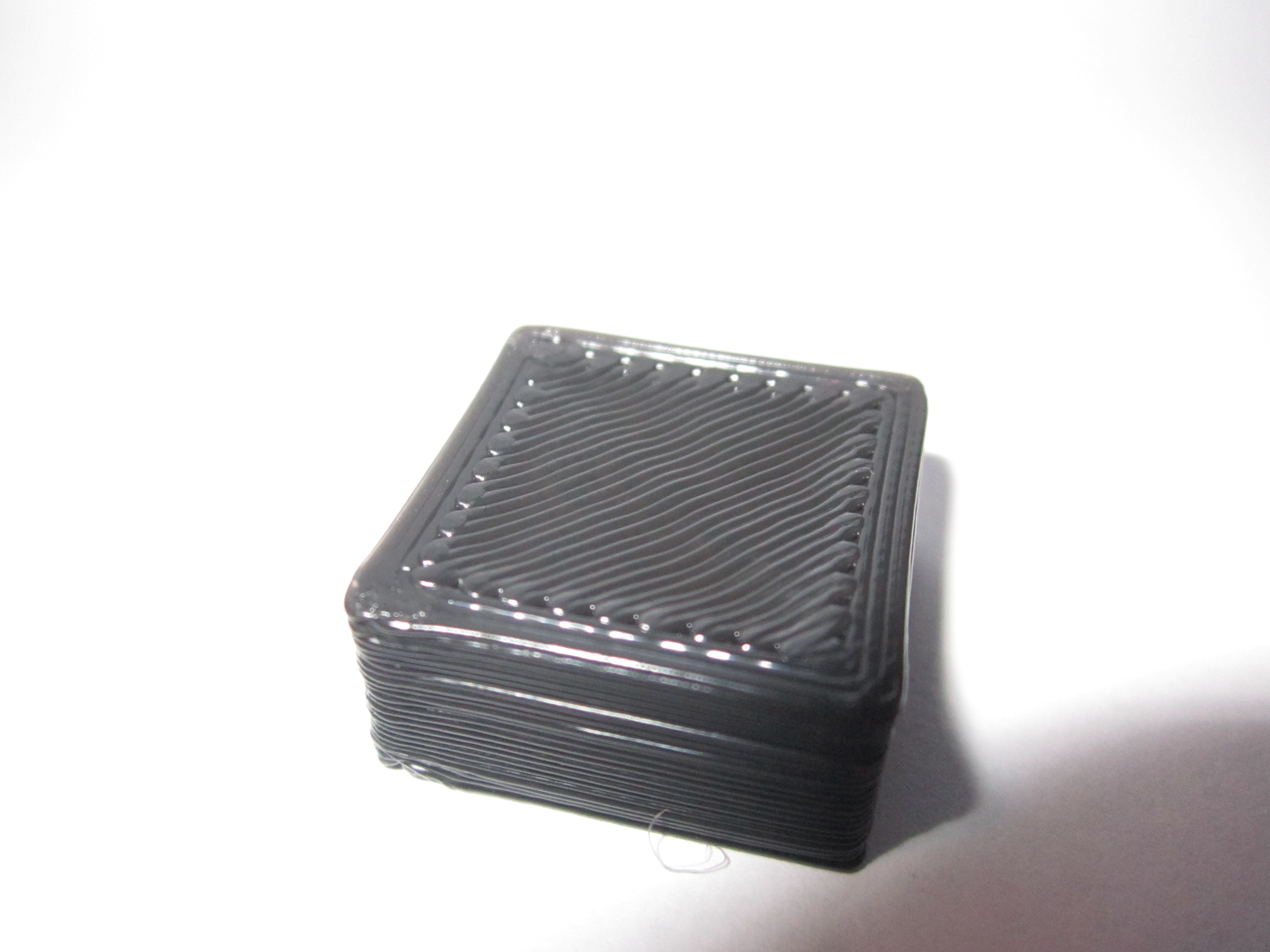

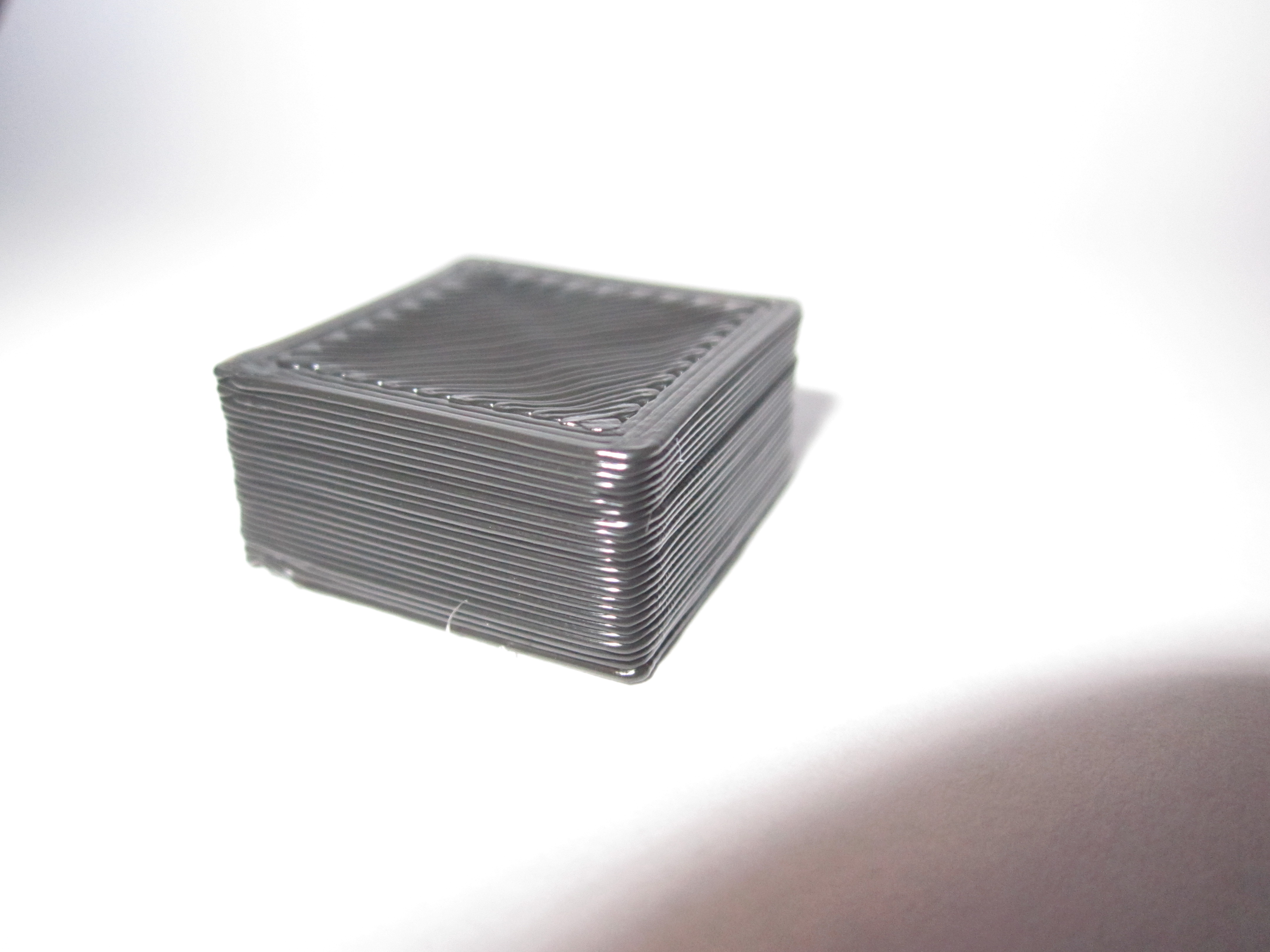

Собрал свой первый принтер - прюшу. Откалибровал... вроде :).

напечатал пару кубиков. мтериал PLA 3мм. Температура хотэнда 185, стола 60

Гуру, посмотрите пожалуйста. Не нравится мне ребенка на гранях. Ощущение, что по х и у позиционирование не точное. Хотя при калибровке все было точно.

Слой 0.28

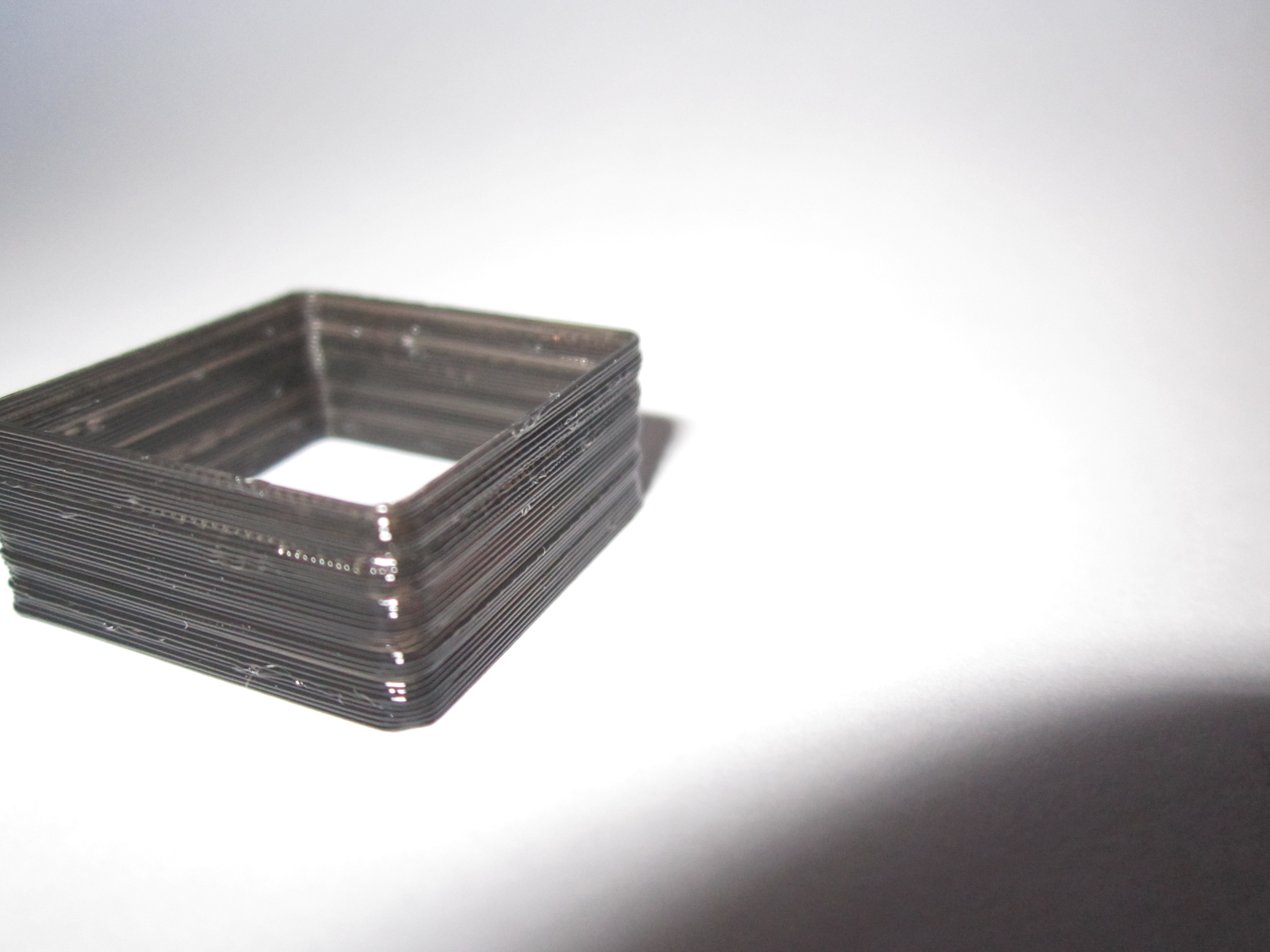

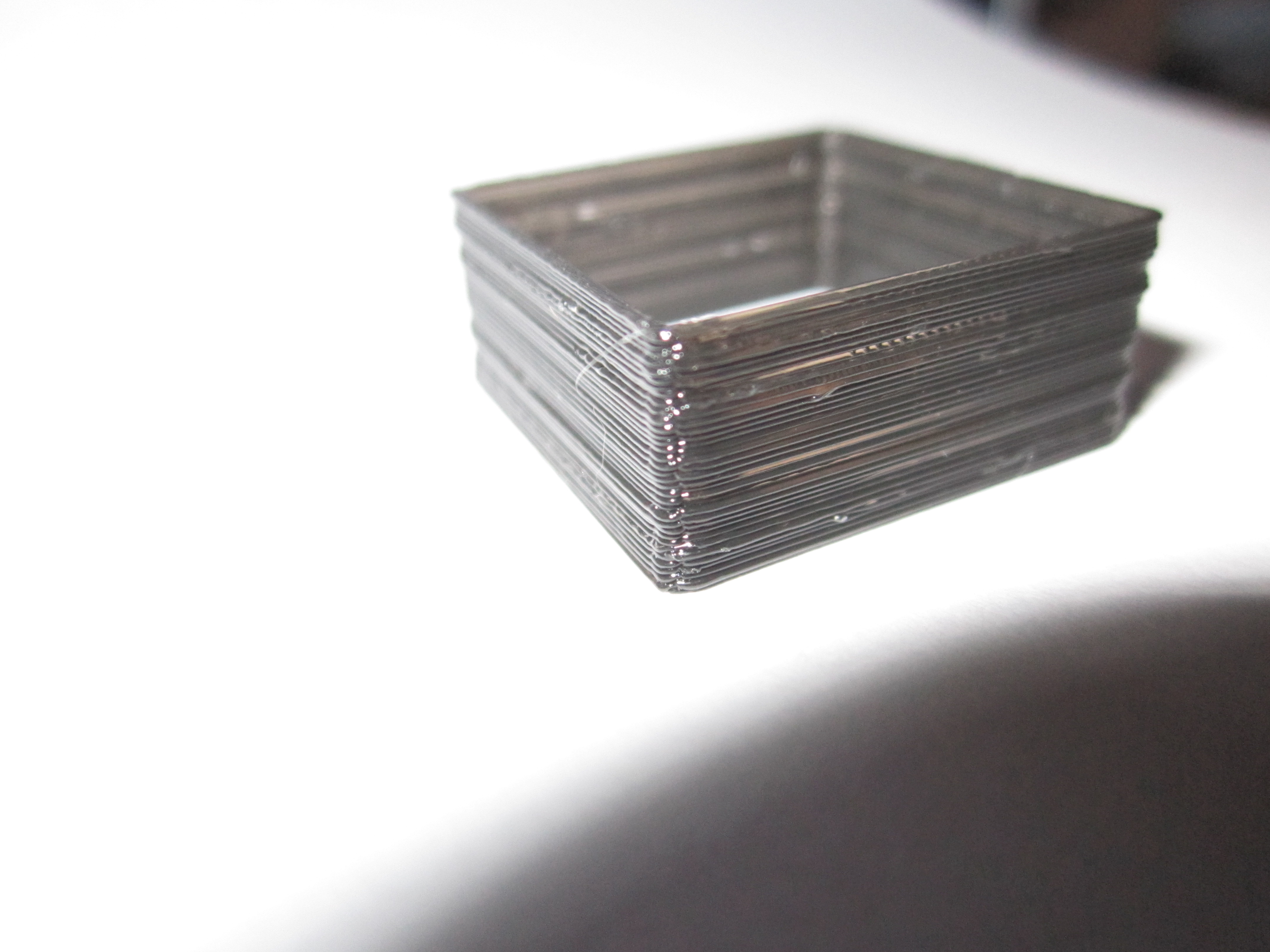

А на этом кубике еще и верхний слой провалился.
Слой 0.4
Вложения
Последний раз редактировалось adenis 13 окт 2012, 22:26, всего редактировалось 2 раз(а).
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Romeo » 13 окт 2012, 16:45

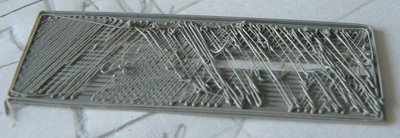

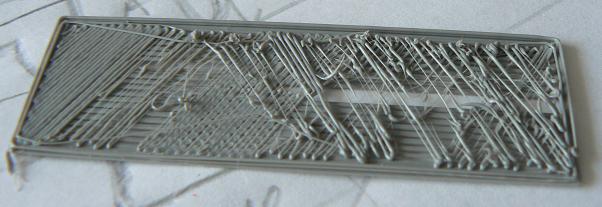

Плохо давится пластик АБС. Температура 210 градусов.
Такие разрывы появляются только при высокой скорости печати. В чём дело?
Вложения
Аватара пользователя
Romeo

Сообщения: 320
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ReaN » 13 окт 2012, 19:05

я думал, что абс печатают где-то на 240гр...

Добавлено спустя 2 минуты 40 секунд:
setar писал(а):На днях получил посылку с фторопластовой трубкой для bowden.
буду пробовать. Смущает свободный ход прутка порядка 2 мм (на метре подающей трубы). получается ретракт нужно делать порядка 3-4мм :shock: это много дополнительного времени ...


Сетар, не знаю что у тя там за болт, но у меня 3мм ретракт - это пиндец - попробовал печатать с ретрактом 3мм модель с поддержками - засорил болт за пару минут, без поддержек не засоряет, но местами получаются микро-дырки в периметре... (скорость ретакта 30мм/с)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение hudbrog » 13 окт 2012, 20:15

Romeo писал(а):Плохо давится пластик АБС. Температура 210 градусов.
Такие разрывы появляются только при высокой скорости печати. В чём дело?

Как ни странно, в вопросе содержится ответ. Плохо экструдирует на такой скорости печати =) Причин может быть несколько, начать стоит с калибровки экструдера и определения максимальной скорости экструзии для вашего случая, сетар где-то описывал как это делается =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Romeo » 13 окт 2012, 20:51

hudbrog, спасибо.
Аватара пользователя
Romeo

Сообщения: 320
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 13 окт 2012, 21:36

adenis писал(а):напечатал пару кубиков. мтериал PLA 3мм

картинки перевыложите пожалуйста в виде вложений
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение adenis » 13 окт 2012, 22:29

Спасибо, поправил, но по непонятной причине одна картинка продублировалась.
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 14 окт 2012, 01:18

om2804 писал(а):да не, сейчас ничего не люфтит. Что первый, что второй принт уже с убранными люфтами печатался. Кстати, можешь показать фото своего кубика? Принтеры всё таки одинаковые


http://imgur.com/a/axpwY
здесь что-то было, весной снимал ещё без нагревпанели, крупные фотки с мелким шагом где-то валяются
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 14 окт 2012, 02:12

Romeo писал(а):Плохо давится пластик АБС. Температура 210 градусов.
Такие разрывы появляются только при высокой скорости печати. В чём дело?

Коллеги, предлагаю в таких вопросах писать принтер которым располагаем, слайсер
пример: Mendel90 / RAMPS / Wade 1.75 ABS / Slic3r

Добавлено спустя 57 секунд:
вопрос мой к неизвестному типу экструдера, я вот сейчас bowden настраиваю - похожие проблемы.

Добавлено спустя 2 минуты 4 секунды:
ReaN писал(а):Сетар, не знаю что у тя там за болт, но у меня 3мм ретракт - это пиндец - попробовал печатать с ретрактом 3мм модель с поддержками - засорил болт за пару минут, без поддержек не засоряет, но местами получаются микро-дырки в периметре... (скорость ретакта 30мм/с)

да самый обычный болт только ретракт по моему разумению должер быть рывковый, у меня 300мм/с стоит

Добавлено спустя 2 минуты 40 секунд:
adenis писал(а):Собрал свой первый принтер - прюшу. Откалибровал... вроде :).

напечатал пару кубиков. мтериал PLA 3мм. Температура хотэнда 185, стола 60

Гуру, посмотрите пожалуйста. Не нравится мне ребенка на гранях. Ощущение, что по х и у позиционирование не точное. Хотя при калибровке все было точно.

тут такое дело, такой деффект проявляется у многих пока к единому мнению не пришли о причинах.
попробуй уменьшить максимальную скорость z в прошивке - исчезает волна ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
