3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 07 авг 2013, 04:03

FireFly писал(а):как вариант один моторчик "стукнутый" и подклинивает, самую малость. Можно попробовать поменять местами - с других осей снять.

Заменил отстающий мотор и стало синхронно. Видать действительно оказался "стукнутый"

Кстати у кого нибудь есть опыт использования DRV8825 ? У меня они что-то очень плохо работают =(
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение FireFly » 07 авг 2013, 04:13

у нас один принтер на них пашет, ничего так, проблем нет, но по большому счету деление шага на 32 особо и не нужно в обычной кинематике
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 07 авг 2013, 15:54

FireFly писал(а):у нас один принтер на них пашет, ничего так, проблем нет, но по большому счету деление шага на 32 особо и не нужно в обычной кинематике

У меня все 4 драйвера крутят двигатели с жутким скрежетом и рывками. Что не так вообще ума не приложу. :(
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 14 авг 2013, 18:08

Привет!

Вот у многих я видел что ремень переворачивают на подшипнике, чтобы он крутился гладко по плоской поверхности.
Где найти тему про это переворачивание? Хотелось бы увидеть фото-видео обзор сравнения печати с перевернутым ремнем и без.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение faeton13 » 15 авг 2013, 14:03

Radus писал(а):Привет!

Вот у многих я видел что ремень переворачивают на подшипнике, чтобы он крутился гладко по плоской поверхности.
Где найти тему про это переворачивание? Хотелось бы увидеть фото-видео обзор сравнения печати с перевернутым ремнем и без.

посмотри блог гидрораптора - он ввел этот лайфхак.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Radus » 24 авг 2013, 01:09

Решил проблему с не работающими DRV8825!
Поставил новую прошивку Marlin и драйверы отлично заработали. А предыдущая была Sprinter.
Возможно виноват параметр MAX_STEP_FREQUENCY.
В марлине он 40000 а в sprinter он 30000. Возможно частоты не хватало вот моторы и работали с жутким скрежетом.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , типовые проблемы и методы устранения

Сообщение nik1311 » 27 авг 2013, 22:43

В чем может быть причина регистрация MINTEMP для хотенда, кроме проблемы контакта термистора? Уже очередной раз запарывается печать - останавливается с этой ошибкой.
nik1311

Сообщения: 16
Зарегистрирован: 04 июл 2013, 04:06

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 28 авг 2013, 02:04

контакт нагревателя ;
просадка источника питания по мощности ;
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение MAD_Deimon » 28 авг 2013, 17:40

Всем привет.
Имею в распоряжении Prusa i2 + RAMPS 1.4 (SD) + slic3r
Слой печати 0.2 (сопло 0.4), печатаю АБСом, скорость перемещения головки при экструзии - 30мм/с, внешний периметр 20, свободный ход 60.

Есть проблема с печатью элементов нависающих под углом от 30 и более градусов от вертикали.

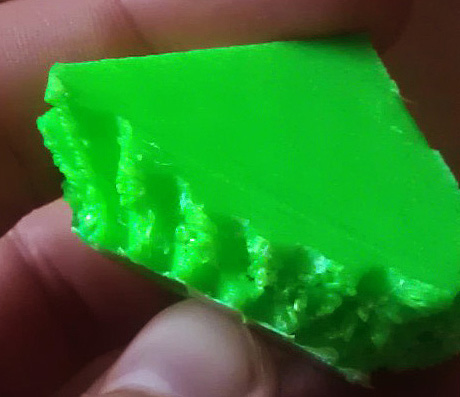

Вот пример напечатанного элемента шестеренчатого кубика (GEAR CUBE)


На примере распечаток Radus'а вижу, что результат должен быть лучше.


При печати каждого нового слоя периметра, вершины зубьев шестеренки задираются вверх, что и вызывает такое сильное снижение качества. Применение охлаждения - качество улучшает, но до идеала еще далеко. Пробовал охлаждение боковое, кольцевое, общее. Лучше всего получается с боковым обдувом (у меня распечатанное сопло для обдува дует прям точно под кончик горячего сопла).

Может более опытные коллеги подскажут направление мыслей? :)

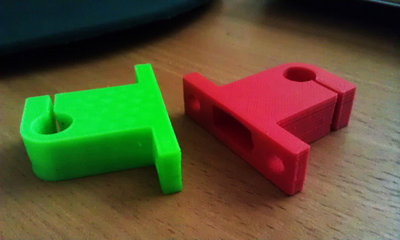

Вот пример печати вертикальных стенок. (может по ним проблему будет видно)
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: 3D печать , типовые проблемы и методы устранения

Сообщение porex » 28 авг 2013, 18:23

100% отсутствует обдув и возможно перегрет пластик.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dimazzzz » 29 авг 2013, 01:25

Может кто нибудь сталкивался. При создании файла stl в solidworks и печати её наружный диаметр например кольца, получается в размер, но вот внутренний на 1.5 мм меньше. Это ошибка конвертации solidworks или при печати Skeinforge 50? :cry:
Пластик ABS 1.75 в ассортименте от 650 руб. за 1 кг.
Распечатаю на заказ
http://ur8.ru
Dimazzzz

Сообщения: 66
Зарегистрирован: 14 авг 2013, 21:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение porex » 29 авг 2013, 01:33

У меня SolidWorks и Slic3r работают нормально. Кстати при сохранении в stl в опциях качество, галочка напротив точно стоит?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 29 авг 2013, 01:44

MAD_Deimon писал(а):При печати каждого нового слоя периметра, вершины зубьев шестеренки задираются вверх, что и вызывает такое сильное снижение качества. Применение охлаждения - качество улучшает, но до идеала еще далеко. Пробовал охлаждение боковое, кольцевое, общее. Лучше всего получается с боковым обдувом (у меня распечатанное сопло для обдува дует прям точно под кончик горячего сопла).

если не помогает обдув - увеличивать время между печатью каждого последующего слоя (замедлением скорости печати или увеличением одновременного количаства печатных элементов)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dimazzzz » 29 авг 2013, 02:23

porex писал(а):У меня SolidWorks и Slic3r работают нормально. Кстати при сохранении в stl в опциях качество, галочка напротив точно стоит?

Да! Тоже первым делом это проверил. Придется наверное с Slic3r разобраться.
Пластик ABS 1.75 в ассортименте от 650 руб. за 1 кг.
Распечатаю на заказ
http://ur8.ru
Dimazzzz

Сообщения: 66
Зарегистрирован: 14 авг 2013, 21:33

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 29 авг 2013, 04:06

Dimazzzz писал(а):
porex писал(а):У меня SolidWorks и Slic3r работают нормально. Кстати при сохранении в stl в опциях качество, галочка напротив точно стоит?

Да! Тоже первым делом это проверил. Придется наверное с Slic3r разобраться.

вероятно это термоусадка
а как вы калибровали X и Y ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
