3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 16 июл 2013, 14:32

почти все сталкивались
решается правильной насечкой (крупной) и кольцевыми проточками на прижимном ролике и болте
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Razek » 16 июл 2013, 17:16

проточку подшипника можно сделать этим гаджетом http://www.thingiverse.com/thing:24698
Razek

Сообщения: 62
Зарегистрирован: 21 янв 2011, 15:45

Re: 3D печать , типовые проблемы и методы устранения

Сообщение porex » 16 июл 2013, 23:57

setar писал(а):например картоном из коробок обклеенным фольгой алюминиевой отражающей (или аллюмо-скотч лентой)

Картон не будет давать дополнительный изгиб?
setar писал(а):или силиконовым ковриком непосредственно под нагреватель (так и тепло держать лучше будет)

Где такой найти можно?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 17 июл 2013, 00:03

картон это просто прокладка, не вносит изгиба.
силиконовый коврик в магазинах кухонных
используется как подложка для запекания ~450р за 300x300x3мм
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение nik1311 » 17 июл 2013, 02:06

Решил проблему с нагревом стола. Оказалось термистор врет, показывает ниже чем есть, в итоге показывает чуть ниже температуры на стекле, стол греется нормально - стекло+пиво работает). Транзистор принудительно охлаждаю.
nik1311

Сообщения: 16
Зарегистрирован: 04 июл 2013, 04:06

Проблема при печати ABS на Replicator 2x

Сообщение panko13 » 26 июл 2013, 06:15

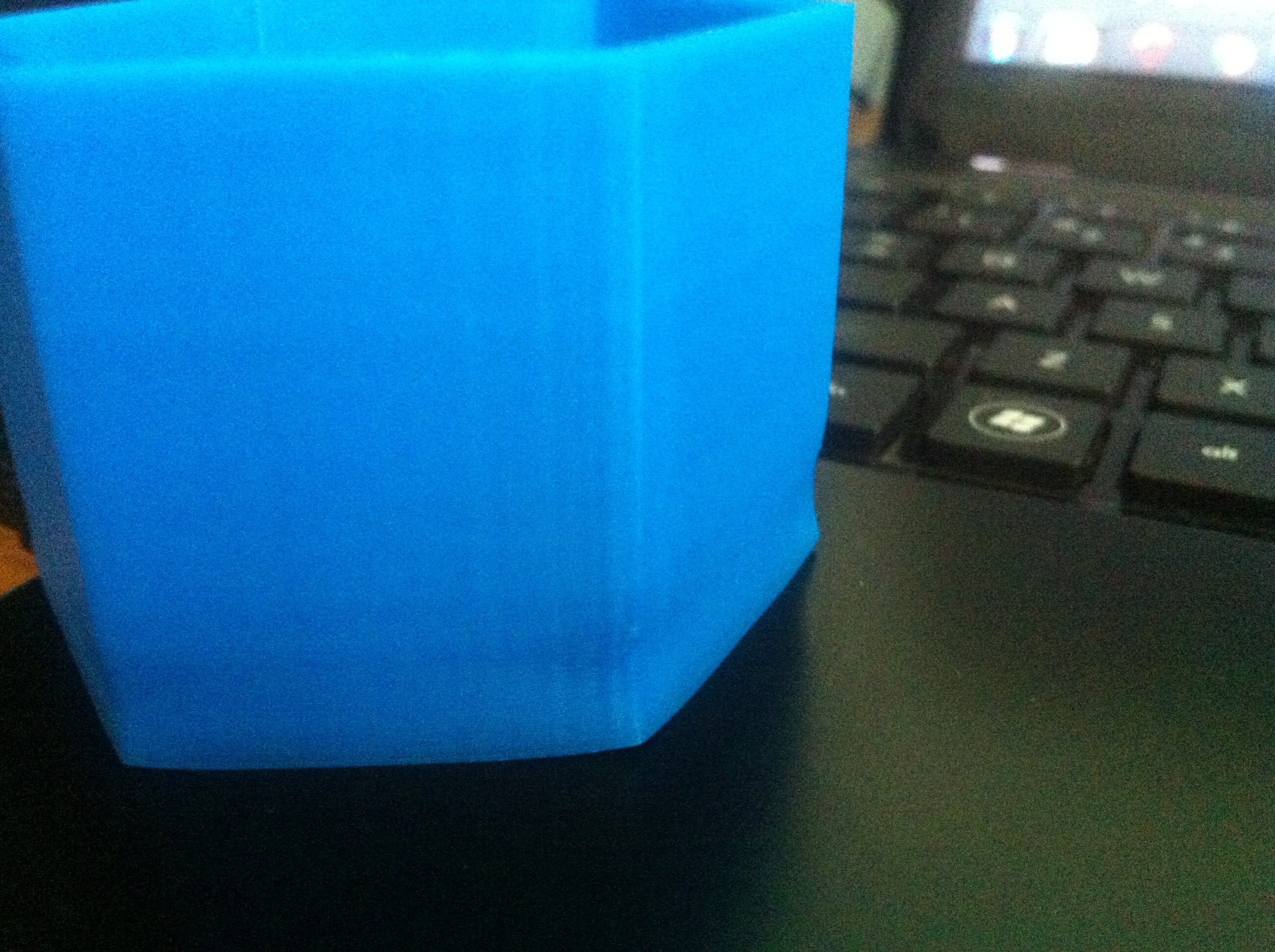

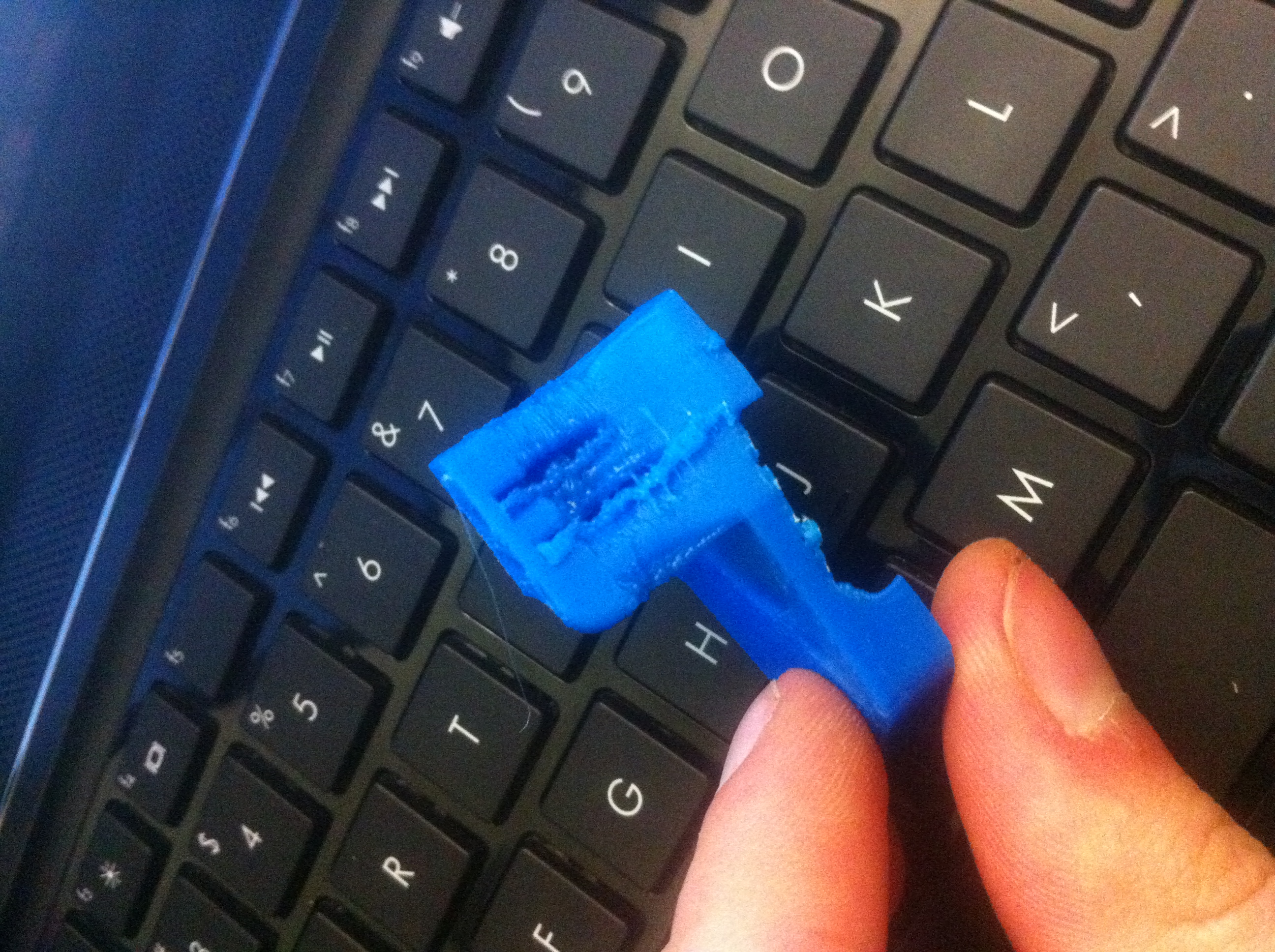

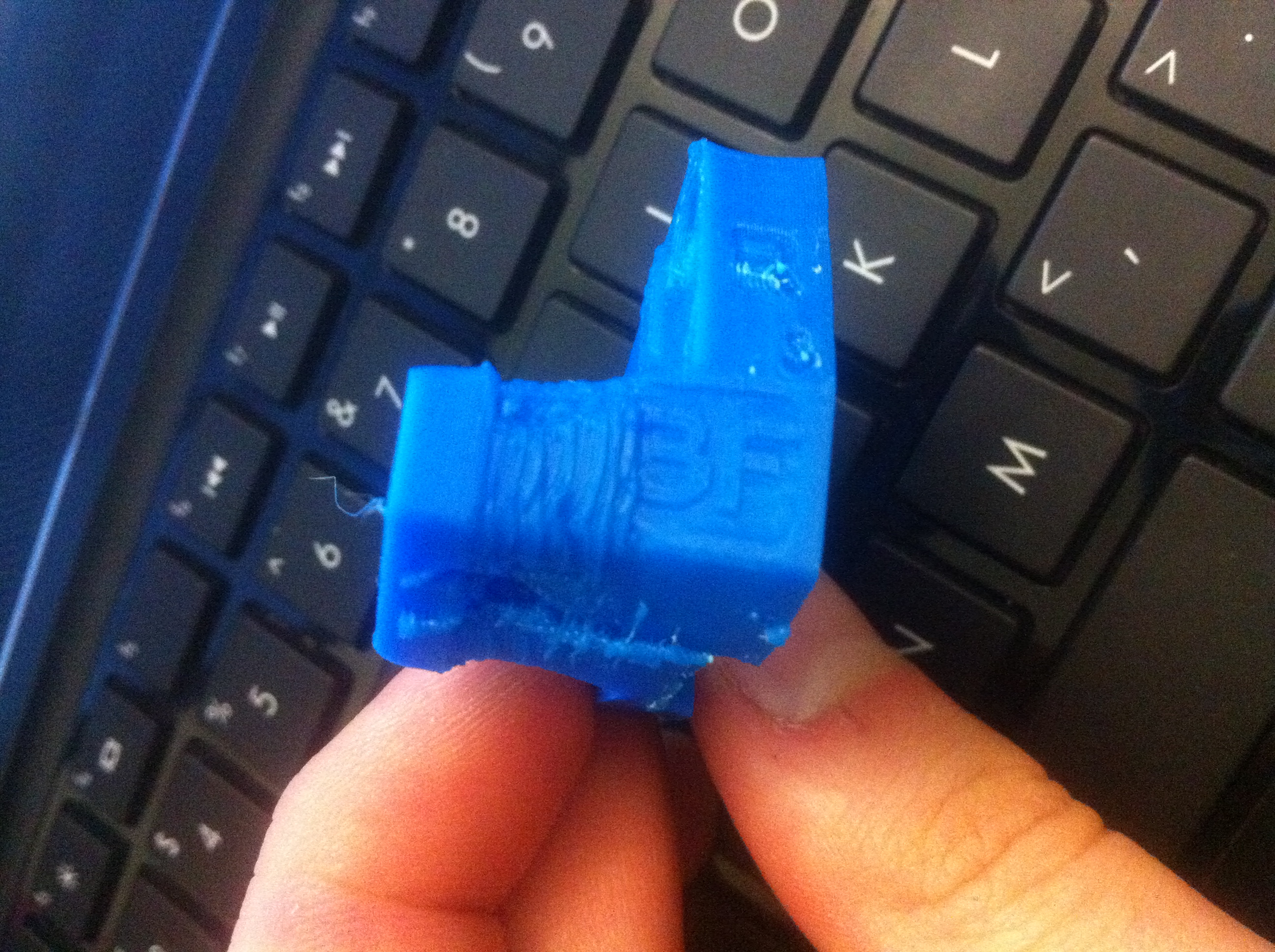

Всем привет. Столкнулся в проблемой при печати на Replicator 2x . Печатаю ABS пластиком, имеется пластик от 3-х производителей( включая Makerbot. При печати 0.1 мм все 3 пластика дают вот такую усадку, при печати 0.2 мм усадку дают 2 пластика, при печати 0.3мм -как повезет, вообщем качеством полностью не доволен. Обратил внимание , что если навести феном то качеств улучшается, нету данной усадки. Печатаю при температуре 230-240, платформа 110-120.При печати мелких деталей складывается ощущение что принтер раскатывает как катком новые слои , незнаю как решить данную проблему. Надеюсь на вашу помощь.
Вложения
panko13

Сообщения: 6
Зарегистрирован: 16 июл 2013, 00:44

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 26 июл 2013, 06:39

это не усадка
это перегрев, по-моему
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение mVit » 26 июл 2013, 13:45

сделать обдув. однозначно.
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 27 июл 2013, 00:58

om2804 писал(а):это не усадка
это перегрев, по-моему


на верхнем фото перегрев однозначно. Либо обдувать либо поставить печататься сразу 3-4 таких детали
на нижнем недогрев.

принтер откалибровать как положено.

закрыть доступ воздуха снвружи и держать внутри принтера 45С
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение panko13 » 27 июл 2013, 01:17

Всем спасибо, сейчас пришел новый пластик-с ним вроде все получше, но все же хочется найти проблему, по-поводу обдува-не нарушаю "герметичности" камеры вроде неду даже предположений какой туда обдув поставить. все думал о промышленном фене, но теперь подумываю о кулерах по углам. Может гуру подскажет что нибудь дельное?
P/s Ищу обладателей Replicator 2x .
panko13

Сообщения: 6
Зарегистрирован: 16 июл 2013, 00:44

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 27 июл 2013, 22:20

panko13 писал(а):Всем спасибо, сейчас пришел новый пластик-с ним вроде все получше, но все же хочется найти проблему, по-поводу обдува-не нарушаю "герметичности" камеры вроде неду даже предположений какой туда обдув поставить. все думал о промышленном фене, но теперь подумываю о кулерах по углам. Может гуру подскажет что нибудь дельное?
P/s Ищу обладателей Replicator 2x .

причём тут герметичность и фен? кулер есть на экструдере, который под сопло дует?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение panko13 » 28 июл 2013, 05:06

Как раз таки нету такого кулера, печатаю ABS пластиком ,сейчас думаю установить 2 кулера сзади за столом и поставить термодатчик чтобы кулера включались при определенной температуре, или лучше просто чтобы постоянно работали? Прошу совета.
panko13

Сообщения: 6
Зарегистрирован: 16 июл 2013, 00:44

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 28 июл 2013, 05:16

для АБС обдув обычно на периметре включают только
Обдувать лучше не сбоку, а делать кольцевой обдув, чтобы дул прямо под сопло
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 28 июл 2013, 19:38

panko13 писал(а):Как раз таки нету такого кулера, печатаю ABS пластиком ,сейчас думаю установить 2 кулера сзади за столом и поставить термодатчик чтобы кулера включались при определенной температуре, или лучше просто чтобы постоянно работали? Прошу совета.
j

кулеры будут охлаждать и стол (если стол конечно нагревной) в том числе что весьма не желательно.
надо делать как все - точечный обдув под сопло. Но это если печатать по одной детали. Всегда можно расположить на столе несколько деталей так чтоб время печати слоя было достаточно большое для охлаждения.

Репликатор 2х я так понял имеет закрытый корпус. Для больших деталей это хорошо. Желательно иметь датчик температуры воздуха внутри.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение panko13 » 29 июл 2013, 01:48

Уже приобрел термореле,сзади за столом расположу 2 куллера которыые будут держать температуру внутри принтера необходимой , а вот по-поводу точечного обдува-не знаю нужен ли он мне , когда пластик не успевал застыть я брал фен и просто напрявлял на модельку-все сразу начинало печатать идеально, слои в 100 микрон -не проблема, поэтому думаю что точечный обдув не нужен. Спасибо за советы.
panko13

Сообщения: 6
Зарегистрирован: 16 июл 2013, 00:44
