3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 30 янв 2013, 05:36

Всё равно куда колбасит X и Y (для этого есть направляющие). Смещений по X и Y нет. Проблема именно с неравномерной высотой слоёв. А это шпилька + гайка. Гуглил, конкретных решений пока не нашёл. Как дела интересно с этим у ростока? Там ведь резьбы нет

Добавлено спустя 3 часа 47 минут 27 секунд:
Вот. Нагуглил http://forums.reprap.org/read.php?1,167193,167846. И опять всё решается добавлением люфт. И ещё http://blog.lincomatic.com/?p=654
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Rustam » 31 янв 2013, 19:56

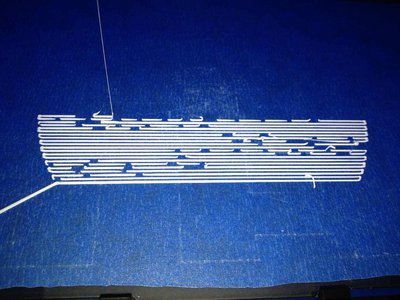

При печати с подложкой(Raft) на подложке получаются разрывы, при этом слышен щелчок экструдера, чувствуется вибрация.

Выглядит это вот так:


На визуализации все нормально - подложка цельная.
Кроме подложки печатает хорошо, оболочку и заполнение делает без разрывов.
Принтер: Replicator 2.

UPD:

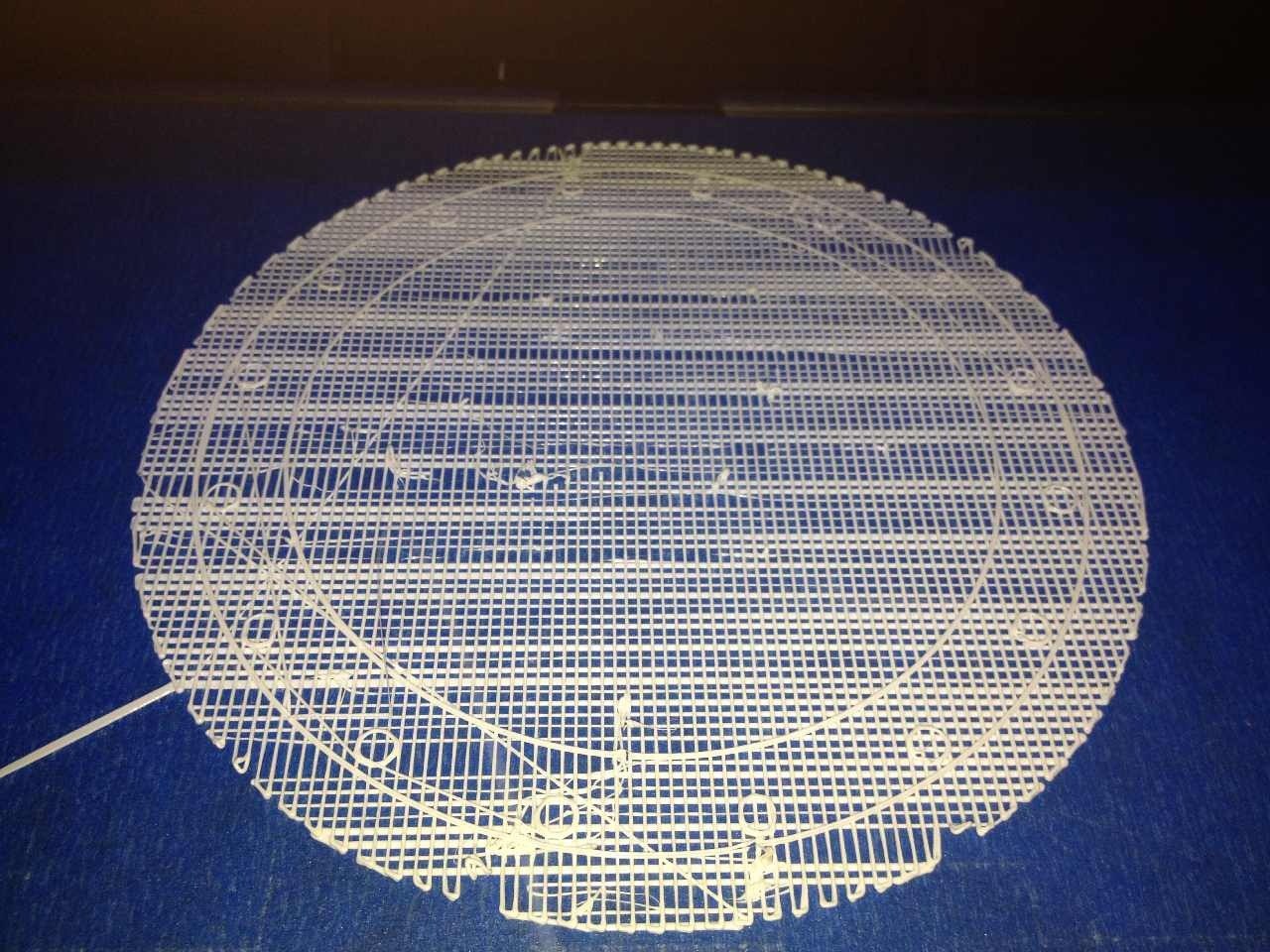

Следуя инструкции сделал ему "Adjusting the Plunger", только наоборот (расслабил поршень экструдера). Разрывы и щелчки пропали. Однако первый слой подложки он размазал процентов на 10-15, и некоторые линии значительно тоньше остальных. Второй и третий слой подложки сделал почти идеально, если не считать зацепов за размазанный первый слой.


Регулировку платформы делал вчера - была хорошей. Если только не сбил ее при регулировке поршня, то проблема не в ней. Завтра попробую перерегулировать, и напечатать что-нибудь без подложки, проверю что поменялось.

п.с.: винт для регулировки поршня расположен крайне неудобно - за кулером, который очень туго отворачивается, при таких нагрузках все болтается, кажется что вот-вот голову оторвешь :(
Rustam

Сообщения: 10
Зарегистрирован: 19 янв 2013, 13:07
Откуда: Уфа

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 31 янв 2013, 21:52

температура мала
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Rustam » 31 янв 2013, 22:04

setar писал(а):температура мала

Спасибо за подсказку. Попробую уже завтра увеличить температуру.

Уточните, маленькая температура вызывает первую проблему? Или вторую?
То есть мне сейчас надо затянуть обратно поршень и повысить температуру, или поршень оставить как сейчас? Сейчас уже разрывов нет, только недостаточная приклейка к платформе.
Температура стоит 230, пластик ПЛА. Какую посоветуете? Или только методом проб и ошибок? До какой температуры можно поднимать без опаски?
Rustam

Сообщения: 10
Зарегистрирован: 19 янв 2013, 13:07
Откуда: Уфа

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 31 янв 2013, 23:32

230 для ПЛА много, такая температура для АБС в самый раз. 170-190 где-то надо.
У вас датчик на хотэнде не врёт?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 01 фев 2013, 00:45

Да, для pla это перебор, образуется густая пробка расплава, и стопорит экструдер.
Хотя по фотке я бы сказал что это abs. Попробуйте растворить пластик в ацетоне.
Abs растворяется а pla разрушается в крошку
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 01 фев 2013, 04:11

Заметил, что у меня куб получается наклоненным по Y от меня (учитывая, что я смотрю со стороны нуля кровати). Наклон небольшой. Что может быть?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 01 фев 2013, 09:36

параллелограмом зекреплены валы Y ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 01 фев 2013, 14:45

да, параллелограмм. валы закреплены
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 01 фев 2013, 16:08

я имею ввиду что валы Y закреплены не под 90град к X, вот так : /_/
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 01 фев 2013, 17:16

Не, наклон не X/Y. Наклон Y/Z. Так если бы по оси Y были пропуски шагов. Но на пропуски не похоже. Вачером сфоткаю.
Заодно и перпендикулярность валов Z и Y проверю
Последний раз редактировалось om2804 01 фев 2013, 17:23, всего редактировалось 2 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 01 фев 2013, 17:22

посмотри первую фотку этой темы :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 02 фев 2013, 05:03

шпульки закрепил на всякий случай. непомогло
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 02 фев 2013, 12:10

если у тебя неравномерность по Z то когда слой толще нужного и соответственно пластика идёт меньше - должна наблюдаться канавка по _всему_ периметру. И наоборот когда слой уже - пластик выпирает и и будет торчать равномерно опять таки по всему периметру. Такое наблюдается зрительно?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 02 фев 2013, 17:35

ну это как раз то, о чём я писал выше - неравномерное перемещение по Z. Выражается в волнах. Это я частично победил заменив шпильки и гайки посадив в гнездо неплотно
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
