3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Vovich70 » 06 фев 2016, 23:52

Dyff писал(а):Примерно на середине произошел сдвиг слоя по оси X и дальше печать пошла сдвинуто но без отклонений до конца. Пробовал несколько раз запускать с разными токами StepStick и скоростями. Один и тот же результат. На форуме все советы посмотрел и попробовал. Драйвера с охлаждением - холодные, движки - холодные. В чём может быть причина?

А сдвиг на одной и той-же высоте?Код проверен?Может слайсер криво отработал?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dyff » 07 фев 2016, 00:04

Сдвиг на разной высоте, но всегда достаточно высоко от основания. Высота слоя тоже не влияет. Слайсил Slic3r разные модели, на крупных-сдвиг, небольшие печатает без нареканий. Как проверить код?
Dyff

Сообщения: 6
Зарегистрирован: 06 фев 2016, 11:05

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Vovich70 » 07 фев 2016, 00:15

Не,ну если на разной высоте,то код не при чём.
Ремни нормально натянуты?Шпули на движках мертво закреплены?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AndreyB » 07 фев 2016, 00:17

Dyff писал(а):Экструдер металлический? Если да - пробка расплавленного пластика, охлаждение недостаточное.


Вот мой агрегат http://3dtoday.ru/blogs/kirtsun/review- ... ality-cr7/

Сам Экструдер нужно дополнительно охлаждать?вентилятор другой?Как это лучше сделать?Извини за мой тупой вопрос
AndreyB

Сообщения: 8
Зарегистрирован: 04 июн 2015, 21:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dyff » 07 фев 2016, 00:35

Ремни натянуты без провисаний (шпули-алюминий), но не как струна, шпули только что еще раз проверил-вроде без проскальзывания.Интересно, что нужно приличное время, чтобы словить этот сдвиг.Хотя до этого есть места на фигуре, где ускорение очень сильно меняется(сильнее чем в месте сдвига). Я даже StepStick поменял - не помогает!
Главное, если бы я так и печатал мелочевку всякую для радио, так бы и не знал про этот сдвиг!

Добавлено спустя 7 минут 28 секунд:
Вот мой агрегат http://3dtoday.ru/blogs/kirtsun/review- ... ality-cr7/

Сам Экструдер нужно дополнительно охлаждать?вентилятор другой?Как это лучше сделать?Извини за мой тупой вопрос[/quote]

Интересный аппарат. Ну да HotEnd- металл, хотя турбинка вроде стоит-может не хватает? Попробуй напечатай с thingiverse для E3d китайского держатель для 40 мм вентилятора-должно получше быть. А перед этим для проверки возьми в аптеке касторовое масло, намочи салфетку сухую для протирки монитора чуть-чуть касторкой и надень на зажиме на пластиковую нить перед экструдером-меньше забиваться будет.

Добавлено спустя 41 секунду:
Браузер подвисает что ли?

Добавлено спустя 3 минуты 26 секунд:
Для:AndreyB
У меня стоит вот такой http://www.thingiverse.com/thing:697732
Попробуйте - вдруг поможет!
Dyff

Сообщения: 6
Зарегистрирован: 06 фев 2016, 11:05

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Vovich70 » 07 фев 2016, 00:40

На всякие всё-же чуток ремни подтяни и лаком цветным точку на торец вала движка и шпули поставь- если сдернет то сразу увидишь.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dyff » 07 фев 2016, 00:48

Хорошо, сейчас поставлю замазкой.
Dyff

Сообщения: 6
Зарегистрирован: 06 фев 2016, 11:05

Re: 3D печать , типовые проблемы и методы устранения

Сообщение AndreyB » 07 фев 2016, 03:10

Dyff писал(а):Хорошо, сейчас поставлю замазкой.

Маслить касторкой надо постоянно во время печати детали?Или один раз намазать на pla и прогнать через экструдер?какая температура должна быть?
AndreyB

Сообщения: 8
Зарегистрирован: 04 июн 2015, 21:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение tesla » 07 фев 2016, 06:08

Приветствую всех! Уже 2 недели калибрую принтер, и получаю разные результаты.
RepRap Prusa i3 акриловый с АлиЭкспресс. На плате MKS Gen-2Z v1.2
Изначальная проблема, в неверном шаге мотора подающего пруток. Пока не правил прошивку, боюсь сходу не настроить, выставляю в слайсере. Если у кого есть на этот принтер прошивка основа(скетч), так сказать, буду рад, если вышлите.

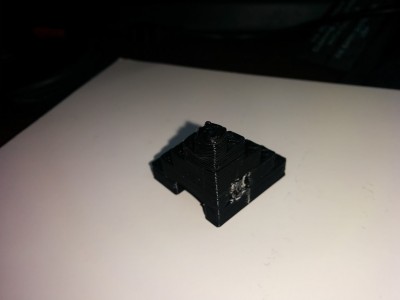

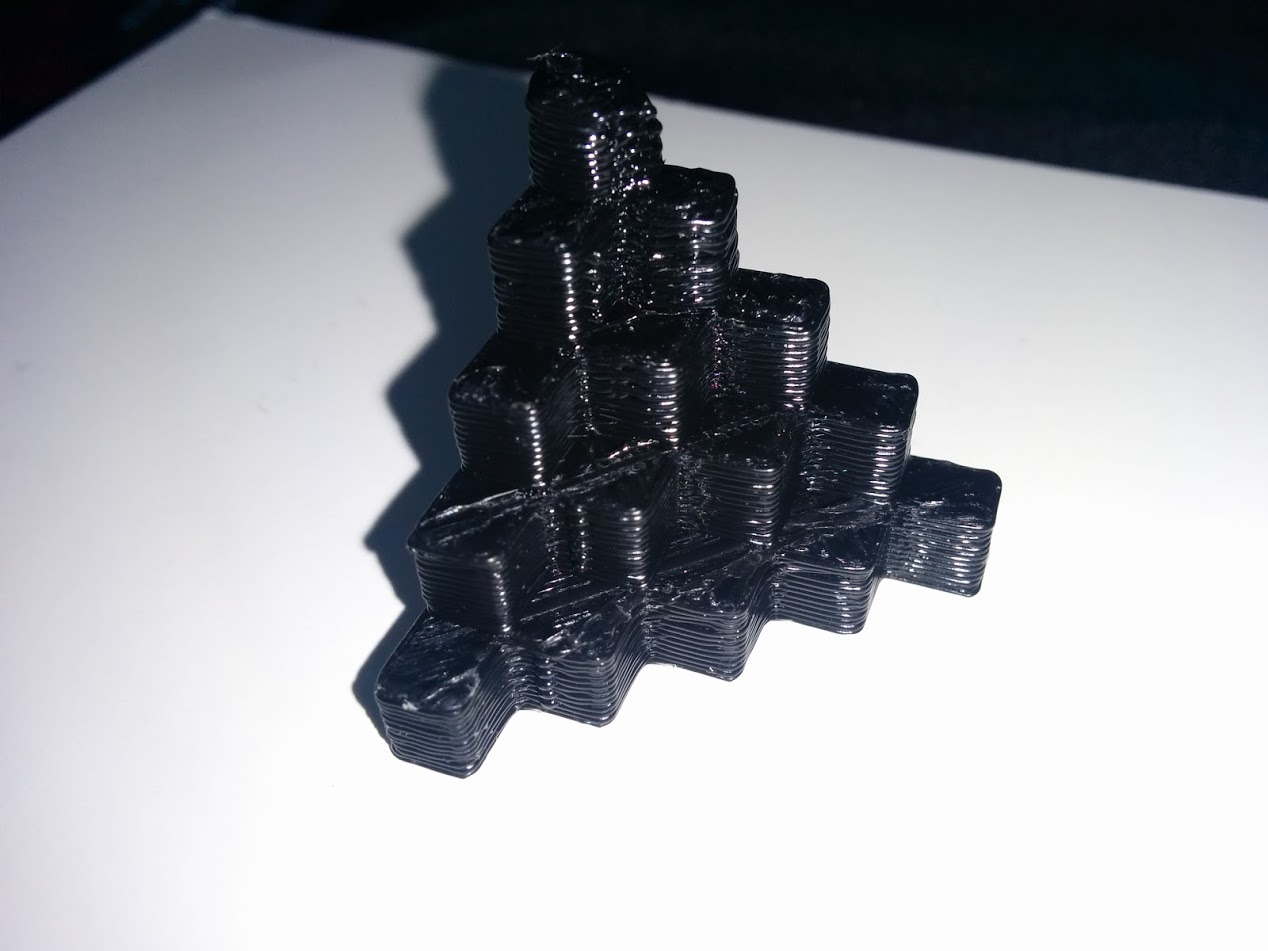

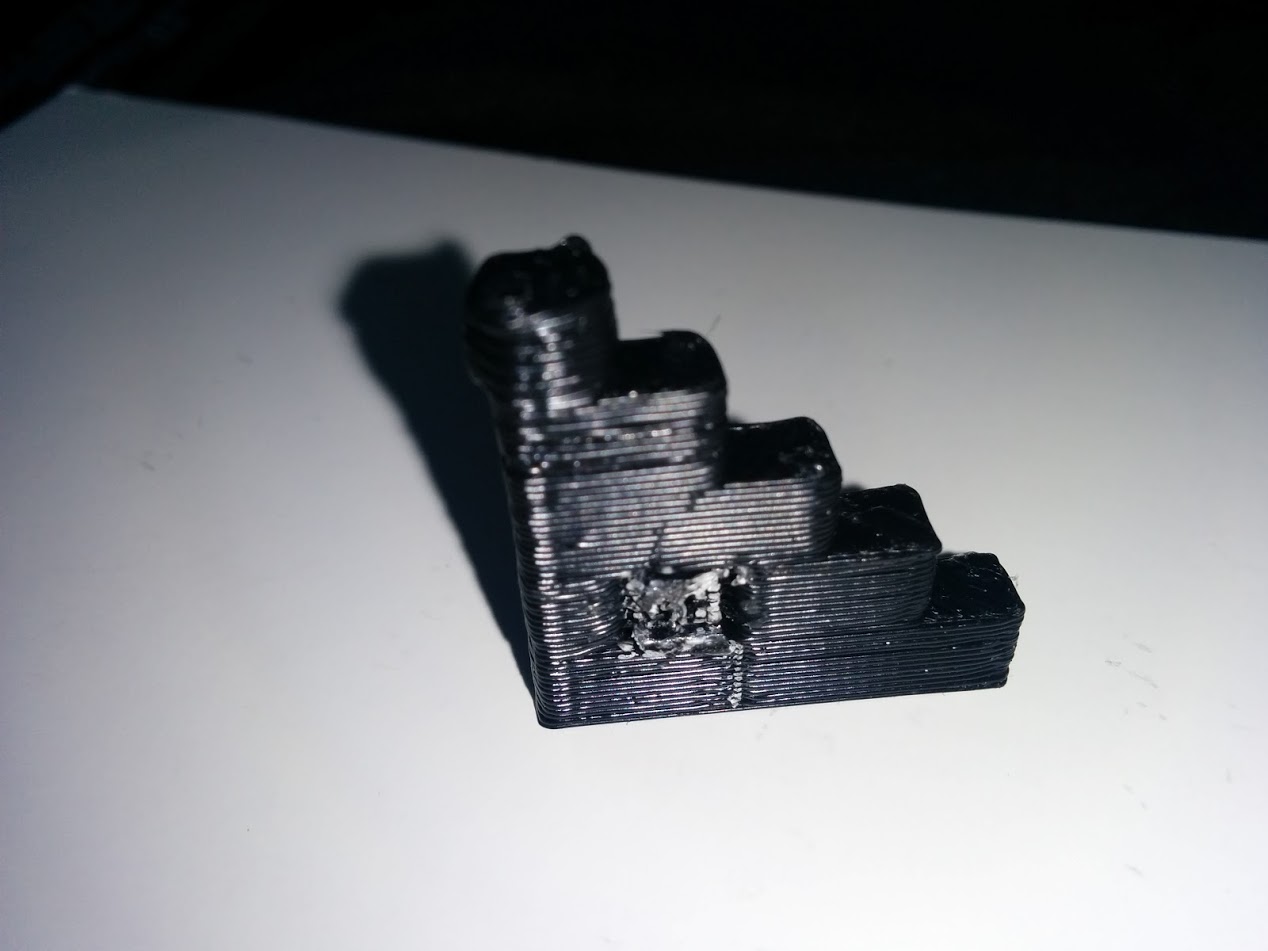

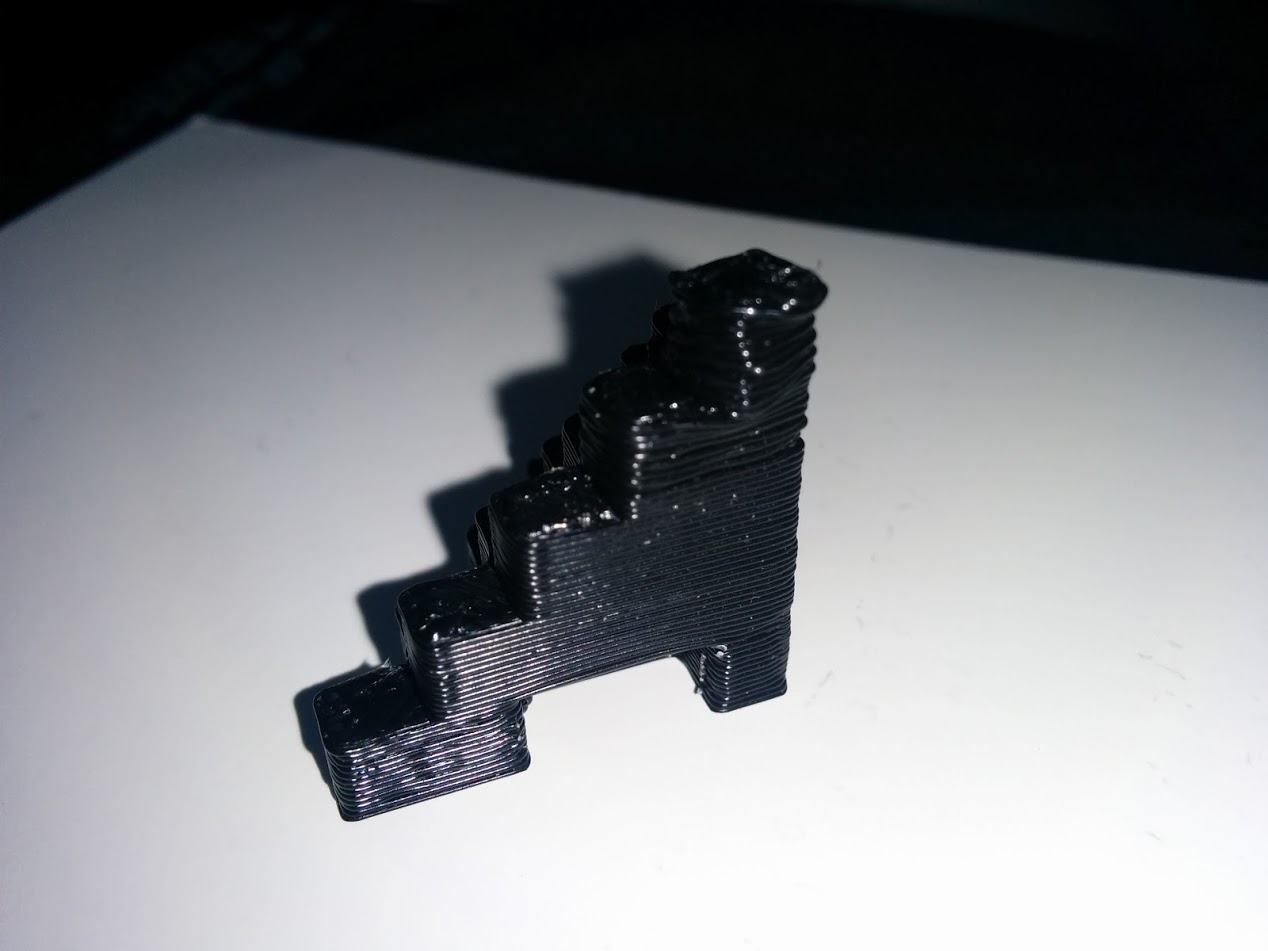

А печатает он следующим образом. На поддержку не смотрите, не удалось вытащить. :(
Подскажите, куда копать? Сопло двигаясь по детали, видно как смещает периметр, он судя по всему не остывает так быстро.
Экструдер обслужен, тефлоновая вставка по всей длине.
Стол грею до 95, экструдер до 225. ABS китайский, шел подарком.
Сама модель крепкая, не разваливается. :P
Вложения
Printer: RepRap Prusa i3 Акриловый
Firmware: Marlin
Host: Repetier v1.6.0
Slicer: Slic3r v1.2.9
Filament: ABS - 1.75, PLA - 1.75
Nozzle: 0.4 mm
Electronics: MKS Gen-2Z v1.2
Аватара пользователя
tesla

Сообщения: 11
Зарегистрирован: 01 фев 2016, 10:13
Откуда: Самара
Skype: mute-geek

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 07 фев 2016, 10:21

Печатал вчера круглую высокую деталь (наружный диаметр 52 миллиметра, высота 150 миллиметров). внутренний диаметр переменный, увеличивается по мере удаления от стола. Заполнение 33%, слайсер Кис. Где-то миллиметров 50-60 до вершины обнаружил 3 трещины по слоям, на разных высотах, но не на весь слой, а только с одной стороны. Причем каждая трещина с разной стороны детали. Трещина не насквозь, т.е не до внутреннего диаметра. Похоже треснул только наружный периметр (а их у меня 3 штуки при толщине сопла 0,4).

Подозреваю что из-за усадки, потому что деталь высокая. Или может быть другая проблема?
Как её можно заделать и скрепить деталь в этом месте? Думаю вот модельным клеем сверхтекучим Tamia Extra Thin Cement попробовать. Или суперклеем. Деталь под нагрузкой не будет, но нужно предотвратить дальнейшее растрескивание.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dyff » 07 фев 2016, 11:13

AndreyB, я печатаю при 185 градусах. Мажется постоянно, просто салфетка должна быть чуть - чуть умаслена. Без фанатизма.
Dyff

Сообщения: 6
Зарегистрирован: 06 фев 2016, 11:05

Re: 3D печать , типовые проблемы и методы устранения

Сообщение imdefined » 07 фев 2016, 13:45

tesla писал(а):Стол грею до 95, экструдер до 225. ABS китайский, шел подарком.
Сама модель крепкая, не разваливается. :P

Попробуй температуру пластика уменьшить. Я печатаю на 200 с обдувом 10%. Такая картина у меня была когда пластик был перегрет и не успевал остывать.
Ну и слои как-то плохо склеены, какая высота слоя стоит?
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: 3D печать , типовые проблемы и методы устранения

Сообщение stepmotor » 07 фев 2016, 14:23

Я печатаю на 200 с обдувом 10%
У меня вентилятор обдува весит на D11 пине через P55NF06. Но не регулируется скорость, он только включается на 100% и выключается. Пробовал через Repetier Host вручную регулировать он при 99% и ниже выключен при 100% включается.. не стал разбираться оставил как есть.. Но теперь думаю интересно было бы сделать так чтобы регулировка работала.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: 3D печать , типовые проблемы и методы устранения

Сообщение tesla » 07 фев 2016, 17:16

imdefined писал(а):Попробуй температуру пластика уменьшить. Я печатаю на 200 с обдувом 10%. Такая картина у меня была когда пластик был перегрет и не успевал остывать.
Ну и слои как-то плохо склеены, какая высота слоя стоит?


Слои на удивление хорошо склеены, руками ее не сломать. Убавляя температуру, шаговый экструдера, не может продавить. Слышны стуки, пропускает шаги.
Printer: RepRap Prusa i3 Акриловый
Firmware: Marlin
Host: Repetier v1.6.0
Slicer: Slic3r v1.2.9
Filament: ABS - 1.75, PLA - 1.75
Nozzle: 0.4 mm
Electronics: MKS Gen-2Z v1.2
Аватара пользователя
tesla

Сообщения: 11
Зарегистрирован: 01 фев 2016, 10:13
Откуда: Самара
Skype: mute-geek

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Alexus12 » 08 фев 2016, 09:35

Alexus12 писал(а):Думаю вот модельным клеем сверхтекучим Tamia Extra Thin Cement попробовать. Или суперклеем. Деталь под нагрузкой не будет, но нужно предотвратить дальнейшее растрескивание.

Сам на свой вопрос отвечу.

Попробовал промазать трещины Tamia Extra Thin Cement. Мелкие трещины после пары промазываний затянуло. В более крупные я добавил ABS, который стачивался надфилем и наждачкой при обработке прошлых деталей и потом промазал клеем. Тоже затянуло. Плюс его в том что он очень текучий и глубоко проникает в щели. Также пробовал им склеить 2 детали между собой - клеит намертво.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43
