3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Myp » 13 окт 2015, 11:25

leonisio писал(а): Шов во внутрь и у всех в одном месте.

ну так и должно быть, расположение шва выбирает слайсер.
а вот для улучшения вида шва надо настраивать параметры ретракта и вайпа, если он есть.
можешь выложить сюда скрин настроек
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D печать , типовые проблемы и методы устранения

Сообщение leonisio » 16 окт 2015, 19:08

Myp писал(а):
leonisio писал(а): Шов во внутрь и у всех в одном месте.

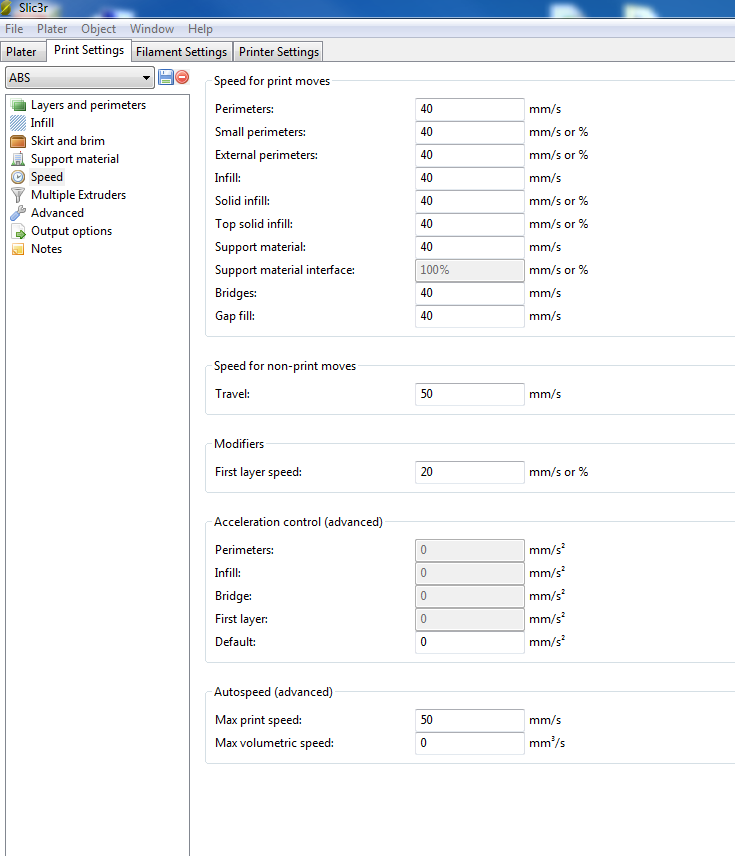

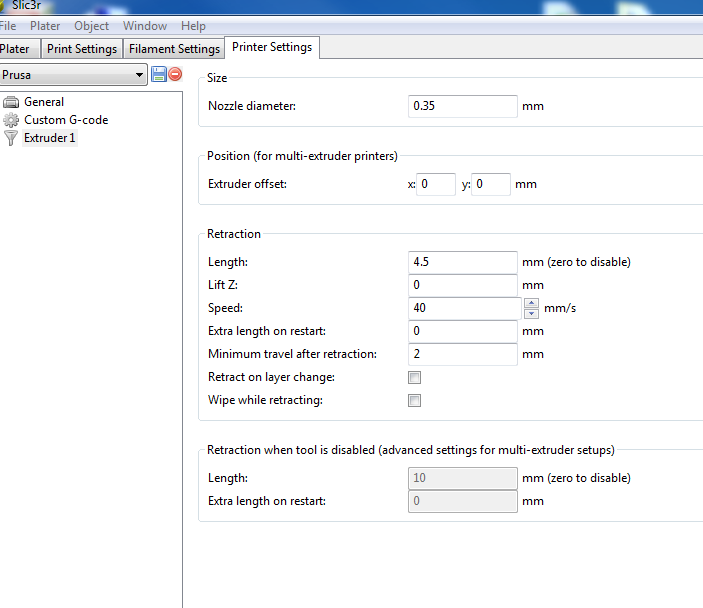

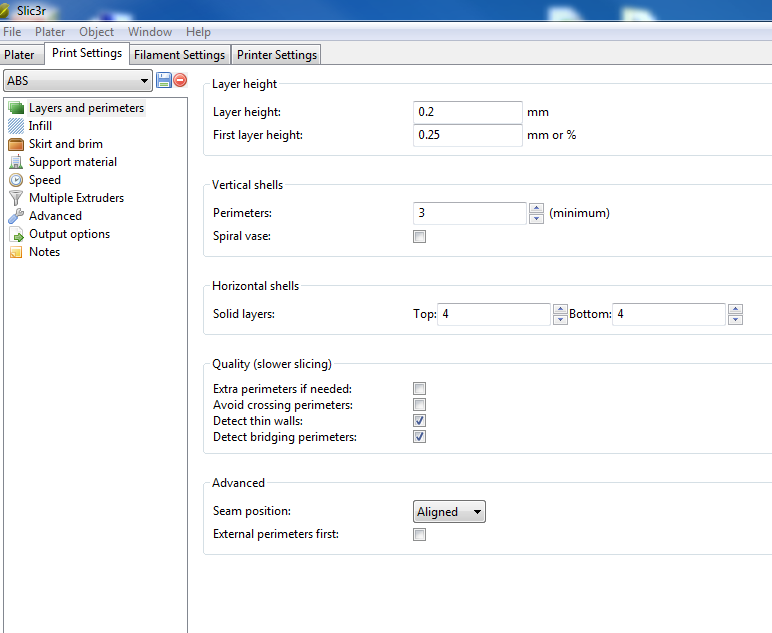

можешь выложить сюда скрин настроек



leonisio

Сообщения: 18
Зарегистрирован: 25 мар 2015, 14:19
Откуда: Томск

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Zamaro4kin » 29 окт 2015, 19:13

Уважаемые! Скажите мне пожалуйста, почему масса из экструдера выходит не равномерная, то есть не прямой и гладкий пруток в соответствии с диаметром сопла, а весь какой то пупырчатый? Соответственно это отражается на печати. Пробовал на разных температурах. Пластик АБС от Bestfilament.
Косячное сопло?
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: 3D печать , типовые проблемы и методы устранения

Сообщение icehardy » 30 окт 2015, 08:11

Высокая температура или пластик сырой
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Dimon372 » 31 окт 2015, 00:47

Добавлю на мой взгляд отличную подборку с картинками от Simplify 3D.
В принципе более менее понятно изображены всевозможные косяки печати и способы борьбы.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 05 ноя 2015, 13:24

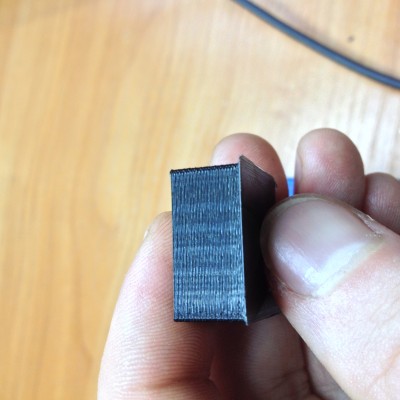

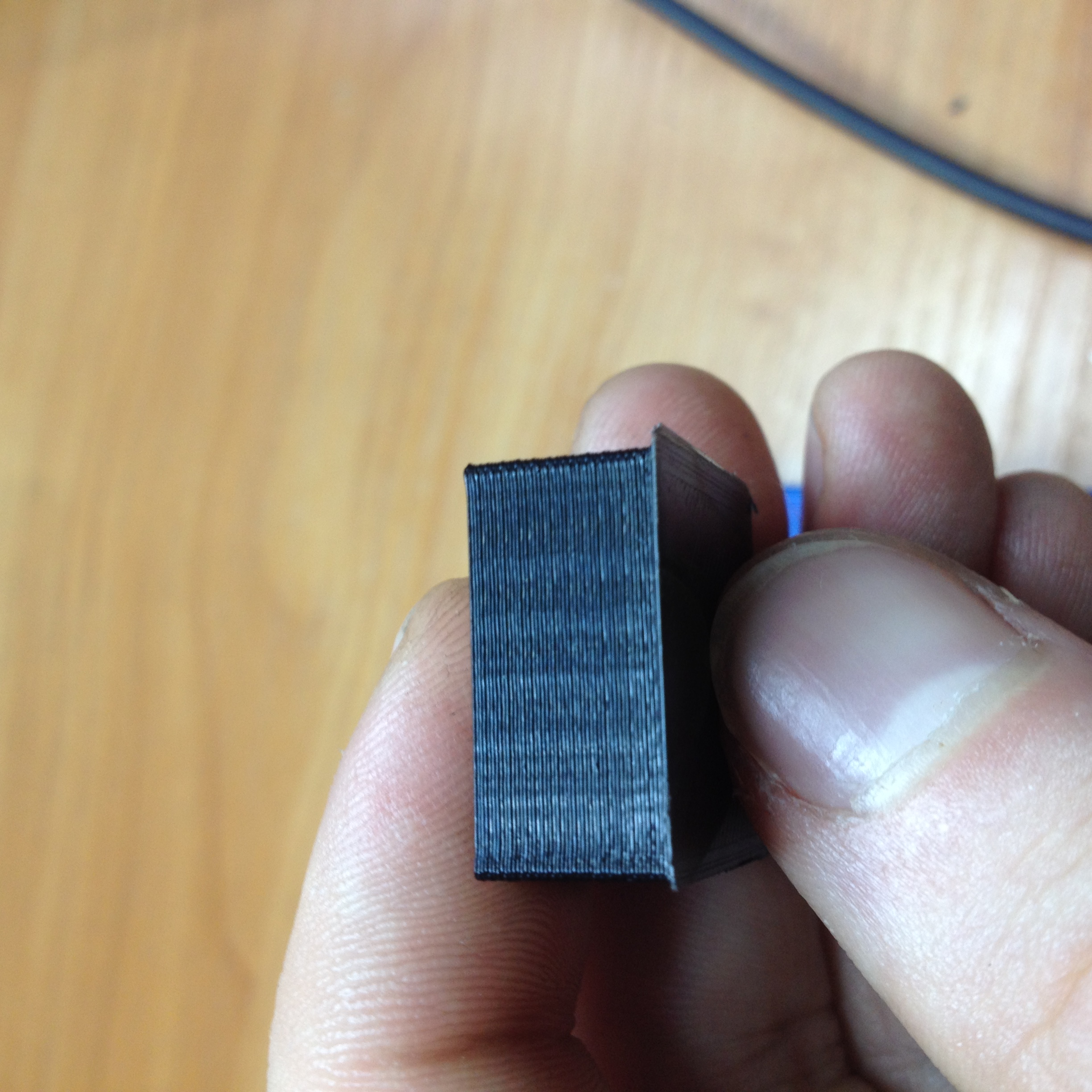

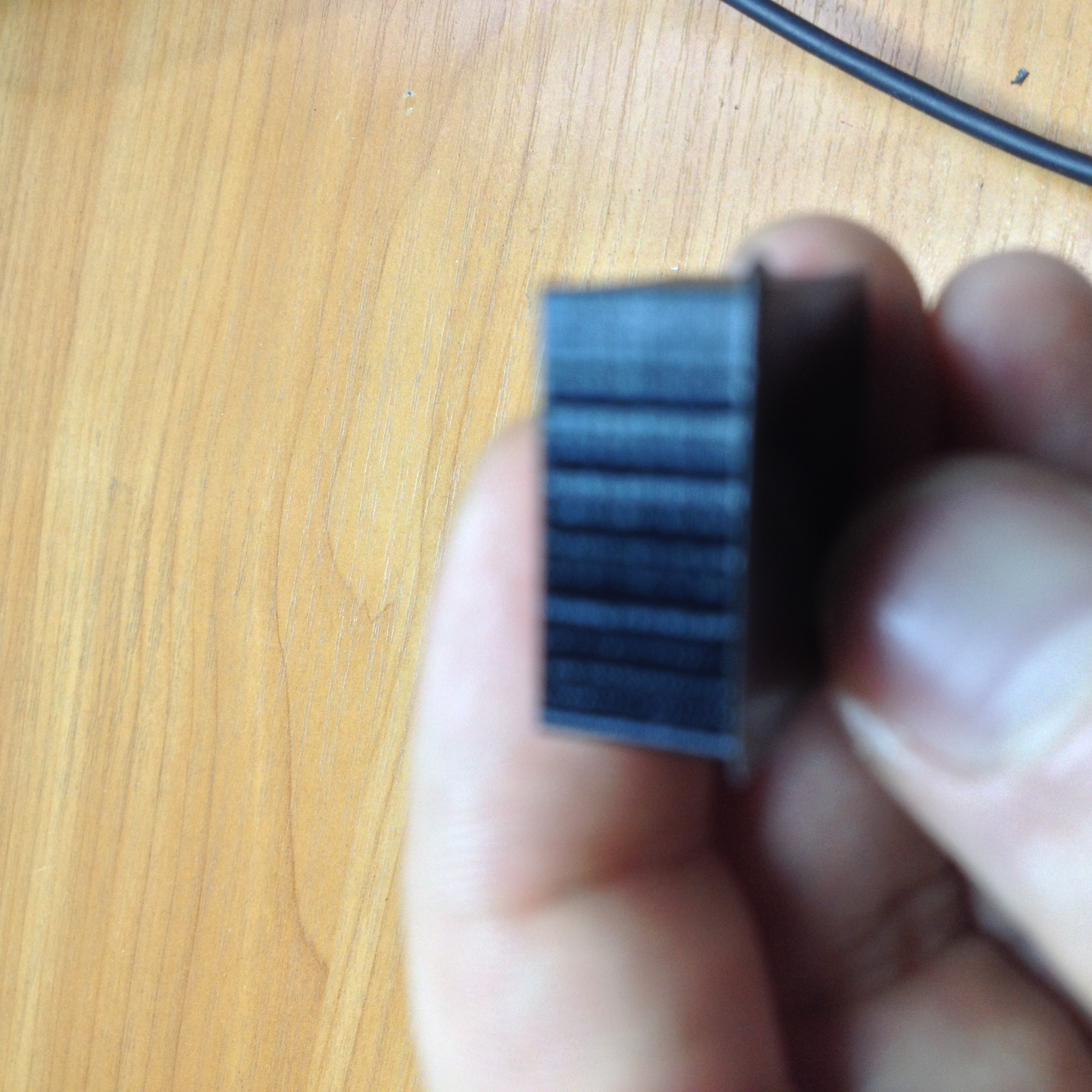

День добрый, помогите пожалуйста разобратся с такой бедой. А именно вертикальные полосы, уже и каркас с метала сделал и направляющие по Z поставил китаезовские трапеции, с ускарениями игрался без толку, все равно не могу победить.
Вложения
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 05 ноя 2015, 14:37

Может экструдер болтается, трапеции, направляющие болтаются, чтото где то не затянуто.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 05 ноя 2015, 15:38

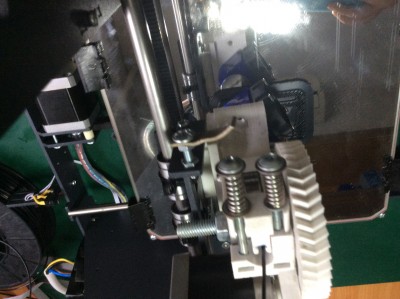

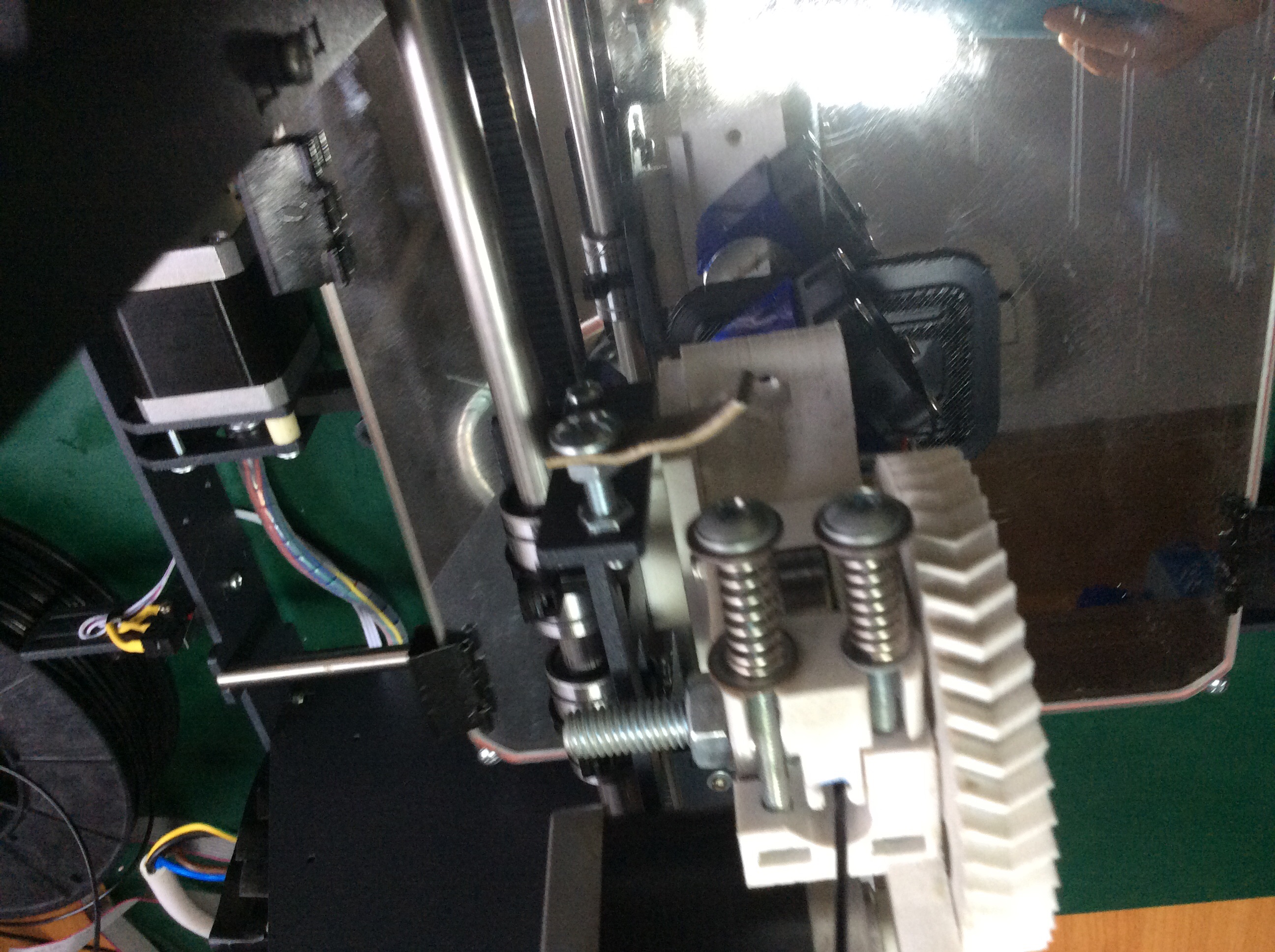

Сейчас печатаю крепление коретки экструдера попробую поменять, сейчас он у меня держится на двух винтах и планке. Попробую, спасибо :(
Вложения
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 05 ноя 2015, 15:41

линейные подшипники перекошены - ось обоймы подшипника не совпадает с осью направляющей, отсюда волны.
правильно решать заменой подшипников на блоки подшипников качения.
forum107/topic13635.html
forum107/topic11219.html#p247919
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 05 ноя 2015, 15:58

Спасибо, это по коретке на оси Х я правильно понял ?
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 05 ноя 2015, 16:05

на оси продольно которой наблюдается волнообразная стенка
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 05 ноя 2015, 16:22

У меня такая волнообразная стенка на всех 4 сторонах квадрата. До установке стального каркас и трапеции данный дефект тоже наблюдался но менее выраженно.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение setar » 05 ноя 2015, 16:43

значит и X и Y
да вы ремень скиньте с осей, да руками подвигайте, думаю сразу почувствуется
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D печать , типовые проблемы и методы устранения

Сообщение antonkopa » 05 ноя 2015, 20:33

Спасибо, допечатаю коретку и попробую

Добавлено спустя 1 час 20 минут 28 секунд:

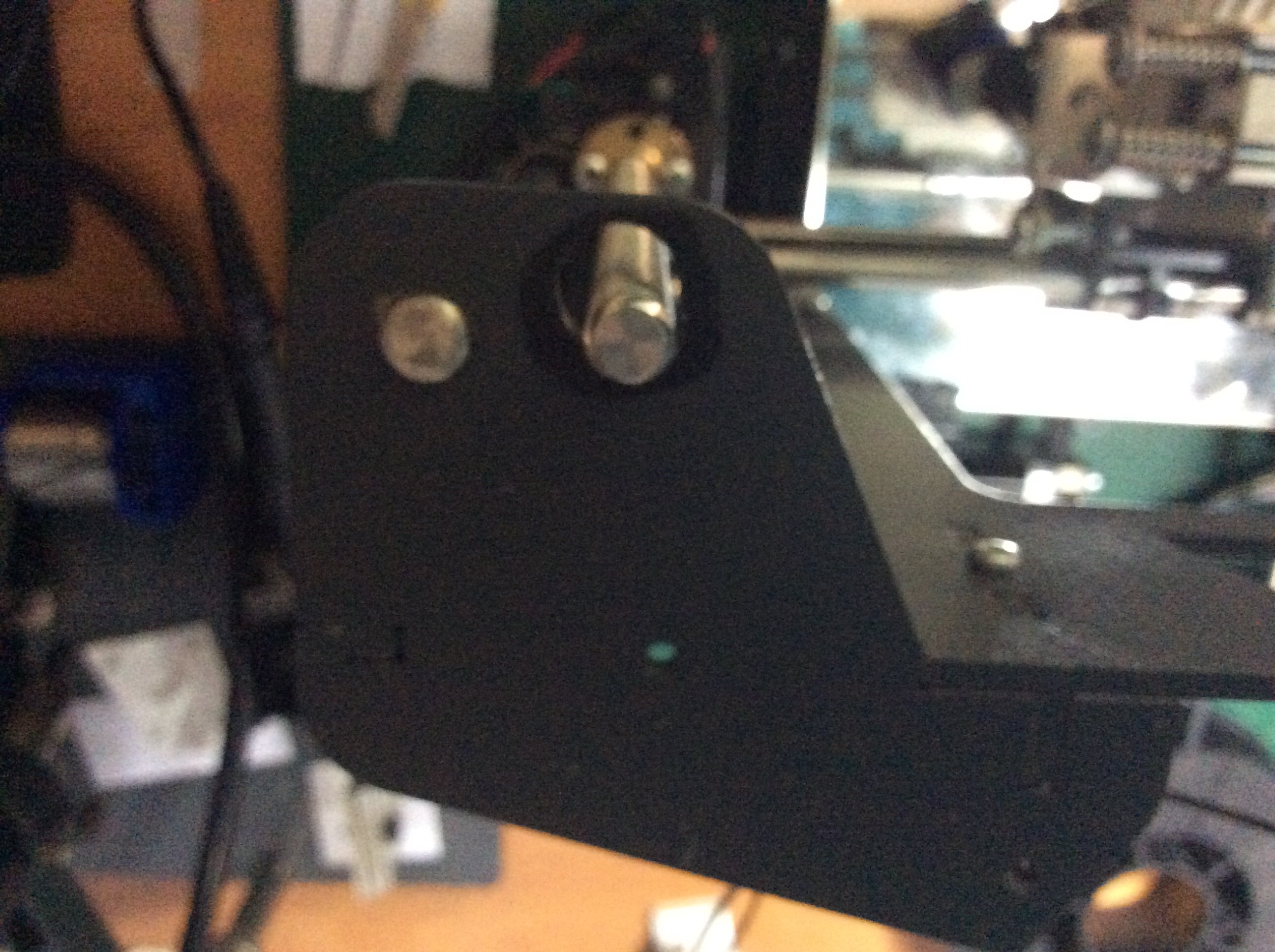

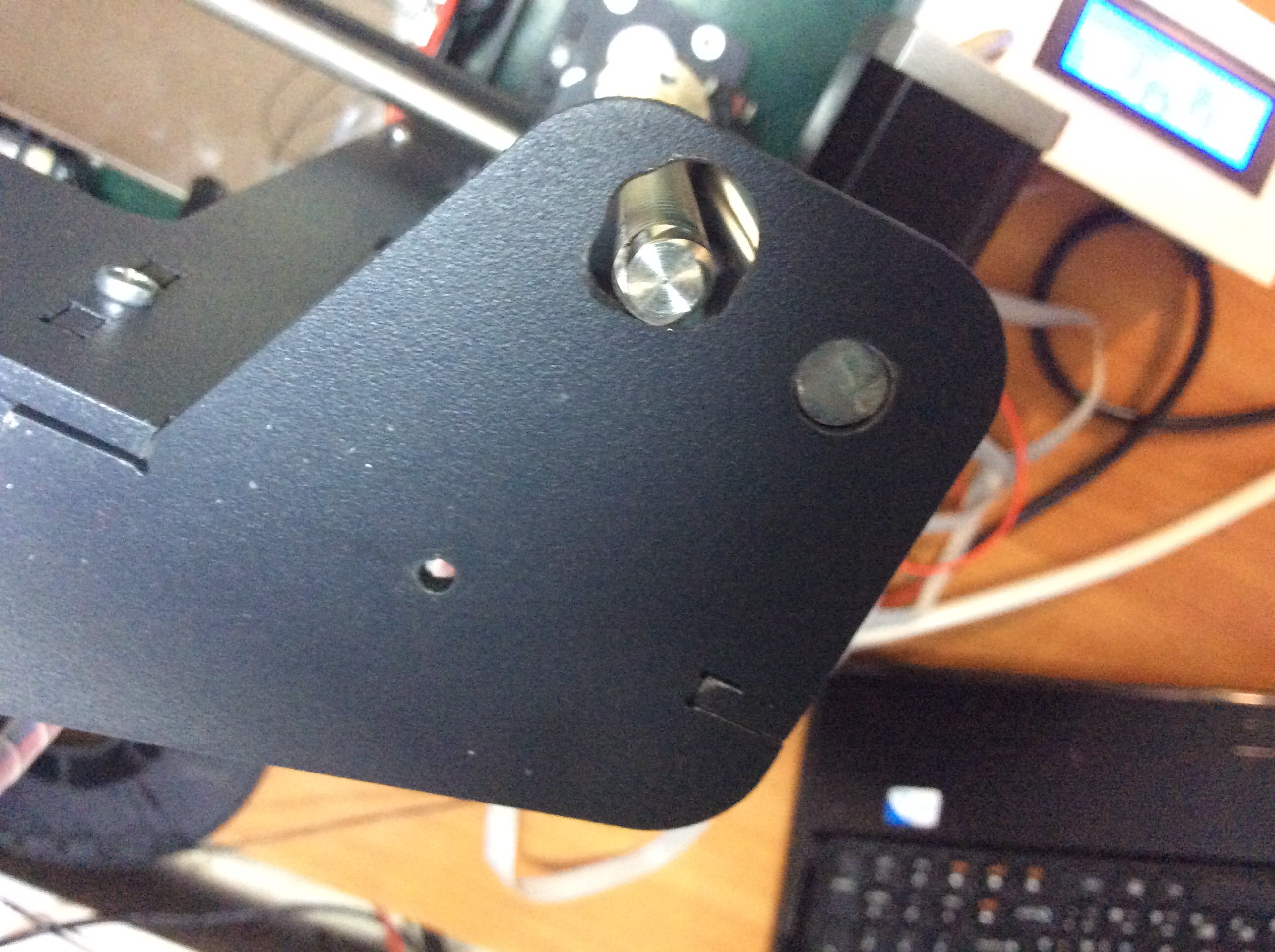

А может ли проблема вертикальных волн быть связана с верхним креплением оси Z я его сейчас решил переделывать так как мне показалось что они загибают направляющии ( отверстия были под 5мм прут а трапеции то под 8мм ) и я временно расверлил их.
Сейчас пи печати когда прикасаюсь к трапеции идет неплохая вибрация в руку на сколько я понимаю она по оси Х может переходить на печатающию голову и давать такой дефект.

Как предположение ?

Добавлено спустя 2 часа 28 минут 20 секунд:

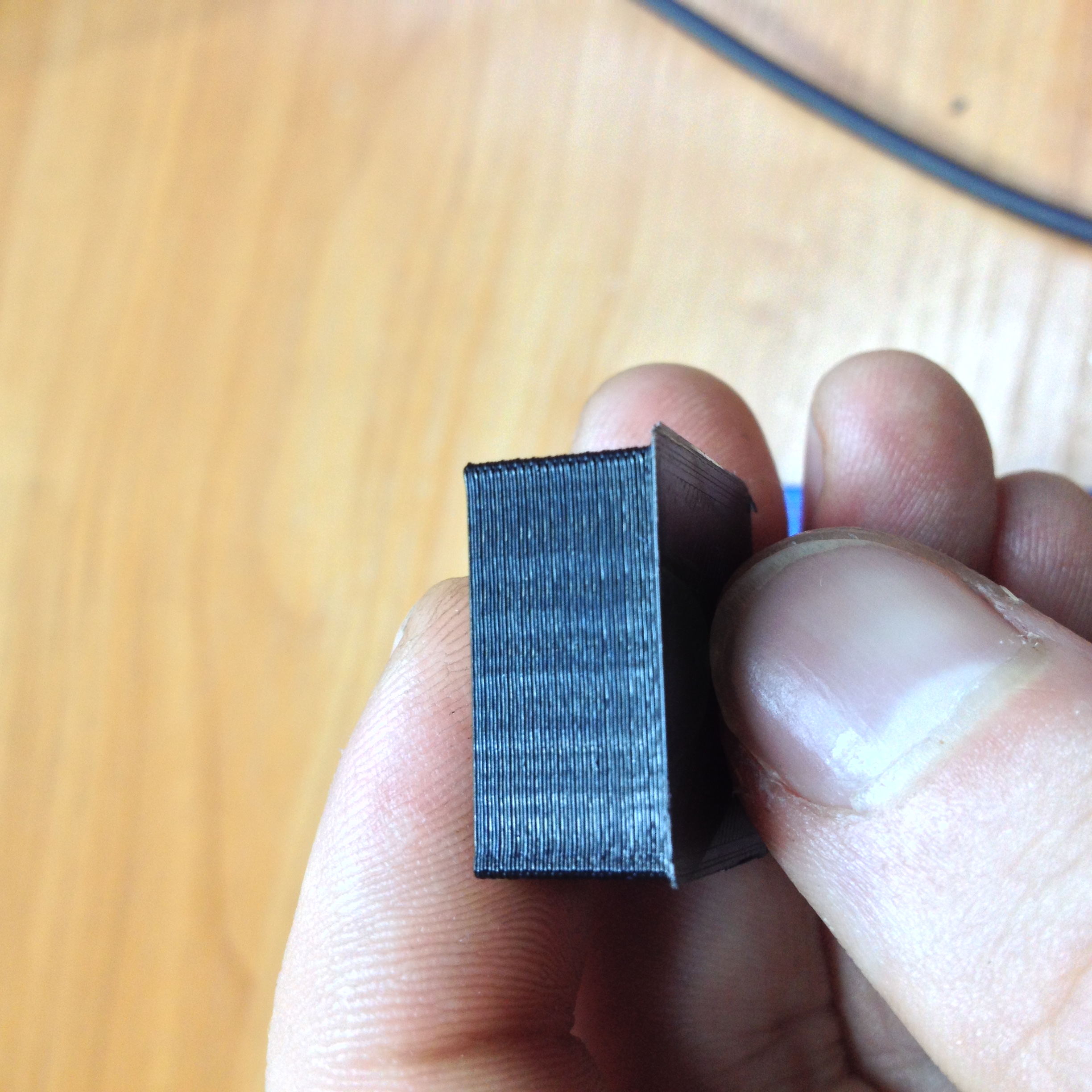

Итак после замены каретки немного увеличилась печатная область, линейные тоже заменил результат нулевой ((
Вложения
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: 3D печать , типовые проблемы и методы устранения

Сообщение kindrat » 06 ноя 2015, 16:51

antonkopa писал(а):День добрый, помогите пожалуйста разобратся с такой бедой. А именно вертикальные полосы, уже и каркас с метала сделал и направляющие по Z поставил китаезовские трапеции, с ускарениями игрался без толку, все равно не могу победить.

Глупый вопрос - заполнение какое? Полосы не в местах стыка решетки и внешнего слоя случайно? :)
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки
