3D печать , типовые проблемы и методы устранения

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zeroz » 13 июл 2014, 21:17

получилось опознать проблему с остановкой во время печати. Похоже это связано с тем, что в какой-то момент шаговик становится "генератором" и ток течёт в обратном направлении, в этот момент плата MELZI полностью перестаёт отвечать на запросы. Вот решил попробовать поставить диоды на каждый двигатель. Посоветуйте, какие-?

пс: не электрик вот я, хз, как шаговик может во время работы стать генератором, но больше объяснений не вижу, т.к. проверял на выключеном принтере, чуть подвинуть платформу - ток доходит аж до блока питания. Ну и если на включеном подвинуть чуть платформу, также принтер перестаёт отвечать.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D печать , типовые проблемы и методы устранения

Сообщение a.stuliy » 13 июл 2014, 22:59

zeroz писал(а):получилось опознать проблему с остановкой во время печати. Похоже это связано с тем, что в какой-то момент шаговик становится "генератором" и ток течёт в обратном направлении, в этот момент плата MELZI полностью перестаёт отвечать на запросы. Вот решил попробовать поставить диоды на каждый двигатель. Посоветуйте, какие-?

пс: не электрик вот я, хз, как шаговик может во время работы стать генератором, но больше объяснений не вижу, т.к. проверял на выключеном принтере, чуть подвинуть платформу - ток доходит аж до блока питания. Ну и если на включеном подвинуть чуть платформу, также принтер перестаёт отвечать.

Шаговик во время работы может стать генератором если ток на драйвере низкий, а инерция на оси двигателя высокая. Поднять ток?
a.stuliy

Сообщения: 46
Зарегистрирован: 14 май 2014, 06:56

Re: 3D печать , типовые проблемы и методы устранения

Сообщение arkhnchul » 13 июл 2014, 23:59

zeroz писал(а):Вот решил попробовать поставить диоды на каждый двигатель. Посоветуйте, какие-?

любые маломощные должны подойти
и имхо лучше мосты сразу мелкие взять - диодов сильно дофига ж надо, 8 штук на двигатель.
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 15 июл 2014, 00:12

zeroz писал(а):получилось опознать проблему с остановкой во время печати. Похоже это связано с тем, что в какой-то момент шаговик становится "генератором" и ток течёт в обратном направлении, в этот момент плата MELZI полностью перестаёт отвечать на запросы. Вот решил попробовать поставить диоды на каждый двигатель. Посоветуйте, какие-?

У меня если выключить какой-нибудь электроприбор в комнате где печать идёт, то с высокой вероятностью печать остановится и плата перестаёт отвечать.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение om2804 » 15 июл 2014, 02:37

Электромагнитная помеха. Ардуина (да и вообще электроника) боится их. Искра по проводке, от статики в плату, плохой контакт в питании... Реагирует на это зависанием
Если и ставить диоды, то только Шотки. У них сопротивление меньше. Но работать двиг с любыми диодами не будет
Лучше проверьте клеймы и дорожки питания, экструдера и кровати на наличие плохого контакта. Пропаяйте их. 90% проблема в них
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3D печать , типовые проблемы и методы устранения

Сообщение zeroz » 15 июл 2014, 09:22

Спасибо всем откликнувшимся!
Незнаю, связано или нет, но, разгрузил релюшкой heatbed и получилось напечатать самую большую деталь от прюши2 без зависаний.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 15 июл 2014, 09:48

zeroz писал(а):т.к. проверял на выключеном принтере, чуть подвинуть платформу - ток доходит аж до блока питания.
Мля а как ты хотел? шаговик как и любой мотор с постоянными магнитами и есть генератор. Можешь к ветряку его прицепить и получать электричество. А будешь крутить на включённом принтере спалишь драйвера с некой вероятностью - преценденты были.

Добавлено спустя 2 минуты 20 секунд:
om2804 писал(а):Электромагнитная помеха. Ардуина (да и вообще электроника) боится их. Искра по проводке, от статики в плату, плохой контакт в питании... Реагирует на это зависанием
х

Больше думаю USB уязвима. Надо землить всё отдельно от usb
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение holomrn » 15 июл 2014, 14:51

karabas2011 писал(а):Надо землить всё отдельно от usb

А вот и нет. Отдельно от USB заземлить не получится, т.к. на ардуине (и как правило везде) сделано не правильно - корпус (экран) сидит на земле. А экран надо землить в одной точке и желательно со стороны хоста. Так что может стать еще хуже. А если проводка в которую включен ПК не трехпроводная, то может быть очень больно и с пиротехникой.
Проще и лучше всего принтер включить в одну розетку (пилот) с компом, чтобы землю не перекосило. Розетки и кабели питания должны быть трехпроводными.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 16 июл 2014, 12:25

Перешел на Боуден, все хорошо, только после подъема скорости начали вытягиваться ремни. Посоветуйте что нить дельное, а то уже готов покупать рейки зубчатые...
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 16 июл 2014, 12:39

ales2k писал(а):Перешел на Боуден, все хорошо, только после подъема скорости начали вытягиваться ремни. Посоветуйте что нить дельное, а то уже готов покупать рейки зубчатые...

Где ремни вытягиваются, на каком принтере, сегодня с чтением мыслей туго как то, давай лучше в картинках и поподробнее.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение karabas2011 » 16 июл 2014, 13:25

holomrn писал(а):
karabas2011 писал(а):Надо землить всё отдельно от usb

А вот и нет. Отдельно от USB заземлить не получится, т.к. на ардуине (и как правило везде) сделано не правильно - корпус (экран) сидит на земле. А экран надо землить в одной точке и желательно со стороны хоста. Так что может стать еще хуже. А если проводка в которую включен ПК не трехпроводная, то может быть очень больно и с пиротехникой.
Проще и лучше всего принтер включить в одну розетку (пилот) с компом, чтобы землю не перекосило. Розетки и кабели питания должны быть трехпроводными.

Дык это всегда так. Удлинитель, а на нём всё барахло.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 16 июл 2014, 13:28

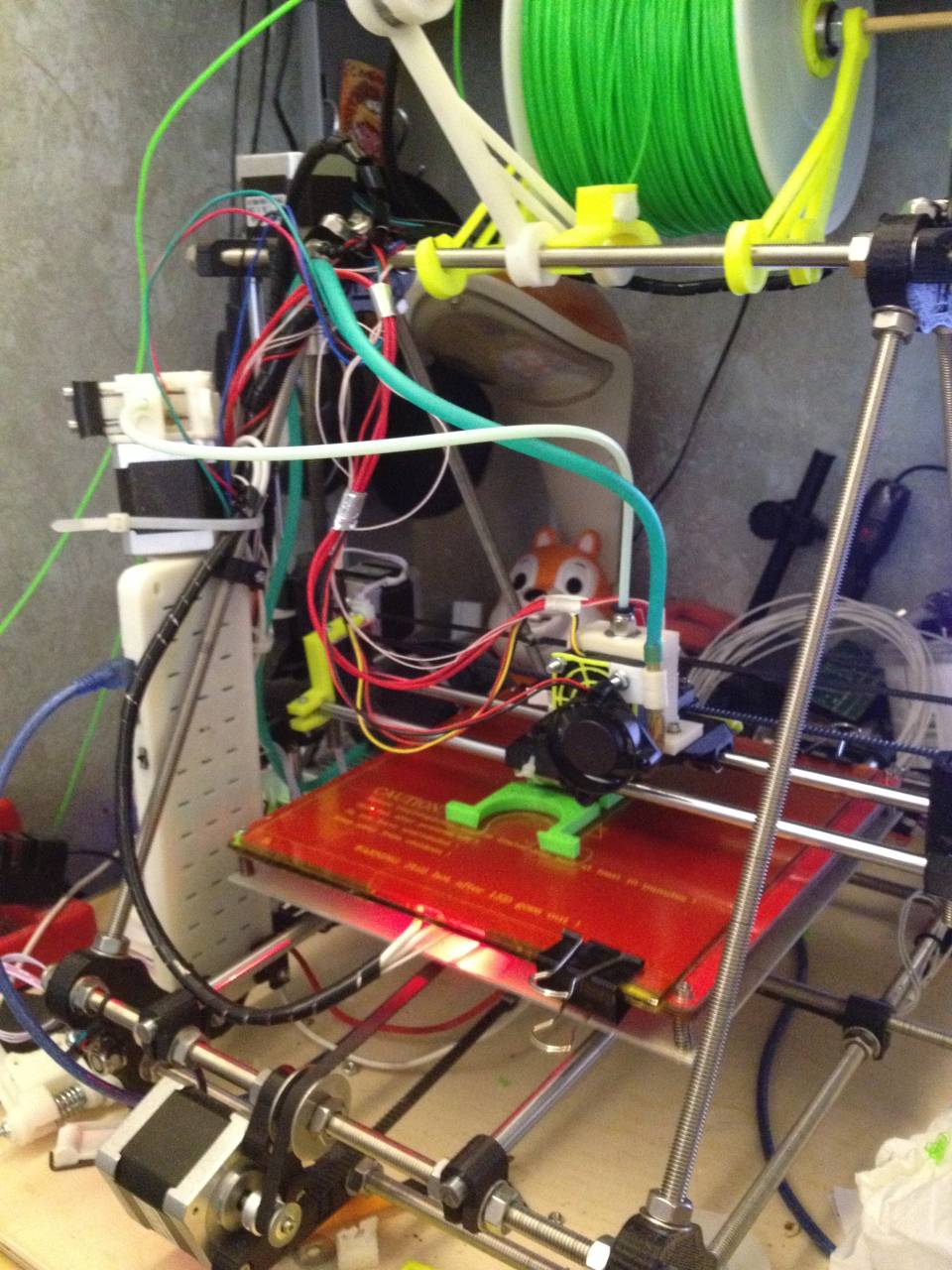

Пруса Мендель

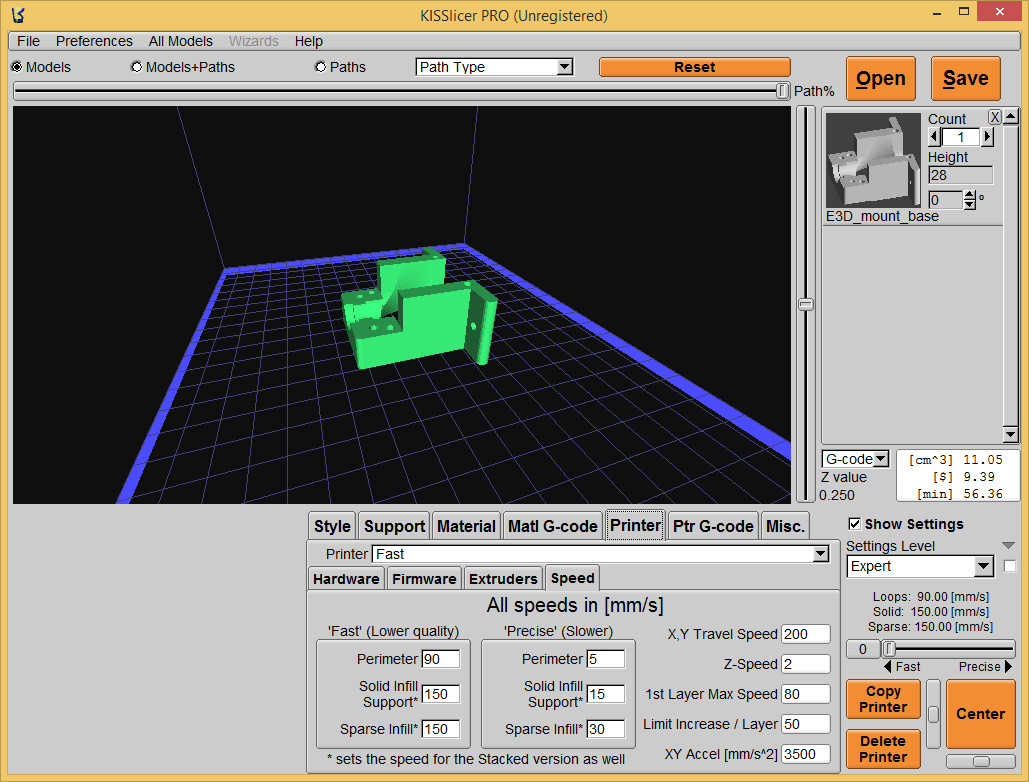

Скорости

Раз в день подтягиваю ремни. 2GT Fiberglass Reinforced Rubber Open Belt (2mm pitch x 6mm wide).
Мож думаю бракованные заказал такие же на замену
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 16 июл 2014, 13:38

ales2k писал(а):Пруса Мендель

Раз в день подтягиваю ремни. 2GT Fiberglass Reinforced Rubber Open Belt (2mm pitch x 6mm wide).
Мож думаю бракованные заказал такие же на замену

Если я правильно понимаю ремни слабнут на оси Х когда стол греется?
Ремни при нагреве обычно растягиваются
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: 3D печать , типовые проблемы и методы устранения

Сообщение ales2k » 16 июл 2014, 13:42

Акелла писал(а):
ales2k писал(а):Пруса Мендель

Раз в день подтягиваю ремни. 2GT Fiberglass Reinforced Rubber Open Belt (2mm pitch x 6mm wide).
Мож думаю бракованные заказал такие же на замену

Если я правильно понимаю ремни слабнут на оси Х когда стол греется?
Ремни при нагреве обычно растягиваются


Да именно так, больше всего слабнет по оси Х
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Акелла » 16 июл 2014, 14:48

ales2k писал(а):
Акелла писал(а):
ales2k писал(а):Пруса Мендель

Раз в день подтягиваю ремни. 2GT Fiberglass Reinforced Rubber Open Belt (2mm pitch x 6mm wide).
Мож думаю бракованные заказал такие же на замену

Если я правильно понимаю ремни слабнут на оси Х когда стол греется?
Ремни при нагреве обычно растягиваются


Да именно так, больше всего слабнет по оси Х


Нужно их как то изолировать чтобы не грелись или обдувать их
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
