Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение Maksium » 05 апр 2014, 13:46

А смысл? Я для себя уже рецепт вывел: коптон + раствор ABS в ацетоне. Держит намертво пока коптон не начинает от аллюминия отклеиваться.
Чайнабот
Аватара пользователя
Maksium

Сообщения: 115
Зарегистрирован: 03 ноя 2013, 13:37
Откуда: Силиконовая Тайга

Re: Печатный стол (HeatBed)

Сообщение karabas2011 » 05 апр 2014, 16:01

Maksium писал(а):А смысл? Я для себя уже рецепт вывел: коптон + раствор ABS в ацетоне. Держит намертво пока коптон не начинает от аллюминия отклеиваться.

смысл один - не возиться с переклейкой, и чтоб при охлаждении само отскакивало.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Печатный стол (HeatBed)

Сообщение Naruto » 07 апр 2014, 22:45

Сегодня попробовал первый раз печатать ABS, горячего стола пока нет (Gen6 не поддерживает, жду мегатроникс из Голашки), на каптон+раствор ads в ацетоне... Ну приклеивается так , что оторвать можно только от стола с каптоном (если аккуратно, то каптон не полностью отдирается :), но все равно это на 1-2 раза рецепт, потом переклеивать каптон надо, имхо как то сложно и накладно (каптон не дешевый и дефицитный в наших краях, я конечно им затарился в Китае по самое не хочу, но все равно жалко так переводить) так, что подожду горячий стол и буду экспериментировать с пивом...
пробовал намазать раствором abc+ацетон стекло (липнет, но после первого слоя отклеивается, опять же может горячий стол поможет :) )
И вот еще первый слой прилипает будь здоров на каптон и ацетон, но потом модель деламинирует, то есть первый слой приклеен, а второй отдирается от первого... это из за того, что стол холодный или это особенность ABS?... Попробовал печатать с юбкой , результат более стабилен, но опять же прилипает намертво, оторвать проблема , с другой стороны не обязательно заклеивать весь стол каптоном, можно именно под деталь лепить.
В остальном печатать ABS много проще, он ложится лучше, не так течет из сопла (вообще соплей не наблюдал) ПЛА более капризен в настройах ретракта и первый слой PLA положить много сложнее, без юбки плоские детали тоже норовят отклеиться (печатаю на ПВА, лучше ничего для PLA, на мой взгляд нет, разве что мифичесий синий скотч, но у нас его нет в продаже...
И конечно воняет ABS гораздо сильнее чем PLA...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Печатный стол (HeatBed)

Сообщение Disa555 » 08 апр 2014, 00:04

Naruto писал(а):Сегодня попробовал первый раз печатать ABS, горячего стола пока нет (Gen6 не поддерживает, жду мегатроникс из Голашки), на каптон+раствор ads в ацетоне... Ну приклеивается так , что оторвать можно только от стола с каптоном (если аккуратно, то каптон не полностью отдирается :), но все равно это на 1-2 раза рецепт,

(Сам не пробовал на холодную) на сколько помню на холодную (в какойто статье) с обдувом ABS лип на синий скотч. только надо темпу выставить.
Сам думаю поэксперементировать с большой моделью на мамент отлипания от стола, но на горячую.
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: Печатный стол (HeatBed)

Сообщение Andrew S » 08 апр 2014, 00:19

Я печатал на стекле пока не разбил 3 штуки, потом в ТК Митино наткнулся на лист алюминия 3 мм толщиной и размерами 250х300 за 450 рублей, купил 2 штуки - одну на про запас. Но затем я его распилил на нижнюю плиту стола. Привез домой и порезал 250х250, снизу под плиту алюминия приклеил дорожками вверх плату MK2, предварительно приготовив вывода, для этого я просто использовал трубки от наконечников, получилось заподлицо, наклеил в 5 точках на термоклей "радиал" по центру слегка засверлив, установил датчик температуры. Так-же лист алюминия мне попался не идеально ровный, а с углублением в центре, поэтому я ему приделал в центре болт, с возможностью регулировки. Теперь можно регулировать уровень в 5 точках. Блок питания у меня 33А сейчас, и стол прогревает до 120 за 7 минут, кабель 2,5 мм2 типа пвс.
Какие могу сделать выводы:
1. Преимущество алюминиевой плиты - равномерный нагрев, у алюминия на несколько порядков лучше теплопроводность, поэтому деламинация на таком столе менее страшна, чем на стекле. Стекло хоть и ровное, но в 1 точке может иметь допустим 110 С, а в 2-ух сантиметрах 90, и прилегающий пластик начинает испытывать сильное давление от разности усадки, откуда и происходит деламинация.
2. Каптоновая лента - работает во-первых как микро демпфер, она как бы сглаживает упругие колебания, передаваемые от стола детали, от сопла пластику и между собой ну и может быть вентилятора детали. Во-вторых каптоновый слой как бы создает прокладку для емкости статического электричества, у меня это хорошо было заметно при печати 2 ух слоев рафта размером 100х100, после остывания он лип с характерным треском, поэтому также деламинация менее подвержена такого стола.
3. Нету скрепок и бьющихся частей, это огромный плюс, я поменял 3 стекла, первое было от сканера 3 мм. Наехала головка на край стекла и треснуло моментально, стекло было прогрето. Затем я следующие стекла обклеивал края скотчем бумажным. Покупал от рамок, 1,5 мм стекло там используется, второе разбил от того что была царапина в центре и когда на теплое стекло мазал пиво, он так красиво раскололось. Ну и третье я разбил банально, головка проехалась по скрепке и как то неудачно наехала сверху на нее.
4. Ацетон, по моему неподтвержденному мнению, действует на каптон как отвердитель. Только что прилепил новую каптоновую ленту, напечатал 2 слоя по 0,25 и оценил прилипание на чистую поверхность на твердую 4 по 5-ти бальной. нагретый от как бы ногтем отлипает как только что жеваная жвачка, остывший до 50 как засохшая жвачка от стекла + эффект статического электричества.
Вложения

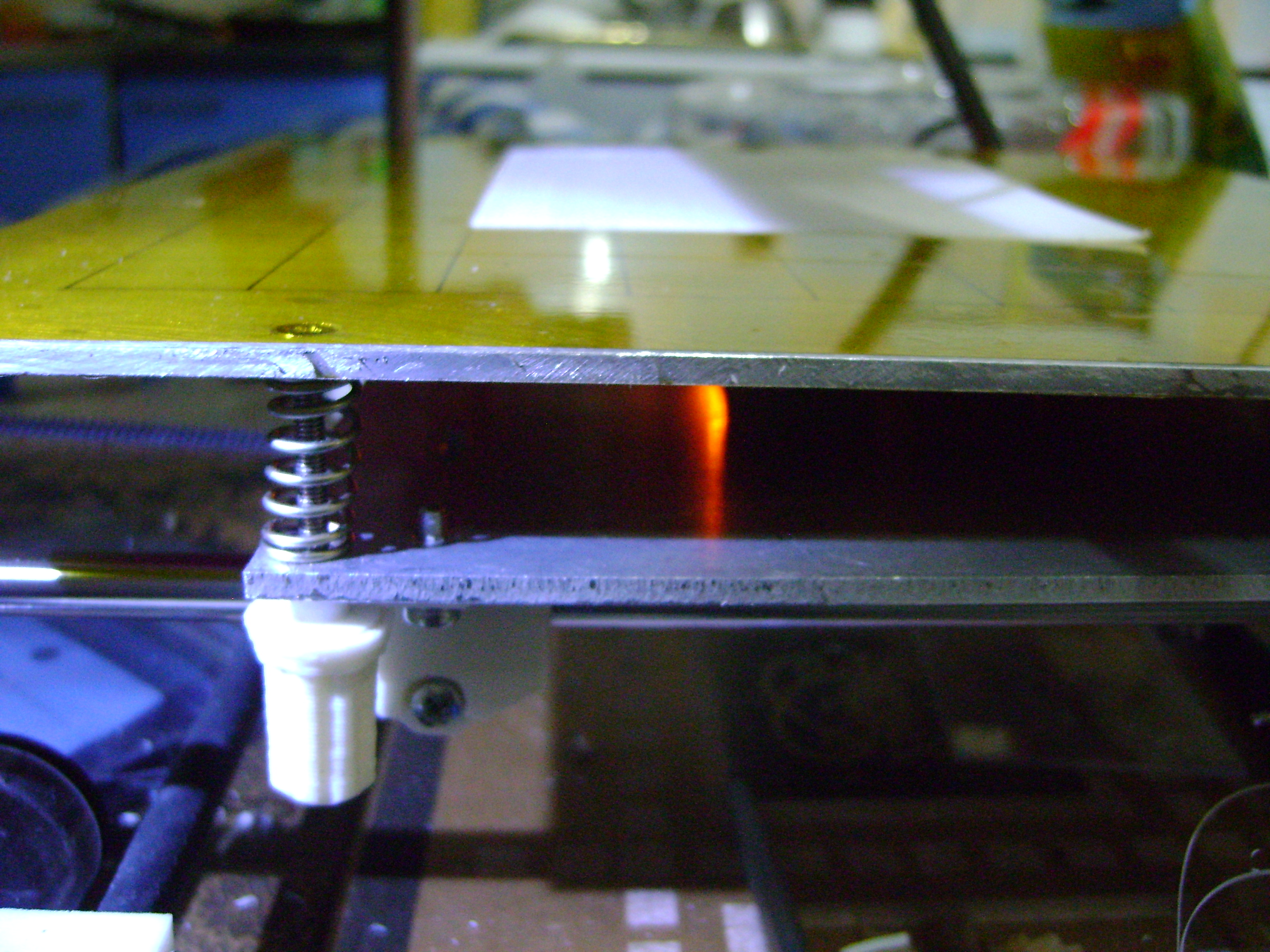

Алюминиевый стол
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Печатный стол (HeatBed)

Сообщение icehardy » 08 апр 2014, 10:35

Тоже пользуюсь столом из дюральки 1.8мм, вполне удобно
Вчера первый раз попробовал печатать PLA
навел раствор сахарный, погуще, попробовал намазать на каптон, ерунда получается
Взял лист бумаги, вырезал примерно под размер стола, и на теплый стол приклеил его вместе с сахарным раствором
Сначала бумажка пропиталась, покоробилась, разглаживал и мазал сахарный раствор губкой для посуды
По мере высыхания бумаги получилась очень красивая поверхность, PLA прилип отлично
Дальше посмотрю на сколько это удобный способ
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Печатный стол (HeatBed)

Сообщение Екатеринбуржец » 08 апр 2014, 20:14

А на пиво пробовали? Меньше головняков.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Печатный стол (HeatBed)

Сообщение Disa555 » 08 апр 2014, 21:04

Екатеринбуржец писал(а):А на пиво пробовали? Меньше головняков.

Пиво катит на борсиликат, зеркало, стекло... а вот с алюминием или дюралью (хотя у меня алюминька не полированная) плохо дело... проблема стекла это не равномерный прогрев поверхности столика, что сказывается на качестве печати крупногабарита.

идеальный вариант каптон - ширины стола. но требует качественной настройки уровня стола, чтоб сопло не задевало каптон и правильной укладки каптона на стол с прогревом и отводов пузырей.

через недельку попробую на синий скотч без стекла на алюминьке распечатать детальку с диаметром 170мм.
печатал ее на боре с пивом и бортиком из зеркального утеплителя(хз как называется)+ городил термобокс(такой себе рукожопный) получалось нормально.
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: Печатный стол (HeatBed)

Сообщение Naruto » 08 апр 2014, 22:09

icehardy писал(а):Тоже пользуюсь столом из дюральки 1.8мм, вполне удобно
Вчера первый раз попробовал печатать PLA
навел раствор сахарный, погуще, попробовал намазать на каптон, ерунда получается
Взял лист бумаги, вырезал примерно под размер стола, и на теплый стол приклеил его вместе с сахарным раствором
Сначала бумажка пропиталась, покоробилась, разглаживал и мазал сахарный раствор губкой для посуды
По мере высыхания бумаги получилась очень красивая поверхность, PLA прилип отлично
Дальше посмотрю на сколько это удобный способ

намажте каптон ПВа строительным (не нужно его разбавлять один-два слоя тампоном и сушить феном каждый слой) липнет иделально , лучше чем на бумагу, просто, каптон, скотч и прочие исхищрения, (в теме про холодный стол много положительных отзывов про пва клей)
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Печатный стол (HeatBed)

Сообщение icehardy » 09 апр 2014, 05:55

а мне и на сироп с бумажкой понравилось
и готовится стол быстро, и поверхность ровная, и после печати со снятием нет проблем
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Печатный стол (HeatBed)

Сообщение om2804 » 10 апр 2014, 11:14

Попробовал приклеить алюминиевую фольгу прямо на стекло и вырезать дорожки. Геморно конечно, но вариант рабочий. Греет быстро. Фольгу надо проклеивать хорошо. От нагрева она увеличивается в размерах. От ПВА фольга местами оторвалась
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Naruto » 10 апр 2014, 15:02

om2804 писал(а):Попробовал приклеить алюминиевую фольгу прямо на стекло и вырезать дорожки. Геморно конечно, но вариант рабочий. Греет быстро. Фольгу надо проклеивать хорошо. От нагрева она увеличивается в размерах. От ПВА фольга местами оторвалась

На, что клеили фольгу? Какую фольгу? медную?
В видео приведенном выше , умелец клеил на какой то клей отвердевающий от уф (имхо не самое простое зантие, уитывая, что еще это надо чем то облучать (например медицинской уф лампой, при этом находиться не стоит в помещении ил покупать девайс, ндаже не представляю где такой купить кроме энторнета).
кстати а если попробовать дорожки нарисовать на принтере пластиком, нанеся ПВА на медь, (PLA липнет к ПВА иделаьно) потом аккуратно смыв лишний Пва клей а опустить в хлорное железо Или закрепить маркер с флюсом (или чем там дорожки рисуют сейчас) на принтере вместо хотенда? тоже должно получиться аккуратнее чем вырезать из фольги дорожки.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Печатный стол (HeatBed)

Сообщение om2804 » 10 апр 2014, 18:35

Почитайте внимательнее. Фольга алюминиевая. Клей ПВА.
Клей, думаю, можно подобрать. Что-нибудь с хорошей адгезией к стеклу и термостоскостью до 150 градусов
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Naruto » 10 апр 2014, 18:48

om2804 писал(а):Почитайте внимательнее. Фольга алюминиевая. Клей ПВА.
Клей, думаю, можно подобрать. Что-нибудь с хорошей адгезией к стеклу и термостоскостью до 150 градусов

Сори, был невнимателен при прочтении... может просто каптоном сверху фольги для фиксации и защиты дорожек? видел на риправолде нагревательные маты на основе каптона, те идея не новая, те клеим на любой клей, хоть на тот же пва на стекло, вырезаем (опять же лезвие скальпеля или малярного ножа можно закрепит на каретке, потом смываем лишний пва и заклевиваем каптоном, на досуге попробую , спасибо за наводку...
как думаете пищевая фольга подойдет?
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Печатный стол (HeatBed)

Сообщение sagri » 10 апр 2014, 21:48

Попробовал приклеить алюминиевую фольгу прямо на стекло и вырезать дорожки. Геморно конечно, но вариант рабочий. Греет быстро. Фольгу надо проклеивать хорошо. От нагрева она увеличивается в размерах. От ПВА фольга местами оторвалась


Каждый извращается ка хочет :ROFL:
Люминий уже давно не используют в качестве проводников изза одной особенности алюминия - перегорает быстро и в само тонком месте. Когда как медь - сначала нагреется до температуры плавления, а потом перегорит, но сначала зажжет изоляцию.
Это вариант не рабочий. Или рабочий но недолго. я сомневаюсь что стол выдержит нагрев больше 160 градусов многократно.
sagri

Сообщения: 30
Зарегистрирован: 23 мар 2014, 00:27
