Re: Печатный стол (HeatBed)

Сообщение VitDagger » 25 апр 2017, 16:53

Алюмишку 4мм наверное долго разогревать будет? Идея понравилась, заказал 30 метров медной фольги на 5мм. Можно сделать стол нестандартных размеров. Поэкспериментирую.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение setar » 25 апр 2017, 20:58

лучше лак для печатных плат, поскольку каптон существенный теплоизолятор (это его основная задача)
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение Myp » 25 апр 2017, 21:24

всмысле? каптон по моему наоборот теплопроводность повышенной отличается, теплопроводность каптона на уровне КПТ-8
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение expertykt » 26 апр 2017, 10:27

setar писал(а):некоторые вовсе на поверхности дюральки печатают, без ничего.

Почему нельзя вместо стекла дюраль использовать? Если тонкий гнется, то уж 4 мм дюраль вроде не должен. Или 4 мм грелка + 4 мм основа печати слишком тяжело?

Добавлено спустя 9 минут 15 секунд:
Myp писал(а):всмысле? каптон по моему наоборот теплопроводность повышенной отличается, теплопроводность каптона на уровне КПТ-8


Тот ли это каптон, который Captone ?
expertykt

Сообщения: 28
Зарегистрирован: 03 фев 2017, 09:36

Re: Печатный стол (HeatBed)

Сообщение Myp » 26 апр 2017, 19:51

а он разный бывает?
я знаю тока один, тот который на стол клеят широкими полосами, его же используют для приклеивания радиаторов и вот судя по статье даже внутри транзисторов для теплоотвода встречается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 26 апр 2017, 20:51

Его же вроде используют при пайке феном, закрывают пластиковые и легкоплавкие детали, что бы они не испортились. Так же он первоначально был использован как теплоизолятор у NASA в лунном модуле. Хотя у каптона хорошая теплопроводность. Я запутался, он теплоизолятор или напротив?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Myp » 26 апр 2017, 23:29

при пайке он используется в роли экрана, чтобы горячий воздух не дул куда не надо, так-то по бедности можно и фольгой закрывать детали, но фольгу сдувает, скотч лучше держится за счёт клея плюс не плавится от горячего воздуха.

тут смотря с чем сравнивать, теплопроводность каптона хуже чем у металла, но лучше чем у воздуха
поэтому если металл покрыть скотчем то теплопередача ухудшится, а если две пластины склеить скотчем то теплопроводность улучшится (вместо теплоизоляционного воздушного зазора будет теплопроводный зазор из каптона)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 15 май 2017, 20:28

Вот такая грелка на 220В пойдёт? https://ru.aliexpress.com/store/product ... 82192.html Или у них тоже есть какие то ньюансы. Мощность 600 ватт лишнего не будет?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Myp » 19 май 2017, 20:59

чота я заметил что стол стал плохо греться с краю
разобрал и привет

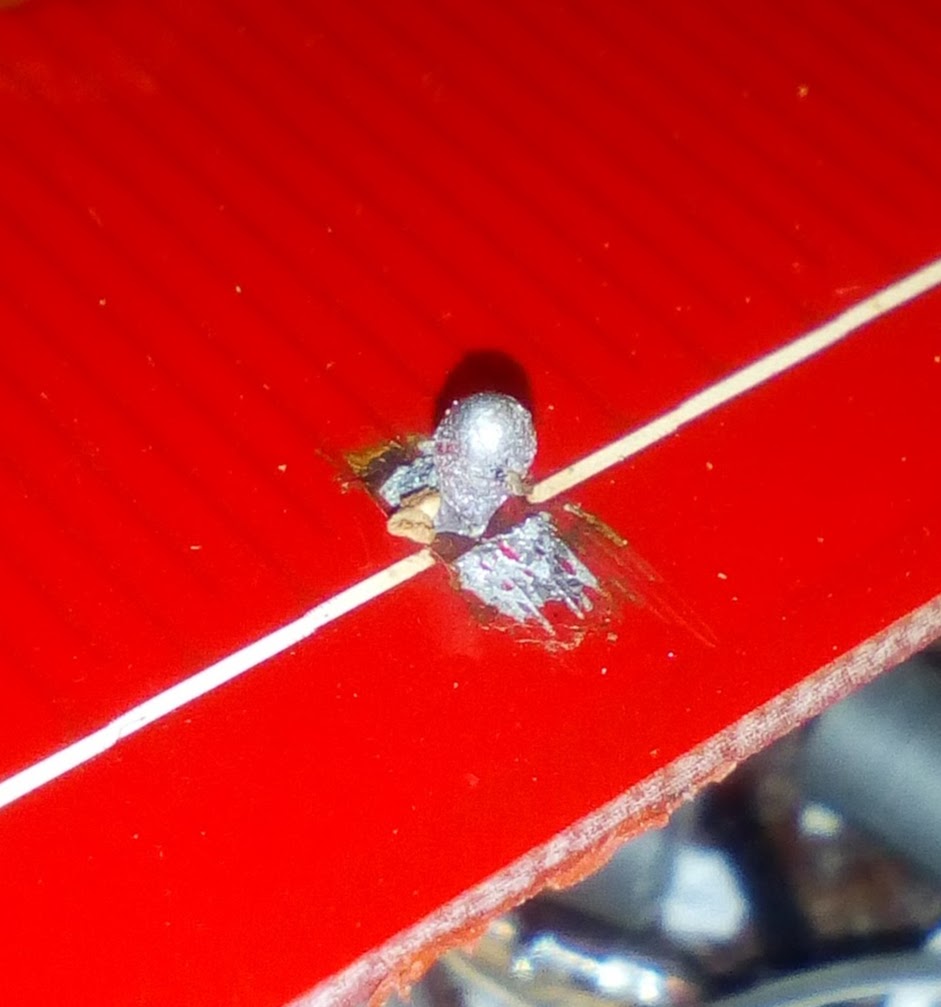

припой в местах перемычек расплавился
одна перемычка вобще провисла, вторая почти почти.

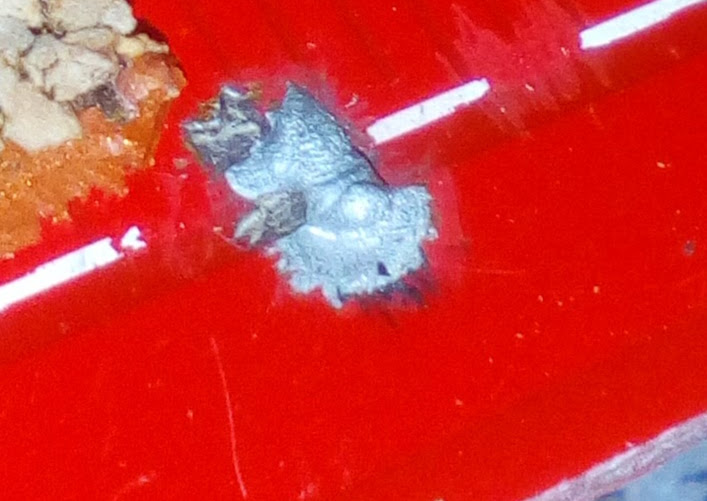

в другом месте перемычка осталась на месте, но выгорела медь вокруг перемычки.

такшта я стол заказал на 220

Добавлено спустя 2 минуты 20 секунд:
VitDagger писал(а): Мощность 600 ватт лишнего не будет?

там видно будет
если что, то можно через диод включить, мощность вдвое уменьшится. =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 19 май 2017, 21:17

Что то меня большие токи всё меньше и меньше нравятся. На экспериментальный принтер планирую стол на 220В, а остальное на 24В, 17А(китайских, с запасом).
если что, то можно через диод включить, мощность вдвое уменьшится. =)

Ненене, тогда придется объяснить китайцу, почему я прошу 50% возврата :)
А как же насчет экспериментального стола из медной фольги?) Я же заказал и жду когда опробую :D
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Myp » 30 май 2017, 00:06

хммм
я тут внезапно понял что стол на 220v некуда крепить
у меня есть стекло 200х200, есть нагреватель
а как это дело теперь закрепить на 4 винта которые торчат из портала?

текстолитовый стол крепился за уголки...
походу надо резать алюминевую пластину, делать бутерброд стекло\алюминий\нагреватель
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17043
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение setar » 30 май 2017, 00:58

именно - нагреватель клеить к алюминиевой пластине, за нее и крепить. сверху приложить на клипсах стекло
без алюминиевой пластины получишь локальный перегрев на крупных деталях, вот так:


Добавлено спустя 3 минуты 7 секунд:
кстати силиконовый мат греет почти равномерно, кроме места крепления провода (небольшой перепад в поперечном направлении из за неравномерного прижима - там три поролонки, продольно по центру и продольно ближе к краям )
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 30 май 2017, 08:00

Сойдет ли алюминиевый лист толщиной 1.2мм?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение setar » 30 май 2017, 20:26

для распределения тепла - да, как основа выравнивающая весь бутерброд, это вряд ли.
хотя нужно попробовать, если есть такой в наличии
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 30 май 2017, 20:33

Основание будет мой любимый МДФ, толщиной 5-16мм, с материалом нет проблем и фрезер для обработки. Дальше слой пробки. И грелка с алюминиевым листом. Вопрос именно про равномерный прогрев :) Но если сойдет, то уже хорошо
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 399
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей
