Печатный стол (HeatBed)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Печатный стол (HeatBed)

Сообщение Myp » 15 апр 2017, 14:14

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17589
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение setar » 16 апр 2017, 02:40

Аватара пользователя
setar
Site Admin

Сообщения: 10493
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение RoninDev » 20 апр 2017, 16:33

Ура, клей опять появился в продаже.. Кому надо - http://the3dm.ru/shop/c6/g1087
Думаю взять 5 тюбиков, про запас
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Печатный стол (HeatBed)

Сообщение BlackAlex » 22 апр 2017, 19:06

кто подскажет по плате нагрева. Купил на Али плату 300*200, МК2А, ru.aliexpress.com/item/PCB-Heatbed-MK2A-with-led-Resistor-and-cable-for-3D-printer-RepRap-RAMPS-1-4-hot/32596892035.html она на 12В, при ее 1,8Ом - это 80Вт мощности. Плата рассчитана на 12В. По проекту принтера что строю - заложена плата на 24В, примерно такого же размера, но мощность 360Вт. Чем черевата потеря мощности? Дольше разогревать? Большие детали могут плохо получится? Можно ли включить эту МК2А к 24В БП, не погорят дорожки?
BlackAlex

Сообщения: 4
Зарегистрирован: 19 янв 2015, 14:18

Re: Печатный стол (HeatBed)

Сообщение Myp » 22 апр 2017, 19:26

чревато тем что вообще не нагреется до 110
на 24 проблема будет скорее в том что блок питания будет вырубаться, он может подумать что там КЗ на выходе.
чтоб от 24 работала надо использовать шим и ограничивать мощность в прошивке, но не факт, зависит от быстродействия схемы защиты блока питания от КЗ
но в отзывах написано что 1 ом, так что от 12 может и нормально
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17589
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение MEG » 22 апр 2017, 19:31

360ватт может стекло трескаться. Если блок тянет, можешь и попробовать. Разогретый стол потребляет раза в два меньше чем холодный.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Печатный стол (HeatBed)

Сообщение BlackAlex » 22 апр 2017, 19:52

Расчетно, плата при 12В и 1,8Ом будет тянуть 6,7А.
Блока теперь три, 12В 10А и 30А, и 24В 15А. На 24 конечно схему включения от мегатроникса прийдется менять. По отзывам на товар пишут что разогревается за 5 минут. Это же не разовое, серийное изделие.
BlackAlex

Сообщения: 4
Зарегистрирован: 19 янв 2015, 14:18

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 22 апр 2017, 19:58

У меня этот стол. от 12 вольт выше 85 градусов не греется. От 15 вольт до 110 за 13 минут. Когда спросил продавца, на какое напряжение стол, он ответил следующее
if you use 12V, the temperature will up to 70 deagree, if you use 24V , the temperature will up to 140 degree
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение BlackAlex » 22 апр 2017, 22:04

VitDagger писал(а):У меня этот стол. от 12 вольт выше 85 градусов не греется. От 15 вольт до 110 за 13 минут. Когда спросил продавца, на какое напряжение стол, он ответил следующее
if you use 12V, the temperature will up to 70 deagree, if you use 24V , the temperature will up to 140 degree


Ага, как все хитро. А мой ответил что стол на 12В и все, народ в отзывах писал что выгревается. Ок, подключу к 12 а там посмотрим. Дам минимум с 24В и буду плавно поднимать. У меня конструкция рабочего стола немного другая, между основанием и нагревом теплоизолятор, и корпус закрытый, так что может и вытянет с 12. Проверим методом научного тыка
BlackAlex

Сообщения: 4
Зарегистрирован: 19 янв 2015, 14:18

Re: Печатный стол (HeatBed)

Сообщение VitDagger » 22 апр 2017, 23:57

1 и тот же китаец отвечает по разному :)
У меня под нагревателем пробка, вполне себе теплоизолятор, но от 12 вольт ~85 и выше не поднималось. Вольт 18-20 было бы не плохо. Хотя и греется от 15, но долго
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Печатный стол (HeatBed)

Сообщение Myp » 23 апр 2017, 00:12

я тут изобрёл новый тип самодельных нагревательных столов 8)
делюсь

про самоклеющуюся медную ленту услышал в теме про умный дом, мол вместо проводов под обои клеить =)
вместо проводов оно не прокатит, а вот на стол пойдёт.
ленту заказал вот такую: https://www.aliexpress.com/item/Newest- ... 80354.html
самую дешевую
стеклянная зеркальная плитка из леруамерлена

получил ленту из китая, пробую =)

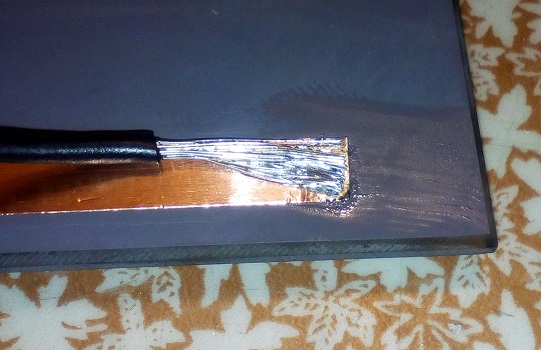

провода паяются элементарно, прям поверх ленты.

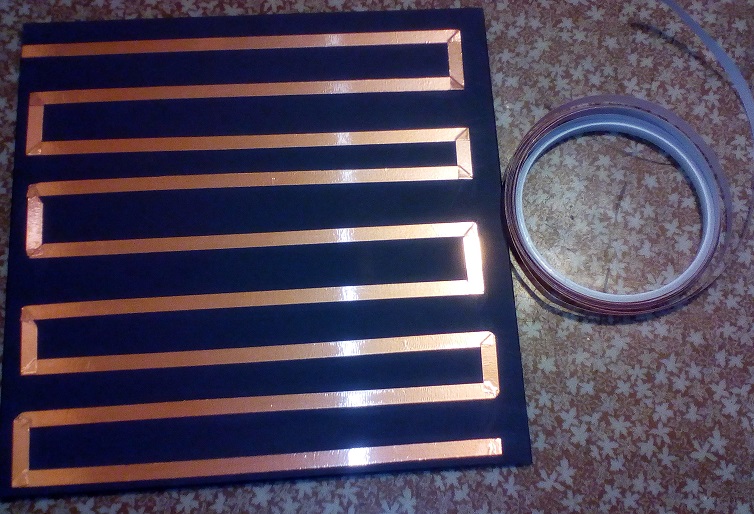

получилось как-то так, сопротивление 0.6 ома, длина 2 метра.
напряжение 5.5 вольт, ток 9.5 ампер, мощность тобишь 50 ватт
или в пересчёте на 12 вольт - 240 ватт. многовато пожалуй.
клеил от балды, по идее надо в два раза плотнее класть, тогда сопротивление будет порядка 1 ома
ну и саму ленту взять не 6мм шириной, а например 5мм
закажу ленту потоньше и попробую, получится как раз для 12 вольт и стола размером 20 см.

можно таким образом делать нагреватель любого размера
выбираем нужную мощность, считаем сопротивление, отматываем кусок ленты с нужным сопротивлением и наклеиваем равномерно на поверхность.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17589
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Печатный стол (HeatBed)

Сообщение setar » 25 апр 2017, 00:24

для равномерности нагрева тут алюминиевый лист нужен
Аватара пользователя
setar
Site Admin

Сообщения: 10493
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение expertykt » 25 апр 2017, 08:47

setar писал(а):для равномерности нагрева тут алюминиевый лист нужен

И теплопроводный диэлектрический клей. Какой подойдет?

Цены на алюмолист от cu-prum.ru :
Д16АТ 2х220х220мм.-1200р.
Д16АТ 3х220х220мм.-1500р
Д16АТ 4х220х220мм.-1800р.
expertykt

Сообщения: 72
Зарегистрирован: 03 фев 2017, 09:36

Re: Печатный стол (HeatBed)

Сообщение setar » 25 апр 2017, 11:41

я бы взял 4, фрезернул бы слой с одной стороны для выравнивания в ноль, нагрев клеил на аллюминь а сверху клипсами стекло притягивал.
некоторые вовсе на поверхности дюральки печатают, без ничего.
Аватара пользователя
setar
Site Admin

Сообщения: 10493
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение Myp » 25 апр 2017, 16:49

медная лента голая, коротить будет, надо тогда слой каптонового скотча проклеивать.
