Re: Печатный стол (HeatBed)

Сообщение Diffid » 17 апр 2016, 14:30

Если грелку 200х200 приляпать к дюральке к примеру 240х280, нормально будет держать, или разница температур к краям большая будет и деталь оторвётся?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение vtoryh » 17 апр 2016, 16:22

Не могу сказать. зависит от толщины. Чем толще стол, тем больше тепла доползет до края.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: Печатный стол (HeatBed)

Сообщение Naruto » 21 апр 2016, 17:08

Diffid писал(а):Если грелку 200х200 приляпать к дюральке к примеру 240х280, нормально будет держать, или разница температур к краям большая будет и деталь оторвётся?

края будут холодными. даже полностью грелака приклеенная дает градиент Т между краем и центром градусов в 10-15...

Добавлено спустя 4 минуты 11 секунд:
Re: Принтер на CoreXY
Diffid писал(а):
Naruto писал(а):

Продаван не хочет отправлять 1 стол, говорит мол, только с принтером отправляем :D


Ну тогда либо платить либо травить самому.

Добавлено спустя 6 минут 18 секунд:
Re: Принтер на CoreXY
vtoryh писал(а):У меня сейчас стоит силикончик 220v/200w 200х200 за 13 баксов, наклеен на стол из дюральки д16ат 2мм.
Подключен через твердотельное реле. На печать выходит через 10 минут после старта. с учетом нагрева стола до 100 и потом печатающей головки до 250. По объяве нашел кусок дюральки.
По цене получается дешевле, с учетом что столик сам фрезернул. :)

Ну 200 на 200 по площади и по мощности в 2,5 раза меньше чем 300 на 300... какая мощнощность заявленная производителем твоего коврика?
у меня 280Вт и это предел для бюджетного 27А БП на 12V , подумываю запустить его от 24V (тогда и провода потоньше можно будет использовать)
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Печатный стол (HeatBed)

Сообщение Diffid » 21 апр 2016, 20:55

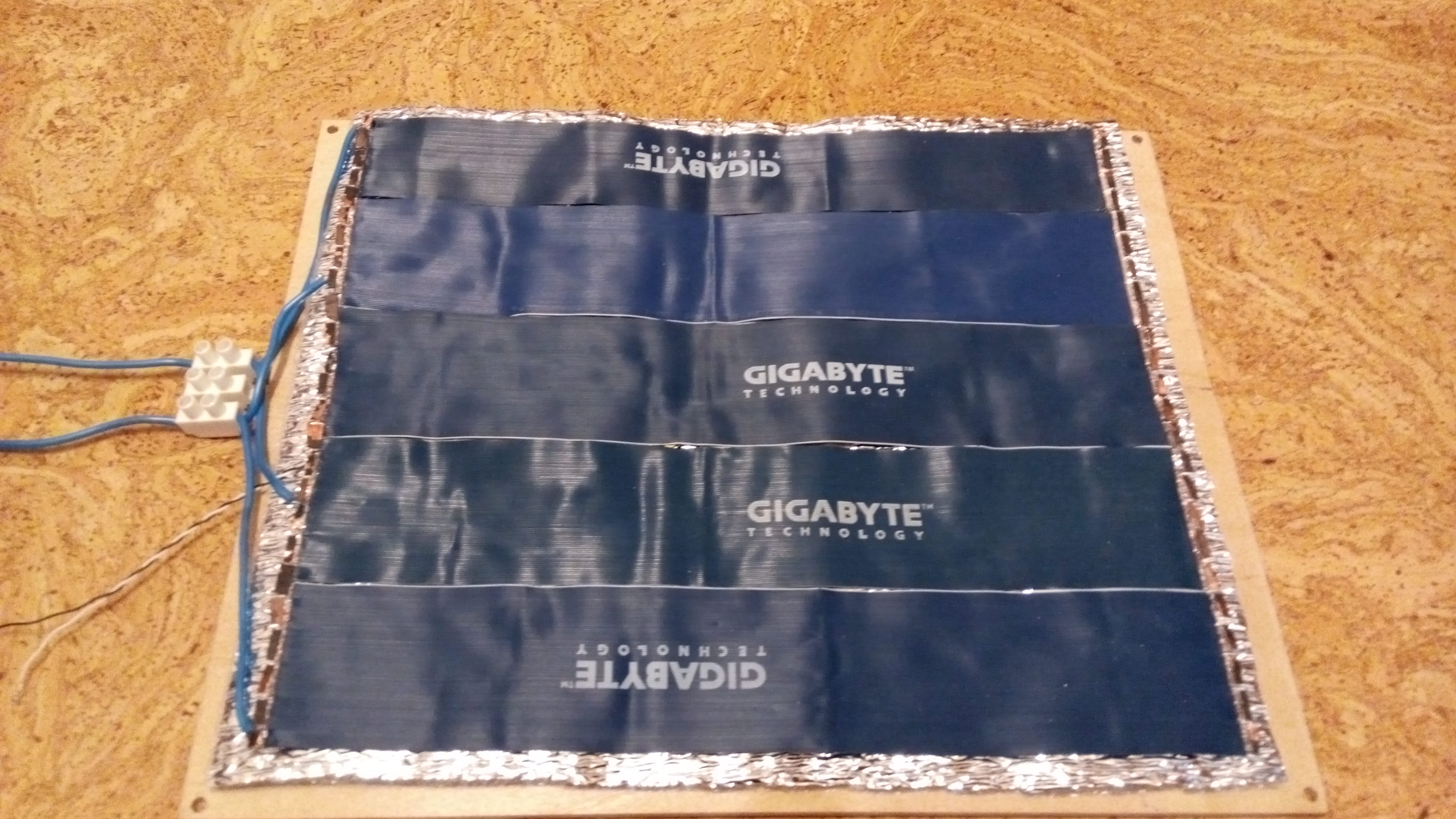

Сделал нагревательный мат из 80pin IDE шлейфов, как у Setar'а. Размеры 280х240, спаял проводки по 8 змейкой, вышло 48 групп. Подключил параллельно 3 участка по 16 групп, сопротивление чуть больше ома вышло.

Стекло пока не отрезал под размер, для проверки накрывал стеклышком чуть большего размера.
За 3-4 минуты нагрелся до 60 и завонял транзистор на Ramps'е :crazy:

Дуня+рампс у алика покупались, за 300р, радиаторов нет. Стоял кулер, но толку от него немного вышло. Где то советовали менять силовые транзюки, ибо китаёзы на всём экономят, ставят фигню. Кто менял - подскажите, какие лучше взять?
Вложения
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 21 апр 2016, 21:18

Diffid писал(а): Кто менял - подскажите, какие лучше взять?

Так в этой-же теме и писали.Поищи получше.Главное в выборе-логический уровень управления и минимальное сопротивление канала.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение Diffid » 21 апр 2016, 22:46

http://www.chipdip.ru/product/irl2203n/
http://www.chipdip.ru/product/irl3705n/
Такие пойдут?

Я так понял пороговое напряжение открытия должно меньше 5В быть, напряжение коммутируемое выше 12В и ток ампер 50+? Сопротивление канала чем ниже- тем лучше?
И наверно придётся выносной делать, на радиатор крепить.

http://www.chipdip.ru/product/fdp032n08/ Этот лучше?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение setar » 21 апр 2016, 23:22

Diffid писал(а):Где то советовали менять силовые транзюки, ибо китаёзы на всём экономят, ставят фигню. Кто менял - подскажите, какие лучше взять?

лучше сразу купи твердотельное реле на постоянное напряжение
например SSR 120-DD ( ключевое DD - значит управляется постоянным и управляет постоянным напряжением, цифра это ток)
можно ток и поменьше взять, попадаются на 20,40,60,100 А
http://ru.aliexpress.com/item/SSR-100DD ... 47720.html
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печатный стол (HeatBed)

Сообщение om2804 » 22 апр 2016, 09:35

А напряжение какое на стол? 12 вольт?
Если да, то для сопротивления стола в 1 Ом будет: I = U/R = 12/1 = 12 А
Любой MOSFET с маркировкой IRL* и током сток-исток 25А. Твердотельное реле перебор ИМХО
Если не хотите пожара, дорожки силовые сразу очистите от маски и пролудите. Т.к. они не рассчитаны на большие токи. Ровно как и стандартные клеймы для подключения силовой части.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Печатный стол (HeatBed)

Сообщение Diffid » 22 апр 2016, 14:12

om2804 писал(а):А напряжение какое на стол? 12 вольт?
Если да, то для сопротивления стола в 1 Ом будет: I = U/R = 12/1 = 12 А
Любой MOSFET с маркировкой IRL* и током сток-исток 25А. Твердотельное реле перебор ИМХО
Если не хотите пожара, дорожки силовые сразу очистите от маски и пролудите. Т.к. они не рассчитаны на большие токи. Ровно как и стандартные клеймы для подключения силовой части.

Спасибо за совет. Нашёл в закормах пару вроде подходящих транзисторов:
30v 40A 17mОм, 1-3v затвор
И 75v 140A 7mОм, 2-4v затвор
Смущают мин-макс затвора, на рампсе же 5в, будут они работать?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Печатный стол (HeatBed)

Сообщение kindrat » 22 апр 2016, 16:57

Почему никто на оптопаре не делает? У меня на двух принтерах сделано, проблем никаких, мосфет холодный, т.к. открывается 12В а не 5. Даже на самодельных столах с сопротивлением 0,8 Ом, но там зеркало от неравномерного прогрева лопается, приходится снижать мощность ШИМом.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 22 апр 2016, 18:28

kindrat писал(а):Почему никто на оптопаре не делает? У меня на двух принтерах сделано, проблем никаких, мосфет холодный

Ибо одно дело - за пару минут мосфет заменить,а другое - оптопару приколхозить в готовую схему))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение ilalexey » 22 апр 2016, 19:09

Ибо одно дело - за пару минут мосфет заменить,а другое - оптопару приколхозить в готовую схему))

+10 минут. ..ох и дольше.
Это скорее из оперы "глаза боятся".
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 22 апр 2016, 21:39

Ну так выложи схему подключения,может кто и повторит.Ибо на словах не совсем понятно,что и куда цеплял)
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Печатный стол (HeatBed)

Сообщение kindrat » 25 апр 2016, 13:44

Vovich70 писал(а):Ну так выложи схему подключения,может кто и повторит.Ибо на словах не совсем понятно,что и куда цеплял)

post346327.html#p346327
В этой же теме, уже лежит.
Полевиков можно один, можно пачку по своему желанию - в зависимости от тока.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Печатный стол (HeatBed)

Сообщение Vovich70 » 26 апр 2016, 00:25

Так ту схему Сетар забраковал))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир
