Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение Kaktus » 15 июн 2018, 21:39

Полистай здесь: http://3dtoday.ru/blogs/eta4ever/kisslicer-learn-to-work-part-2/
Там всего три части.
Kaktus

Сообщения: 13
Зарегистрирован: 04 май 2018, 10:36

Re: Слайсер KISSlicer

Сообщение setar » 15 июн 2018, 23:11

good_idea писал(а):А то если поставать заполнение 100%, то если будет хоть чуть переэкструзии, то лишний пластик будет на верхнем слое буграми.

а вы не ту ручку крутите, с переэкструзией борятся калибровкой экструдера и в крайнем случае уменьшением flow от единицы (100%) например до 0.95 (95%)

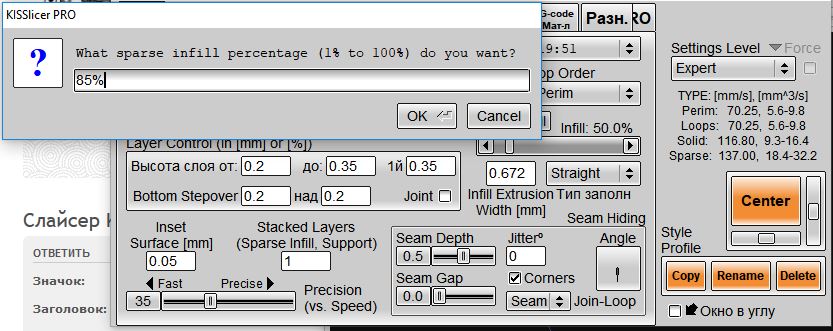

ну а плотность заполнения внутрянки тоже можно регулировать процентно:
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Kaktus » 15 июн 2018, 23:35

setar, подскажите, где толщину верха и низа покрутить?
Kaktus

Сообщения: 13
Зарегистрирован: 04 май 2018, 10:36

Re: Слайсер KISSlicer

Сообщение setar » 16 июн 2018, 01:14

верх и низ это стенка, а стенки в идеологии Кислайсера везде одинаковы.
Следовательно все меняется параметром Skin Thickness
Впрочем боковые стенки могут отличаться в большую сторону, в том случае когда произведение количества витков на ширину укладки превышает это значение
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение good_idea » 18 июн 2018, 10:02

Сергей, я в это поле 85% и вводил, а оно там не сохраняется и округляется. Может это только в ПРО возможно?
Кстати, Вы в Москву со своим принтером, случайно, летом не планируете ни на какую выставку заехать? Я бы с удовольствием еще раз на него посмотрел.
good_idea

Сообщения: 14
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение good_idea » 18 июн 2018, 23:48

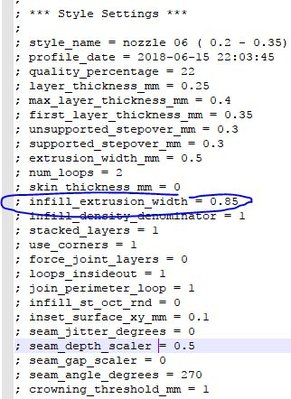

Кстати, Сергей, неувязочка. Infill_extrusion_width это ширина линий внутренней заливки (в Вашем примере 0.85мм). А процент заполнения - это что-то другое должно быть. Если я правильно понимаю, то infill_density_denominator=1 это и есть то целое число, на которое делится 100% чтобы получить процент заполнения, т.е. 100%:1=100% (в Вашем примере). А вот как получить заливку 85%?
good_idea

Сообщения: 14
Зарегистрирован: 19 апр 2017, 13:05

Re: Слайсер KISSlicer

Сообщение setar » 19 июн 2018, 09:02

good_idea писал(а):Сергей, я в это поле 85% и вводил, а оно там не сохраняется и округляется. Может это только в ПРО возможно?
Кстати, Вы в Москву со своим принтером, случайно, летом не планируете ни на какую выставку заехать? Я бы с удовольствием еще раз на него посмотрел.

принтер сейчас проходит сертификаию под военных и реинкарнацию на 9 версию, если к осени успеем то приеду конечно.

Добавлено спустя 3 минуты 31 секунду:

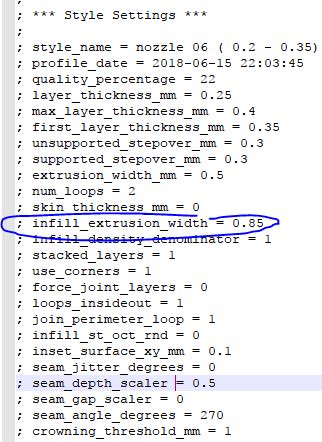

good_idea писал(а):Кстати, Сергей, неувязочка. Infill_extrusion_width это ширина линий внутренней заливки (в Вашем примере 0.85мм). А процент заполнения - это что-то другое должно быть. Если я правильно понимаю, то infill_density_denominator=1 это и есть то целое число, на которое делится 100% чтобы получить процент заполнения, т.е. 100%:1=100% (в Вашем примере). А вот как получить заливку 85%?

деноминатор абсолютно точно задает заполнение,
а вот с Infill_extrusion_width нужно поэкспериментировать, предположу что это процент от 100 введя который получаем уменьшение объёма заполнения не через разержение линий заливки, а по тем же маршрутам (как и 100%) просто проходим меньшим потоком.
Но это проверять на коде нужно
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Kaktus » 20 июн 2018, 09:54

Эээ, а в Кисе случаем редактора G-Code нету? :oops:
Мобть порекомендуете какой-нибудь? А то блокнот с кодировками что-то мутит...
Kaktus

Сообщения: 13
Зарегистрирован: 04 май 2018, 10:36

Re: Слайсер KISSlicer

Сообщение setar » 20 июн 2018, 11:50

встроенного нету.
для Win рекомендую Notepad++ , для MacOSX TextMate
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Kaktus » 01 июл 2018, 21:11

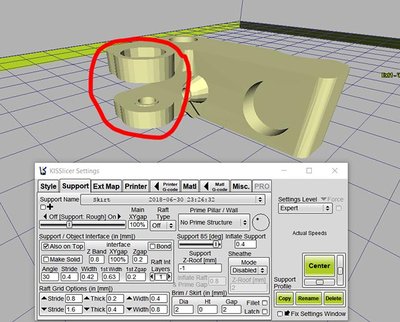

А подскажите, как выставить зазор между деталью и поддержкой? Между поддержкой и деталью накрутил Zgap на толщину слоя - порядок. А снизу наливает рафт на деталь - не отковырять... Галочку Also on Top поставил - в круглых отверстиях делает зазор, а на плоскостях нет... Или рафт внизу подложки оключить вообще... Пример:
Kaktus

Сообщения: 13
Зарегистрирован: 04 май 2018, 10:36

Re: Слайсер KISSlicer

Сообщение setar » 02 июл 2018, 10:24

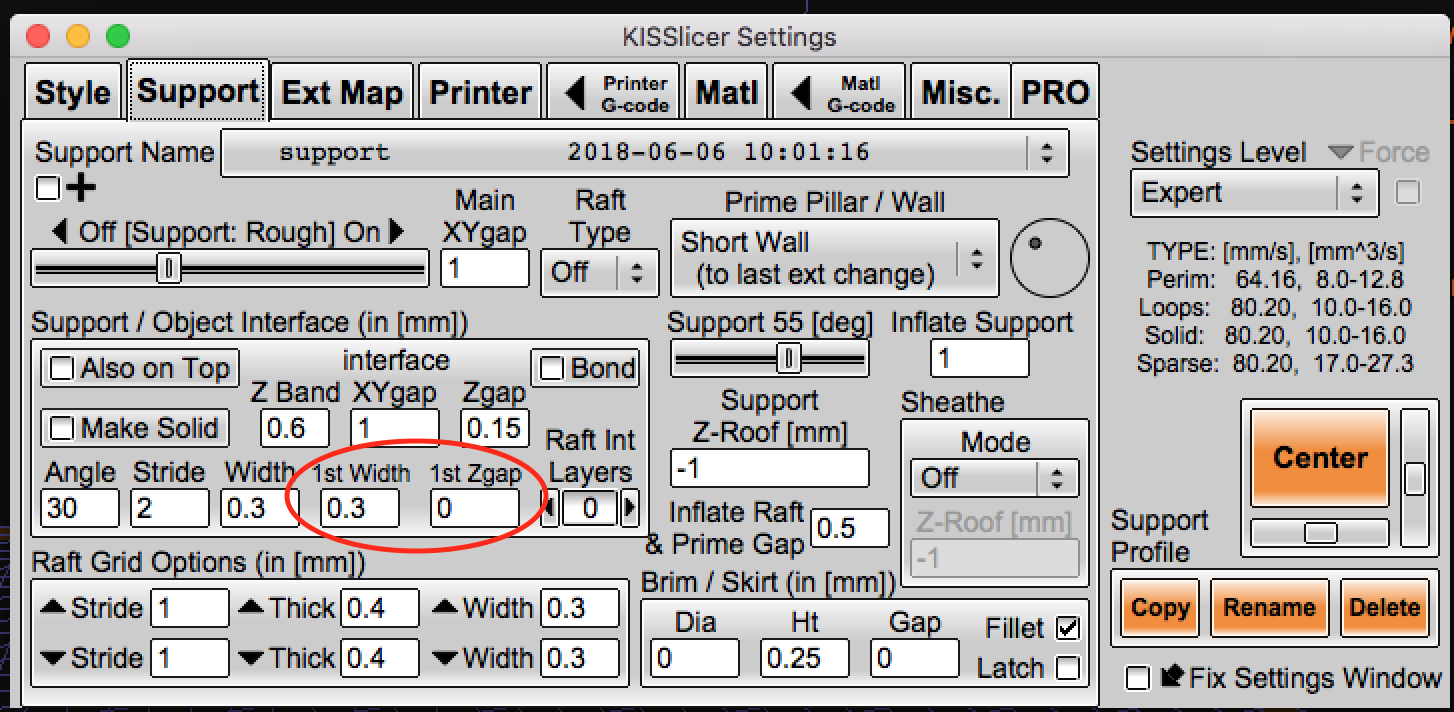

вот эти два параметра порулите.
1st width должен быть меньше или равен width в поддержке, а у вас больше - потому и наливает что не отодрать
Вложения
Снимок экрана 2018-07-02 в 9.20.54.png
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Cthutq » 18 июл 2018, 12:02

Подскажите, толщина слоя сейчас стоит в процентах. Можно указать в миллиметрах например 0,1 и тогда все понятно. Если изначально не указывать толщину в миллиметрах, а оставить в процентах что берется за основу от которой слой устанавливается например 33%, что берется за точку отсчета?
Cthutq

Сообщения: 17
Зарегистрирован: 07 май 2018, 18:47

Re: Слайсер KISSlicer

Сообщение setar » 20 июл 2018, 08:47

давайте с картинками, я не понял какой параметр вы приняли за толщину, но тут она вроде бы везде абсолютная
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Cthutq » 20 июл 2018, 10:39

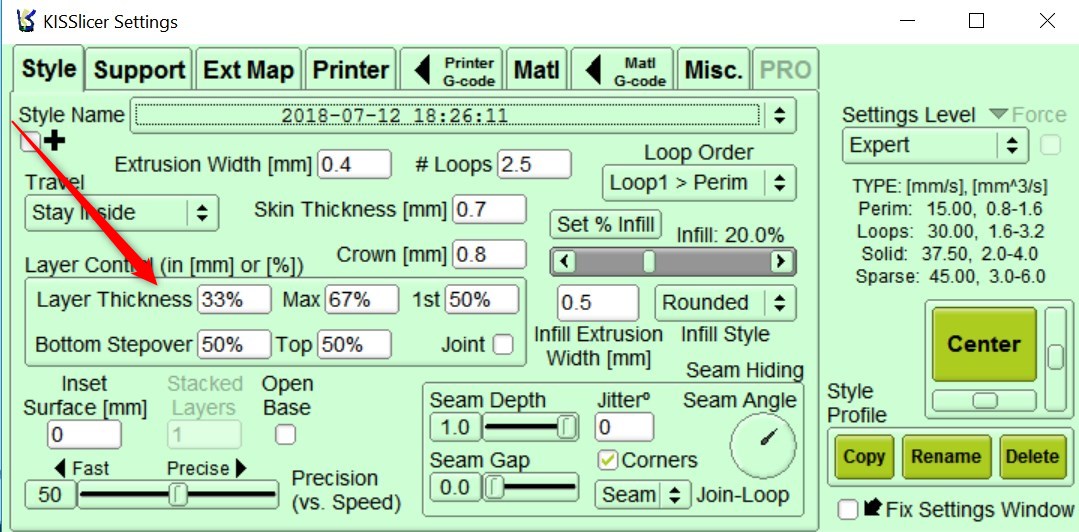

Вот на скрине это толщина слоя 33%, , что такое абсолюная ? Наверное я что то не понимаю, но процент это часть значения от которого он берется. 33% это какая толщина в милиметрах, я что то не пойму. Поясните пожалуйста. Я здесь ничего не трогал, печатает просто сказка, но хотелось бы понять циферку :)
Вложения
Cthutq

Сообщения: 17
Зарегистрирован: 07 май 2018, 18:47

Re: Слайсер KISSlicer

Сообщение setar » 20 июл 2018, 11:07

я только сейчас обратил внимание что блок так и называется Layer Thickness (in [mm] or %)
следовательно там циферки в мм или процентах от ширины укладки (extrusion width)
значение поля с примерами хорошо понимается по всплывающим желтым подсказкам (навести мышь на поле и ничего не нажимать)
Аватара пользователя
setar
Site Admin

Сообщения: 10181
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
