Слайсер Slic3r

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер Slic3r

Сообщение sdron281 » 03 окт 2013, 22:58

На последней фотографии видно что деталь выгнулась. Если я правильно понял, деталь лежит к верху тормашками. Может проблема в том, что она отходит от стола?
sdron281

Сообщения: 65
Зарегистрирован: 03 окт 2013, 22:50

Re: Слайсер Slic3r

Сообщение baru » 04 окт 2013, 09:19

thekondrat писал(а):Мне уже грустно становится от своей беспомощности и необъятности нюансов 3д печати.
Попробую посоветовать. Я бы вернул на вкладке Advanced заливку со 120% на 0. Я бы предположил, что при таком расстоянии между периметрами, внутренняя часть рассматривается программой как Gap, а не Bottom и, как мне кажется, к ней применяется Fill pattern, который у вас Line и вы получаете ломаную линию, как и заказывали. Я бы поменял на rectilinear и посмотрел что получится.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Слайсер Slic3r

Сообщение AKlion » 04 окт 2013, 12:09

Возник вопрос. Вот я задаю слой печати 0.16 и задаю 4 слоя. По бокам у меня получается 4 слоя 0.35 ширина печати, а сверху и снизу тонкие стенки, как исправить эту несправедливость?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Слайсер Slic3r

Сообщение porex » 04 окт 2013, 13:27

Не совсем понятно что вы печатаете.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Слайсер Slic3r

Сообщение Radus » 04 окт 2013, 13:35

AKlion писал(а):Возник вопрос. Вот я задаю слой печати 0.16 и задаю 4 слоя. По бокам у меня получается 4 слоя 0.35 ширина печати, а сверху и снизу тонкие стенки, как исправить эту несправедливость?

4 слоя это 0.16*4 мм. вот и получается тонко, задай больше слоев будет толсто =)
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер Slic3r

Сообщение AKlion » 04 окт 2013, 17:29

можно ли задать разное колличество слоёв сверзу и сбоку?

и как сделать чтобы потлержки легко отделялись, вообще какой-нибудь слайсер это умеет делать?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Слайсер Slic3r

Сообщение compplusplus » 11 окт 2013, 03:08

Закончил перевод руководства Slic3r. :Yahoo!:

Смотреть на моем блоге lugrap.com

Если нашли ошибки, просьба мне сообщить.

Добавлено спустя 4 минуты 53 секунды:

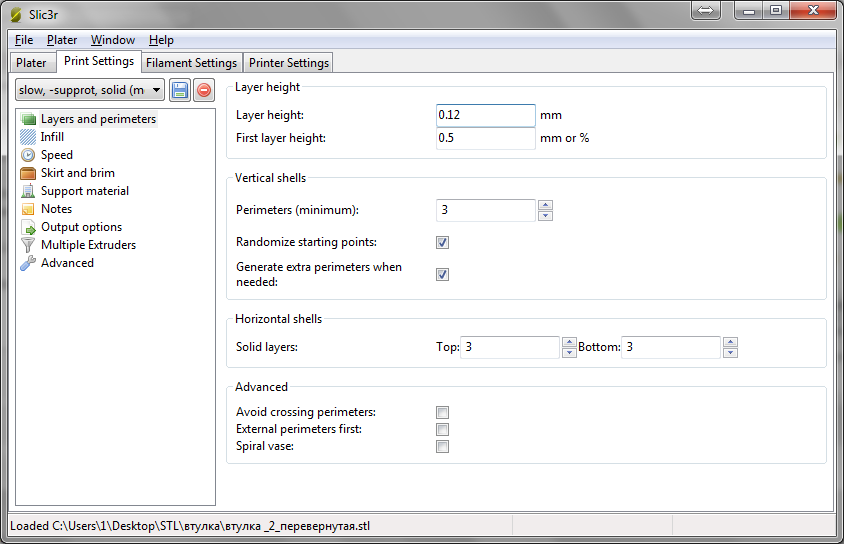

AKlion писал(а):можно ли задать разное колличество слоёв сверзу и сбоку?


Vertical shells и Horizontal shells, меняйте как вам захочется
Последний раз редактировалось compplusplus 14 ноя 2013, 06:30, всего редактировалось 1 раз.
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение porex » 11 окт 2013, 03:55

Отличная статья. Предлагаю сразу ссылку в оглавление и сюда в первый пост.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Слайсер Slic3r

Сообщение compplusplus » 11 окт 2013, 04:07

porex писал(а):Отличная статья. Предлагаю сразу ссылку в оглавление и сюда в первый пост.


Спасибо!

Пока переводил узнал новые фишки, как например печать разной высотой слоя :roll:
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение porex » 11 окт 2013, 04:13

Я кстати тоже про это из статьи узнал :)
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Слайсер Slic3r

Сообщение Archer_snp » 11 окт 2013, 10:36

compplusplus - Большое человеческое спасибо!
Archer_snp

Сообщения: 166
Зарегистрирован: 24 июл 2013, 12:49
Откуда: Омск
ФИО: Юрий

Re: Слайсер Slic3r

Сообщение Bevaz » 11 окт 2013, 16:29

AKlion писал(а):и как сделать чтобы потлержки легко отделялись, вообще какой-нибудь слайсер это умеет делать?


Meshmixer 2.0 хорошие поддержки делает. На youtube есть видео с демонстрацией.
В нем можно модель предобработать, а в Slicer уже без поддержек резать.
Bevaz

Сообщения: 1
Зарегистрирован: 11 окт 2013, 13:44

Re: Слайсер Slic3r

Сообщение thekondrat » 13 окт 2013, 14:05

compplusplus писал(а):Закончил перевод руководства Slic3r. :Yahoo!:

Смотреть на моем блоге lugrap.blogspot.com

Если нашли ошибки, просьба мне сообщить.

Добавлено спустя 4 минуты 53 секунды:
AKlion писал(а):можно ли задать разное колличество слоёв сверзу и сбоку?


Vertical shells и Horizontal shells, меняйте как вам захочется


Спасибо! У меня после прочтения перевода детали у меня стали гораздо крепче :)
Не могу найти в твоем переводе страничку Layers and perimiters


Добавлено спустя 1 минуту 49 секунд:
sdron281 писал(а):На последней фотографии видно что деталь выгнулась. Если я правильно понял, деталь лежит к верху тормашками. Может проблема в том, что она отходит от стола?

Да, верхтормашками.
Но почему она отходит?
Отходит она не сразу а где-то на 4м слое начинает отходить!

Добавлено спустя 4 минуты 56 секунд:
porex писал(а):Не совсем понятно что вы печатаете.

печатаю такую детальку
http://www.123dapp.com/FullPreview/Index.cfm/ID/1700576
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23

Re: Слайсер Slic3r

Сообщение compplusplus » 13 окт 2013, 17:19

thekondrat писал(а):Спасибо! У меня после прочтения перевода детали у меня стали гораздо крепче :)
Не могу найти в твоем переводе страничку Layers and perimiters


Да ты прав, в официальном руководстве тоже этого нет :(
Спасибо за подсказку, добавлю эту часть обязательно!
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение MEXAHuK » 22 окт 2013, 14:44

Мужики, что за ерунда может быть с этой деталюшкой?

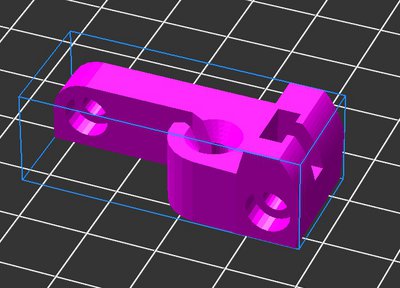

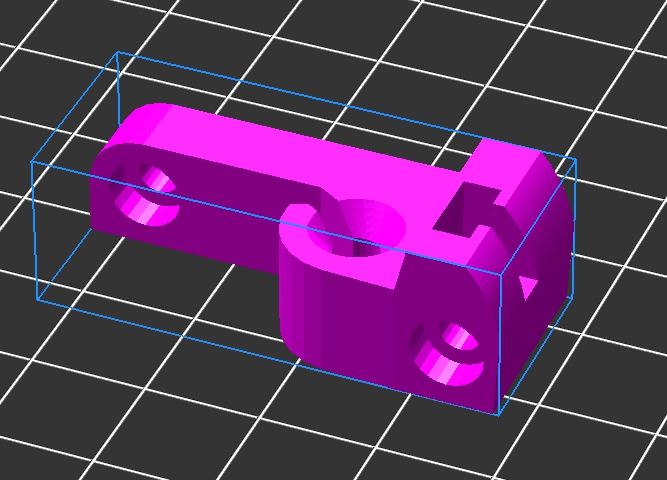

Загружаю:

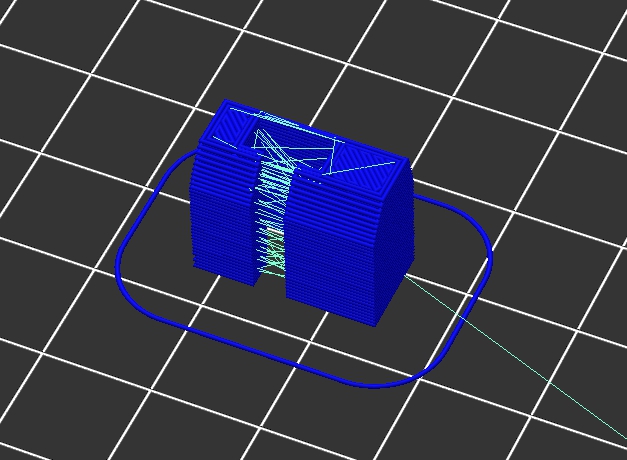

После слайсинга получаю:



Slic3r 0.9.9-dev
Вложения
mk5_extruder_filament_guide.stl
(44.81 КиБ) Скачиваний: 206
Аватара пользователя
MEXAHuK

Сообщения: 228
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов
