Слайсер Slic3r

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Слайсер Slic3r

Сообщение FireFly » 07 мар 2012, 19:59

Подумал и решил шо тема не помешает, к тому же вопросы возникают.
Сабж тут - http://slic3r.org/
Форум тут
Мой перевод по настройкам тут

Добавлено спустя 4 минуты 5 секунд:
Итаг, появился некий трабл и грешу именно на слайсер

Проблема в том, что тонкостенные детали не хочет заполнять - получается пустотелые стенки.
Грешил на сами модели, но нет - проверенные на скейнфордже и нормально отпечатанные, в слике печатаются криво.
Особенно это заметно на тонкослойной печати (на 0,2 мм толщине слоя), при печати слоем 0,4 мм вполне приемлемо и можно сказать не особо и заметно.

Пример

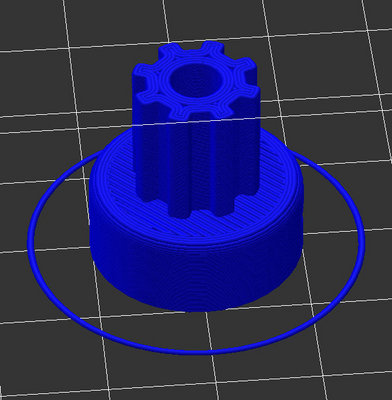

слой 0,4мм, деталь приводная шестеренка от прусы - в норме, видно что заполнение не полное но на работу не влияет
слой 0,2 мм деталь таже - по центру идет отверстие отпечатанное в одну нитку и сответвенно зубцы шестерни аналогично, сверху шестерни нет крышки - открытое отверстие.

Так же на кожухе системы охлаждения, стенки полые получились (в этом случае глубоко пофиг, так как нагрузок на деталь нет)

К сожалению фотик сдох и фотки не могу выложить. Выкладываю отображение кода в Repetier-Host (реальный отпечаток точно такой же)

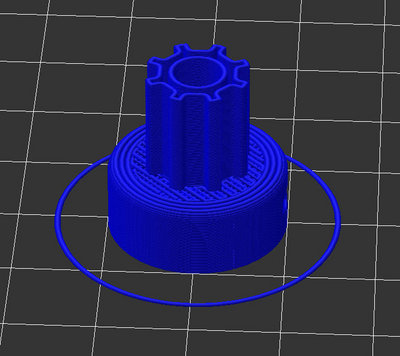

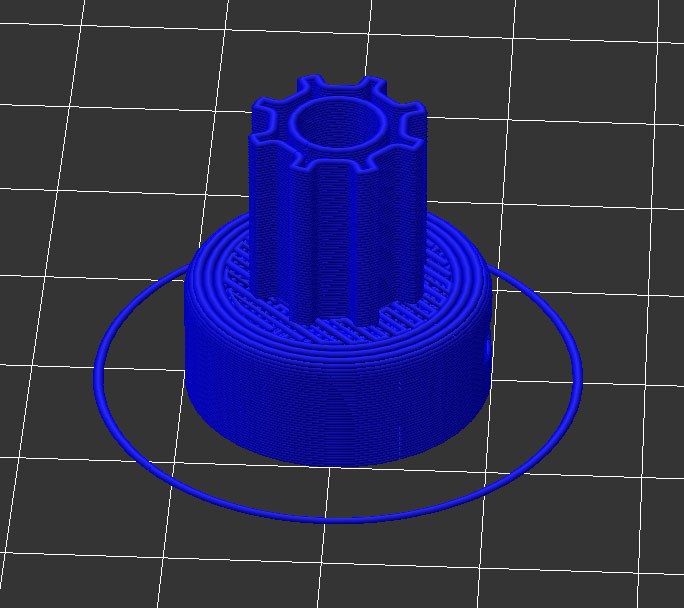

вот отображение g-кода, слой 0,2 мм


UPD.
Информация подтвердилась, что в предыдущей, что в текущей версии (0.7.0), этот трабл имеется
http://forums.reprap.org/read.php?263,116382
Тонкие выступающие прямоугольные части детали, шестерка у меня выглядит так же - верхней крышки нет и пустота до основания
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Слайсер Slic3r

Сообщение FireFly » 09 мар 2012, 10:22

Итаг, данная проблема может быть решена таким образом
Во вкладке Advansed, параметр Extrusion whis Ratio - по умолчанию стоит 0, если поставить к примеру 1.2
то заполнение происходит адекватно.

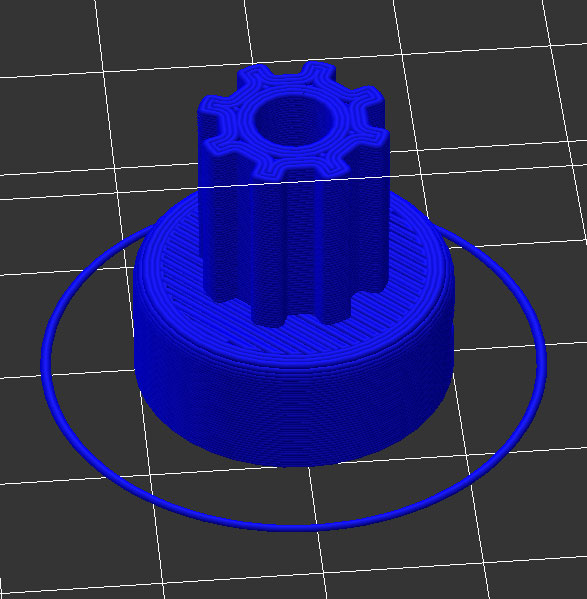

правильное заполнение, отображение кода, слой 0.2мм


Проверил на реальной печати - все отлично, распечатал себе новые шестеренки с высоким качеством, печать улучшилась :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Слайсер Slic3r

Сообщение FireFly » 14 мар 2012, 00:11

Сегодня попинал новую версию 0.7.1

добавилось управление столом (Setar в новстях писал), опция работы с охлаждением и еще по мелочи.
Главная фича это измененный алгоритм заполнения, реально работает быстрее, хотя раньше было красивей :) так же ради интереса сравнил скорость просчета - немного быстрее стал считать. Критических косяков пока не замечено.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Слайсер Slic3r

Сообщение FireFly » 17 апр 2012, 07:55

Вышла новая версия 0.7.2

из интересного
- наконец то сотовая заливка
- SVG экспорт
- генерация поддержки (ну как бы обещают шо работает)

ну и очередное исправление критических ошибок + полезные мелочи
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Слайсер Slic3r

Сообщение setar » 17 апр 2012, 09:16

закопировал в новости, потестирую на досуге
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер Slic3r

Сообщение setar » 25 апр 2012, 21:49

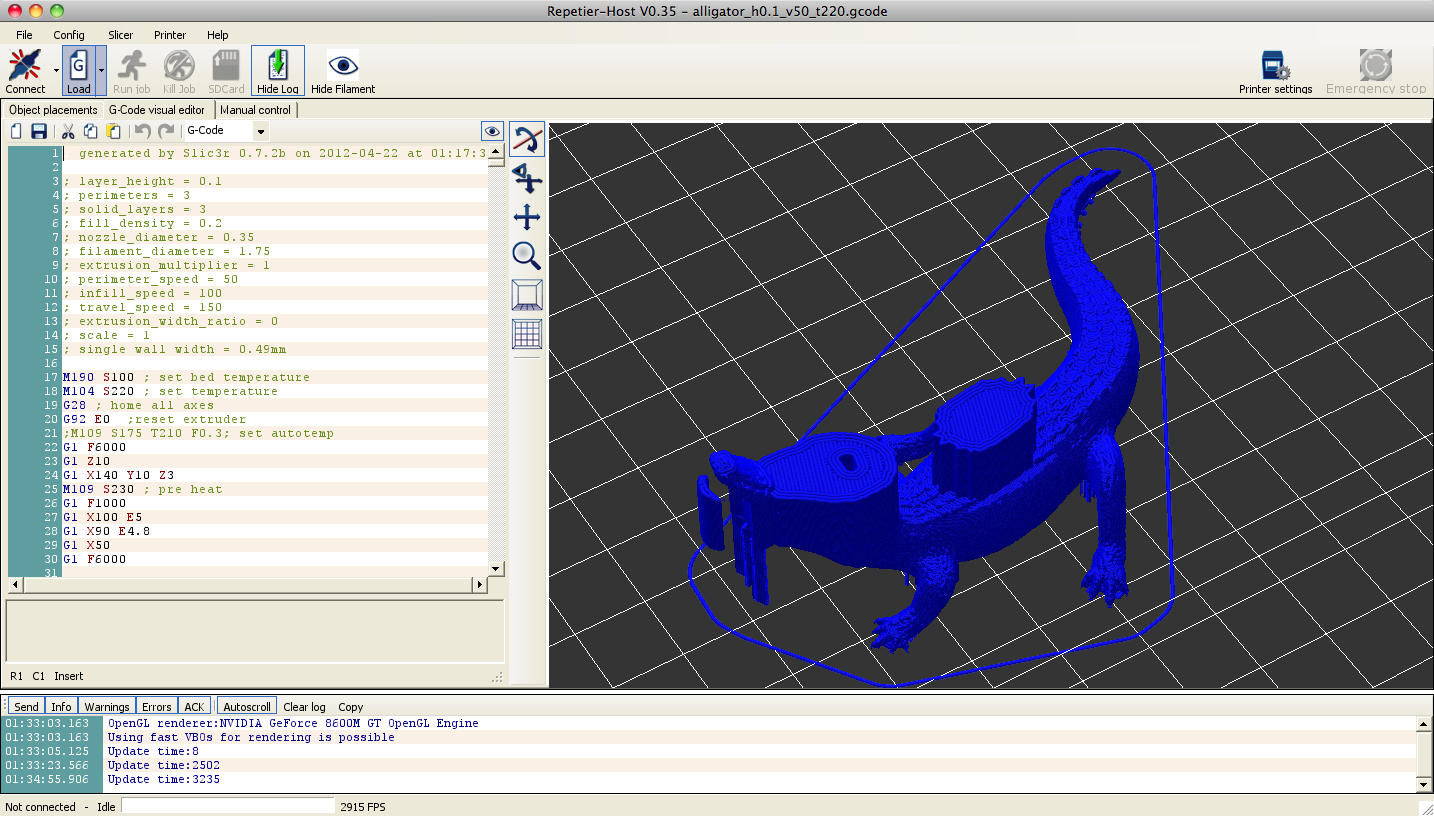

поддержки пока кривоваты
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер Slic3r

Сообщение FireFly » 31 май 2012, 11:28

вышел Slic3r 0.8.2

исправлены мелкие ошибки, заявили улучшенный алгоритм формирования поддержки, улучшена работа с памятью при просчете и прочее
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Слайсер Slic3r

Сообщение ReaN » 12 июн 2012, 13:24

Может кто подскажет - есть в Слике установка Рафта?
Аватара пользователя
ReaN

Сообщения: 610
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Слайсер Slic3r

Сообщение setar » 12 июн 2012, 14:56

в 7.02 небыло, сейчас не знаю
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер Slic3r

Сообщение ReaN » 12 июн 2012, 15:25

сейчас то же не нашел...
я так понял, что можно попробовать создать в другой проге, потом выдрать код и вставить в код после слайсера?

Добавлено спустя 8 минут 21 секунду:
Кстати, что за глюк в слике? - один и тот же файл после инструмента Скэйл:
- 15%,18 - ж-код записывает
- 14,16,17,19% - начинает слайсить и закрывается
Аватара пользователя
ReaN

Сообщения: 610
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Слайсер Slic3r

Сообщение gansior » 12 июн 2012, 18:06

У меня все происходит нормально. Может места на диске куда записывает не хватает?
gansior

Сообщения: 14
Зарегистрирован: 24 май 2012, 06:52

Re: Слайсер Slic3r

Сообщение Aseris » 16 июн 2012, 01:21

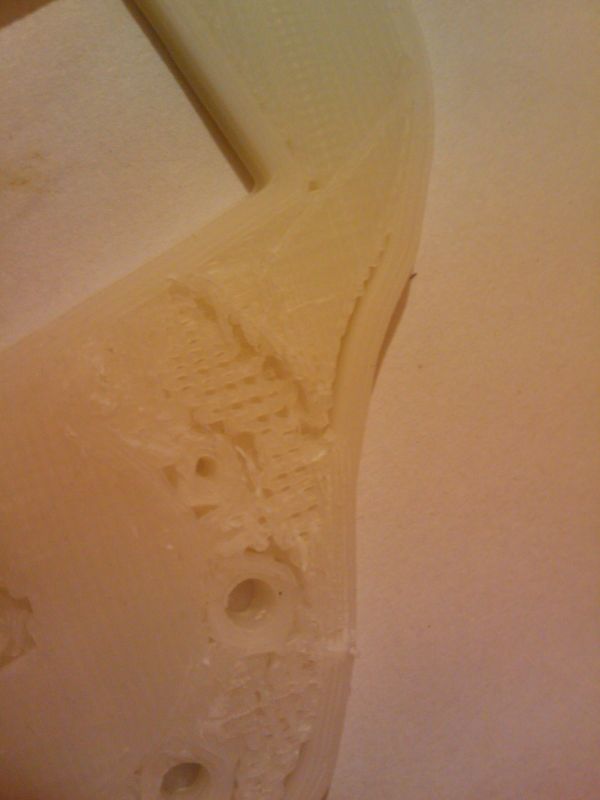

Вопрос по конфигу слайсера - не доводит при печати заполнение до периметров, в чем может быть проблема?
Вложения
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Слайсер Slic3r

Сообщение FireFly » 16 июн 2012, 01:45

не факт что слайсер, у меня нечто похожее из-за прошивки было
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Слайсер Slic3r

Сообщение hudbrog » 16 июн 2012, 01:46

в старой версии была такая бага, в 0.8.х быть не должно по идее.. если по коммитам смотреть, он это где-то раз в месяц снова ломает и снова чинит.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Слайсер Slic3r

Сообщение mVit » 23 июн 2012, 12:13

вышла очередная версия 0.8.3
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C
