Слайсер Slic3r

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер Slic3r

Сообщение faeton13 » 15 дек 2013, 18:21

Radus писал(а):
porex писал(а):
karabas2011 писал(а):Проверяю в визуалке - а он один слой деталь печатает а следующий слой - саппорт!

Это как? Пример в студию:)

Это давний баг, давно известно что слайсер неправильно генерит поддержки! если что надо печатать с поддержками то лучше использовать кисс !

это не баг - простоалгорит обработки выделяет поддержки в отдельный "под слои" Саунд об этом много раз говорил и писал. основная фитча киса - то что слои може бится на множество "под слоев"
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Слайсер Slic3r

Сообщение karabas2011 » 15 дек 2013, 21:44

faeton13 писал(а):это не баг - простоалгорит обработки выделяет поддержки в отдельный "под слои" Саунд об этом много раз говорил и писал. основная фитча киса - то что слои може бится на множество "под слоев"

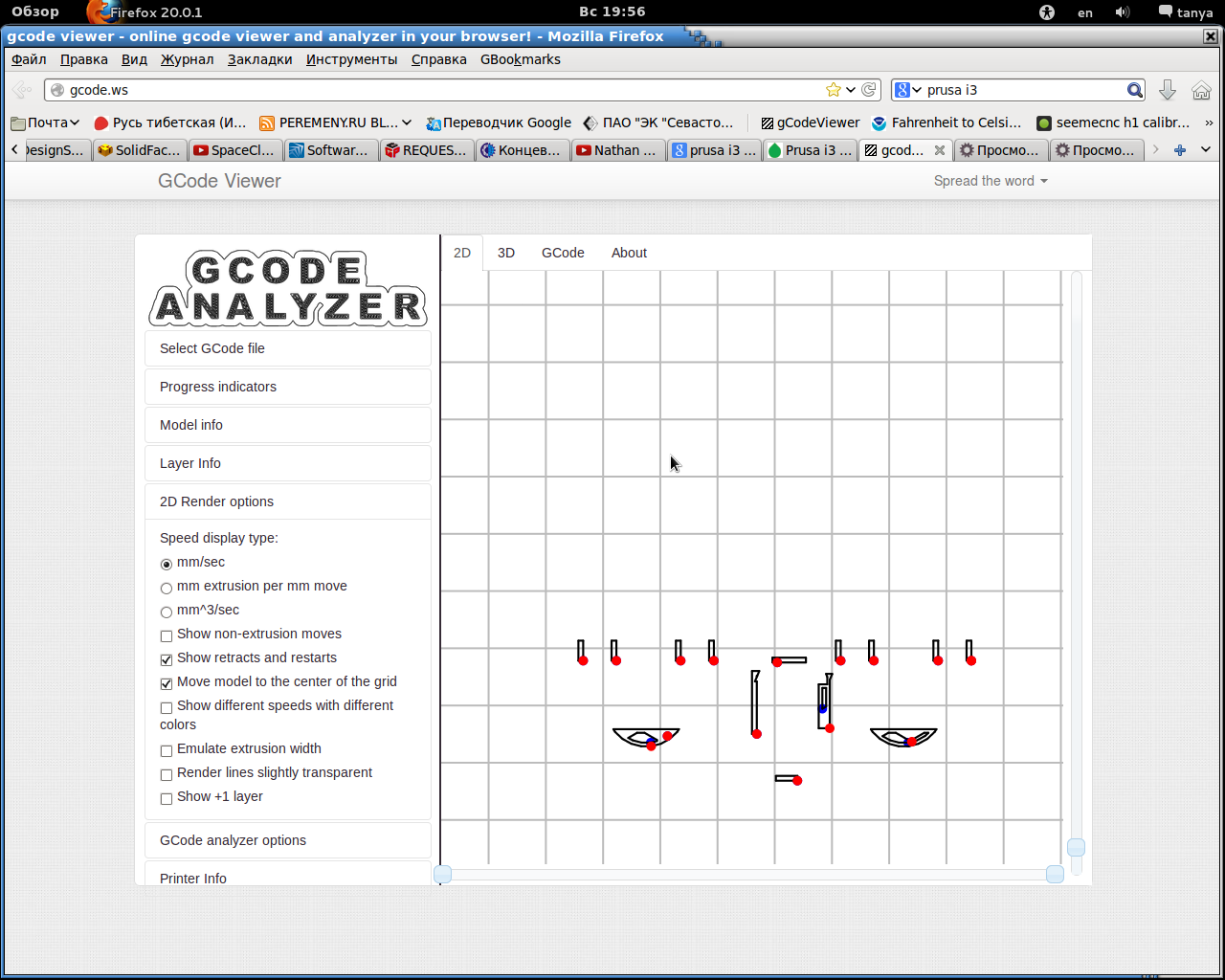

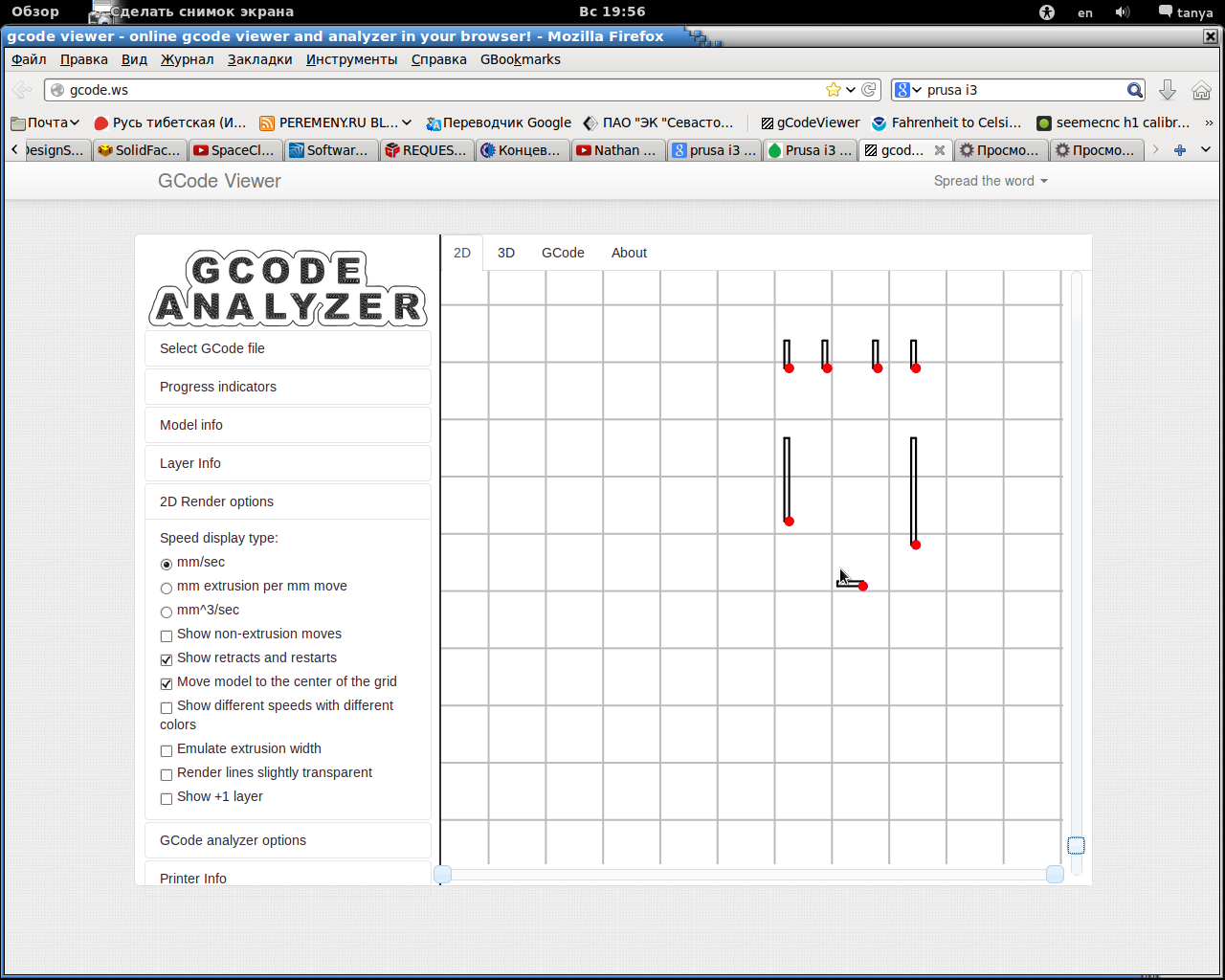

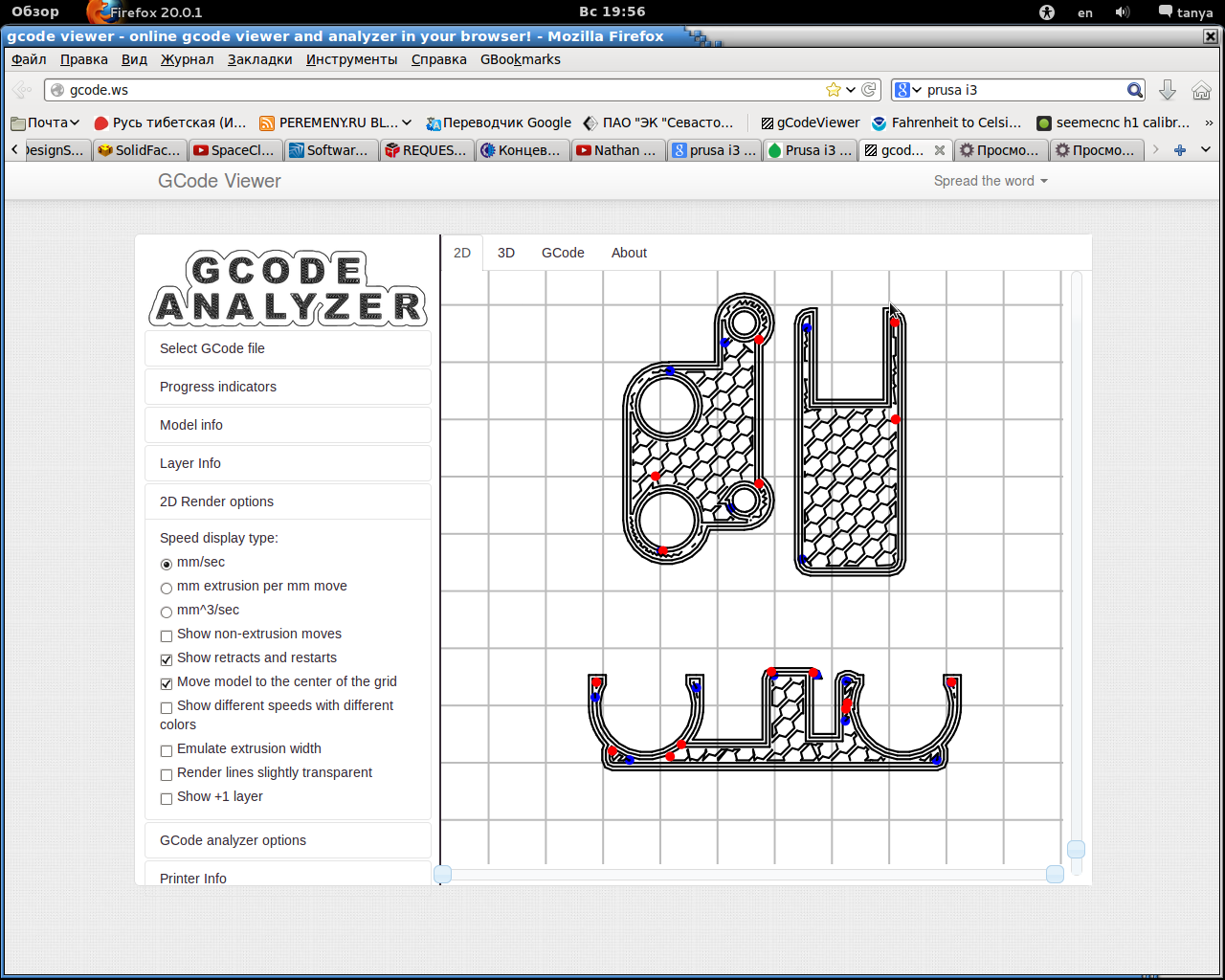

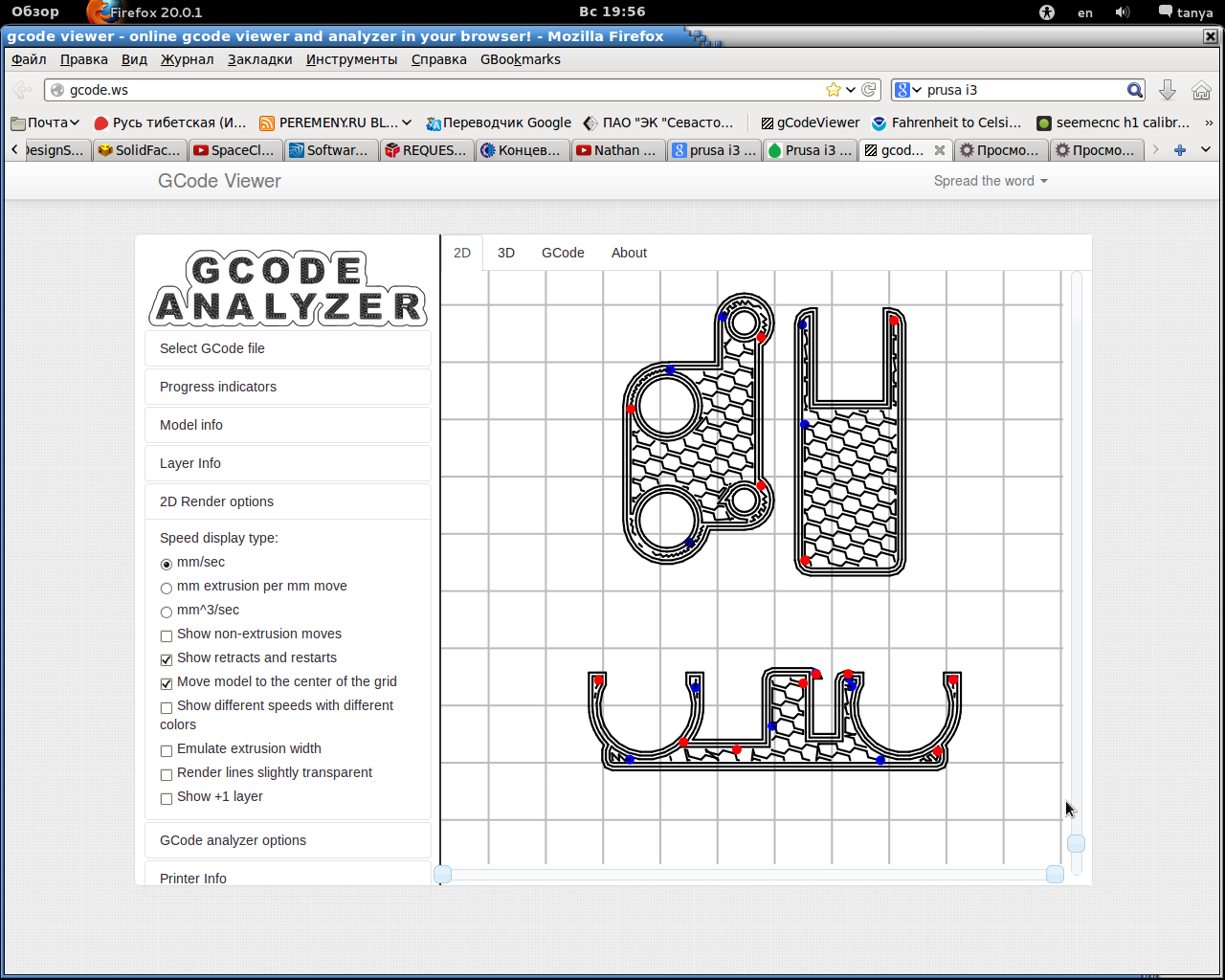

gcodeviwer кажет слои раздельно. На всякий случай я засунул код в пронтерфейс и убедился что пронтерфейс тоже кажет их раздельными слоями. Проверять наживую не стал.

Причем саппорты идут отдельными слоями к каждой _добавленой_ детали.
Вложения
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Слайсер Slic3r

Сообщение baru » 15 дек 2013, 22:24

karabas2011 писал(а):gcodeviwer кажет слои раздельно. На всякий случай я засунул код в пронтерфейс и убедился что пронтерфейс тоже кажет их раздельными слоями. Проверять наживую не стал.
Z поддержек в таких случаях не равен Z детали, потому и показывает отдельно. Печатает нормально. До конца не разбирался, но кажется это, чтобы поддержки с деталью меньше сплавлялись и легче убирались.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Слайсер Slic3r

Сообщение karabas2011 » 15 дек 2013, 22:52

Добавлено спустя 1 минуту 14 секунд:
baru писал(а):
karabas2011 писал(а):gcodeviwer кажет слои раздельно. На всякий случай я засунул код в пронтерфейс и убедился что пронтерфейс тоже кажет их раздельными слоями. Проверять наживую не стал.
Z поддержек в таких случаях не равен Z детали, потому и показывает отдельно. Печатает нормально. До конца не разбирался, но кажется это, чтобы поддержки с деталью меньше сплавлялись и легче убирались.



Ага ща проверю. Жаль что нельзя включать поддержки только на выбранные детали.
Проверил - реально всё печатает нормально. Ложная тревога.

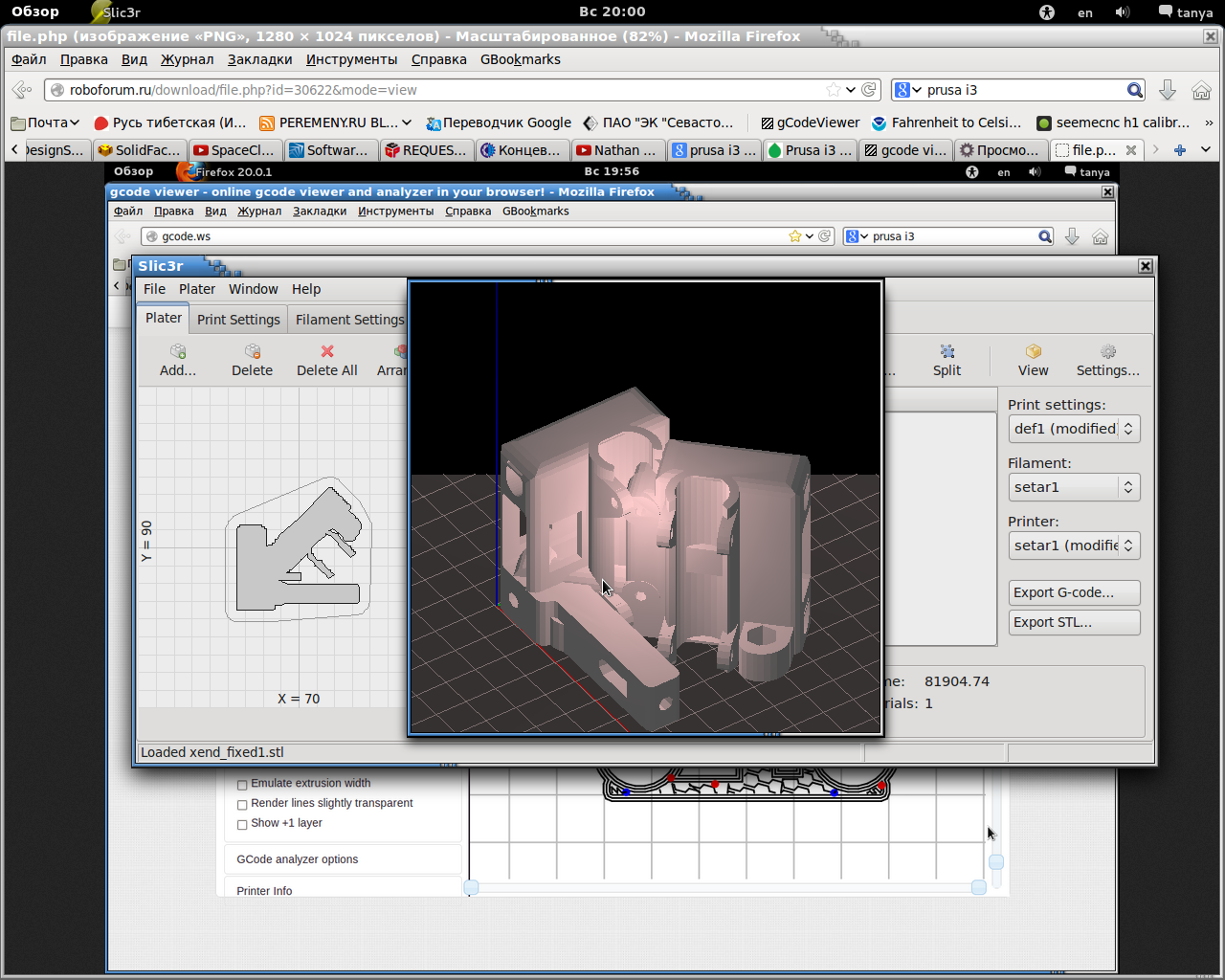

Сохранение группы деталей в стл
Вложения
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Слайсер Slic3r

Сообщение karabas2011 » 16 дек 2013, 23:32

Саппорт однако гамно полное. Он его конечно хитро плодит и боковые отверсия весьма прикольно им заполняет но всё остальное делает весьма сверхсложным образом и оторвать его потом жутко сложно. Попробовал напечатать толстую монету вертикально дык воще такое начал плодить - просто каша какая-то, причем оверхенги монеты один хер саппорта не касаются и успешно заворачиваются вверх...
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Слайсер Slic3r

Сообщение faeton13 » 17 дек 2013, 00:05

baru писал(а):
karabas2011 писал(а):gcodeviwer кажет слои раздельно. На всякий случай я засунул код в пронтерфейс и убедился что пронтерфейс тоже кажет их раздельными слоями. Проверять наживую не стал.
Z поддержек в таких случаях не равен Z детали, потому и показывает отдельно. Печатает нормально. До конца не разбирался, но кажется это, чтобы поддержки с деталью меньше сплавлялись и легче убирались.

И таки совершенно верный ответ. )правда все одно не слишком помогает (
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Слайсер Slic3r

Сообщение baru » 17 дек 2013, 15:34

я с киссом как-то не сдружился, поэтому, не могу сравнить. И в Slic3r'е и в SF поддержки иногда бесят. Почти всегда приходится делать разные варианты, собирать эту солянку и потом ещё руками код поддержек дописывать.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Слайсер Slic3r

Сообщение karabas2011 » 18 дек 2013, 00:05

baru писал(а):я с киссом как-то не сдружился, поэтому, не могу сравнить.

Возьми настройки у кого-нить готовые.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Слайсер Slic3r

Сообщение SPAWN_81 » 23 дек 2013, 19:05

Прошу помощи!. Проблема следующего характера:
Есть принтер printbox3D. Есть модель (неважно какая). К примеру четыре одинаковых кубика (10*10*10) расположенные в одной плоскости на одинаковом расстоянии друг от друга. Нарезаем эти кубики Slic3r и получаем на выходе кучу соплей между кубиками по траектории движения экструдера и на вертикальных рёбрах кубиков. Параметры ретракта в слайсере менялись в широких диапазонах. Результат не меняется. Сначала решил что принтер не поддерживает ретракт и нарезал эти же самые кубики в KISSlicer. После печати у меня был шок!! Кубики ровные, соплей почти нет. начал копаться в gкоде которые сформировали каждый из слайсеров.
Ретракт делают оба слайсера. Весь вопрос в том как они это делают.
Kisslicer перед ретрактом останавливает подачу пластика (M101) перемещает голову и возобновляет подачу(M103), а slic3r без остановки подачи отматывает пластик назад в результате чего появляются сопли и кривые грани.
В kisslicer используется принтер 5D-AbsoluteE, в Slicer : RepRap (Marlin/Sprinter/Repetier).
Хочется всё-таки использовать Slic3r. У него формирование skirt и brim более адекватное чем у Kisslicer. У кого какие будут мысли по этому поводу? Как джобиться нормального ретракта в Slic3r??
SPAWN_81

Сообщения: 1
Зарегистрирован: 18 дек 2013, 13:00

Re: Слайсер Slic3r

Сообщение war45 » 24 дек 2013, 21:02

SPAWN_81 писал(а):Прошу помощи!.

калибруйтесь по следующим параметрам
suck - подбор величины отката подачи (ретракта)
suck_speed - подбор скорости отката подачи
http://base3d.ru/CaliGator/
war45

Сообщения: 44
Зарегистрирован: 23 янв 2013, 23:10
Откуда: Нижний Новгород
ФИО: Алексей Коршунов

Re: Слайсер Slic3r

Сообщение baru » 25 дек 2013, 01:35

SPAWN_81 писал(а):Kisslicer перед ретрактом останавливает подачу пластика (M101) перемещает голову и возобновляет подачу(M103), а slic3r без остановки подачи отматывает пластик назад в результате чего появляются сопли и кривые грани.
можете описать процесс "останавливает/возобновляет подачу пластика"? Мой Марлин никаких М101,103 не понимает. И никаких соплей.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Слайсер Slic3r

Сообщение icehardy » 29 дек 2013, 15:01

Что то не смог Slic3r корректно нарезать мою детальку
она какая то вывернутая наизнанку получилась
что я не так мог сделать ?
Вложения
RotaryButton2_fixed.gcode
Нарезано KISSlicer
(1.03 МиБ) Скачиваний: 217
RotaryButton2_Slic3r.gcode
Нарезано Slic3r
(1.71 МиБ) Скачиваний: 222
RotaryButton2_fixed.stl
Крутилка
(152.82 КиБ) Скачиваний: 222
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер Slic3r

Сообщение icehardy » 30 дек 2013, 06:11

а с чем связана такая особенность?
слишком мелко разве
еще миньона попробовал нарезать Slic3r, пропал один из нижних слоев
и не мелкая моделька вроде
не заметил сразу, по воздуху печать пошла

да, Slic3r последний релиз
надо проверить более старым
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер Slic3r

Сообщение icehardy » 30 дек 2013, 19:30

Согласен, моделька не самая правильная, но KISSlicer справился, и я её напечатал
у меня сопло 0.35
Значит буду пробовать Slic3r стабильно проверенный, а то иногда нужна юбка в моделях
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер Slic3r

Сообщение Radus » 31 дек 2013, 09:38

icehardy писал(а):Согласен, моделька не самая правильная, но KISSlicer справился, и я её напечатал
у меня сопло 0.35
Значит буду пробовать Slic3r стабильно проверенный, а то иногда нужна юбка в моделях

А что там не правильно в модельке? может исправить?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти
