Re: Слайсер Slic3r

Сообщение compplusplus » 01 окт 2013, 12:07

AKlion писал(а):а нету ли случайно для мака переведённой версии? Или описания на русском? Для особо не любящих энглиш.


Будет, сейчас перевожу руководство по slic3r с офсайта, готово около 60%
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение porex » 01 окт 2013, 15:32

compplusplus писал(а):Попробуйте изменить угол заливки, не 45град как у вас, а 0 или 90град, чтоб заливка шла между несущими стенками.
Еще как варианты уменьшить скорость и ширину экструзии для мостов.

Slic3r упертый, ставлю ему заполнение 0 градусов, а он мост все равно градусов под 30 делает. Ставил Slic3r 0.9.8 конфиг оставил старый, так начал ругаться на неизвестные параметры. Лень было править конфиги. В итоге поставил 0.9.10b, задал bridge flow ratio 1.8 и спокойно печатаю эти кривые мосты:) Скорость периметров 50, мостов 60. Во время печати моста обдув на максимум.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Слайсер Slic3r

Сообщение AKlion » 01 окт 2013, 18:02

compplusplus писал(а):
AKlion писал(а):а нету ли случайно для мака переведённой версии? Или описания на русском? Для особо не любящих энглиш.


Будет, сейчас перевожу руководство по slic3r с офсайта, готово около 60%


Дайте плизз почитать что что уже переведено. Плизз. Буду премногонижайше благодарен.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Слайсер Slic3r

Сообщение compplusplus » 01 окт 2013, 18:31

AKlion писал(а):
compplusplus писал(а):
AKlion писал(а):а нету ли случайно для мака переведённой версии? Или описания на русском? Для особо не любящих энглиш.


Будет, сейчас перевожу руководство по slic3r с офсайта, готово около 60%


Дайте плизз почитать что что уже переведено. Плизз. Буду премногонижайше благодарен.


http://lugrap.blogspot.com/2013/09/rus-manual-slic3r.html
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение thekondrat » 01 окт 2013, 22:42

FireFly писал(а):Подумал и решил шо тема не помешает, к тому же вопросы возникают.
Сабж тут - http://slic3r.org/
Форум тут
Мой перевод по настройкам тут

Добавлено спустя 4 минуты 5 секунд:
Итаг, появился некий трабл и грешу именно на слайсер

Проблема в том, что тонкостенные детали не хочет заполнять - получается пустотелые стенки.
Грешил на сами модели, но нет - проверенные на скейнфордже и нормально отпечатанные, в слике печатаются криво.
Особенно это заметно на тонкослойной печати (на 0,2 мм толщине слоя), при печати слоем 0,4 мм вполне приемлемо и можно сказать не особо и заметно.

Пример
слой 0,4мм, деталь приводная шестеренка от прусы - в норме, видно что заполнение не полное но на работу не влияет
слой 0,2 мм деталь таже - по центру идет отверстие отпечатанное в одну нитку и сответвенно зубцы шестерни аналогично, сверху шестерни нет крышки - открытое отверстие.

Так же на кожухе системы охлаждения, стенки полые получились (в этом случае глубоко пофиг, так как нагрузок на деталь нет)

К сожалению фотик сдох и фотки не могу выложить. Выкладываю отображение кода в Repetier-Host (реальный отпечаток точно такой же)


UPD.
Информация подтвердилась, что в предыдущей, что в текущей версии (0.7.0), этот трабл имеется
http://forums.reprap.org/read.php?263,116382
Тонкие выступающие прямогульные части детали, шестернка у меня выглядит так же - верхней крышки нет и пустота до основания.


Не могу побороть эту проблему в Slic3r 0.9.10b
Там нет параметра Extrusion whis Ratio
Последний раз редактировалось thekondrat 02 окт 2013, 08:11, всего редактировалось 1 раз.
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23

Re: Слайсер Slic3r

Сообщение AKlion » 02 окт 2013, 00:05



Очень большое спасибо, жду продолжения.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Слайсер Slic3r

Сообщение compplusplus » 02 окт 2013, 03:24

AKlion писал(а):


Очень большое спасибо, жду продолжения.


Пожалуйста, постараюсь доделать побыстрее :)
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение Archer_snp » 02 окт 2013, 07:03

Спасибо! Отличный перевод! :)
Archer_snp

Сообщения: 166
Зарегистрирован: 24 июл 2013, 12:49
Откуда: Омск
ФИО: Юрий

Re: Слайсер Slic3r

Сообщение compplusplus » 02 окт 2013, 14:00

thekondrat писал(а):Не могу побороть эту проблему в Slic3r 0.9.10b
Там нет параметра Extrusion whis Ratio


Какой Infill стоит у вас?
Ширину экструзии можно менять в Printr Settings - Advanced - Extrusion width
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Слайсер Slic3r

Сообщение thekondrat » 02 окт 2013, 23:19

compplusplus писал(а):
thekondrat писал(а):Не могу побороть эту проблему в Slic3r 0.9.10b
Там нет параметра Extrusion whis Ratio


Какой Infill стоит у вас?
Ширину экструзии можно менять в Printr Settings - Advanced - Extrusion width

какой только инфил я не ставил

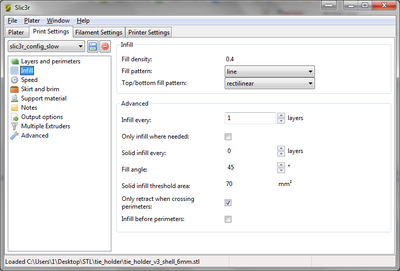

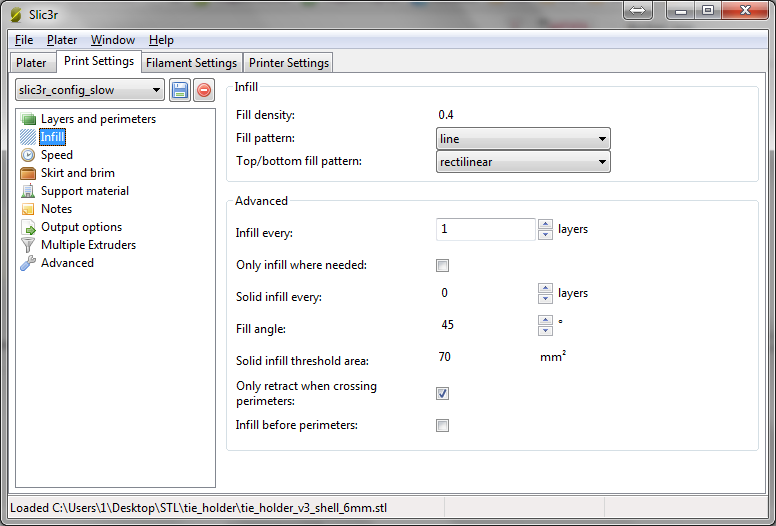

сейчас все осталось в таком вот виде

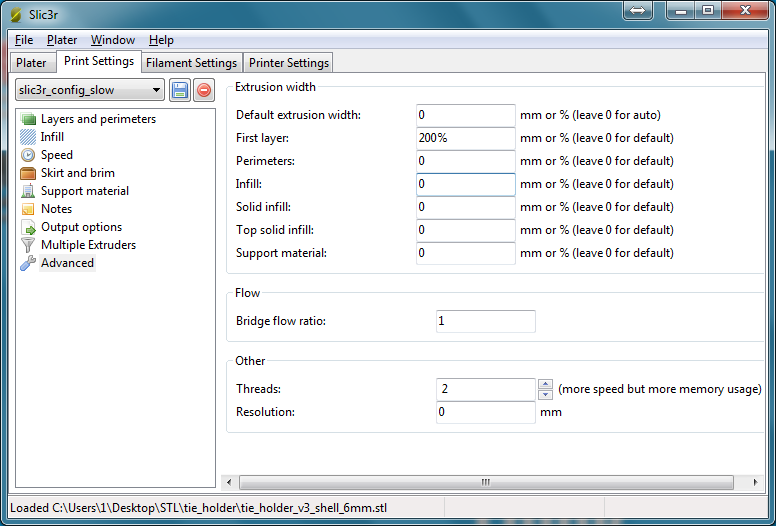

Только что нашел инфил на вкладке эдвансед



упд.
указал инфил на вкладке эдвансед 120% стало все ок.

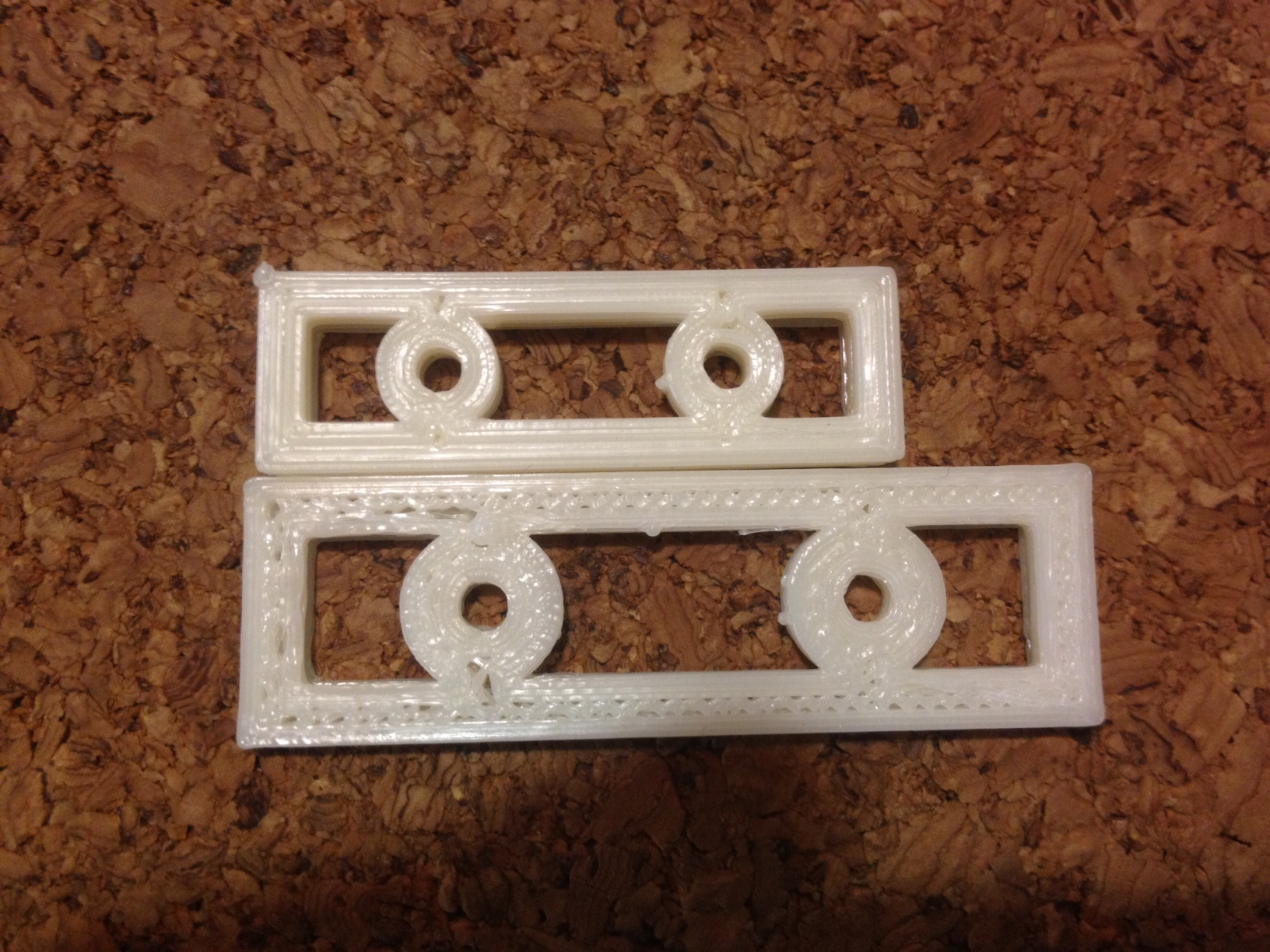

Но при печати детали на 33% больше обануржилась проблема с заливкой.
фотография (2).JPG
обнаружилась проблема с заливкой
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23

Re: Слайсер Slic3r

Сообщение porex » 03 окт 2013, 11:54

thekondrat писал(а):указал инфил на вкладке эдвансед 120% стало все ок.
Но при печати детали на 33% больше обануржилась проблема с заливкой.

На вкладке Layers and perimeters-Horizontal shells-Solid layers top какая цифра стоит? Такое ощущение, что последние слои не заполняются сплошной заливкой
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Слайсер Slic3r

Сообщение thekondrat » 03 окт 2013, 15:05

porex писал(а):
thekondrat писал(а):указал инфил на вкладке эдвансед 120% стало все ок.
Но при печати детали на 33% больше обануржилась проблема с заливкой.

На вкладке Layers and perimeters-Horizontal shells-Solid layers top какая цифра стоит? Такое ощущение, что последние слои не заполняются сплошной заливкой

top 3
bottom 3

проблема похожа точь в точь на ту что возникла у товарища на первой странице forum107/topic11303.html#p241864
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23

Re: Слайсер Slic3r

Сообщение porex » 03 окт 2013, 15:45

У вас с одной стороны вентилятор стоит? Температура Hotend'a какая? На большой детали справа заливка получилась более менее нормальной, как будто там стоит вентилятор, а в остальных частях слишком много соплей. Пластик не перегрет?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Слайсер Slic3r

Сообщение thekondrat » 03 окт 2013, 19:58

porex писал(а):У вас с одной стороны вентилятор стоит? Температура Hotend'a какая? На большой детали справа заливка получилась более менее нормальной, как будто там стоит вентилятор, а в остальных частях слишком много соплей. Пластик не перегрет?

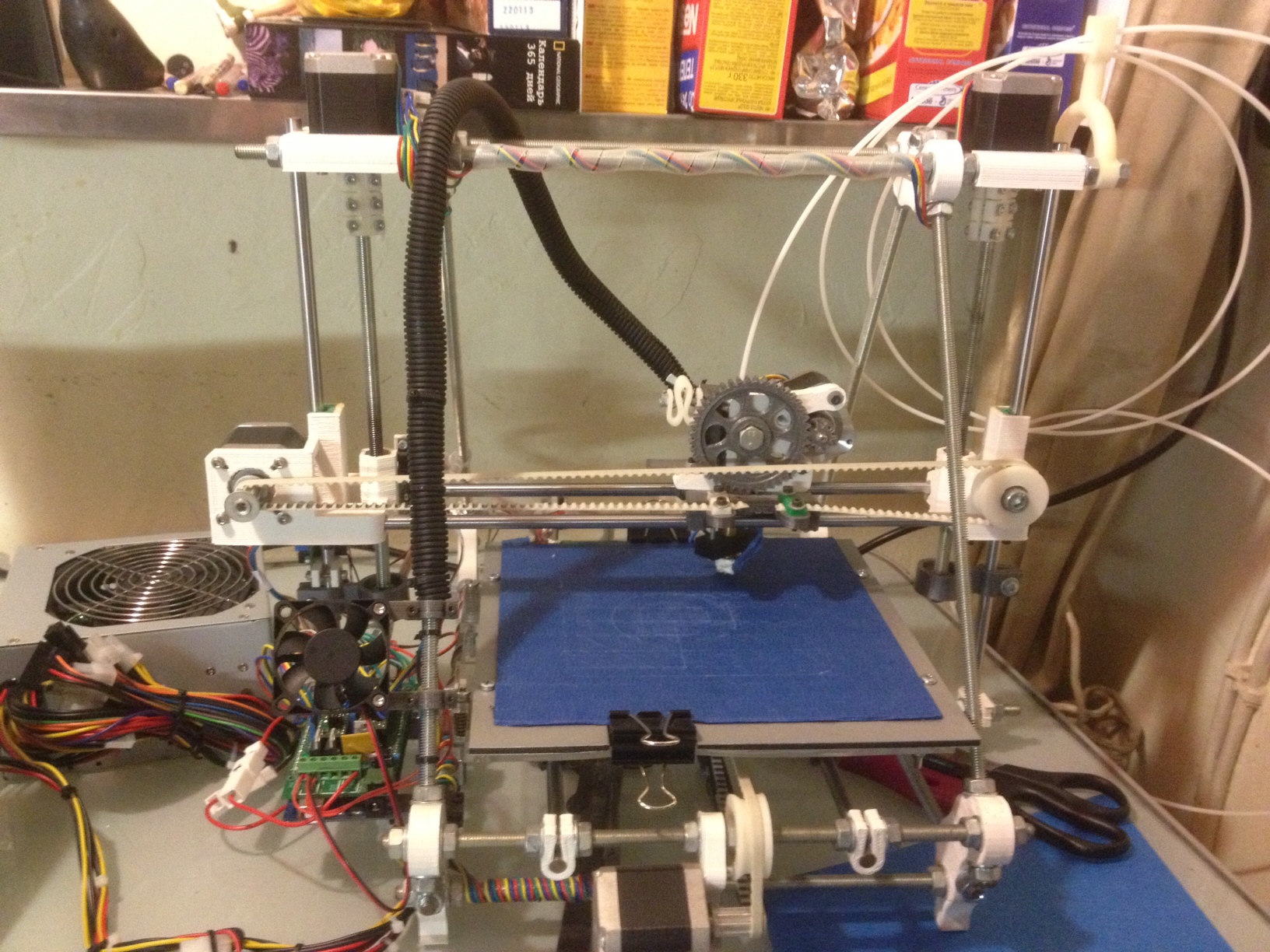

Вентилятор стоит с одной стороны и дует на ардуину. сейчас его чуть разверну чтоб он уж наверняка на столик не дул и попробую.
Пластик российский, натурального цвета.
Температура первый слой 240, последующие 230.
Калибровку температуры я не проводил.
Стоит заметить что настройку прошивки я тоже не проводил, с какой прошивкой он мне достался с той и работает.

Столик вроде бы ровно откалиброван.

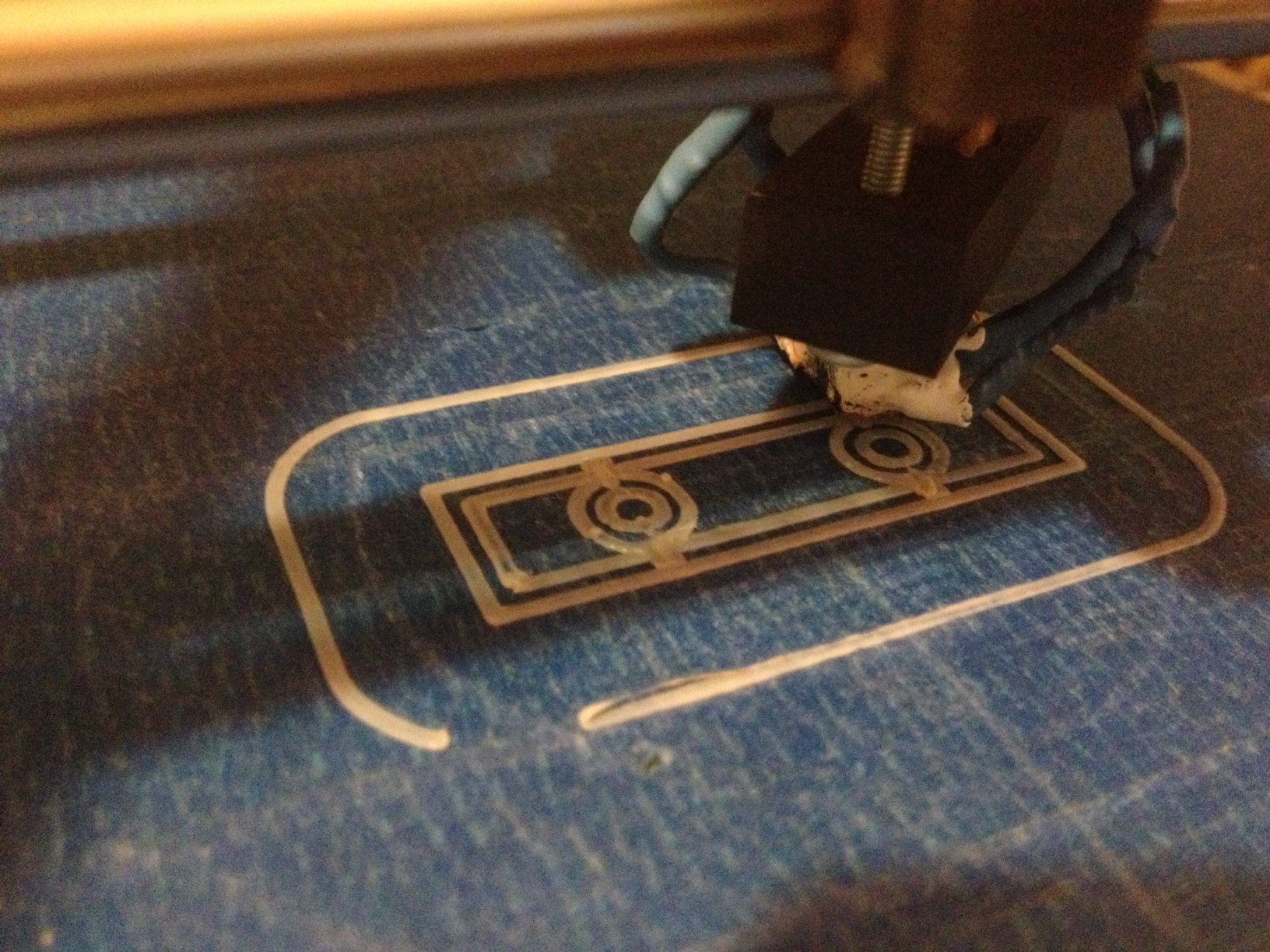

фотография 2.JPG

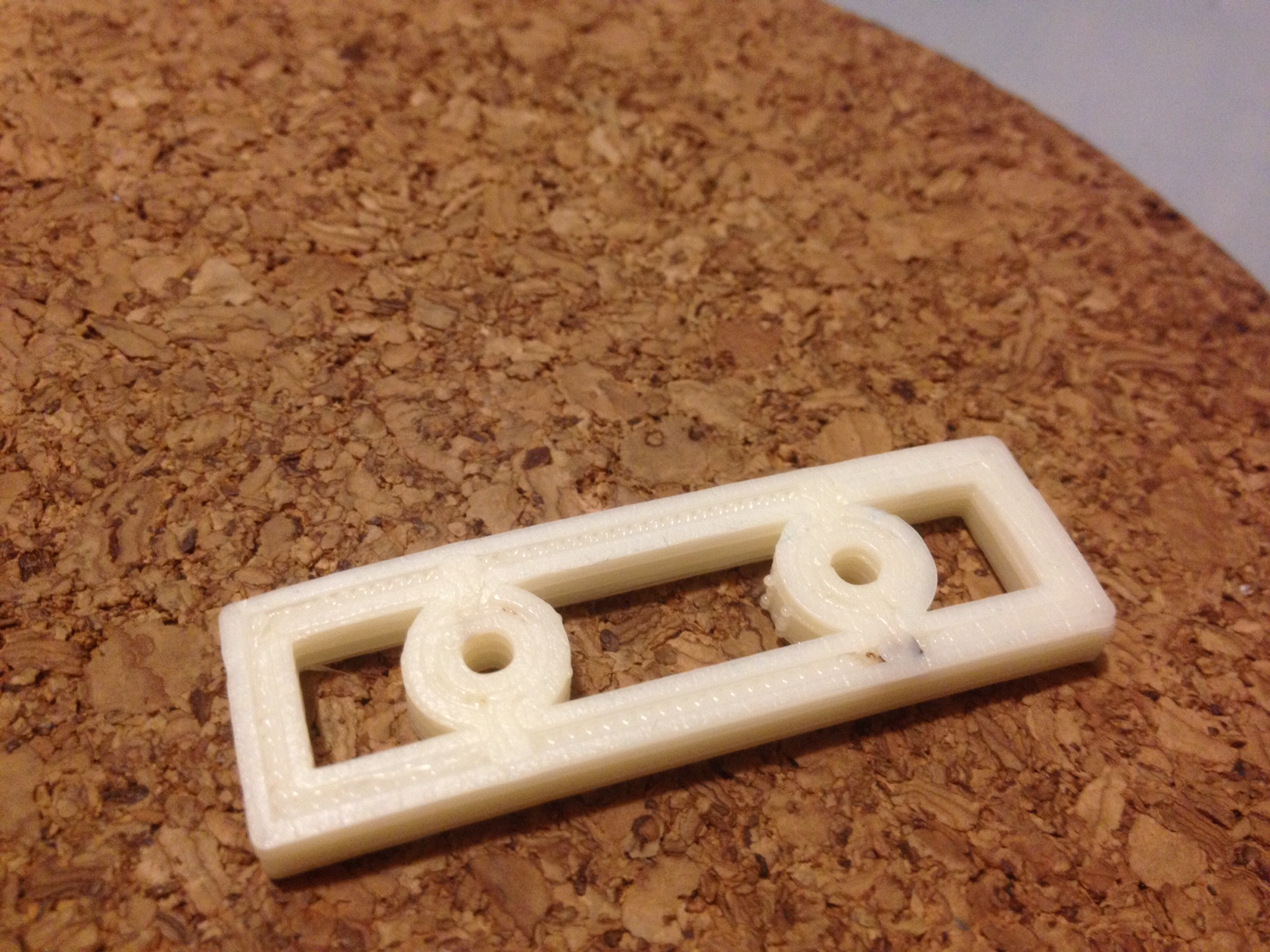

фотография 1.JPG



УПД
отвернул вентилятор совсем в другую сторону. Всеравно не равномерно, где-то еще косяк есть.
фотография (3).JPG
не равномерно. ВИД СНИЗУ


Мне уже грустно становится от своей беспомощности и необъятности нюансов 3д печати.
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23

Re: Слайсер Slic3r

Сообщение porex » 03 окт 2013, 21:23

thekondrat писал(а):Калибровку температуры я не проводил.
Стоит заметить что настройку прошивки я тоже не проводил, с какой прошивкой он мне достался с той и работает.

Так с этого и надо было начинать. Сделайте калибровку экструдера(подача пластика) и перемещение головы и столика. Ну и температуру скорей всего придется уменьшить.

Добавлено спустя 2 минуты 32 секунды:
Кстати на первой фотографии в месте зажима кажется, что столик прогнулся.
