**karabas2011** » 22 апр 2013, 11:38

При таком подходе муфта на мотор нафиг не нужна - убирай её и делай моноблоком
Сам я буду Z только на ремнях делать - идут все шпильки в зад.

**denim** » 22 апр 2013, 11:47

karabas2011 писал(а):При таком подходе муфта на мотор нафиг не нужна - убирай её и делай моноблоком
Сам я буду Z только на ремнях делать - идут все шпильки в зад.

есть ШВП безхозная 12х4 рабочий ход 220мм что-ли...
могу впарить

**karabas2011** » 22 апр 2013, 16:41

denim писал(а):
karabas2011 писал(а):При таком подходе муфта на мотор нафиг не нужна - убирай её и делай моноблоком
Сам я буду Z только на ремнях делать - идут все шпильки в зад.

есть ШВП безхозная 12х4 рабочий ход 220мм что-ли...
могу впарить

Это ж к ней муфту надо изрядную...
скоко денег?

**setar** » 12 май 2013, 00:20

делал для прусы платформу качения по Y на шарикоподшипниках (дают более мягкое качение без волн под нагрузкой)
три детали

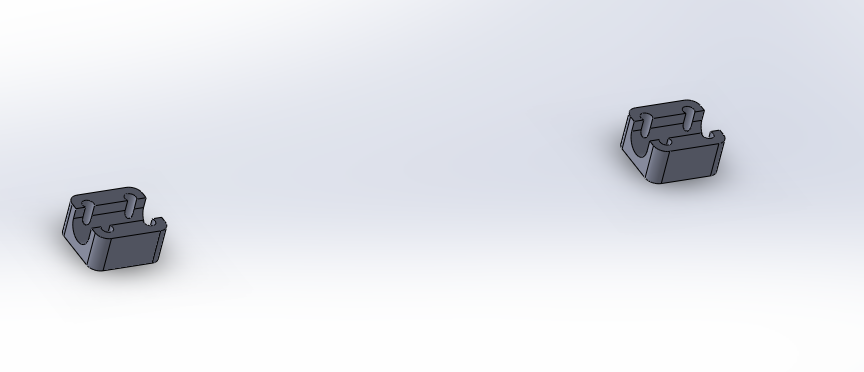

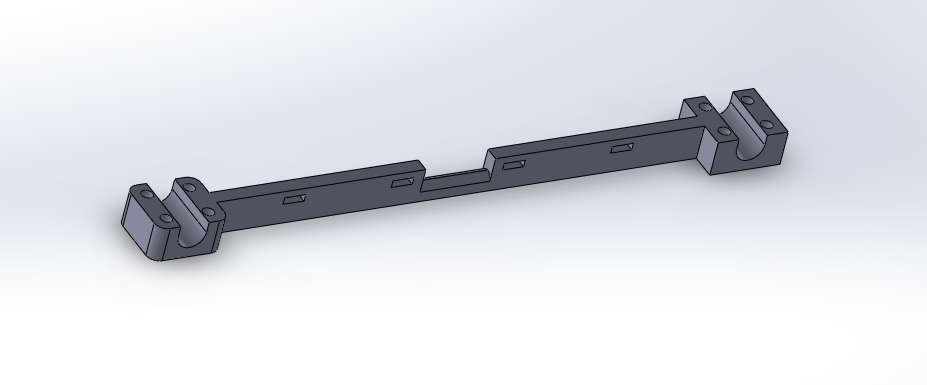

направляющие фиксаторы осей(для точной установки расстояния между осями с одновременным их закреплением)
два изделия в одной модели : основание и крышки прижима

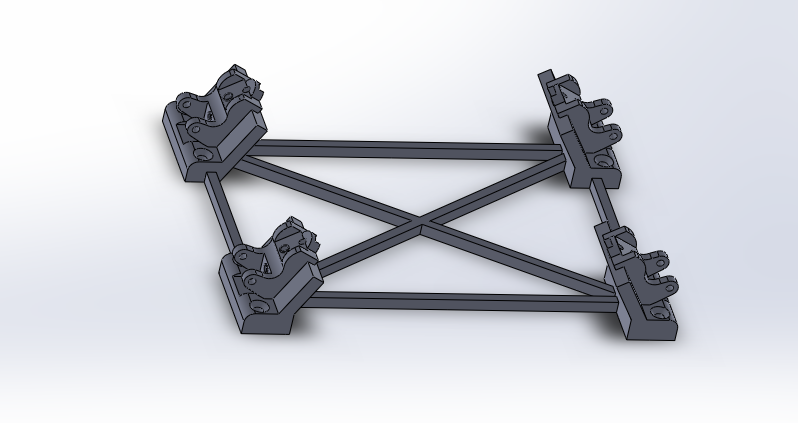

платформа из четырех блоков качения каждый по 3 подшипника. платформа содержит направляющие для точного размещения для прикручивания к фанерке основы стола
прижимные крышки платформы

Добавлено спустя 1 минуту 14 секунд:
работаю так сам, несколько месяцев.
все отлично, доволен

**Radus** » 24 июн 2013, 14:47

А у меня вот такая каретка для Y получилась =)
http://www.thingiverse.com/thing:101906
Работает отлично, я доволен. Правда линейные подшипники мне не нравится, в следующей версии надо будет переделать под качение.

**Dmitry__** » 08 июл 2013, 04:32

А вот и моя первая модель

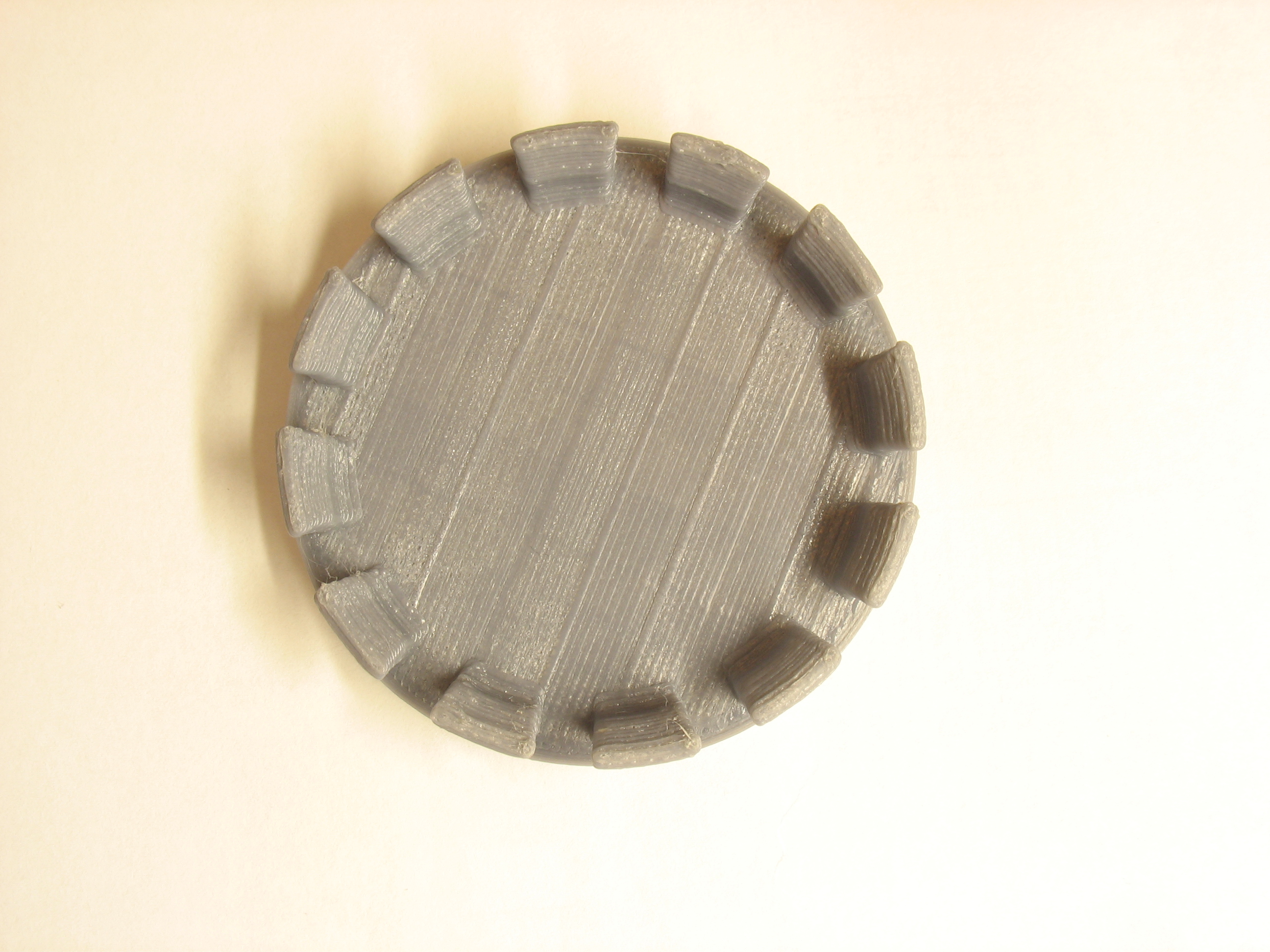

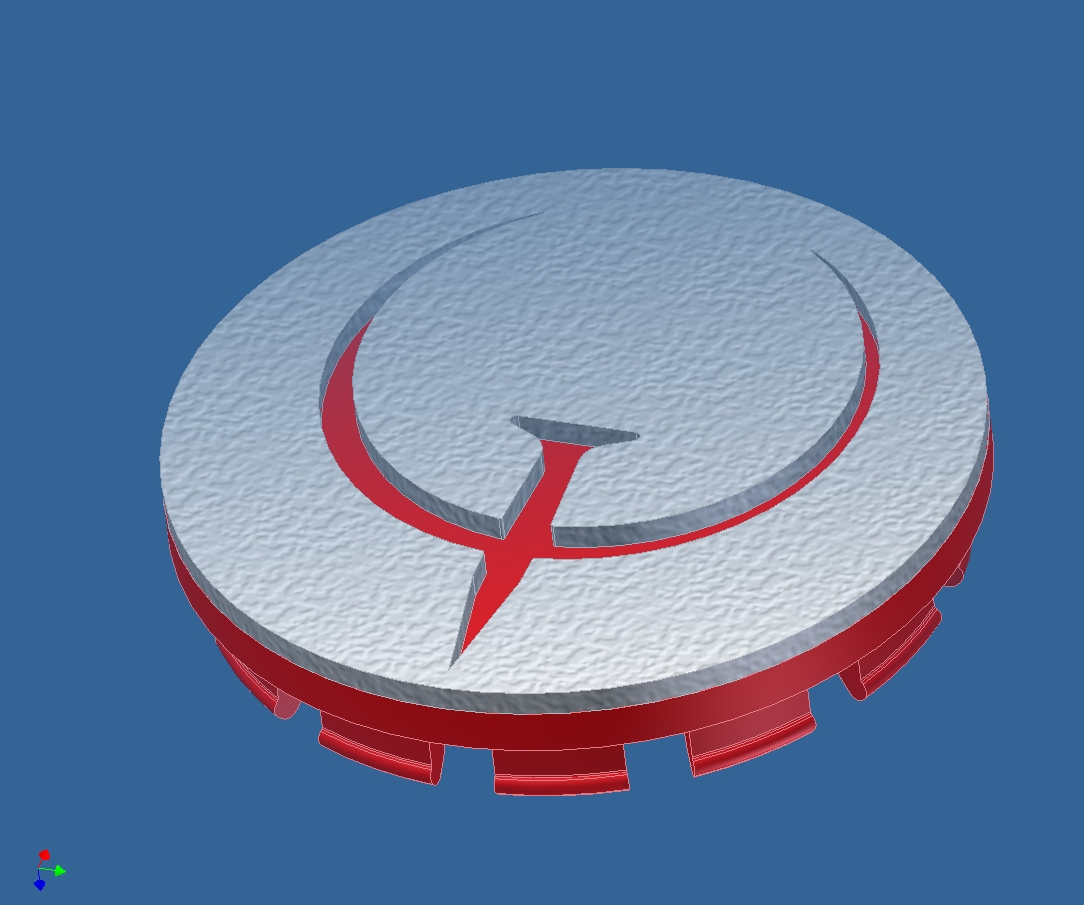

Колпак ступицы колеса на форд фокус, ибо все сняли молодежь. Теперь, наверно, отстанут :crazy:

Рисовал в инвенторе, тут его никто не любит, поэтому выкладываю в унив. формате igs для портирования в солидворкс.

FordCapDisk.igs.pdf: убрать в расширении pdf; (794.54 КиБ) Скачиваний: 0

Осталось залить светящуюся краску

**Dmitry__** » 08 июл 2013, 09:53

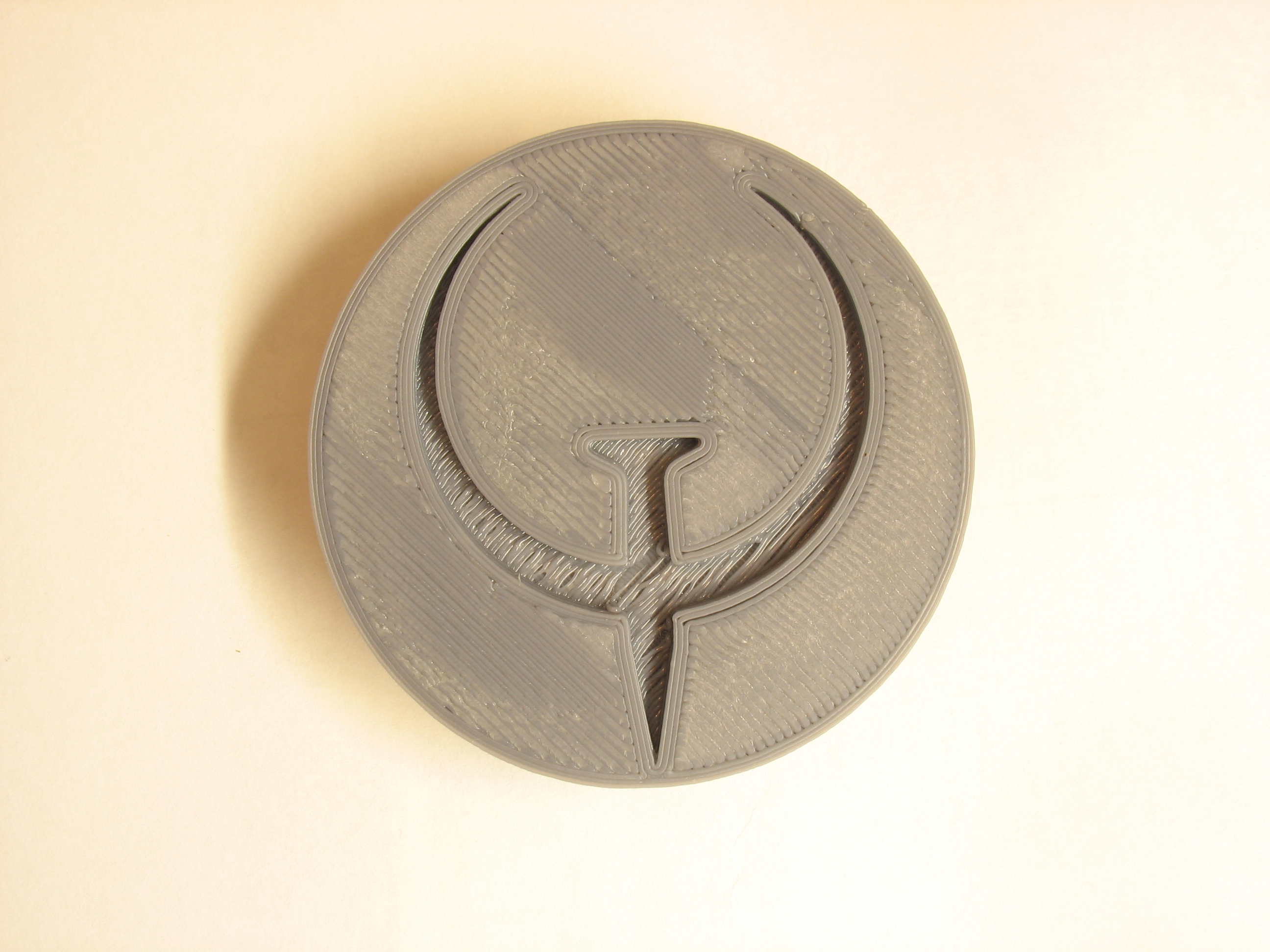

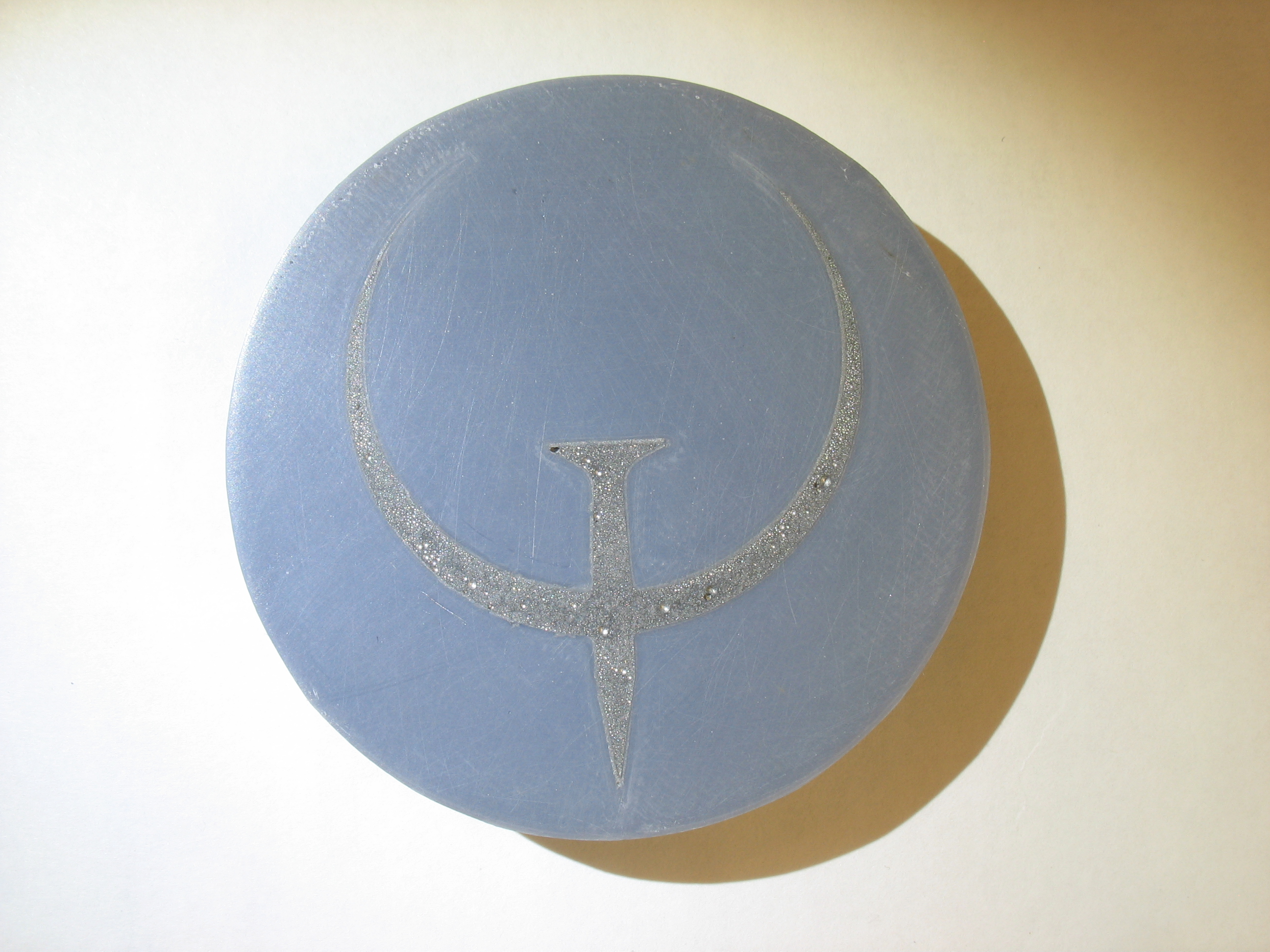

Залил эпоксидкой с алюминиевой пудрой, но что-то пошло не так :cry:

**Dmitry__** » 17 июл 2013, 08:59

Только ссылка

Открытый проект робота, печатаем на принтере. Работающих узлов уже много.
http://inmoov.blogspot.ru/p/gallery.html

**TedBeer** » 18 июл 2013, 07:07

Я тут нарисовал крепление для классического дельта принтера Росток, чтоб можно было быстро менять хотенд и другие насадки.
Файлы и описание - http://www.thingiverse.com/thing:119388

**setar** » 28 июл 2013, 05:18

Не совсем для печати, но полезно.

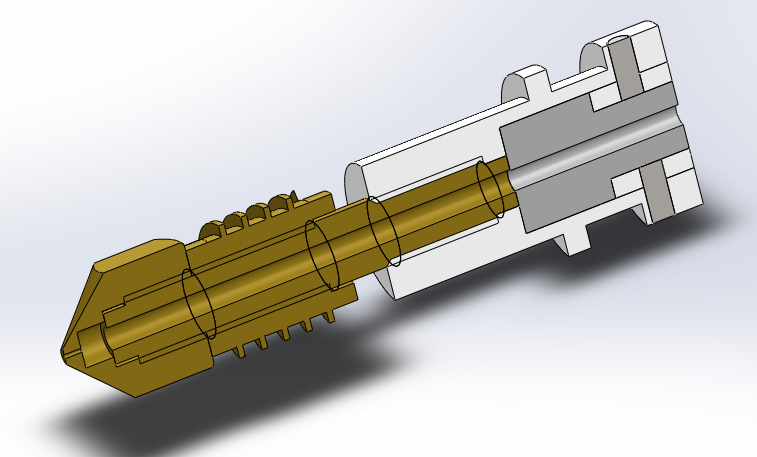

Модель оригинальной конструкции головы MakerGear (Размеры могут слегка отличаться на несколько соток, я их адаптировал под метрическую систему)
SolidWorks 12
Материалы:
PEEK черный для базовой части,
PEEK серый для стопорного кольца,
Фторопласт -направляюай вставка,
остальное латунь.

**setar** » 31 июл 2013, 03:12

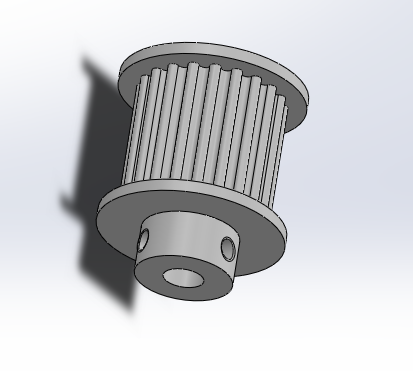

шпуля HTD3M-15мм 20 зубая
ремни http://www.aliexpress.com/item/HTD3M-op ... 87189.html
шпули http://www.aliexpress.com/item/HTD3M-ti ... 57535.html
болтики http://www.aliexpress.com/item/M3-screw ... 34661.html

**setar** » 31 июл 2013, 03:20

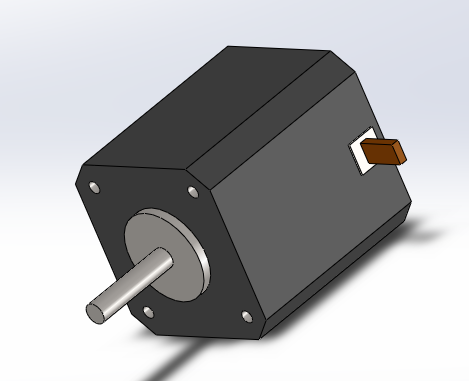

Мотор NEMA17

Добавлено спустя 2 минуты 47 секунд:

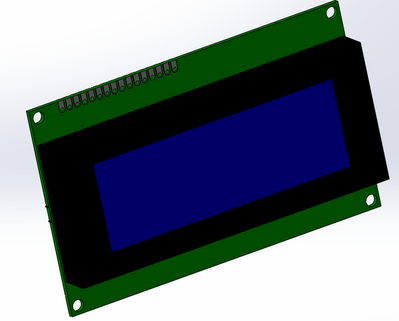

LCD 20x4

**Radus** » 09 авг 2013, 18:48

Посоветуйте модель для теста на звон ремней, как по Х так и по Y ?

Добавлено спустя 10 минут 49 секунд:

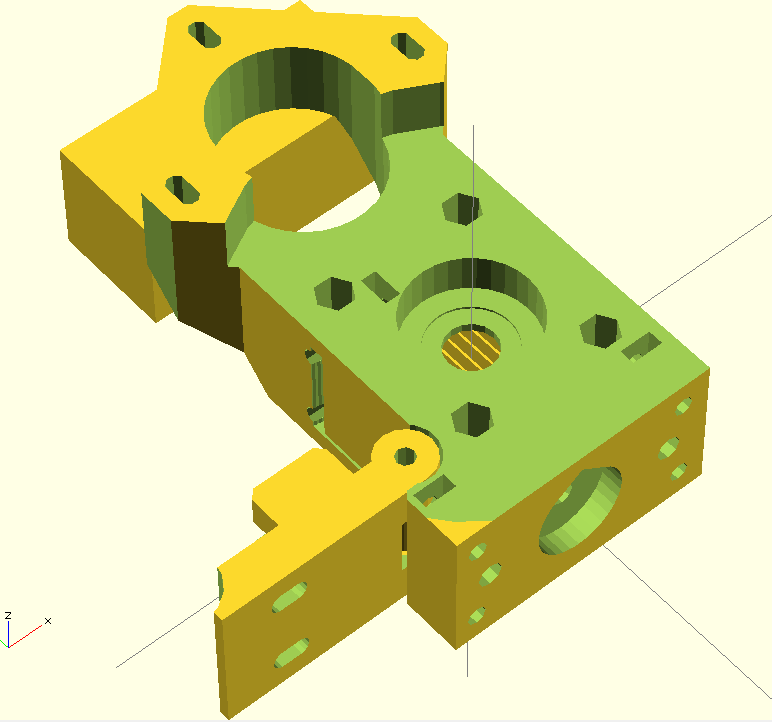

9 версия моего экструдера для prusa i3. Здесь я поставил 608 подшипники и болт с насечками М8. Предыдущий вариант М12 с шестеренкой с насечками себя не оправдал иза слабой силы.

**Slaider** » 16 авг 2013, 15:15

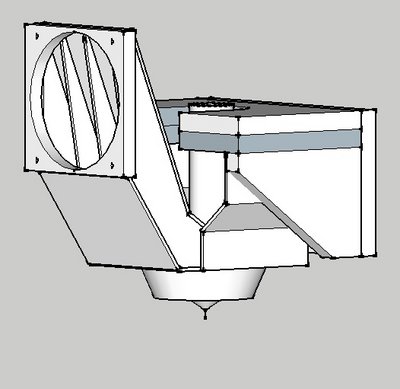

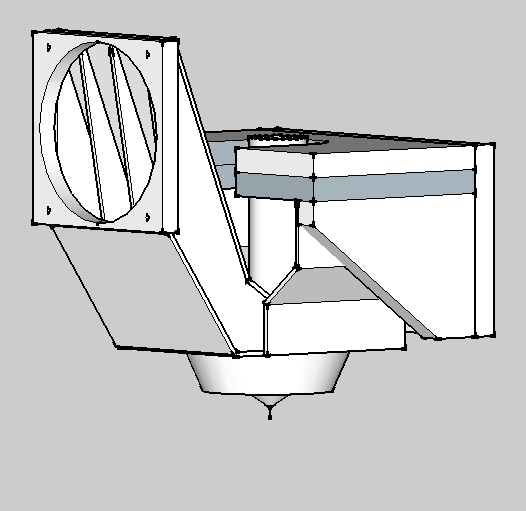

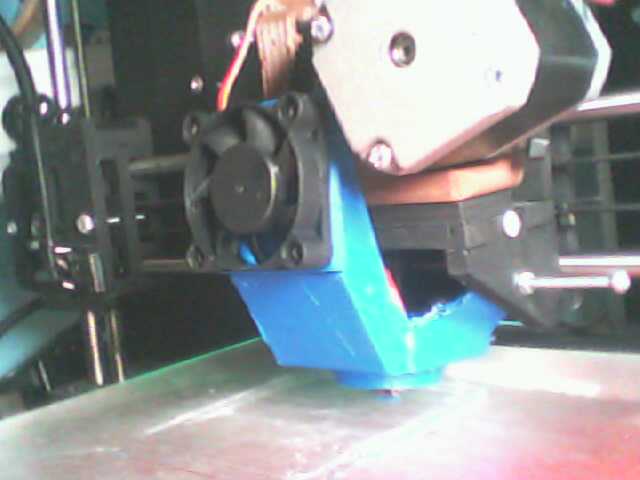

Крепеж кулера, под каретку фанерного Prusa i3. Идея взята у setar тут http://roboforum.ru/forum107/topic11219.html переделано как временное решение,с целью быстрой распечатки в плоских деталях, т.к навес без обдува напечатать трудно сделано все с пластин кроме сопла. Клеится тем же ABS. Создано в Sketch UP. Хм а почему нельзя в *.skp выкладывать ?

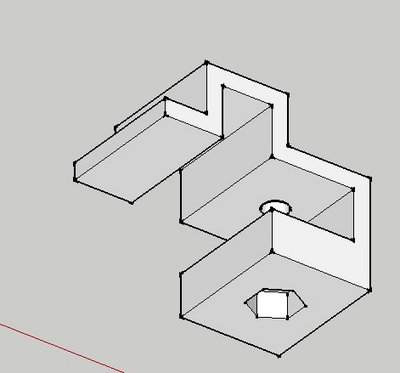

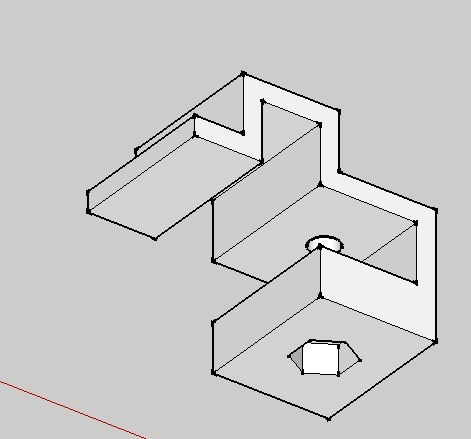

Доделал так же на быструю руку, крепеж концевика на каретку Z , родное отверстие в фанере не выдерживает частой подстройки + впаянная гайка дает удобство делать подстройку одной отверткой.

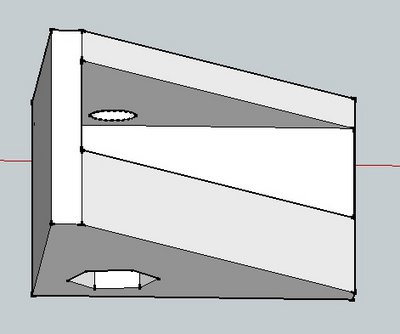

Подобные угловые укрепления и на стол.

**Rukey** » 13 ноя 2013, 03:35

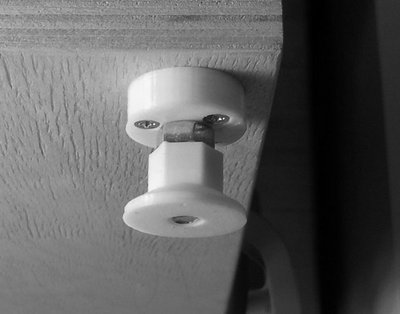

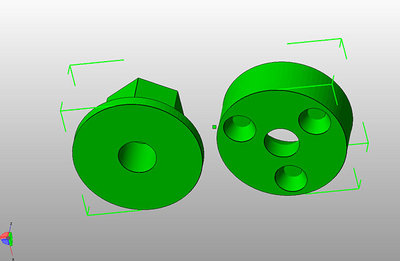

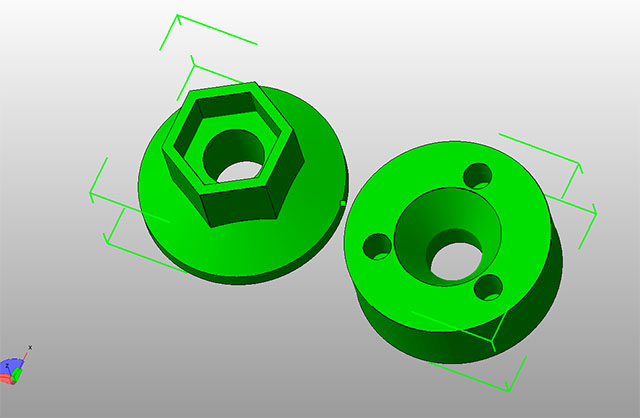

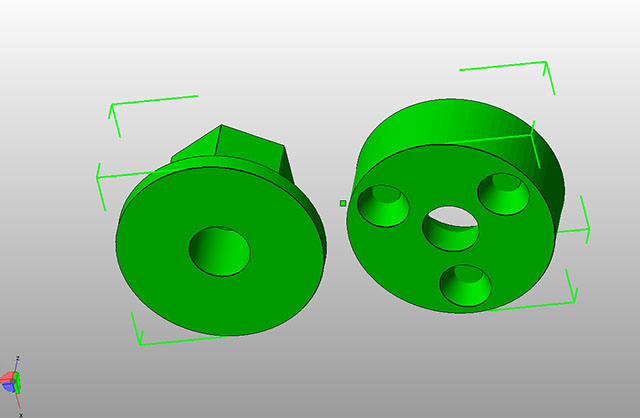

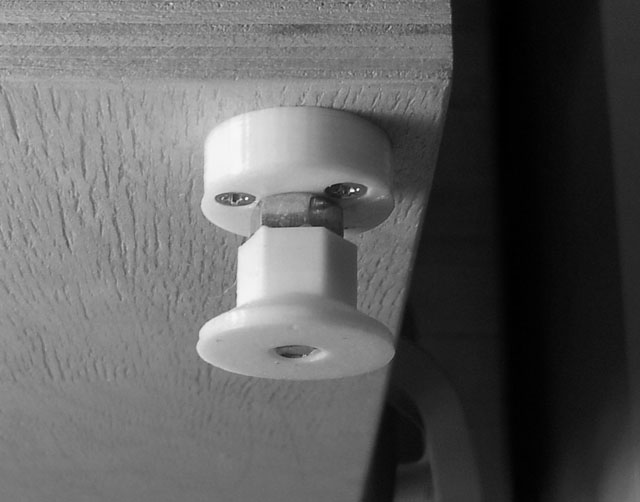

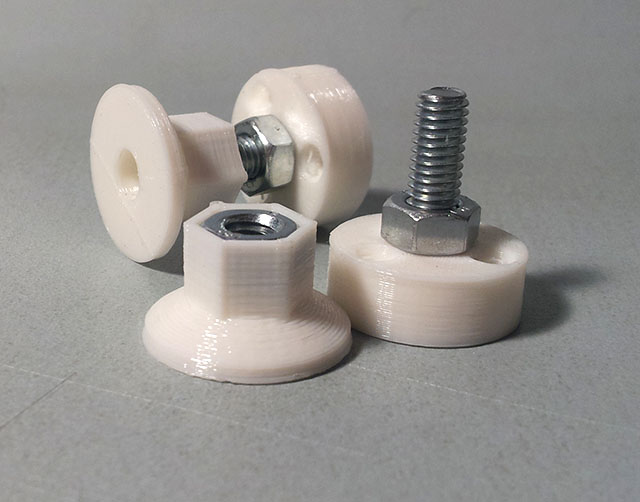

Регулируемая ножка для Mendel90. Болт и гайки M6. Больт с потай головкой. Крепление шурупчиками 2,5х12.
