Re: Модели для печати 3D

Сообщение Naruto » 08 апр 2014, 22:03

porex писал(а):Их не нужно выравнивать, они все одинакового размера, нужно ровнять раму по оси Y, чтобы она опиралась на все ножки. Погрешностью 0.1 мм можно пренебречь если подложить антивибрационные прокладки. Сразу убиваем двух зайцев.
Мне интересно как вы эпоксидом будете выравнивать. Если ножки не прилегают к ровному основанию, значит криво собрана рама.

пока ничего не собрано:) (не все приехало) только предположения, вибропрокладки возможно и устранят имеющуюся погрешность...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Модели для печати 3D

Сообщение Radus » 09 апр 2014, 13:49

porex писал(а):Их не нужно выравнивать, они все одинакового размера, нужно ровнять раму по оси Y, чтобы она опиралась на все ножки. Погрешностью 0.1 мм можно пренебречь если подложить антивибрационные прокладки. Сразу убиваем двух зайцев.
Мне интересно как вы эпоксидом будете выравнивать. Если ножки не прилегают к ровному основанию, значит криво собрана рама.

Ось Y у стандартной prusa i3 сделана на двух шпильках 10 мм.
Если поднять принтер за раму то шпильки под собственным весом прогибаются вниз на 0.5 мм
Тоже самое происходит если под ножки подложить резиновые прокладки. Рама под своим весом сразу прогибает шпильки вниз.
В общем калибровать оси там не доброе занятие.
Поэтому и сделали мендель90 на толстом ровном основании =)
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение porex » 09 апр 2014, 14:51

Дык прокладки надо и под раму ложить
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Модели для печати 3D

Сообщение pozinm » 12 апр 2014, 18:03

Приветствую.
В прикрепленных файлах - если кому для разработки нужны 3D модели Solidworks популярных компонентов принтеров - например, для использования при проектировании корпусов.

Если что - правьте и используйте.

С уважением,
Михаил
Вложения
LCD-12864-RepRapDiscount.SLDPRT
Модель Full Graphic Smart Controller от RepRapDiscount, но с регулятором контрастности.
(491.5 КиБ) Скачиваний: 496
Arduino_Mega_2560_r3_with_RAMPS_LCD_1.4_3d.SLDPRT
Модель Arduino Mega 2560 r3 с RAMPS 1.4, модулями драйверов шаговых двигателей и модулем интерфейса для Full Graphic Smart Controller от RepRapDiscount
(1.55 МиБ) Скачиваний: 471
Arduino_Mega_2560_r3_3d.SLDPRT
Модель Arduino Mega 2560 r3
(444.5 КиБ) Скачиваний: 479
pozinm

Сообщения: 7
Зарегистрирован: 12 апр 2014, 14:43

Re: Модели для печати 3D

Сообщение porex » 13 апр 2014, 23:26

Сохраните пожалуйста в более ранней версии 2012, например.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Модели для печати 3D

Сообщение Maxxpda » 14 апр 2014, 19:43

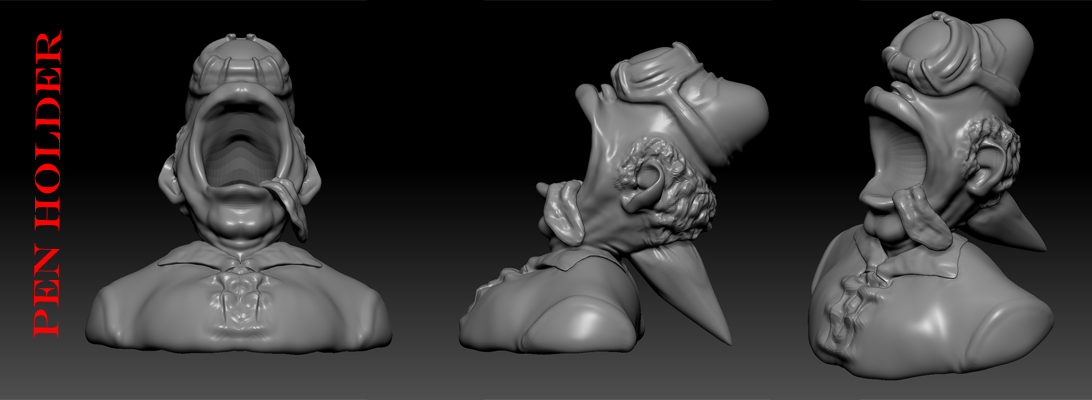

Делюсь собственноручно нарисованной моделью,может кому понравится-это подставка под ручку :) http://www.cgtrader.com/3d-models/character-people/fantasy/pen-holder--2
Вложения
Pen Holder.jpg
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11

Re: Модели для печати 3D

Сообщение vknw123 » 19 апр 2014, 15:39

Хочу узнать, вернее разобрать персонажа на составные части по цвету, чтоб его потом можно было собирать как головоломку. Но у меня много всяких вопросов.
например поясок отдельно, глазки отдельно, зрачки отдельно, волосы и т.д. и отпечатать в ABS или PLA и типа постобработку сделать в ацетоне(это я вычитал)
Бровки конечно наверно не получатся, но их можно наверно сделать выпукло.
хочу глянуть что получится и получится ли. И главное самому освоить этот метод моделирования.


Напишите пожалуйста, что думаете по этому поводу. Может тему на форуме отдельную создать.

vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение Naruto » 20 апр 2014, 00:39

Radus писал(а):
porex писал(а):Их не нужно выравнивать, они все одинакового размера, нужно ровнять раму по оси Y, чтобы она опиралась на все ножки. Погрешностью 0.1 мм можно пренебречь если подложить антивибрационные прокладки. Сразу убиваем двух зайцев.
Мне интересно как вы эпоксидом будете выравнивать. Если ножки не прилегают к ровному основанию, значит криво собрана рама.

Ось Y у стандартной prusa i3 сделана на двух шпильках 10 мм.
Если поднять принтер за раму то шпильки под собственным весом прогибаются вниз на 0.5 мм
Тоже самое происходит если под ножки подложить резиновые прокладки. Рама под своим весом сразу прогибает шпильки вниз.
В общем калибровать оси там не доброе занятие.
Поэтому и сделали мендель90 на толстом ровном основании =)

собрал свой i3 на "люминевой" от рипрап.ком раме, использовал увеличенные шайбы при сопряжении шпилек и рамы и шайбы гровера на всех узлах (шайбы гровера добавили гемороя при сборке, но зато конструкция приобрела надежность) узел сопряжения рамы 6 мм и шпилек 10мм, собранный на увеличенных шайбах с шайбами гровера с двух сторон, дает весьма стабильный результат, никаких перекосов, люфтов, все встало ровно (собирал на ровном столе) геометрия по сравнеию с моим прушой мендель классическим просто идеальная... так, что рекомендую Вам отказаться от фанерной конструкции и сделать раму из металла (лазерная резка сейчас вполне доступна и можно либо купить готовое решение за 60 евро из алюминия либо заказать вообще из нержавейки 4-6 мм по шаблону, должно выйти не сильно дороже, а может и дешевле, я себе заказывал для дайвинга лазерную резку "спинок" под спарку из ТИТАНА, они больше и требуют еще изгибания в двух местах, вышло где 4500 р (но этот из титана, нержавейка дешевле).
Забавно, что обычные шайбы заюзанные в сборке ног оказались чуть большего диаметра, чем было задумано проектировщиками и получилось, что ноги стоят как бы на шайбах :)... это конечно может придать больше шумности зи за вибраций, но подклеить вибропрокладки никогда будет не поздно, пока по ощущениям моторы работают так тихо, что я даже не понял сразу, что они работают :).
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Модели для печати 3D

Сообщение Radus » 20 апр 2014, 19:31

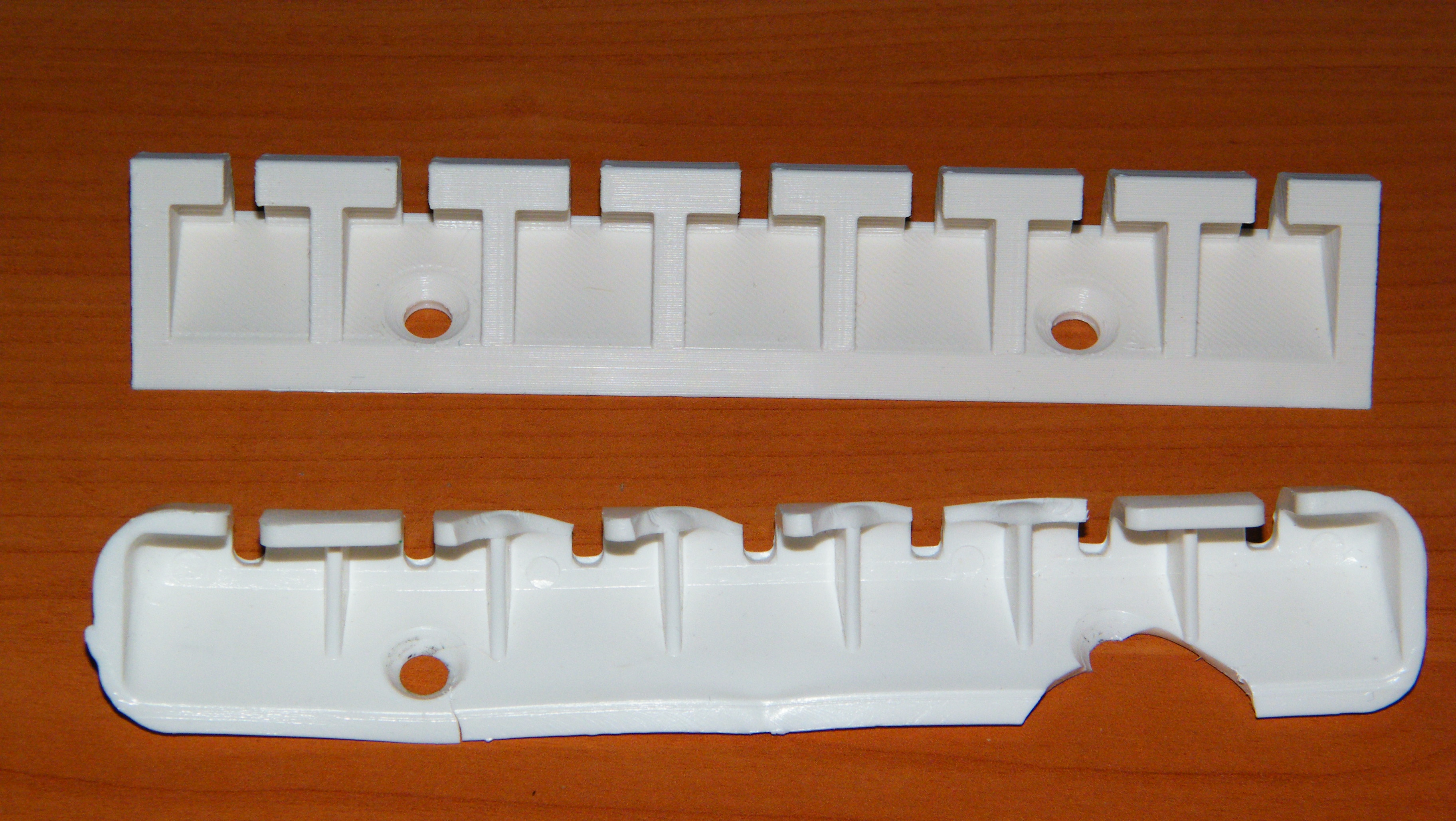

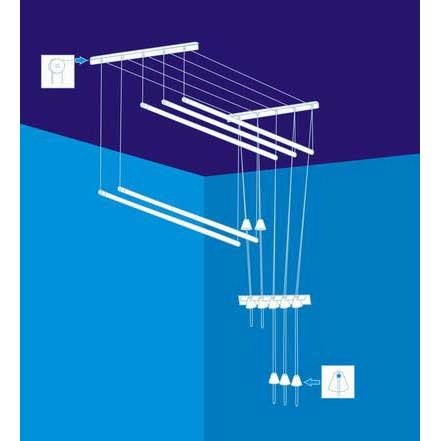

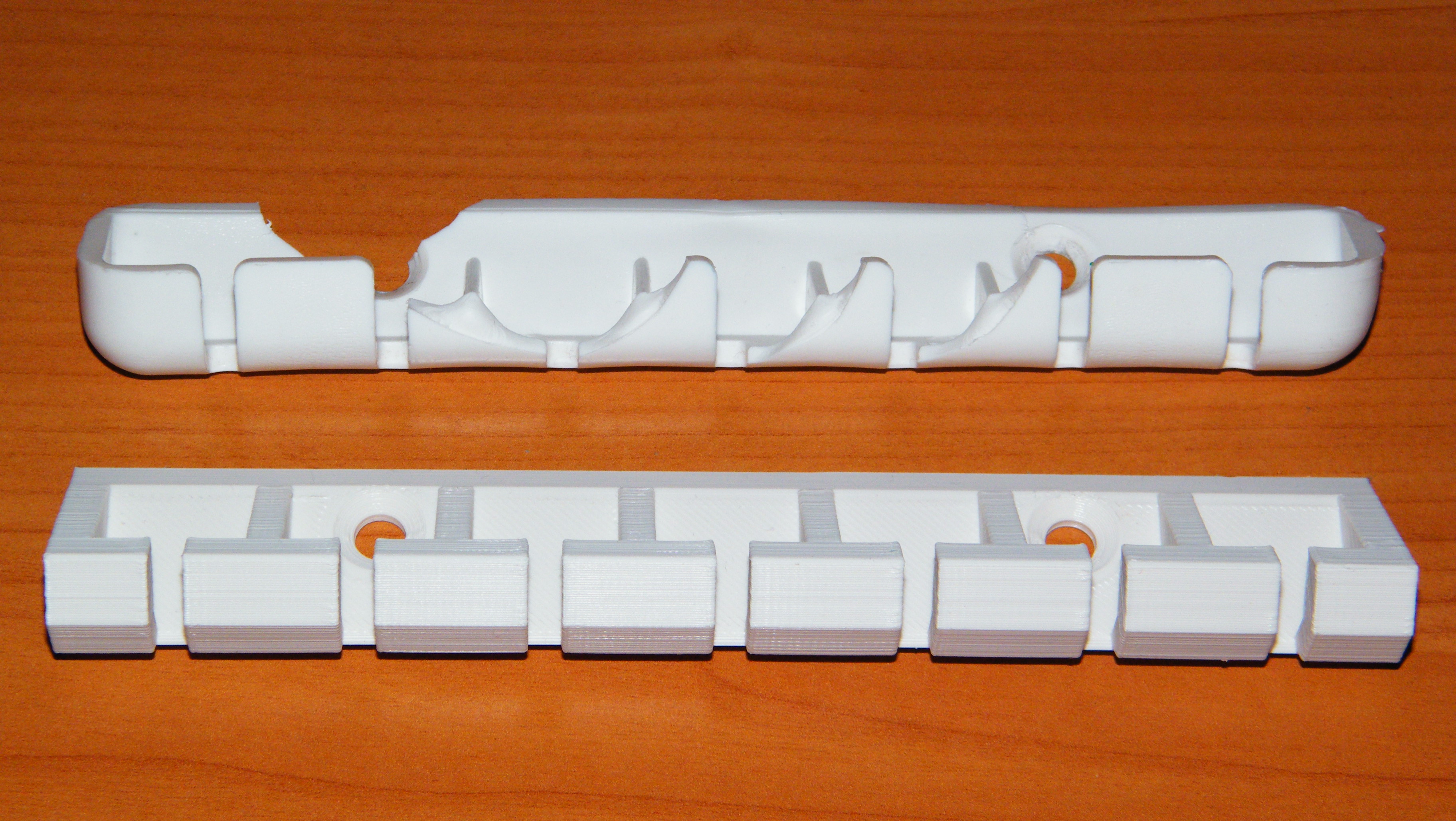

Штукенция для вешалки сушилки белья для ванной комнаты.
Нарисовал взамен сломанной =)
Вложения
vesh.stl
(145.58 КиБ) Скачиваний: 370
vesh.scad
(1017 байт) Скачиваний: 373
2014-04-19 (2).JPG
2014-04-19 (1).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение vknw123 » 21 апр 2014, 01:27

а давайте поросёнка разберём на составные части, чтоб можно было отпечатать без поддержек и пустотелого, будет типа такая розовенькая головоломка, А?
Только я хочу узнать какого размера сделать поросёнка, и толщину стенки? Сейчас он 49 мм. и полнотелый.
Svin50mm.zip
(886.03 КиБ) Скачиваний: 0

vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение TedBeer » 21 апр 2014, 11:54

vknw123 писал(а):а давайте поросёнка разберём на составные части

А не согрешила ли мама этого поросенка с крабом? :crazy:
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Модели для печати 3D

Сообщение vknw123 » 21 апр 2014, 12:41

вижу мои поросята никому не понравились, просто я хочу освоить метод моделирования под печать именно АБС и ПЛА но вот
поддержки которые потом надо убирать мне совсем не нравятся, и я хочу избежать их путём разделения модели на части и её последующей сборкой после печати, кроме того я её хочу сделать пустотелой, ну и конечно я понимаю что существуют наверно разные сопла для подачи материала и качество печати наверно зависит от этого напрямую.
vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение icehardy » 21 апр 2014, 17:34

при печати она сама станет пустотелой, про это можно не думать
ну или в 3D Max модификатор Shell
в другом софте думаю можно найти аналоги

а разделять можно по такому примеру
http://www.thingiverse.com/thing:256452
я печатал эту модельку, хорошо получается
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение vknw123 » 21 апр 2014, 17:52

скажите, а как это "сама станет пустотелой?", та программа которая генерирует поддержки, сама и определит толщину стенки?

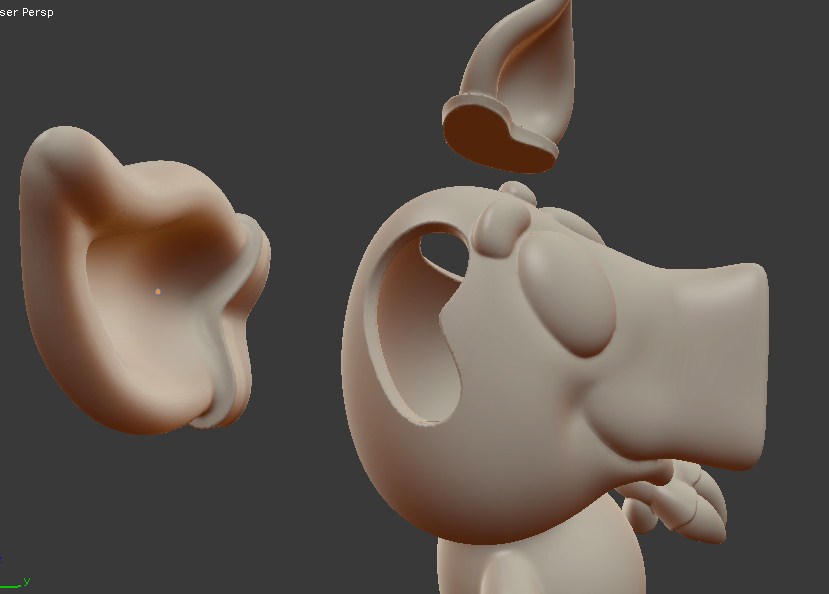

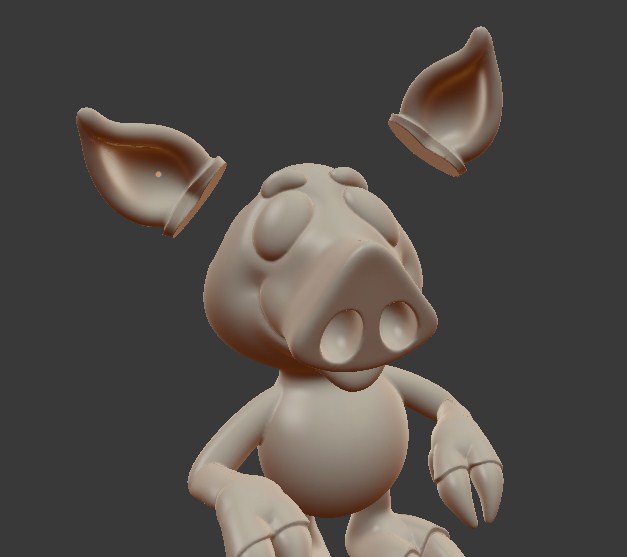

отстегнул уши, решил показывать что делаю, потому как не уверен что делаю правильно, сомневаюсь.

vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение icehardy » 21 апр 2014, 19:52

Для понимания процесса печати стоит скачать хотя бы KISSlicer, можно будет наглядно посмотреть что получается
В кратце, есть возможность задавать толщину стенок при печати, заполняемость

А уши пожалуй не так стоило отсоединять
они же потом как то прикрепляться должны, а тут получается никак
И швы будут видны
отрезать стоит под корень и добавлять стержень для последующего склеивания
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy
