Re: Модели для печати 3D

Сообщение vknw123 » 21 апр 2014, 23:38

icehardy писал(а):Для понимания процесса печати стоит скачать хотя бы KISSlicer, можно будет наглядно посмотреть что получается
В кратце, есть возможность задавать толщину стенок при печати, заполняемость

А уши пожалуй не так стоило отсоединять
они же потом как то прикрепляться должны, а тут получается никак
И швы будут видны
отрезать стоит под корень и добавлять стержень для последующего склеивания


спасибо, да, наверно буду переделывать, я просто хотел, чтоб уши вот так поставить на предметный столик и отпечатать,
а типа вон тот скос предотвратит его проваливание, но чувствую что заблуждался. переделаю. Может даже сделаю отдельно модель, если с этой не получится. и конечно с толщиной стенки больше заморачиваться не буду


Добавлено спустя 3 часа 3 минуты 36 секунд:

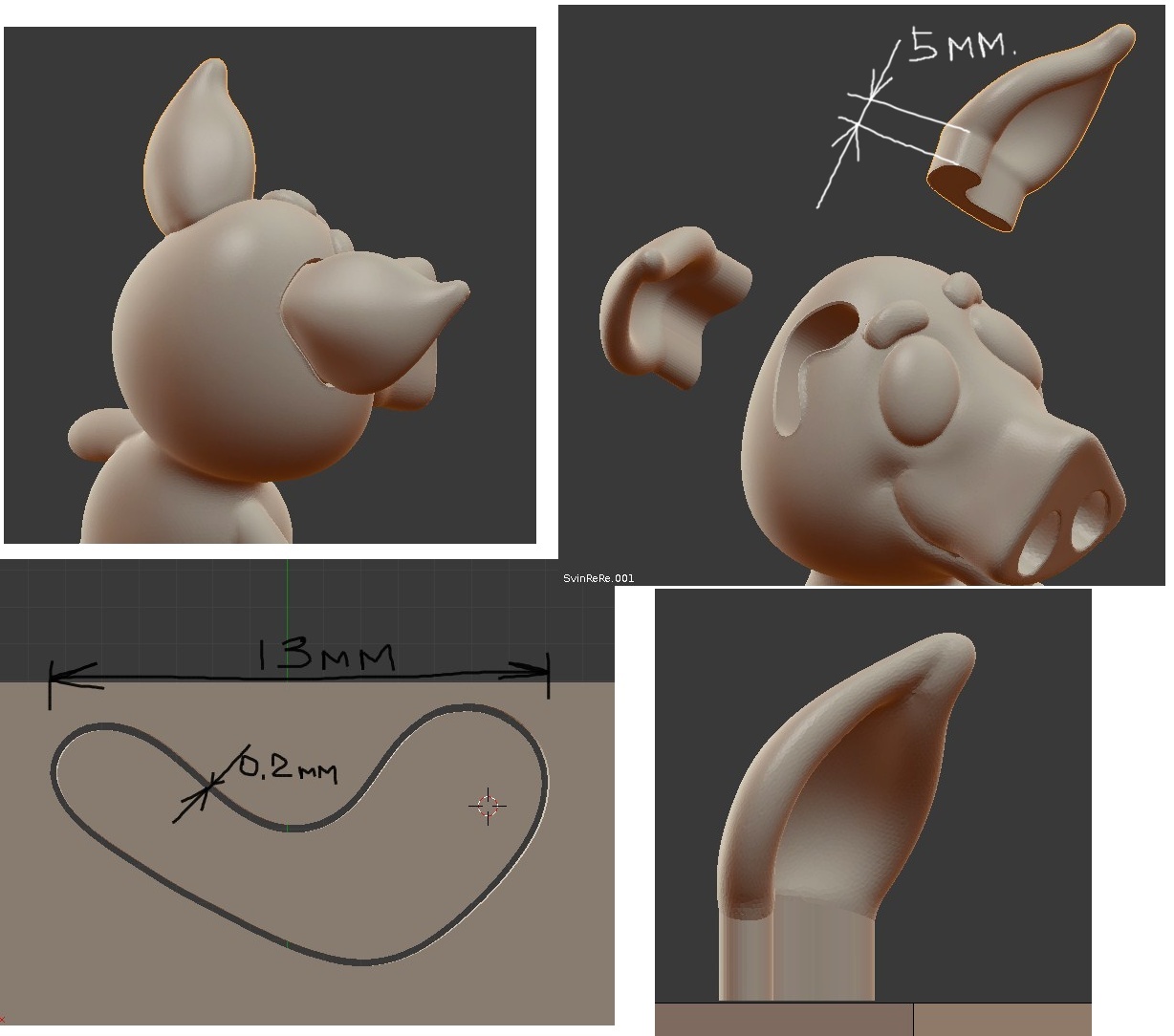

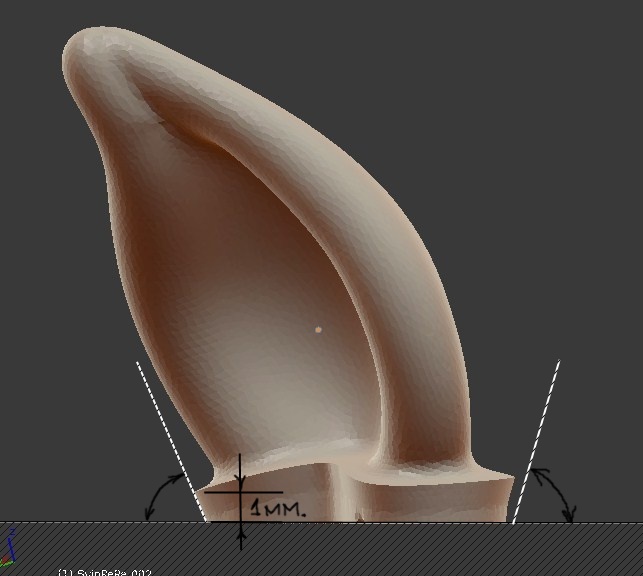

Переделал, но круглые штыри у меня чёта пока никак не получаются, скажите а вот так получится?
или так будет затруднительно вставить? (зато отпечатается наверно нормально)
0,2 мм. это разница между шипом и пазом.
vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение icehardy » 22 апр 2014, 06:44

так думаю тоже получится состыковать
зазоры правильно что предусмотрены, не всегда отпечатаные детали идеально соответствуют размерам
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение vknw123 » 23 апр 2014, 00:29

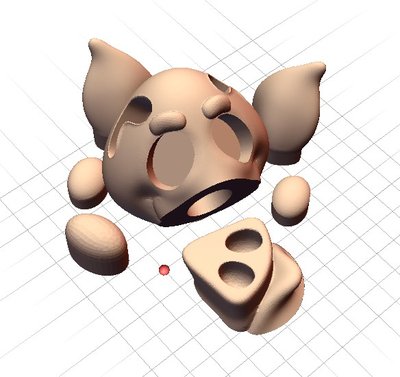

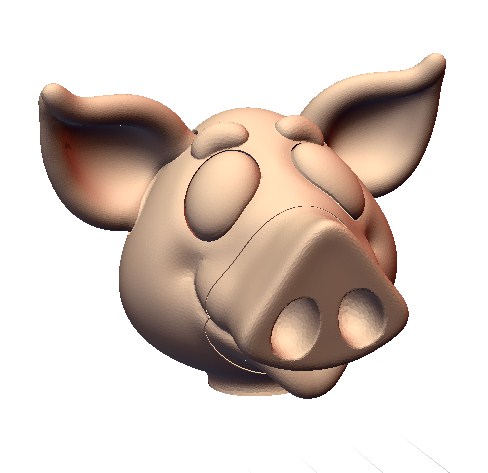

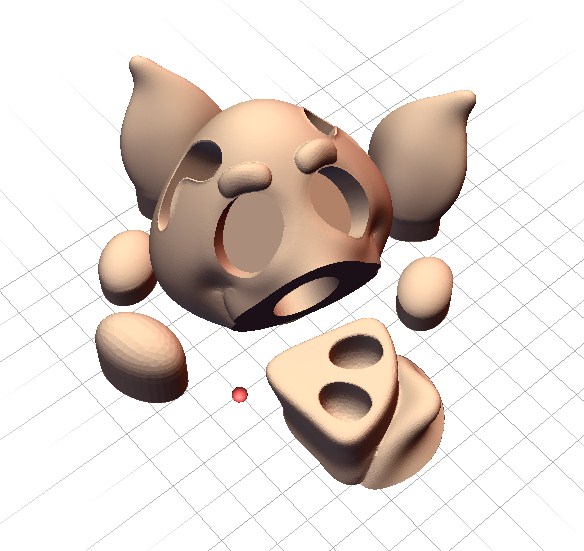

Промежуточный результат ,Голова порося.
Разделил голову по запчастям, выставил все запчасти горизонтально, пятачёк отрезал и там внутри сделал типа шип но он отдельно и очень похож на глаз.
может кто вдруг распечатает и укажет на ошибки или просто укажет на ошибки моделирования. Проверил программой нетфабб на ошибки.
для печати ABS или PLA по фдм
3460 килобайт зип папка . распакованный 8-мь мегабайт
SvinGolova.zip
http://my-files.ru/xin4js

высота 32 мм.
vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение icehardy » 23 апр 2014, 09:44

Напечатается
только какова цель такого разделения на детали ?
печатать из пластика разного цвета если, слишком муторно
проще цельную деталь потом раскрасить

лучше удалить поддержки после печати, чем склеивать и получить еще более кривую модель в итоге
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение vknw123 » 23 апр 2014, 14:26

Спасибо.
конечная цель у меня такая.
хочу напечатать без поддержек разделённую по запчастям модель, потом эти запчасти постобработать, сгладить (типа в ацетоновой бане) и чтоб её можно было собрать, ну как в "шоколадном яичке" для детей есть разные там фигурки.
ну и сделать тоже типа шкатулочке, на шкатулочке нарисован( барельеф поросенка) внутри он по запчастям, или ещё какая фигурка, но в основном хочу узнать возможности принтера ПЛА и АБС, пусть на данном этапе будет одноцветная.
и самому научится моделить под это дело. ну и вообще.

В этой теме разобранная модель поросёнка (на 1 и 2-ой стр.)
http://forum3dprinter.ru/viewtopic.php?f=16&t=271&start=15
vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение Radus » 03 май 2014, 13:26

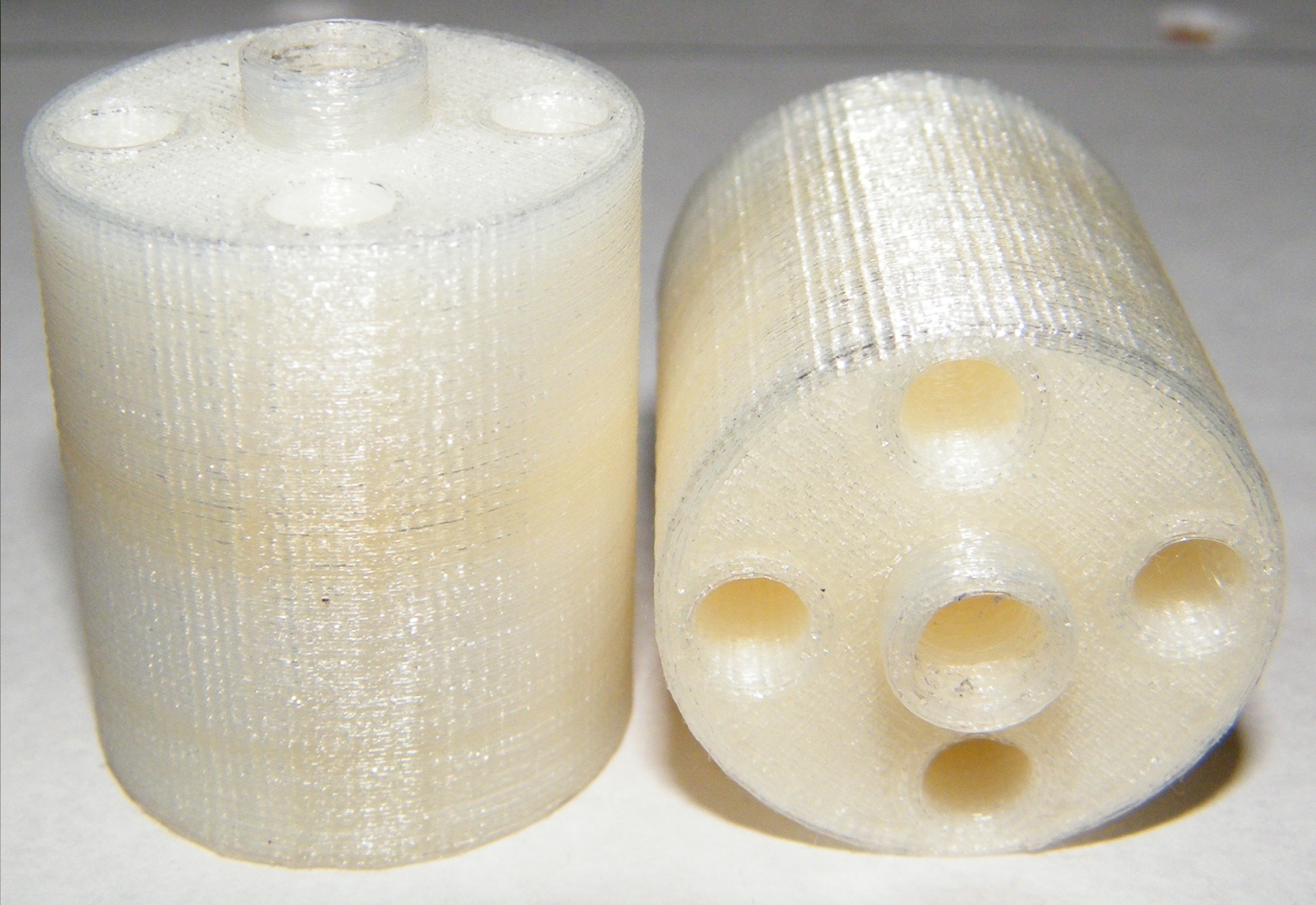

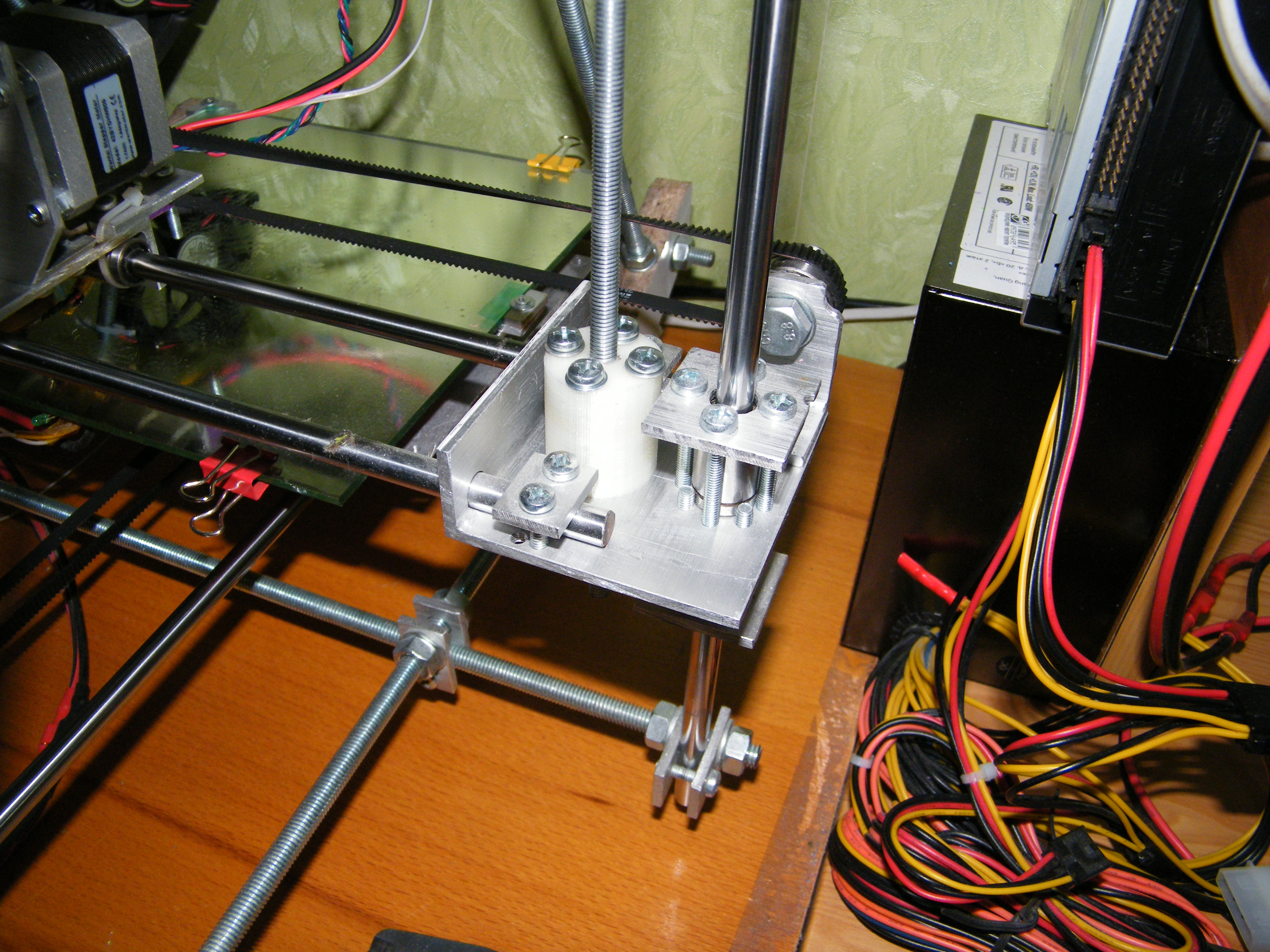

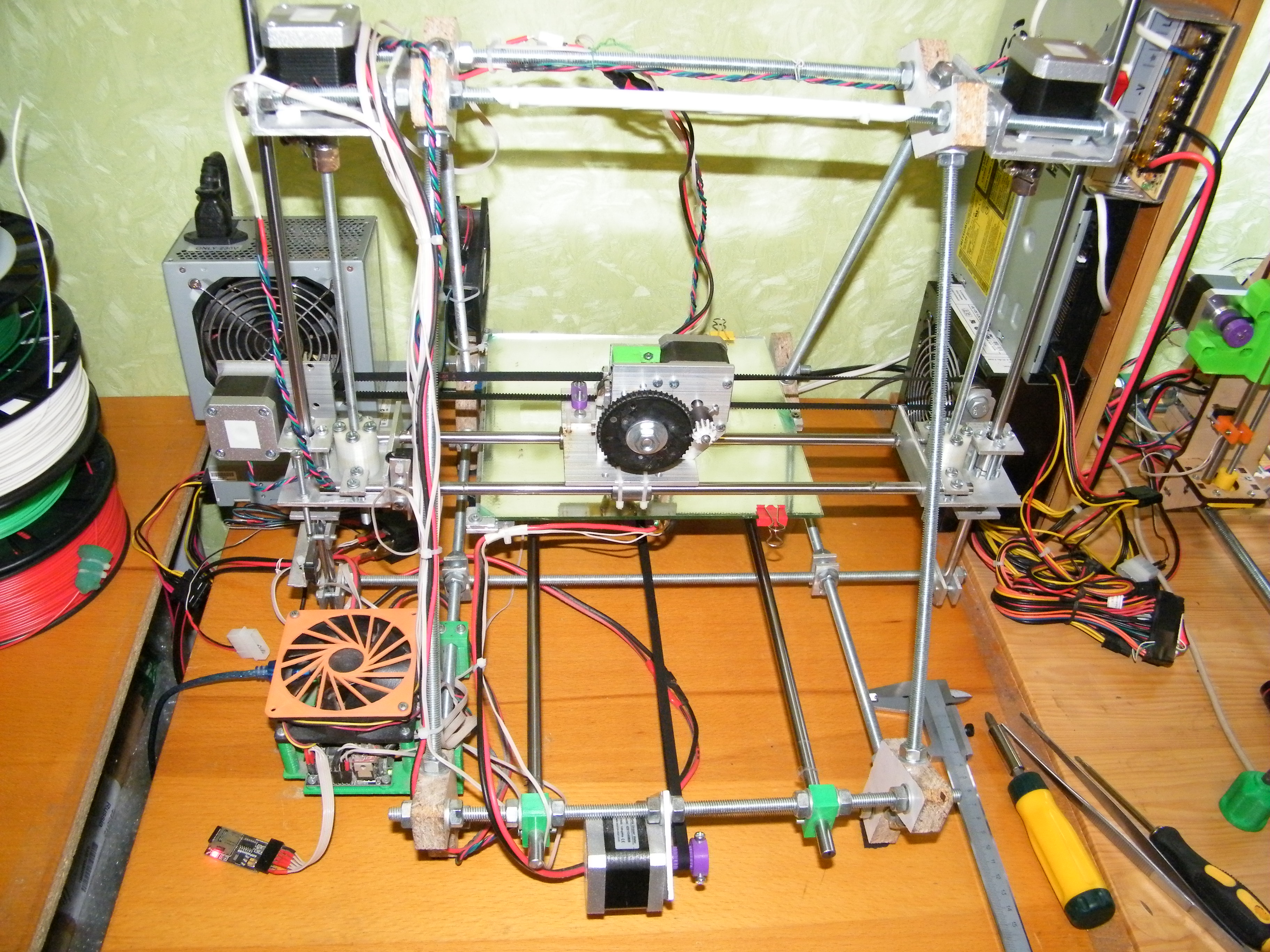

Напечатал на свой принтер гайки с резьбой M6 из нейлона (клинская леска). Старые гайки из эбонита у меня проработали 1,5 года и сильно износились.
Новые из нейлона сделал с резьбой длинной 30 мм.
Получилось отлично и без зазоров и люфтов. Надеюсь биений на слоях станет гораздо меньше.
Нейлон более стойкий к истиранию поэтому думаю, что прослужат дольше.

Резьба M6 отлично пропечаталась и сорвать ее нереально, печатал гайки с толщиной слоя 0,15 мм



Вложения
m6nut26-30.zip
(84.62 КиБ) Скачиваний: 0
2014-05-02 (5).JPG
2014-05-02 (3).JPG
2014-05-02 (2).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение vknw123 » 03 май 2014, 20:37

Клёва печатается, а скажите пожалуйста какой может быть максимально большое сопло и максимальный слой печати АБС?
vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение Radus » 05 май 2014, 08:46

vknw123 писал(а):Клёва печатается, а скажите пожалуйста какой может быть максимально большое сопло и максимальный слой печати АБС?

Максимальный ? равный диаметру прутка =)
Соответственно если пруток 1.75 мм то слой 1 мм
а если пруток будет 3 мм то слой 1,5 мм
С таким печатать кирпичи метр на метр =)
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение vknw123 » 05 май 2014, 13:23

Спасибо за ответ, слой в один миллиметр мне нравится, наверно клёва смотрится?

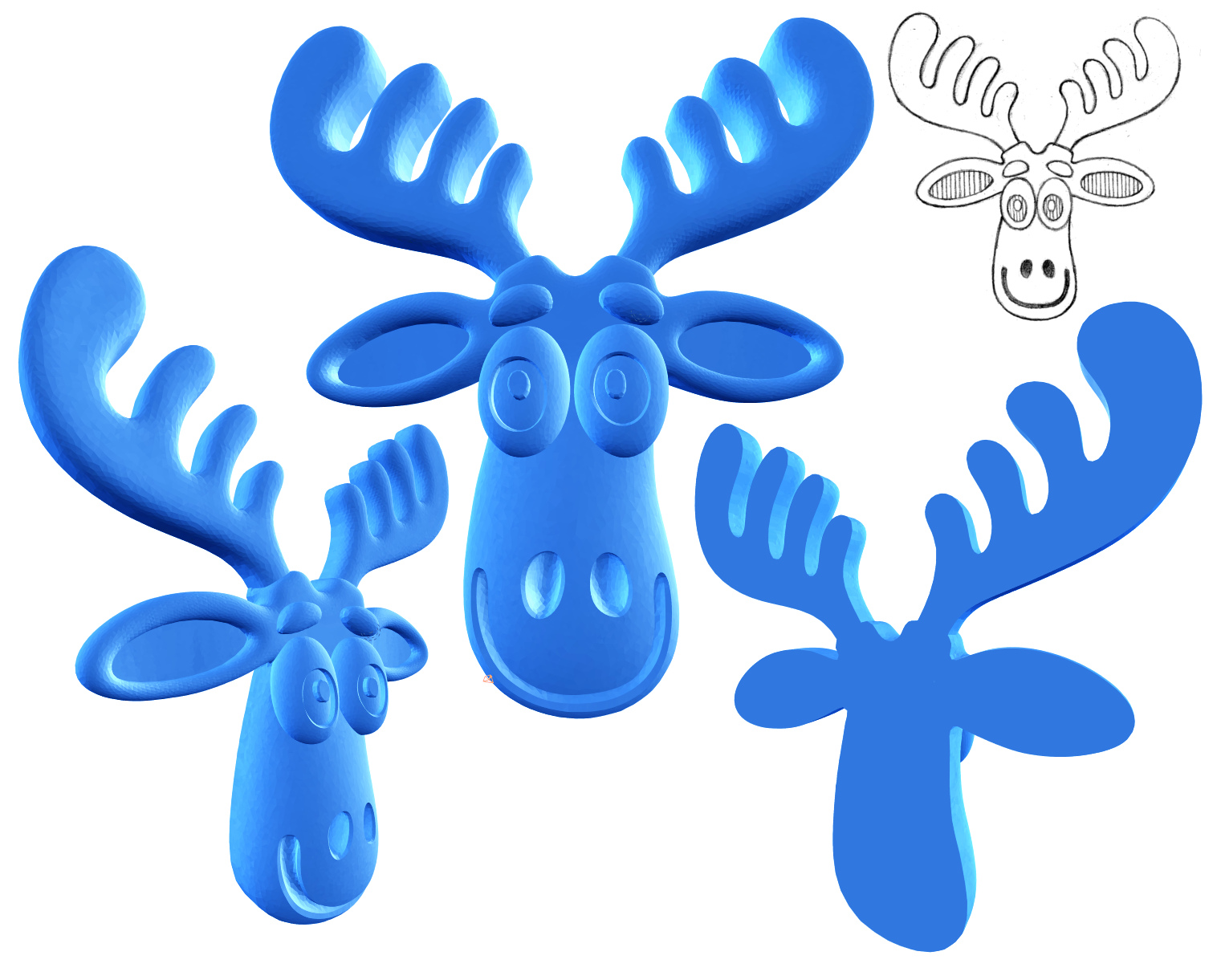

Кстати можете даже мне кто заказать изготовление вот таких изделий(файл STL) как по своему эскизу так и по моему (за "капусту")
Файл http://files.mail.ru/D221494DFA5B437EA4F7557C7EA3BC33
vknw123

Сообщения: 9
Зарегистрирован: 28 ноя 2013, 23:58

Re: Модели для печати 3D

Сообщение Naruto » 06 май 2014, 08:54

[size=85][color=green]
Получилось отлично и без зазоров и люфтов. Надеюсь биений на слоях станет гораздо меньше.
Нейлон более стойкий к истиранию поэтому думаю, что прослужат дольше.


[/quote]
После сборки i3 на люмине я честно не вижу смысла заморачиваться с полимерными гайками, прекрасно работают и обычные м5 (люфты , если и есть то надо сильно придираться, что бы принимать их во внимание), слой 0,2 мм сопло 0,5 Мерлин хотенд, ABS
Вложения
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Модели для печати 3D

Сообщение icehardy » 08 май 2014, 20:17

Может кому то еще пригодится

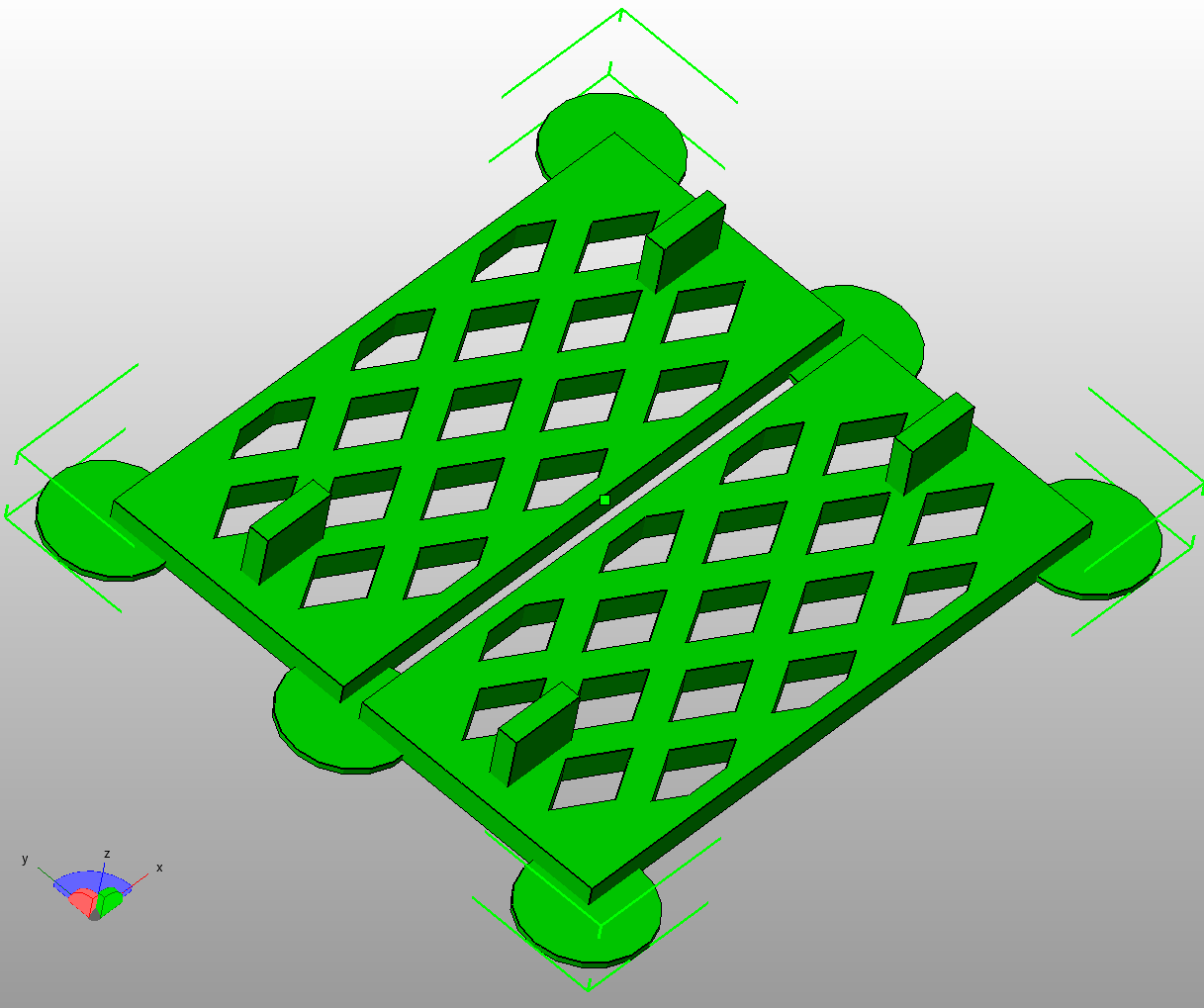

Нарисовал сеточки в водостоки багажника Opel Tigra, а то не продаются как отдельная деталька
Уже испытал :)
Tigra_Water_Mesh.STL
(242.55 КиБ) Скачиваний: 424
Вложения
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение SDimok » 12 май 2014, 07:45

Naruto писал(а):После сборки i3 на люмине я честно не вижу смысла заморачиваться с полимерными гайками, прекрасно работают и обычные м5 (люфты , если и есть то надо сильно придираться, что бы принимать их во внимание), слой 0,2 мм сопло 0,5 Мерлин хотенд, ABS

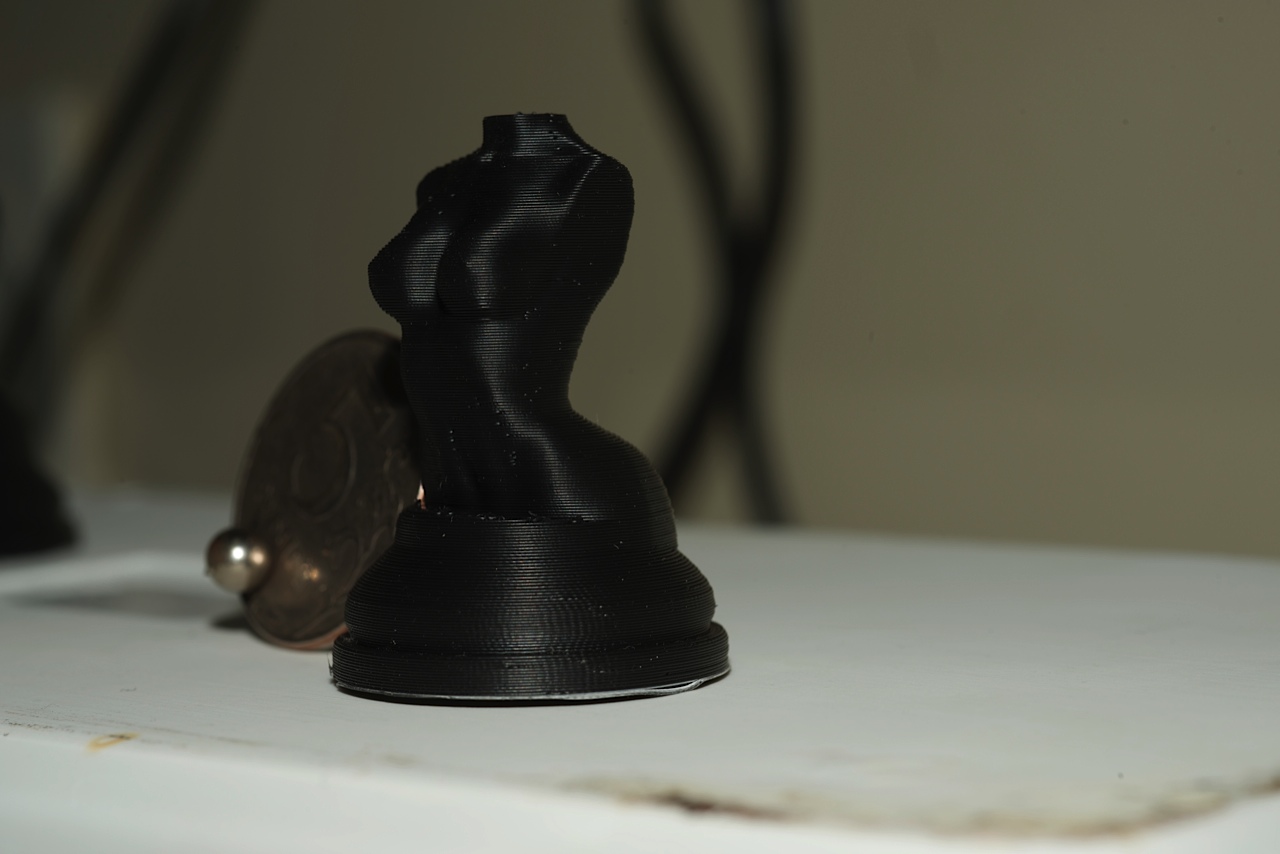

Интересные пешки :)(во всяком случае похоже на шахматную пешку) Где такие взять?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Naruto » 12 май 2014, 08:42

SDimok писал(а):
Naruto писал(а):После сборки i3 на люмине я честно не вижу смысла заморачиваться с полимерными гайками, прекрасно работают и обычные м5 (люфты , если и есть то надо сильно придираться, что бы принимать их во внимание), слой 0,2 мм сопло 0,5 Мерлин хотенд, ABS



Интересные пешки :)(во всяком случае похоже на шахматную пешку) Где такие взять?

http://www.thingiverse.com/thing:230724
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Модели для печати 3D

Сообщение ramon13 » 31 май 2014, 07:44

Какую резьбу реально напечатать при слое 0.15? М5 или M6 - это предел, или можно меньше?
ramon13

Сообщения: 69
Зарегистрирован: 04 апр 2014, 10:45

Re: Модели для печати 3D

Сообщение diglook » 31 май 2014, 08:07

ramon13 писал(а):Какую резьбу реально напечатать при слое 0.15? М5 или M6 - это предел, или можно меньше?

зависит не только от толщины слоя. очень важна равномерность выдавливания, точный подбор FLOW, своевременное охлаждение и т.д.
тут эксперименты нужны. и чем больше одновременно деталей на столе тем лучше остывают предыдущие слои
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv
