Re: Модели для печати 3D

Сообщение faeton13 » 04 сен 2012, 00:07

setar писал(а):P.S. Обратите внимание на дополнительную шайбу прижима крепления оси (это крепеж из комплекта Mendel90), у меня прижим оси был недостаточен и при натяжении ремня проявлялось перемещение вдоль оси (насаживание на ось )


В комплекте Mendel90 в этом месте вроде стоят 624 подшипники - ставишь 2 штуки и ничего ни обо что не трется. )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Модели для печати 3D

Сообщение setar » 04 сен 2012, 14:22

scanvs писал(а):Там stl-файл прикреплен. Разве его нельзя править?

можно, но на порядок сложнее.
попробуйте взять stl моей подшипниковой каретки и переделать ее под 12 мм ...
это практически невозможно, там куча взяимосвязаных размеров
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение scanvs » 06 сен 2012, 21:37

setar писал(а):
scanvs писал(а):Там stl-файл прикреплен. Разве его нельзя править?

можно, но на порядок сложнее.
попробуйте взять stl моей подшипниковой каретки и переделать ее под 12 мм ...
это практически невозможно, там куча взяимосвязаных размеров

Понял, учту.
Расширение 123d запрещено администратором.
))
Аватара пользователя
scanvs

Сообщения: 107
Зарегистрирован: 30 июн 2012, 22:27
Откуда: Тамбов
ФИО: Александр

Re: Модели для печати 3D

Сообщение ReaN » 01 окт 2012, 13:09

у кого есть стл-файл головы мастера Йода? :)
Хочется попробовать друкнуть, а модель пока не нашел...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Модели для печати 3D

Сообщение faeton13 » 01 окт 2012, 13:41

ReaN писал(а):у кого есть стл-файл головы мастера Йода? :)
Хочется попробовать друкнуть, а модель пока не нашел...

а где искал? http://www.thingiverse.com/search?q=yoda&sa=Search
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Модели для печати 3D

Сообщение ReaN » 01 окт 2012, 14:21

о! спасибо!
я обычно смотрю на http://grabcad.com/ - там много чего есть
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Модели для печати 3D

Сообщение ReaN » 12 окт 2012, 15:18

а где можно взять стл-ку модных шестеренок (большую и малую) на экструдер? имеется ввиду с зубьями сходящимися к центру?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Модели для печати 3D

Сообщение setar » 12 окт 2012, 16:39

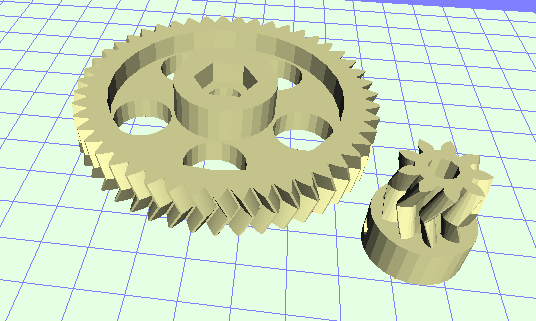

шевронные ?
откуда то с thingiverse, ссылку не найду.
модель проверена в печати и работе.
принт тяжелый, рекомендую печатать с пониженной скоростью периметра
Вложения
biggearmod_fixed.stl
(385.34 КиБ) Скачиваний: 664
smallgearmod_fixed.stl
(79.77 КиБ) Скачиваний: 625
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 06 ноя 2012, 00:49

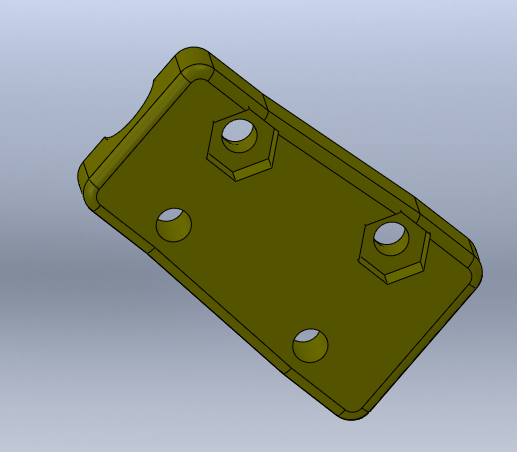

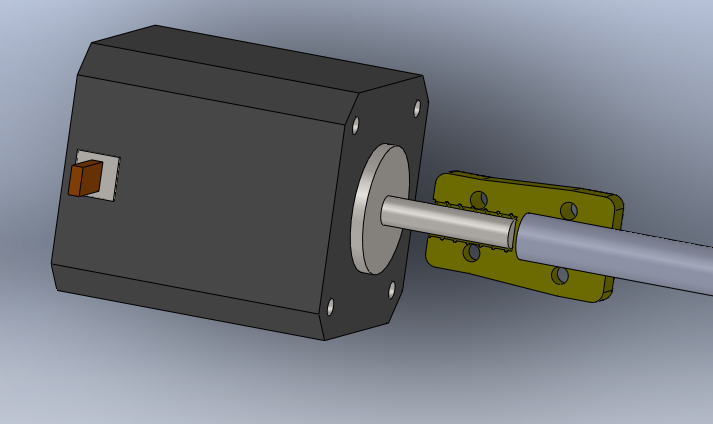

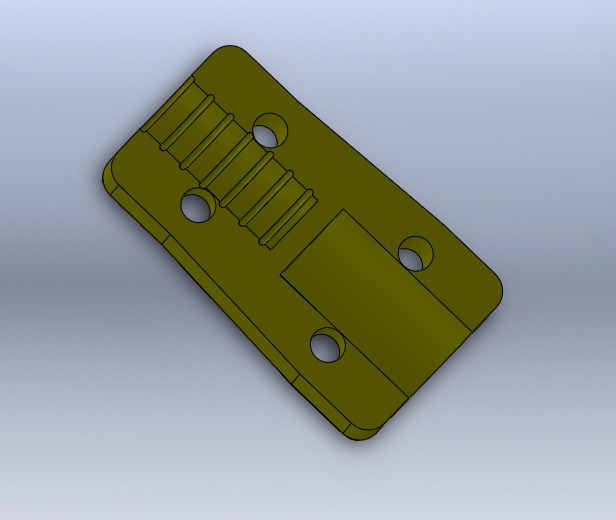

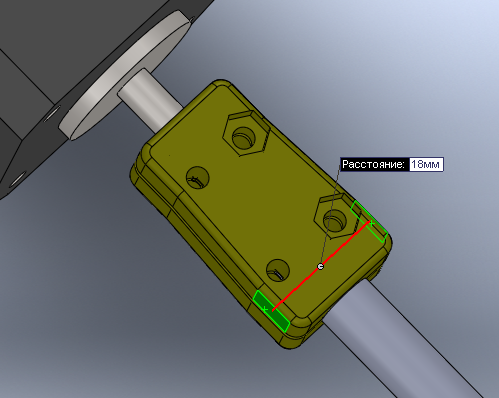

Моя модель муфты.
Различия от распространенных:
  • более компактная по диаметру (нужно было для разработки своей каретки)
  • кольцевые выемки для ведущего вала (под посадку на демпфер - кусок трубки капельницы)
  • болты касательно прилегают к валам
файл параметрический
В приложении STL 6x8 мм (6=вал 5мм + капельница), с углублением валов 15мм под болты M3x15
Вложения
муфта_6x8.STL
(416.59 КиБ) Скачиваний: 521
муфта.SLDPRT
(879 КиБ) Скачиваний: 486
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение setar » 12 ноя 2012, 02:03

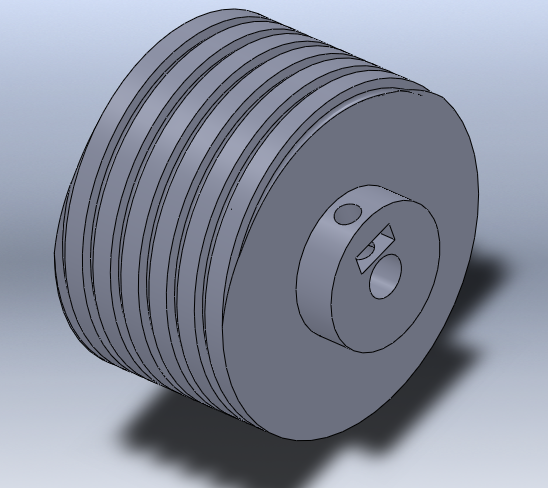

для желающих попробовать привод тросиком:
конфиги под 1мм и 3мм диаметром.
STL в комплекте
Вложения
Тросик.tar.gz
(2.23 МиБ) Скачиваний: 0
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение TedBeer » 12 ноя 2012, 22:52

setar писал(а):для желающих попробовать привод тросиком:
конфиги под 1мм и 3мм диаметром.
STL в комплекте

А как файлы внутри называются? У тебя кодировка не ютф. Вообще русские названия не всякий софт понимает.
5 витков не маловато? Какой размер шпульки? При диаметре в 4см получится всего 25 см хода. Я думаю, лучше вообще не делать эти канавки.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Модели для печати 3D

Сообщение setar » 13 ноя 2012, 00:04

куда больше 25 см :) ?
как называются не важно - там нет взаимосвязей, переименуй
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение TedBeer » 13 ноя 2012, 01:50

для дельта-робота - около 70-80см
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Модели для печати 3D

Сообщение TedBeer » 13 ноя 2012, 15:03

есть вариант хаба на мотор и катушки в теме Дельта-робот в гугло-группах

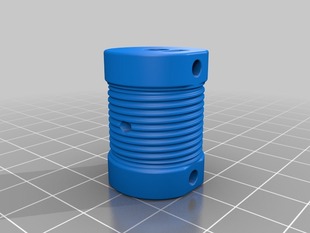

и вот еще вариант - http://www.thingiverse.com/thing:34116
Вложения
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Модели для печати 3D

Сообщение ReaN » 13 ноя 2012, 21:31

setar писал(а):шевронные ?
откуда то с thingiverse, ссылку не найду.
модель проверена в печати и работе.
принт тяжелый, рекомендую печатать с пониженной скоростью периметра

Нашел несколько другие (не эти файлы), по размеру подошли, напечатал на минимальной скорости (большую дрюкало 4.5 часа), к качеству печати вопросов нет (тока протупил, что 2 периметра воставил - нужно было больше), но возникла новая проблема... не скажу, чтобы стопорило при прокрутке - просто есть точка, где чуть больше усилие надо, когда рукой прокручиваешь, но блин - отверстие под вал движка круглое и фиксируется только винтом м3, когда доходит до этой точки (винт с гайкой внутри затянут до треска ПЛА) начинает проскальзывать - маленькая шестеренка делает 1-2мм вращения, потом останавливается на долю секунды, потом рывок внутри (вал делает оборот), шестерня отстреливает назад на 1-2мм, потом все повторяется... фиг его знает то ли попробовать феном расплавить пруток и как-то "закапать" внурь на сточенный вал, чтобы зафиксить...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр
