Re: Модели для печати 3D

Сообщение ivasi » 16 янв 2016, 00:39

Мне тут теоретики подсказали что все это делается за 5 минут в Rhino+Grasshopper, но нужно знать как. Для меня это неизвестные слова.
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Модели для печати 3D

Сообщение RoninDev » 24 янв 2016, 11:21

ursus писал(а):Каретка оси Х под роликовые подшипники 3,16х7,95х3,52(дюймовые) для принтера Prusa i3 Rework под валы 8мм и стандартный экструдер реворка. Подшипники были выбраны по принципу какие есть в наличии. К тому же они у меня хорошего качества стандарта ABEC3. Но думаю подойдут в эту каретку 3*8*3 или 3*8*3.5 т.к. нижние подшипники подвижные.

Каретка двигается очень мягко и без закусываний в отличии от китайских линейников. При наклоне около 30 градусов страгиваеся под своим весом. Люфтов заметных на ощупь нет. Каретка может одеваться на валы без их снятия.

Каретка сделана по мотивам каретки Setar'a. К сожалению, я не настолько силен в солидворксе как Setar, поэтому в исходниках бардак. Но все равно их выложу, может кому то пригодится.
Xcarrage prusai3.png


STL.rar


Prusa i3 X.rar



К сожалению не имею возможности использовать SolidWorks, скажите, сложно ее переделать под подшипники 683zz (3*7*3)?
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Модели для печати 3D

Сообщение barakuda62 » 28 янв 2016, 19:36

Странно, я такую брал тут http://www.thingiverse.com/thing:508896
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Модели для печати 3D

Сообщение setar » 28 янв 2016, 23:26

Фу как не красиво, чужие модели за свои выдавать не хорошо!
вот вам и отзыв, а пользовать 3D4U.сoм.ua удален, ибо правилами запрещено именоваться как домен, нефиг линки накручивать.
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение Alexus12 » 29 янв 2016, 08:10

setar писал(а):Фу как не красиво, чужие модели за свои выдавать не хорошо!
вот вам и отзыв, а пользовать 3D4U.сoм.ua удален, ибо правилами запрещено именоваться как домен, нефиг линки накручивать.

Блин, они что действительно сперли чужую модель? Сори, я не знал. Попал на их сайт просто когда искал подставку, оттуда и модель скачал.
Пойду поставлю отзыв автору. Модель архи полезная.
Только я не знаю как там это сделать и фотку выложить...
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Модели для печати 3D

Сообщение 3D4U » 29 янв 2016, 23:36

setar писал(а):Фу как не красиво, чужие модели за свои выдавать не хорошо!
вот вам и отзыв, а пользовать 3D4U.сoм.ua удален, ибо правилами запрещено именоваться как домен, нефиг линки накручивать.


А где вы видели, что мы выдаем за свои?

Мы сами используем эту модель у себя. К тому же, перевели видео, чтобы было более понятно людям. Не все знают английский.

Тем более подумайте, смог бы пользователь Alexus12 найти эту модель по русским запросам?

Так что, ваш отзыв, конечно, остается вашим и основан на ваших доводах, но больше на клевету смахивает.

На счет линков - привычка СЕОшника. А привычка - вторая натура. Ваше право удалять их или нет.

П.С. Этот ник подойдет? Хотя ник уж никак не линк на домен и в правилах я такого пункта не обнаружил.
3D4U

Сообщения: 1
Зарегистрирован: 29 янв 2016, 23:24

Re: Модели для печати 3D

Сообщение SDimok » 11 фев 2016, 06:31

Акелла писал(а):По запросам мур, и скалд.

https://www.dropbox.com/s/zzu3z9srkkiji ... r.rar?dl=0
Точилка

Ссылка битая, где еще можно скачать?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Revenger » 11 фев 2016, 13:06

На "тингверсе" есть.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение SDimok » 11 фев 2016, 19:32

Revenger писал(а):На "тингверсе" есть.

Пальцем покажите пожалуйста
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Акелла » 11 фев 2016, 22:32

Вроде все загрузил, если что-то упустил дайте знать :lol:
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Модели для печати 3D

Сообщение SDimok » 12 фев 2016, 03:01

Акелла писал(а):Вроде все загрузил, если что-то упустил дайте знать :lol:

Спасибо !!!
Вы еще на thingiverse.com фотку положите с видом конечного продукта :)
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Акелла » 12 фев 2016, 14:40

я его и загрузил только по вашему запросу.
Как сделаете копию себе так и поделитесь картинкой :) .
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Модели для печати 3D

Сообщение Revenger » 12 фев 2016, 15:32

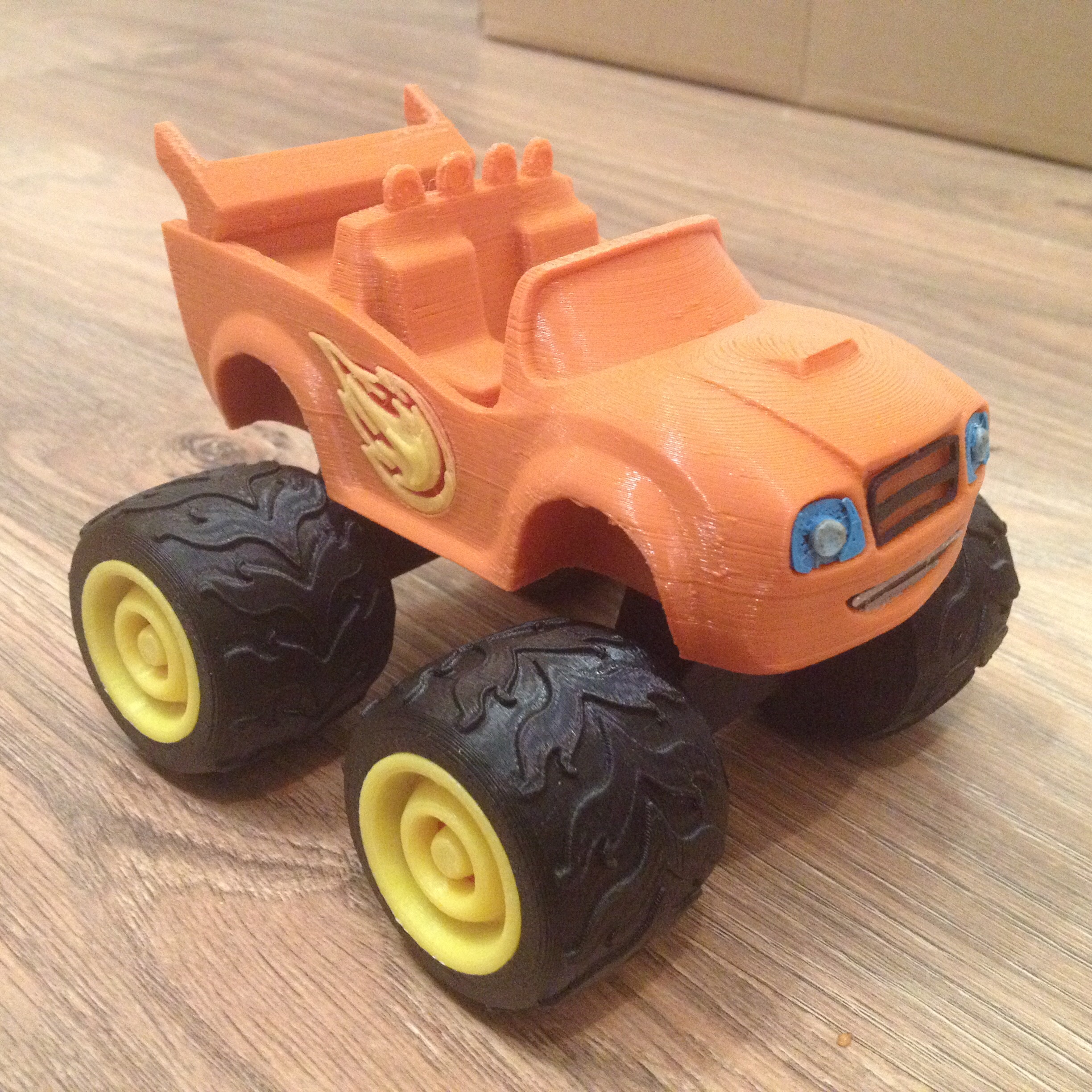

Напечатал вчера машинку "вспыш" из мультика, мелкому понравилась. Правда уменьшил чуть, пожалел пластика из опасения что что-то не получится ))
Вышло менее 200гр по весу.

Не знаю, если ссылки на другой ресурс зло - удалите плиз.

Скачать модель
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение ursus » 27 фев 2016, 20:55

RoninDev писал(а):К сожалению не имею возможности использовать SolidWorks, скажите, сложно ее переделать под подшипники 683zz (3*7*3)?


Сейчас использую уже другую версию каретки. Она под подшипники 3х8х4. Если надо выложу. Писать лучше в личку, быстрее отвечу.

Тут в теме про мини экструдер была жаркая дискуссия на счет моего компактного экструдера на нема14. После некоторого времени тестирования выкладываю модель. Работает отлично. Пробовал на скоростях печати до 100мм. По крайней мере на АБС. Другие пластики пока не пробовал. Масса эструдера в сборе с двигателем без хотенда вышла около 260г.

Что нужно для сборки:
Двигатель нема14. Я брал с усилием 18нм. Вроде хватает. Двигатель не греется выше 40 градусов.
Болт м5х30
Гайка м5
Гровер м5
Шайба м5 тонкая(0.2мм примерно, я сточил обычную)
Шестерня стальная Мод1 11 зубов на вал 5мм. Брать на сайтах торгующих запчастями для радиоуправляемых моделей. Ссылки на магазины тут постить вроде нельзя, поэтому подсказать где взять могу в личку. Можно попробовать напечатать, но это сами.
2 подшипника 5х16х5
1 подшипник 4х13х5
Зубчатая шестерня от экструдера мк8. Та, которая 9мм диаметром и 11мм длиной. А то китайцы че только не продают под этим названием.
Ну и метизы м3 и м4 разные, подбирал по месту.
Пружинка для прижима. Нашел в закромах.
Сам экструдер печатать мордой вниз с поддержками. Я делал заполнение 50% и 4 периметра. При печати возможны расслоения, будьте внимательны. Лучше конечно в термобоксе печатать.
Экструдер разрабатывался под хотенд е3д в6 и под стандартное крепление каретки Х от прюши 3. Но крепление происходит через переходную пластину.
Есть небольшие особенности сборки. Расписывать не буду, кто не разберется как собрать, пишите в личку.
Выкладываю только СТЛ. Если нужны исходники из Солидворкса, пишите в личку. Но в них, как обычно, черт ногу сломит :)
Переходник на каретку.gcode
(307.29 КиБ) Скачиваний: 383
Hotend clamp.STL
(142.07 КиБ) Скачиваний: 381
Gear 40T M1 for M5.STL
(1.15 МиБ) Скачиваний: 387
Idler.STL
(300.67 КиБ) Скачиваний: 373
extruder mk8 gear.STL
(2.74 МиБ) Скачиваний: 399
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Модели для печати 3D

Сообщение Revenger » 02 мар 2016, 00:14

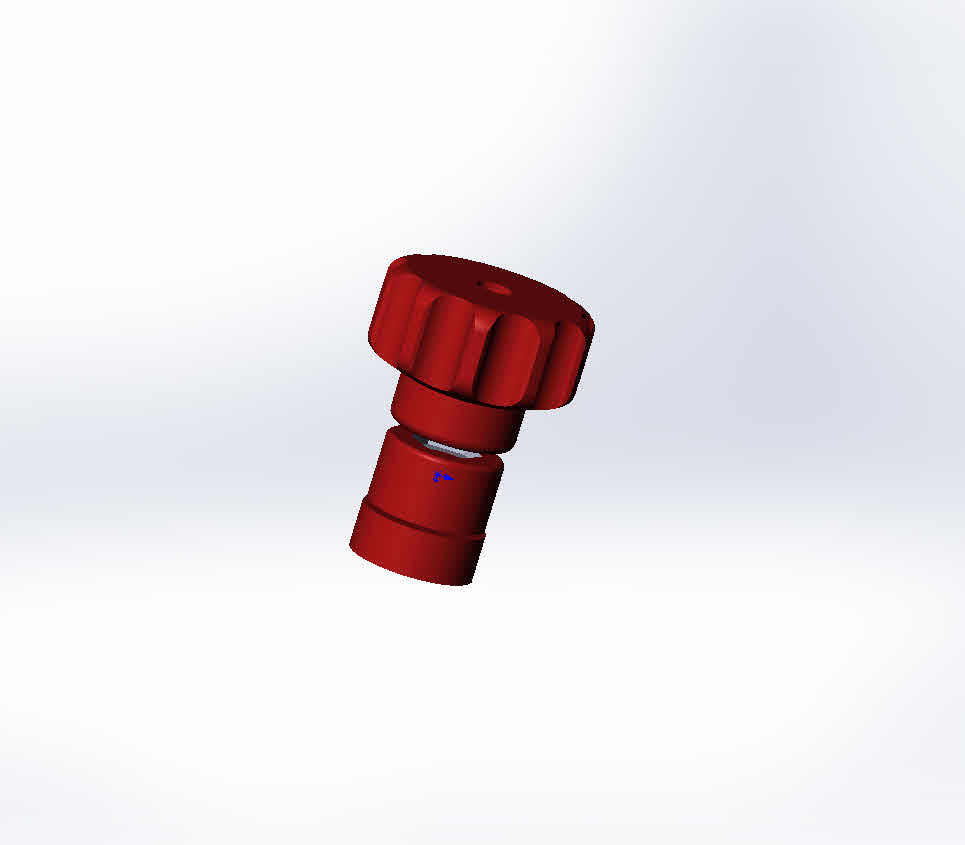

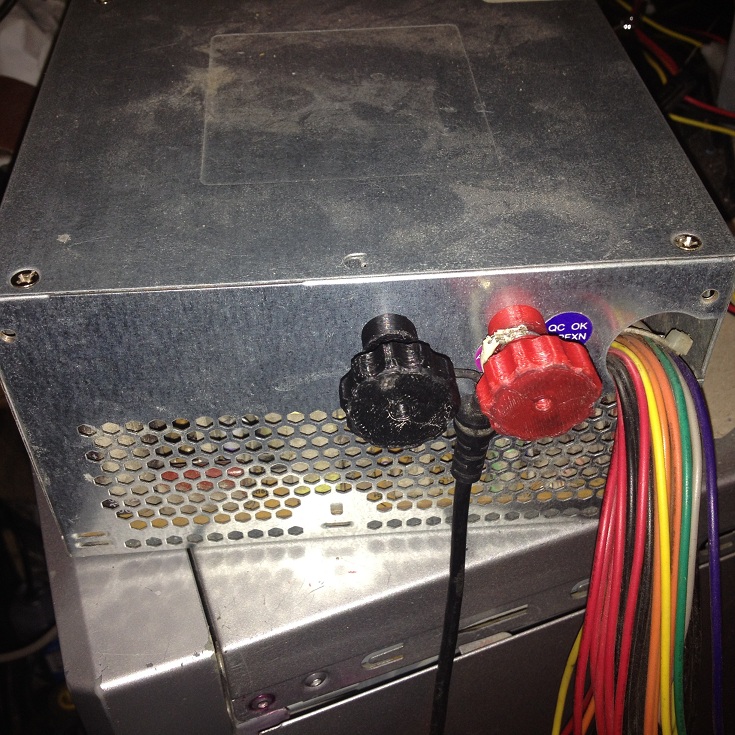

Может кому будет полезно... сделал вывод 24В на БП.. надоело проводки втыкать в стандартные провода :)

Использован Болт м3х16 и пара гаек м3. Просто вплавил гайки в посадочные места, без клея.

барашка м3.JPG
klemma m3.rar
(549.73 КиБ) Скачиваний: 0
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
