Re: Модели для печати 3D

Сообщение setar » 27 окт 2015, 17:41

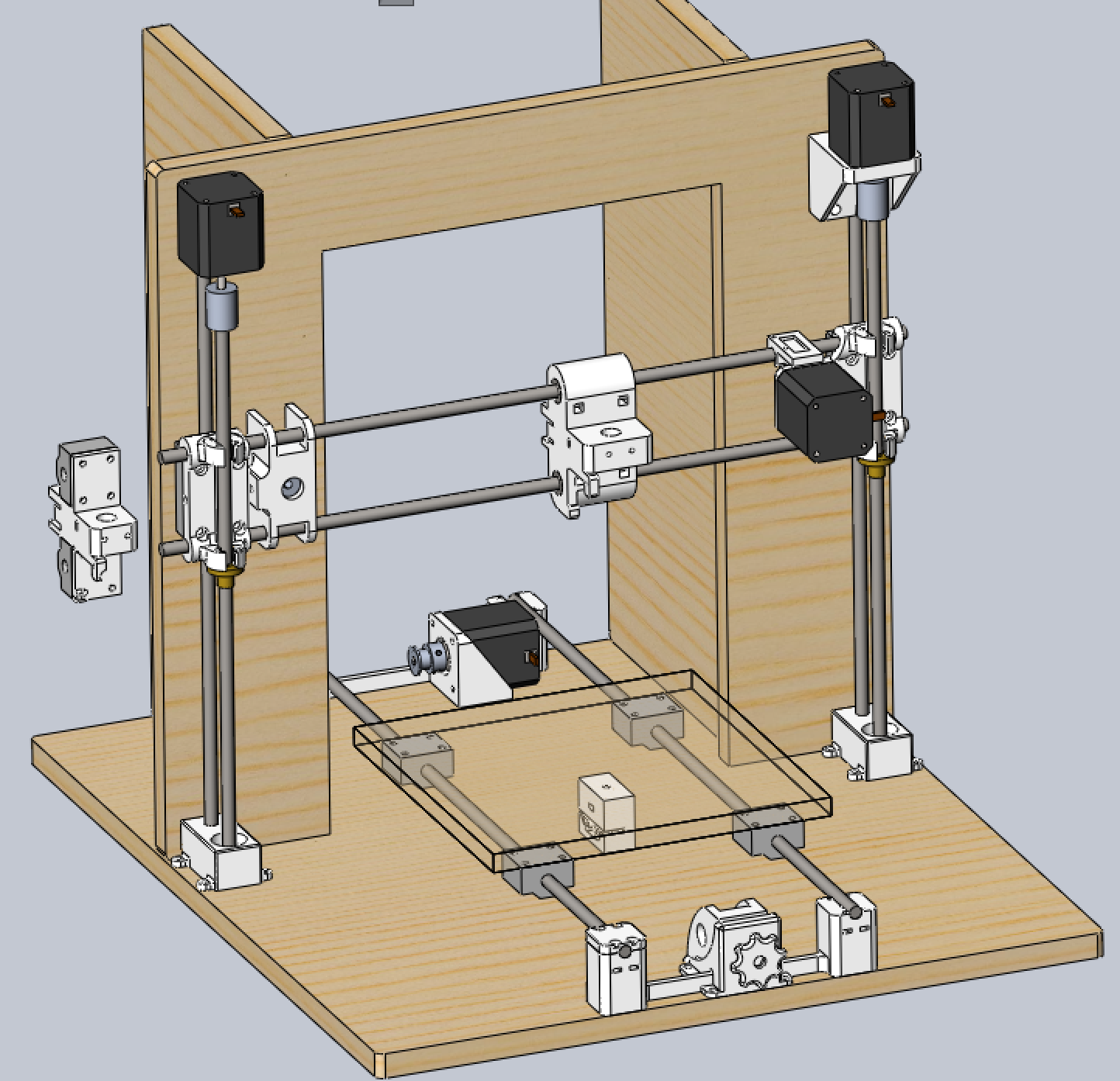

недавно помогал переделывать китайский Prusa_i3 в акриловом корпусе (который потрескался при сборке и гулял ходуном) в нормальный конструктив.
набор базируется на блоках подшипников скольжения SCS8UU и на Z оси SCS8LUU.
полученный конструктив на порядок жестче и работает уже по уму, только не удалось на двух блоках SCS8UU сделать каретку X - болтается как ни крути. Пришлось заменить на удлиненные LM8LUU, они работают приемлемо.
Вложения
i3_to_m90_rf.zip
(5.53 МиБ) Скачиваний: 0
Снимок экрана 2015-10-27 в 16.32.32.png
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение icehardy » 14 ноя 2015, 14:18

В прошлые выходные занимался поделками
Знакомые попросили сделать ручку для холодильника
FridgeHandle_fix.stl
(1 МиБ) Скачиваний: 343

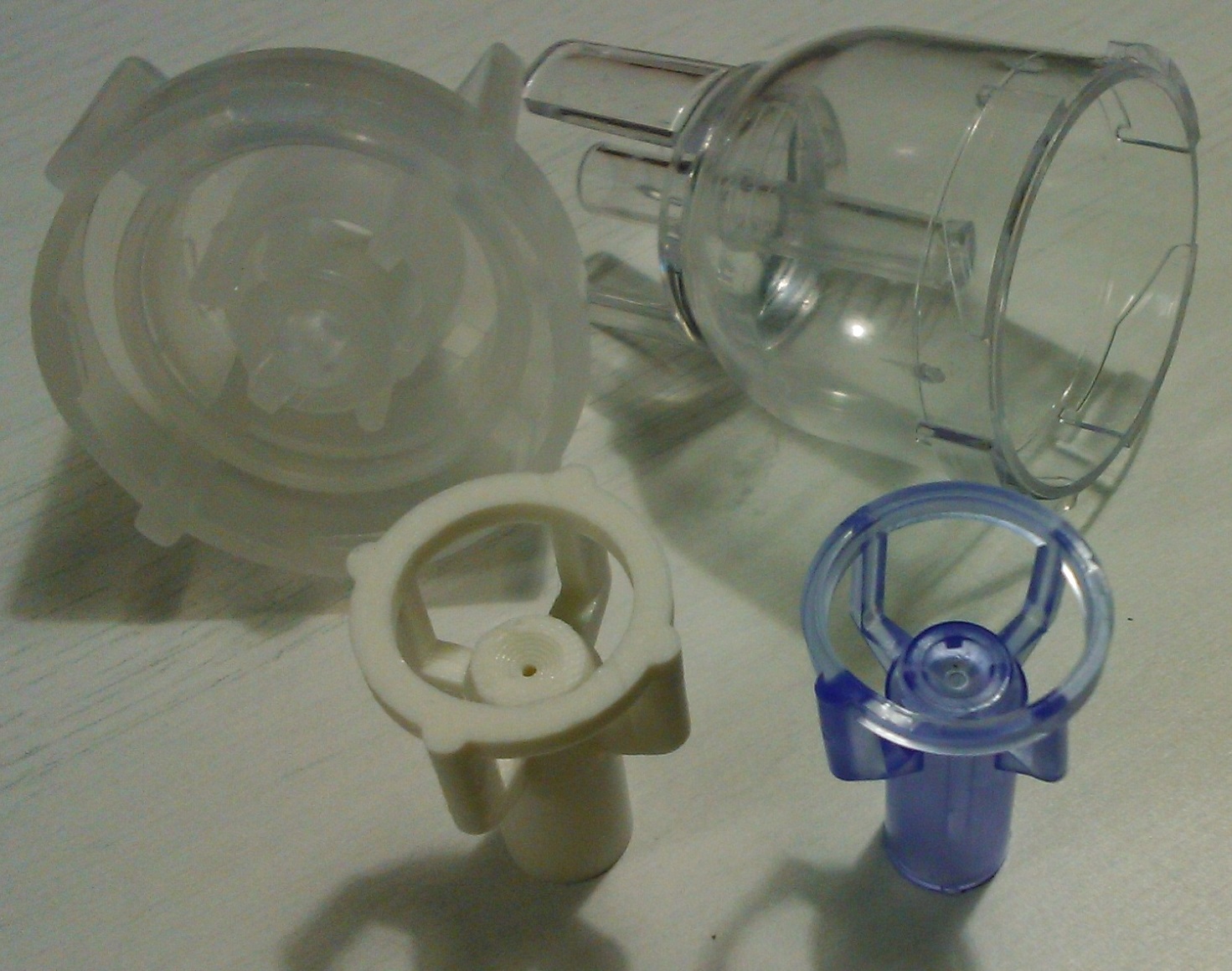

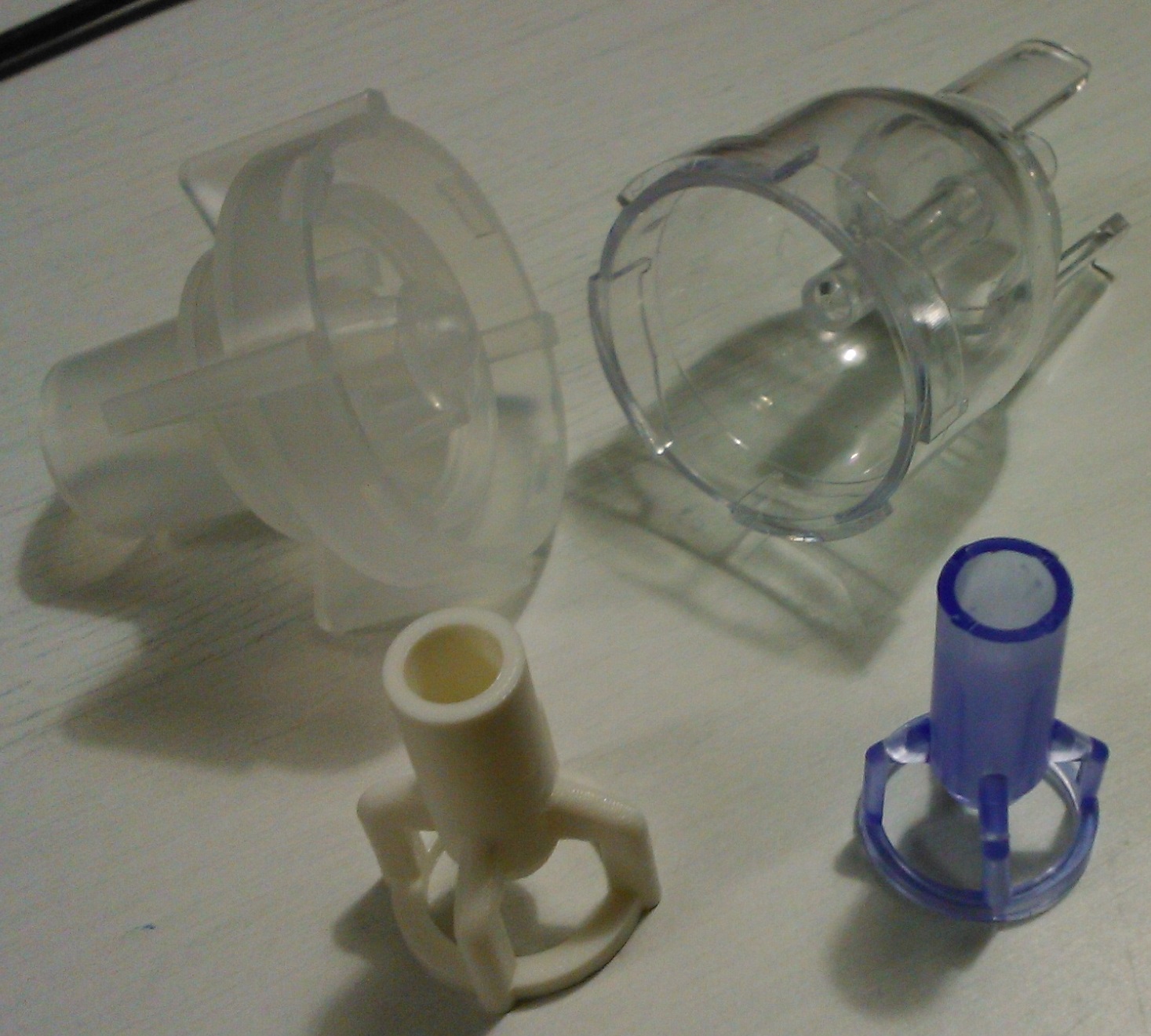

и детальку для ингалятора
Nebulizer_Tube.stl
(205.06 КиБ) Скачиваний: 355


Модель холодильника и ингалятора не подскажу, забыл спросить
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение Revenger » 14 ноя 2015, 16:08

классно. Очень радует, когда принтеру находится применение в быту.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение icehardy » 02 дек 2015, 23:03

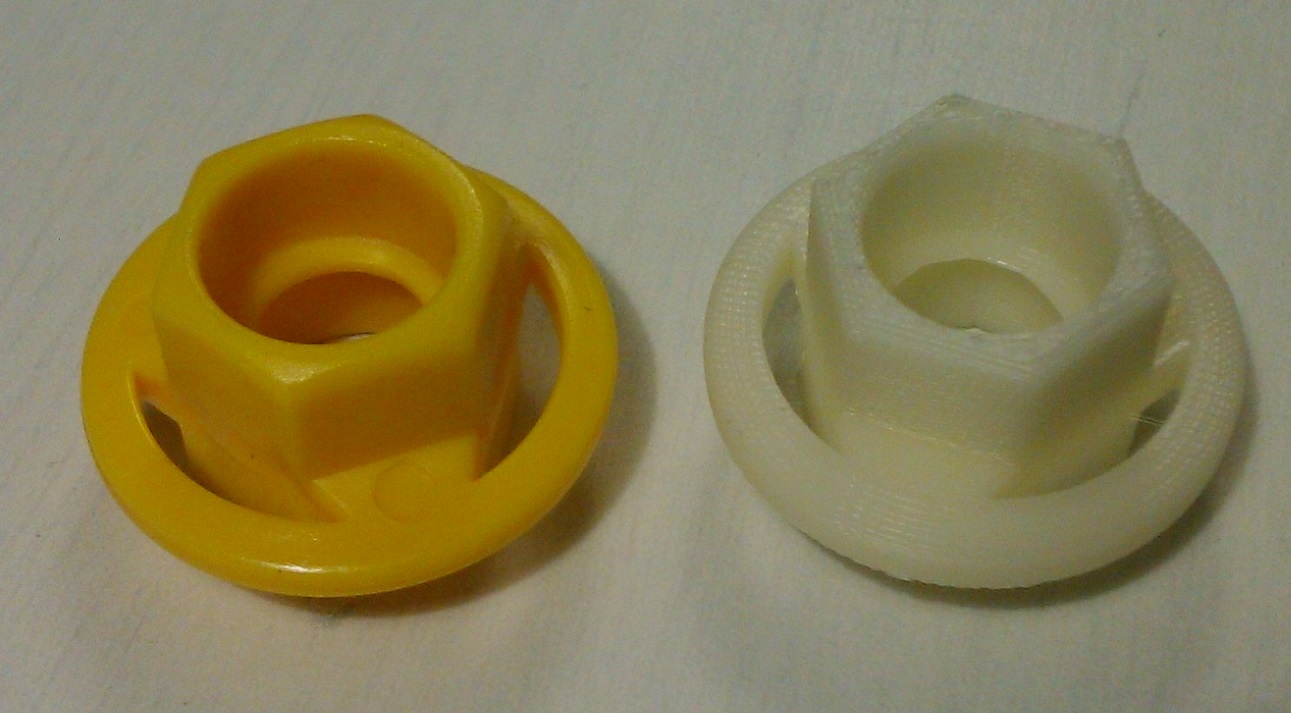

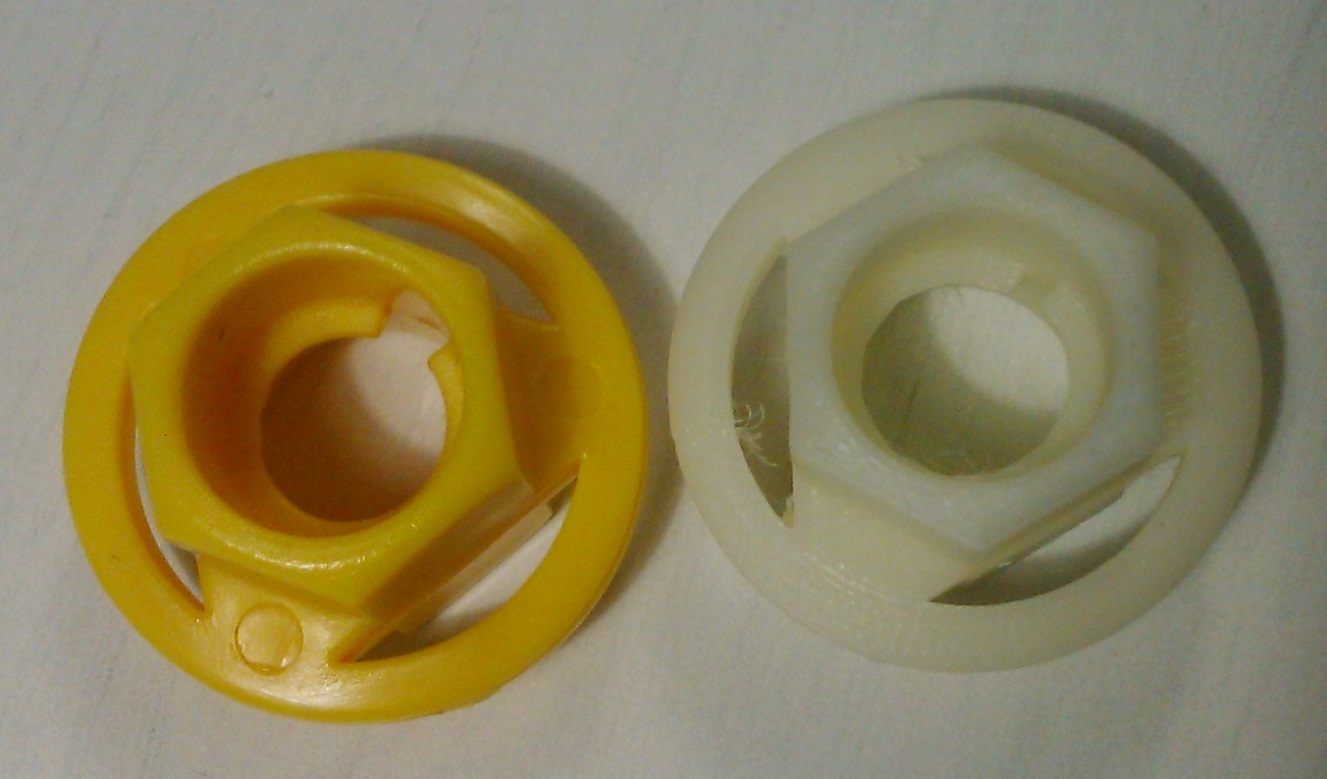

Очередная починка.
Теперь детская машинка, к сожалению я её тоже не видел, принесли только детальку для изготовления дубликата
Вложения
Nut_fixed.stl
(228.6 КиБ) Скачиваний: 306
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение Revenger » 03 дек 2015, 12:27

Хорошая работа. Каждый раз понимаю, что этот агрегат очень полезен. По крайней мере для дома. Особенно хорош как толчок к изучению программ по моделированию.

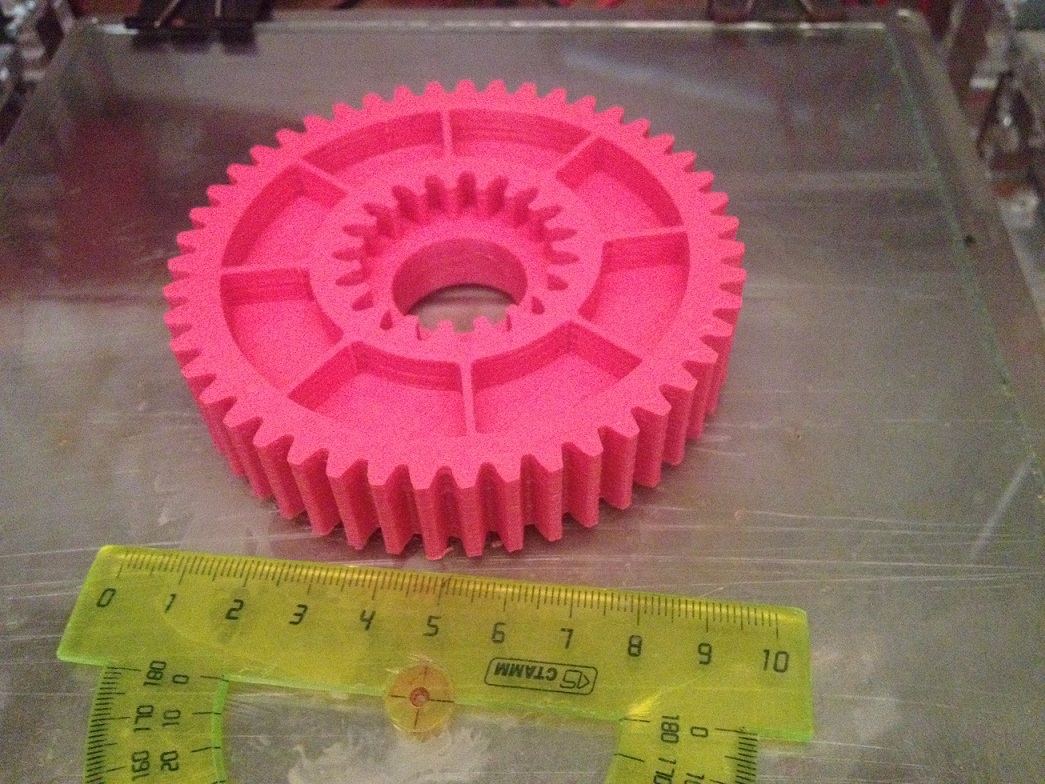

Я тут на днях тоже чуть потренировался. Вряд ли кому пригодится (т.к. деталь специфическая), но как возможность истратить 60гр ненужного пластика подходит идеально ))
Время печати у меня заняло почти 6 часов.
Вложения
шредер шестерня.STL
(504.67 КиБ) Скачиваний: 315
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение icehardy » 03 дек 2015, 12:33

100% заполнение ?
кстати, опытным путём выяснил, что для большей прочности лучше печатать 1 периметр и 100% заполнение
конечно если геометрия позволяет
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение Revenger » 03 дек 2015, 13:41

40% и 3 периметра. Для прочности зубьев. 100% пока не решились делать из-за массы/расхода пластика.
А 1 периметр я делаю только когда мелкая шестерёнка, тогда зубья четче почему-то получаются.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение ales2k » 06 дек 2015, 18:42

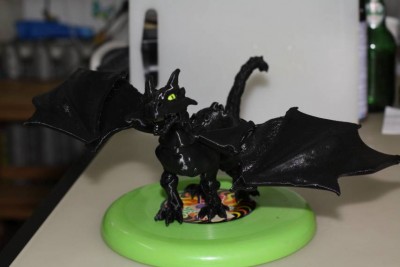

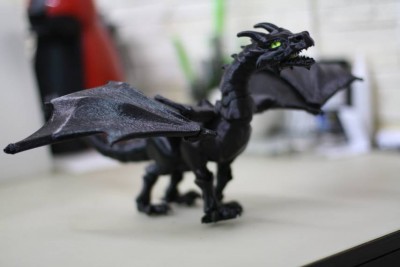

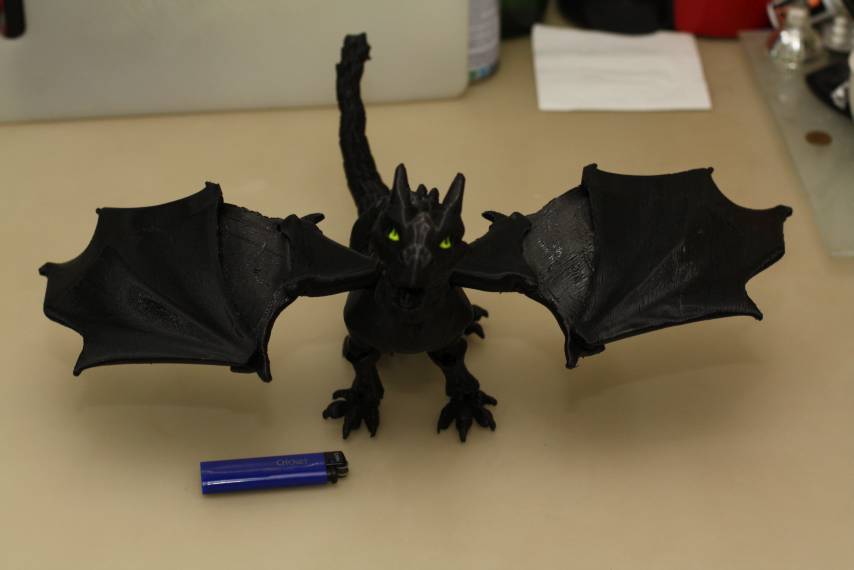

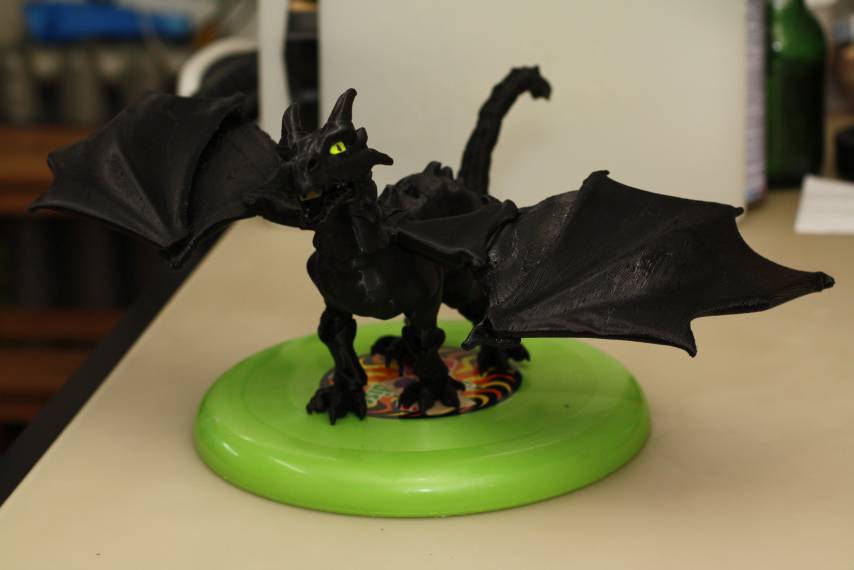

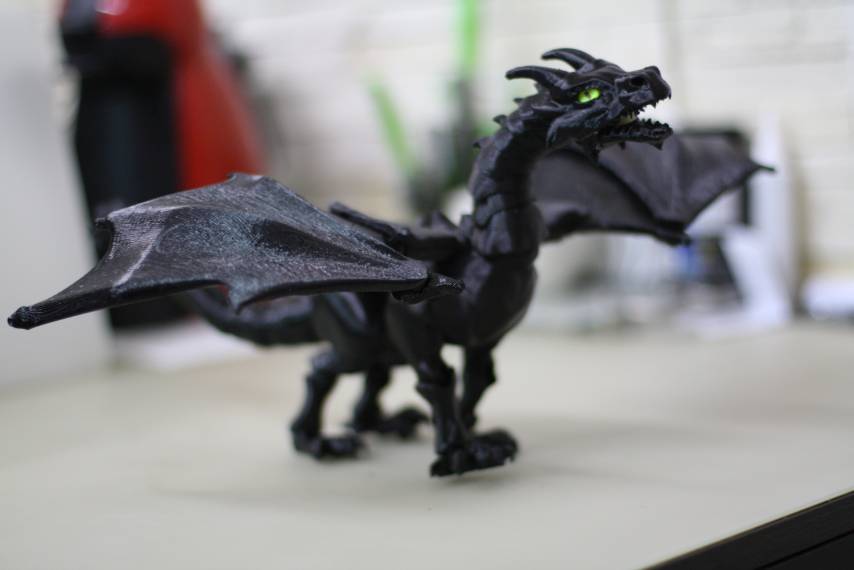

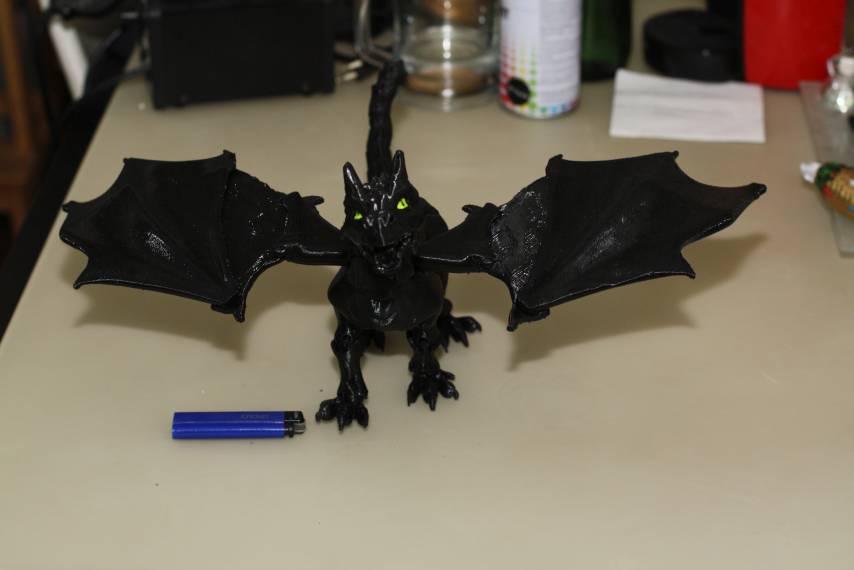

Попалась моделька от Sonia Verdu на Thingiverse
http://www.thingiverse.com/thing:854575

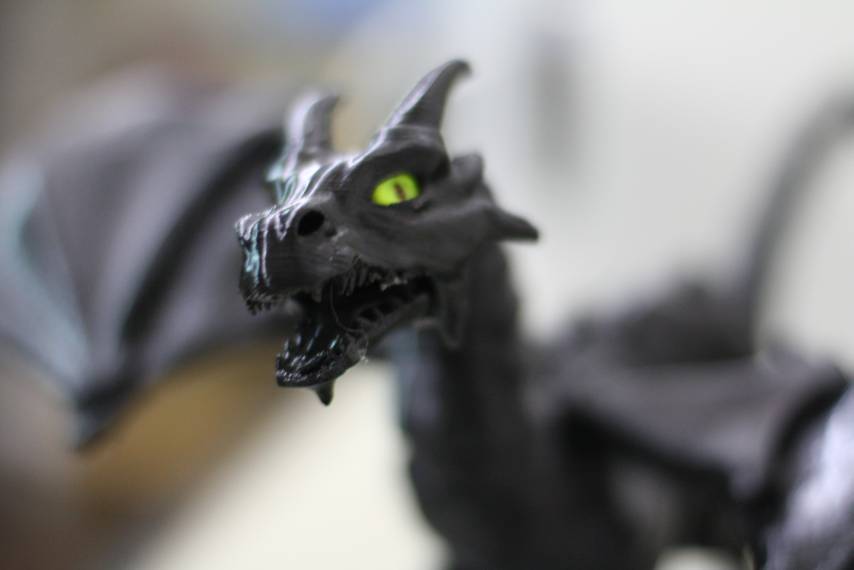

Голова дракона взята сразу доработанная http://www.thingiverse.com/thing:873876
Напечатал из черного Filamentarno.
Параметры печати:
все элементы кроме крайних элементов крыльев слой 0,3
крайние элементы крыльев слой 0,5

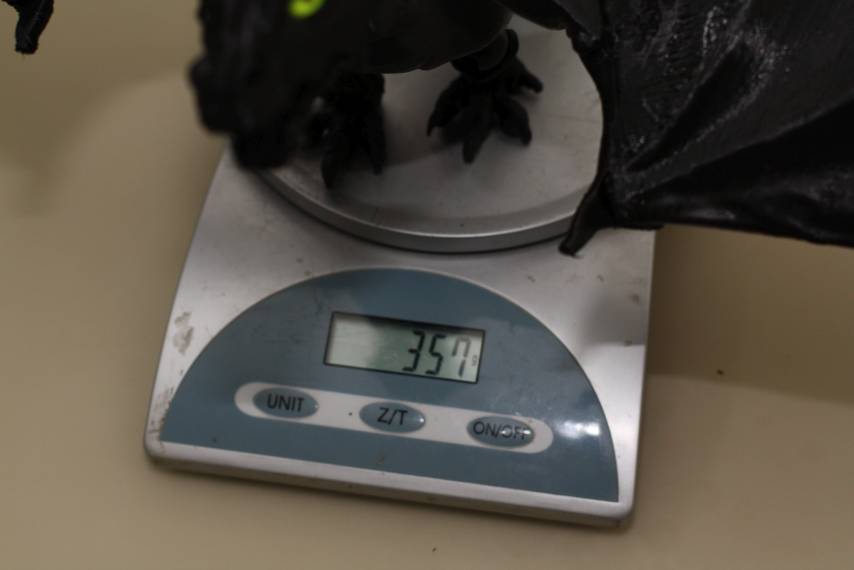

В итоге ушло более 400 грамм.
Получился красавец! Детям очень понравился.






"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Модели для печати 3D

Сообщение Zamaro4kin » 06 дек 2015, 21:17

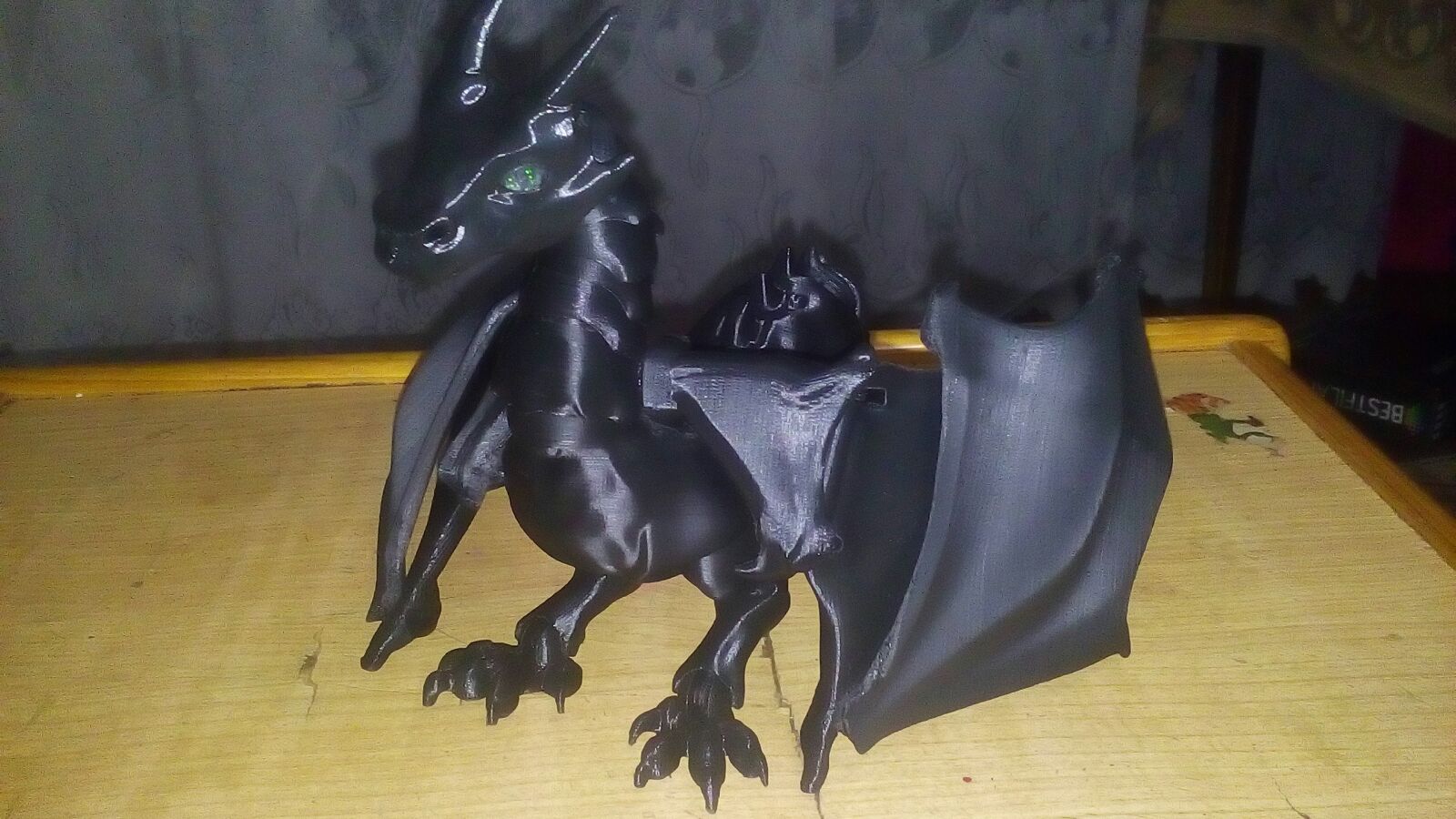

Ага, тоже только закончил напечатаное собирать...
ПЛА, печатал с готового g-code с сд карточки...

Как не пытался напечатать это АБС-ом так и не получилось. Срывает деталь в тонкий местах.
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Модели для печати 3D

Сообщение ales2k » 07 дек 2015, 00:27

да со срывами пришлось повозиться. Я добавлял доп. поддержки.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Модели для печати 3D

Сообщение Revenger » 07 дек 2015, 03:55

Более 400гр пластика... сильно.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение ivasi » 23 дек 2015, 14:14

По просьбе окружающих напечатал уже штук 20 свистков:
http://www.thingiverse.com/thing:1179160

Приятный дизайн, хорошо печатается как PLA, так и ABS.
Свистит очень громко, так что уши закладывает. Только надо сильно дуть.

Печатаю слоем 0.2мм
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Модели для печати 3D

Сообщение setar » 24 дек 2015, 16:28

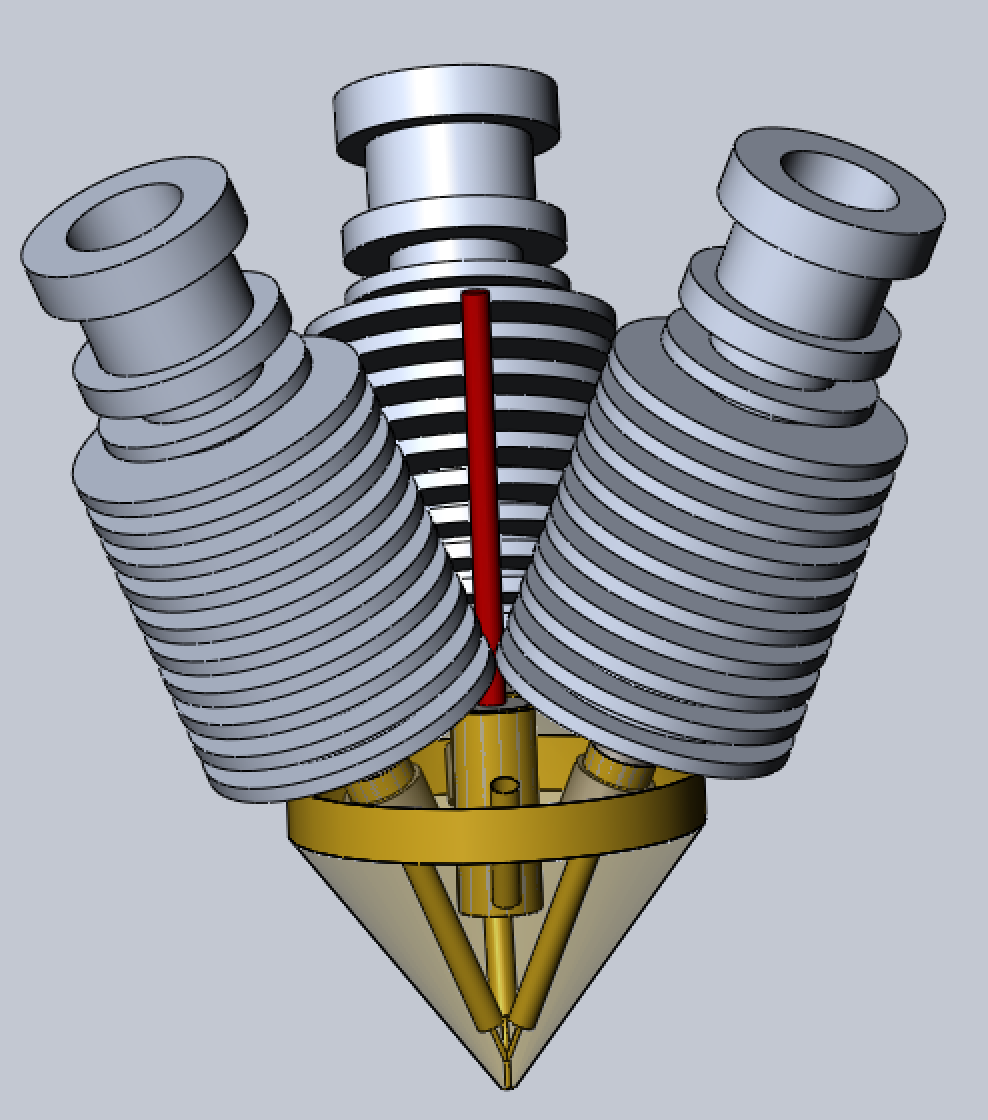

Голова Diamond Head для полноцветной печати прутком 1.75
оптимизировано под фторопластовую трубку опущенную максимально глубоко, почти до самой головы.
Продается на AliExpress.
обращаю внимание что нагреватель тут стандартный но не очень, 12V 40W D6*H15 (обычно длинна 20mm, 15 встречается реже)
---- обновлено 3.04.2016 тут forum107/topic11219-420.html#p351620 ---
Вложения
Diamond.zip
(609.19 КиБ) Скачиваний: 0
Снимок экрана 2015-12-24 в 15.21.00.png
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение Scald » 24 дек 2015, 23:01

Эх, красота... Это для дельт только или можно на что-то другое приколхозить?
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Модели для печати 3D

Сообщение setar » 24 дек 2015, 23:15

на thingiverse есть адаптеры на вертикальное расположение валов X (например Prusa i3)
если переделать каретку то не вижу проблем на любой принтер вообще поставить, хоть репликатор, хоть Mendel90
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
