Re: Модели для печати 3D

Сообщение Redallex » 14 авг 2015, 06:50

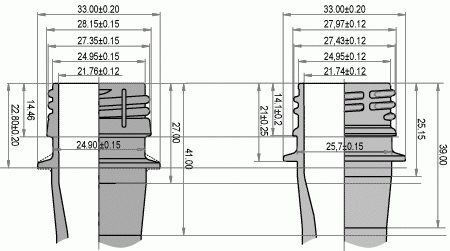

тоже искал хоть какую нибудь модель, но без успешно... нашел только размеры и деталь для для ветряка из пластиковых бутылок в STLe...
резьба бутылки .gif
Вложения
Attacco_bottiglia5_repaired.stl
(3.43 МиБ) Скачиваний: 345
Attacco_bottiglia3_repaired.stl
(1.44 МиБ) Скачиваний: 310
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Модели для печати 3D

Сообщение ursus » 14 авг 2015, 12:03

Нашел вот такой вариант в СТЛ. http://www.thingiverse.com/thing:224485/#files
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Модели для печати 3D

Сообщение Акелла » 15 авг 2015, 13:46

Нарисовал горлышко бутылки, по чертежам выше, возможно с резьбой не угадал, кому нужно сами поправите. Крышку можно сделать вырезкой одной модели из другой.
bottle.SLDPRT
(500.5 КиБ) Скачиваний: 339
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Модели для печати 3D

Сообщение icehardy » 22 авг 2015, 12:42

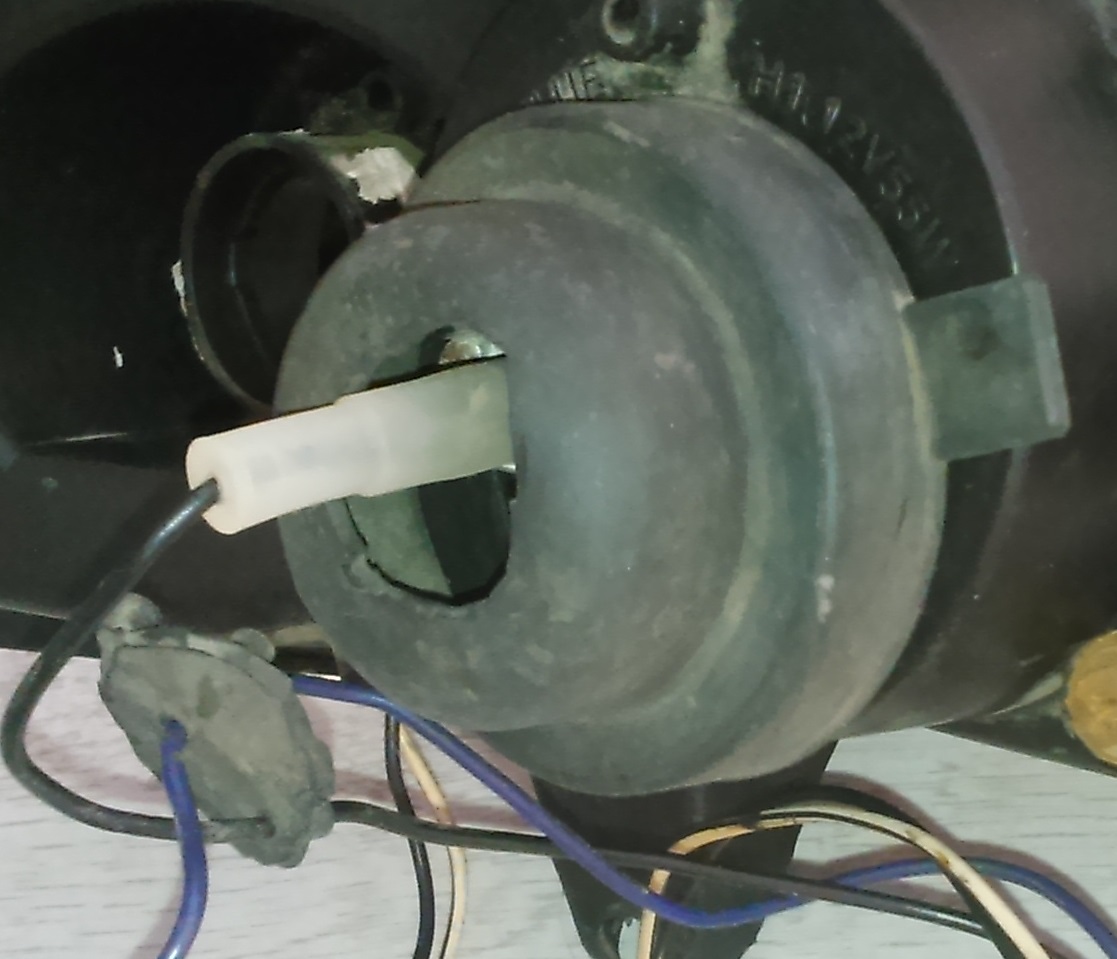

Что то фары на автомобиле стали светить совсем уже плохо, а оказалось внутри пыль и грязь.
А виной тому предыдущий владелец видимо самостоятельно ставивший китайский ксенон. Ксенона уже нет, а вот резинки на фарах так и остались с огромными дырами.

Было решено это дело срочно исправить :)

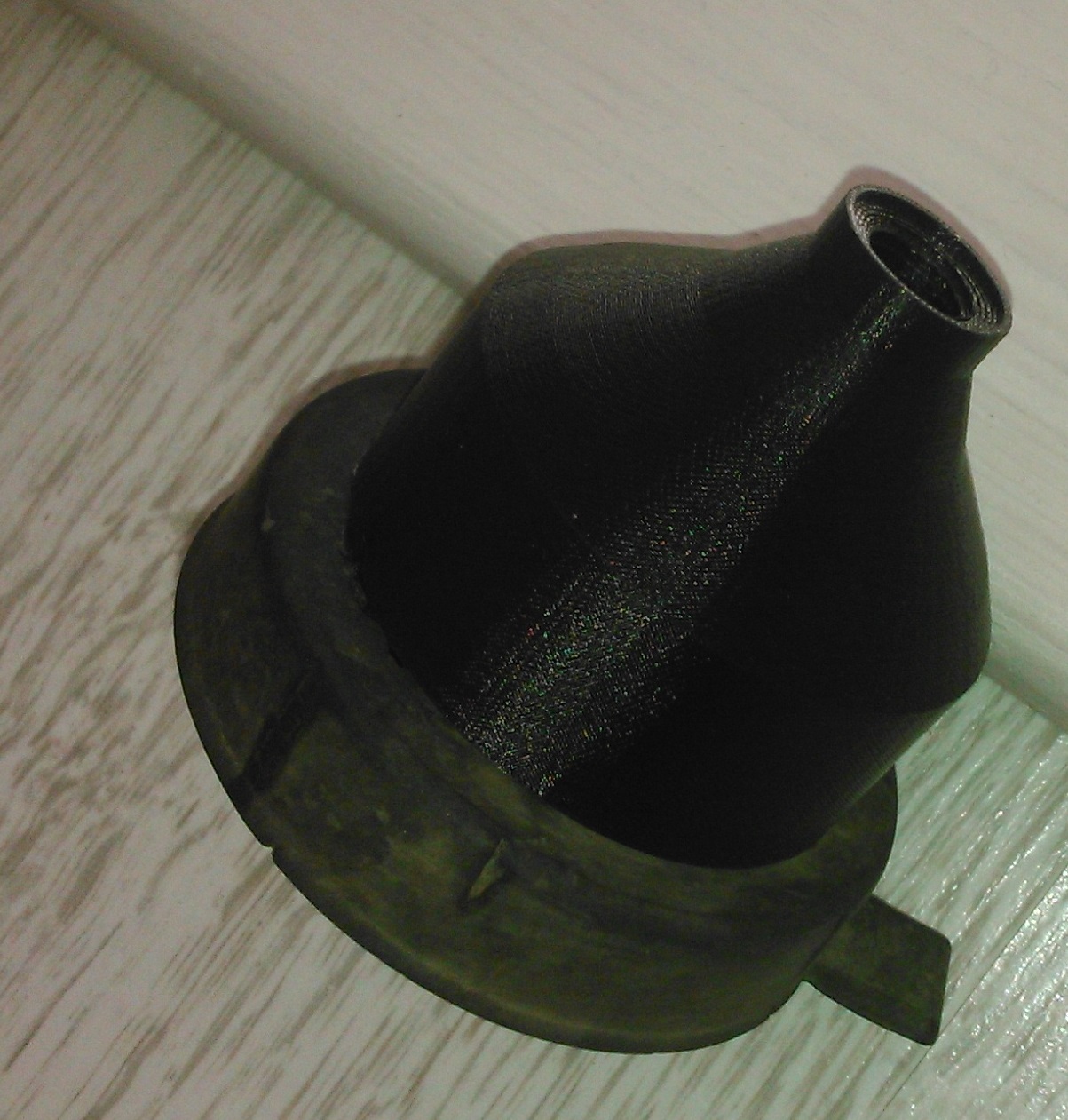

Фары были разобраны, вымыты, а к резиновым заглушкам приклеены воронки с чем то вроде гермоввода.

Возможно идея кому то еще пригодится.
Вложения
Cap.STL
(260.04 КиБ) Скачиваний: 292
Screw.STL
(306.43 КиБ) Скачиваний: 275
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение Redallex » 24 авг 2015, 21:23

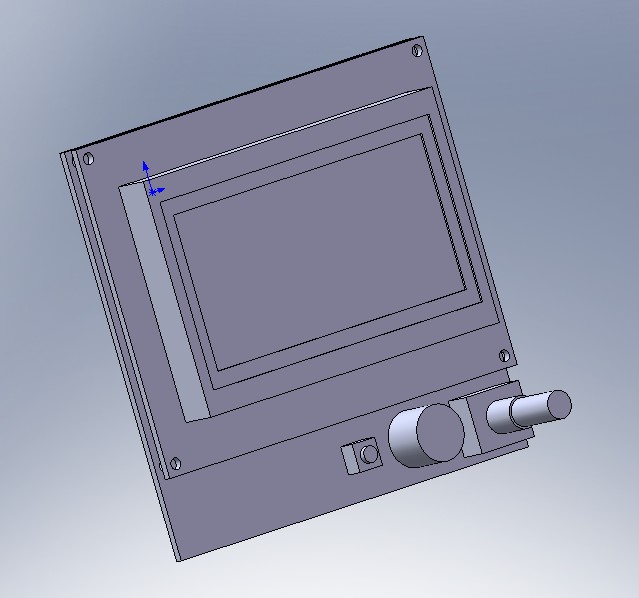

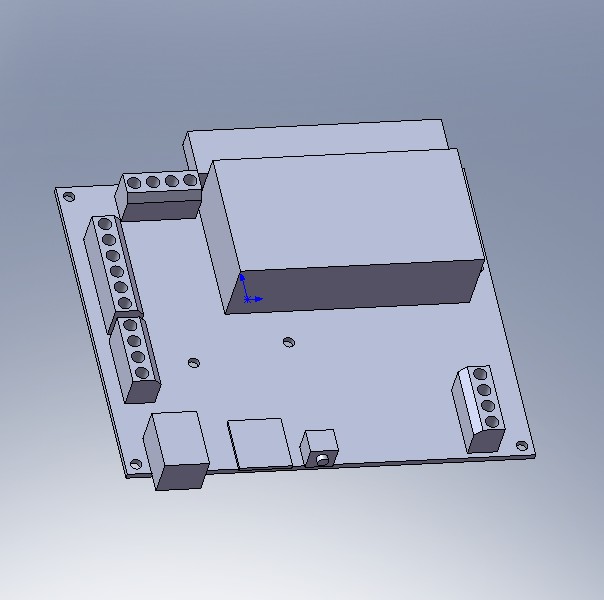

LCD12864 и Megatronics V2.0 (красные печатные платы) - модели для прикидки компоновок с размерами по выступающим частям по натурным образцам из китая.
megatronics v2.jpg

большой кирпич - это драйверы ШД со стандартными радиаторами, лень было вырисовывать...

Вложения
LCD12864.SLDPRT
(391.5 КиБ) Скачиваний: 313
megatronics v2.SLDPRT
(440 КиБ) Скачиваний: 297
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Модели для печати 3D

Сообщение shuman » 15 сен 2015, 16:26

Скоро Новый год, пора готовиться, попытался напечатать образцы.У кого какие идеи на этот счет, делитесь.

https://yadi.sk/d/QhB2tyI0j6nat
Принтер: Prusa Mendel
Электроника:RAMPS 1.4 Arduino Mega 2560(dr 1.0.4)
Прошивка Marlin
Слайсер Slic3r v.9
Софт Repetier-Host
Пластик ABS 1.75mm
Сопло 0.5, 0.4 mm
shuman

Сообщения: 21
Зарегистрирован: 04 мар 2013, 05:18
Откуда: Приморский край
Skype: shuman10

Re: Модели для печати 3D

Сообщение p.Omelchenko » 16 сен 2015, 17:11

не разумно переводить пластик на 2х мерные изображения, которые можно было бы вырезать из листа (да да да, знаю что не у всех и каждого есть подходящий инструмент, но все же)

Так то прикольно, но не разумно =) Давай в 3д чтобы ей в глаза смотреть можно было
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Модели для печати 3D

Сообщение gosu » 17 сен 2015, 14:35

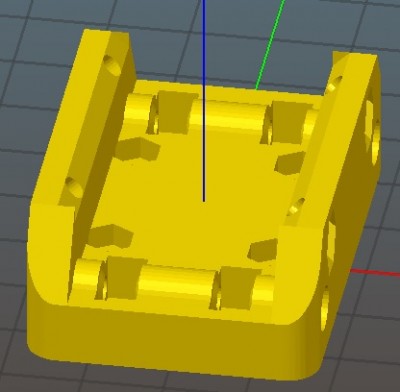

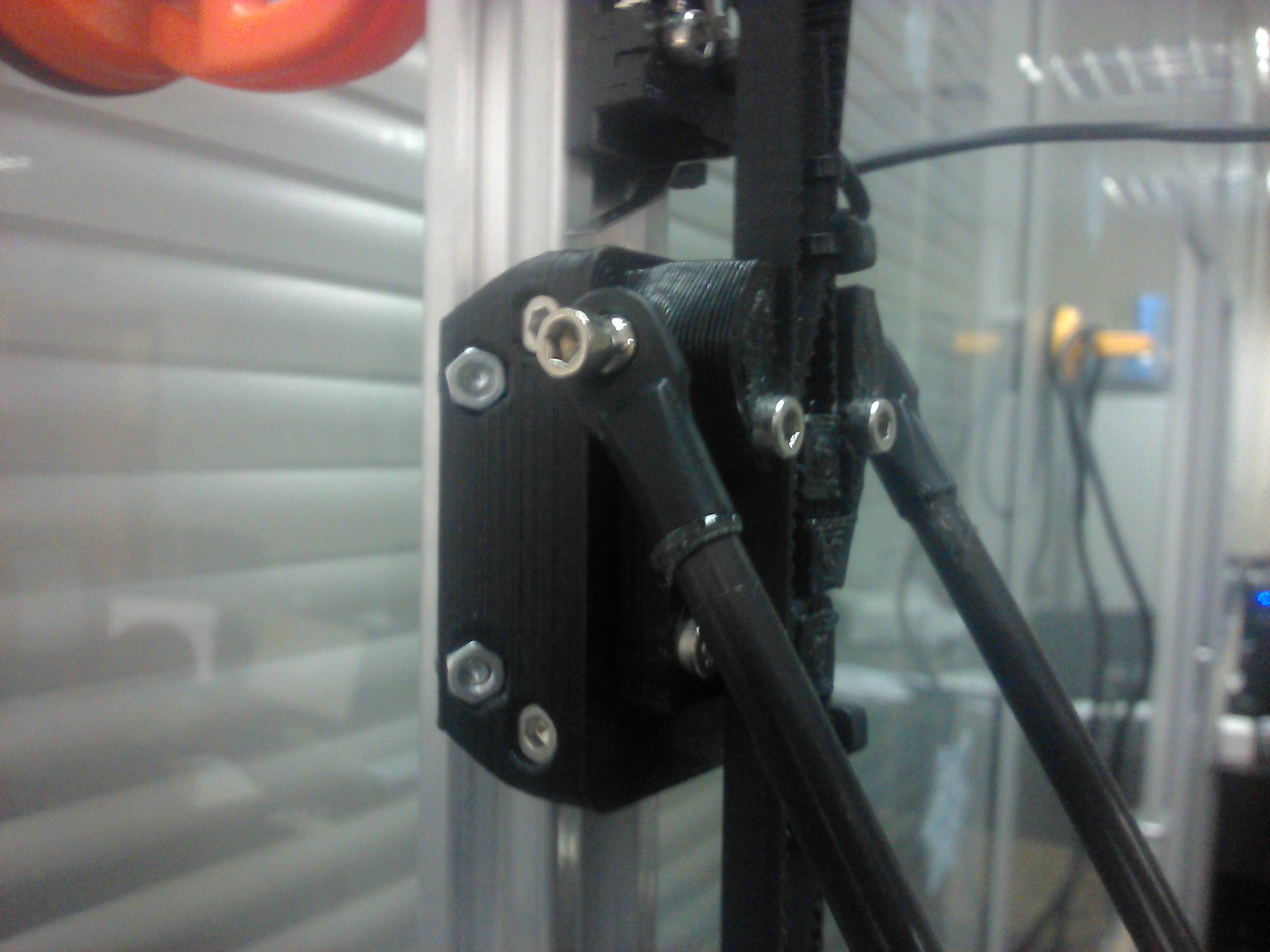

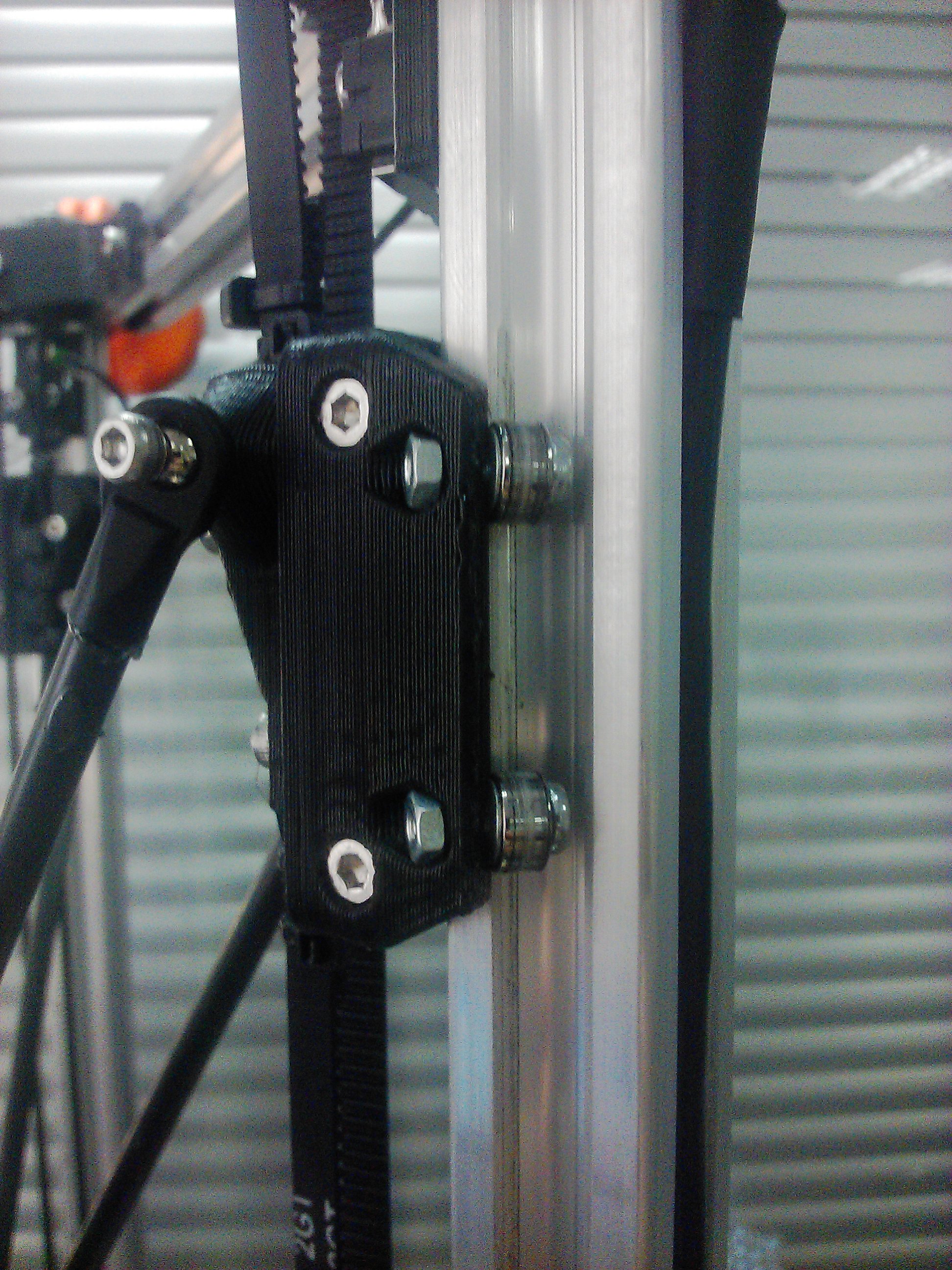

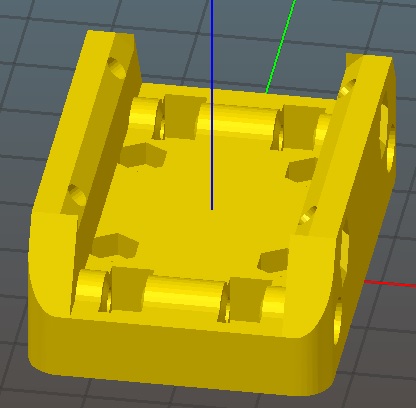

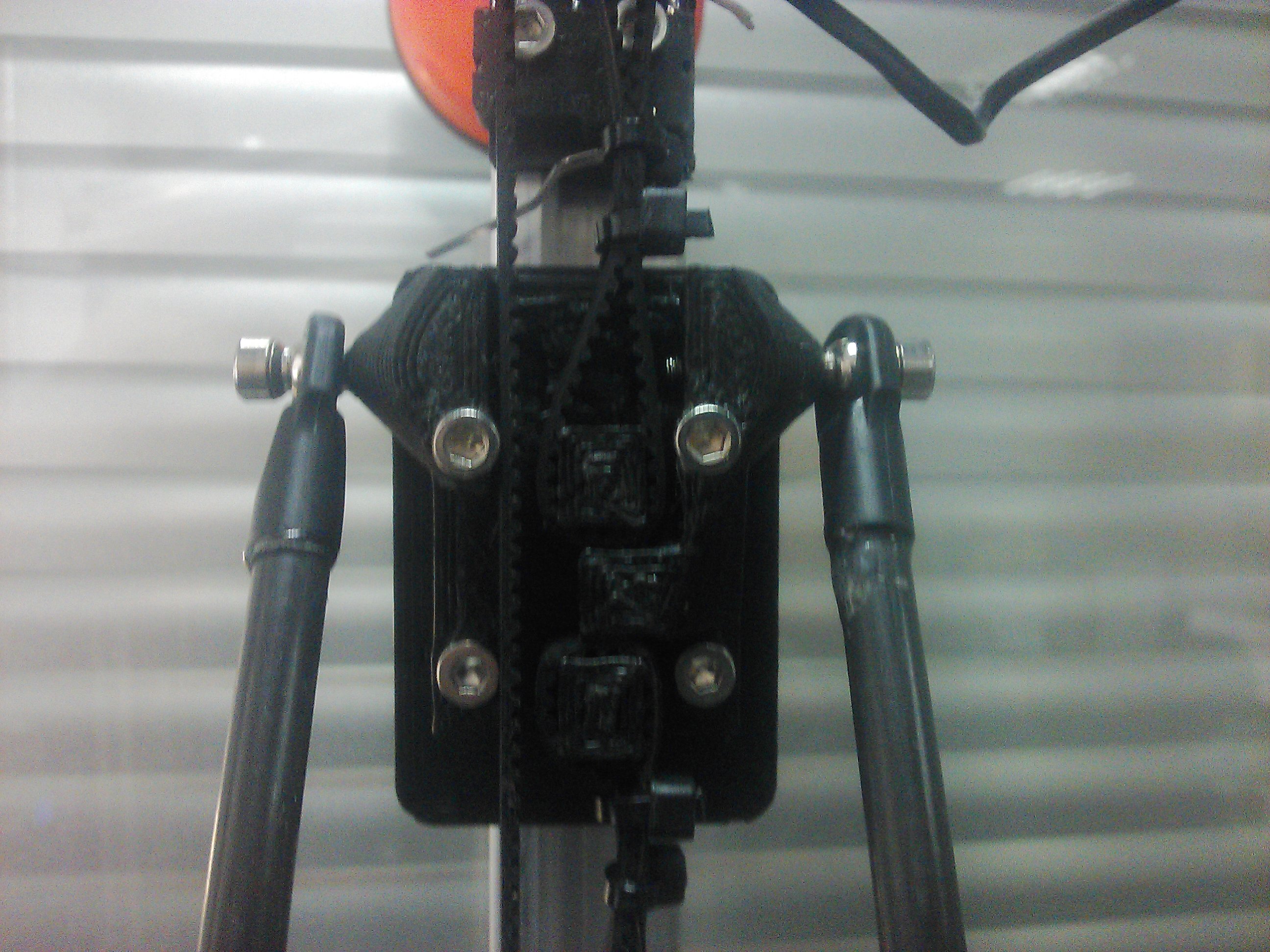

Разработал каретку как замена направляющей hiwin для принтера Kossel mini. Для сборки нужны подшипники от куллера 8 штук на каждую, 8мм диаметром 4мм ширина и 3мм внутреннее отверстие. После сборки у меня с большим натягом оделась на алюминиевый конструкционный профиль 20*20. для уменьшение натяга нужнно боковые стенки нагреть феном прям на профиле, тока главное не перестараться а то будут болтаться.В В основании для фиксации винтов удерживающие подшипники нарезать резьбу m3, для винтов под боковые подшипники также рекомендуется нарезать резьбу а не рассверливать отверстие, так как это уменьшит люфт.
Вложения
каретка.stl
(1.29 МиБ) Скачиваний: 274
IMG_20150917_131520 (1).jpg
gosu

Сообщения: 56
Зарегистрирован: 17 янв 2006, 10:16
Откуда: Москва

Re: Модели для печати 3D

Сообщение Акелла » 17 сен 2015, 19:56

Железом по алюминию, он же канавы выгрызет в профиле после недолгово времени.
Понаблюдай, скоро появистся серебрянка на поверхности подшибника.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Модели для печати 3D

Сообщение Revenger » 17 сен 2015, 20:03

Знакомый делал картеки для фрезера ЧПУ на алюминиевых направляющих... Долгое время работал без видимых отклонений (сейчас не знаю, давно не общались). Размер станка был 2,5х1,5м(!) и вес портала с фрезером около 30-50кг.
Хотя наклёп появится 100%. У меня метел на металл, и наклёп имеет место быть. Правда пыль и мусор в основном.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение vladin21 » 18 сен 2015, 17:23

Профиль профилю рознь. Надо брать с толстым анодированным слоем. Его даже напильник плохо берет. Бывает ,что и настольные фрезерные станки с ластохвостом делают из анокса.
vladin21

Сообщения: 26
Зарегистрирован: 28 май 2015, 11:43

Re: Модели для печати 3D

Сообщение Revenger » 25 сен 2015, 16:03

Может кому делать будет нечего и повторит "подвиг" ))

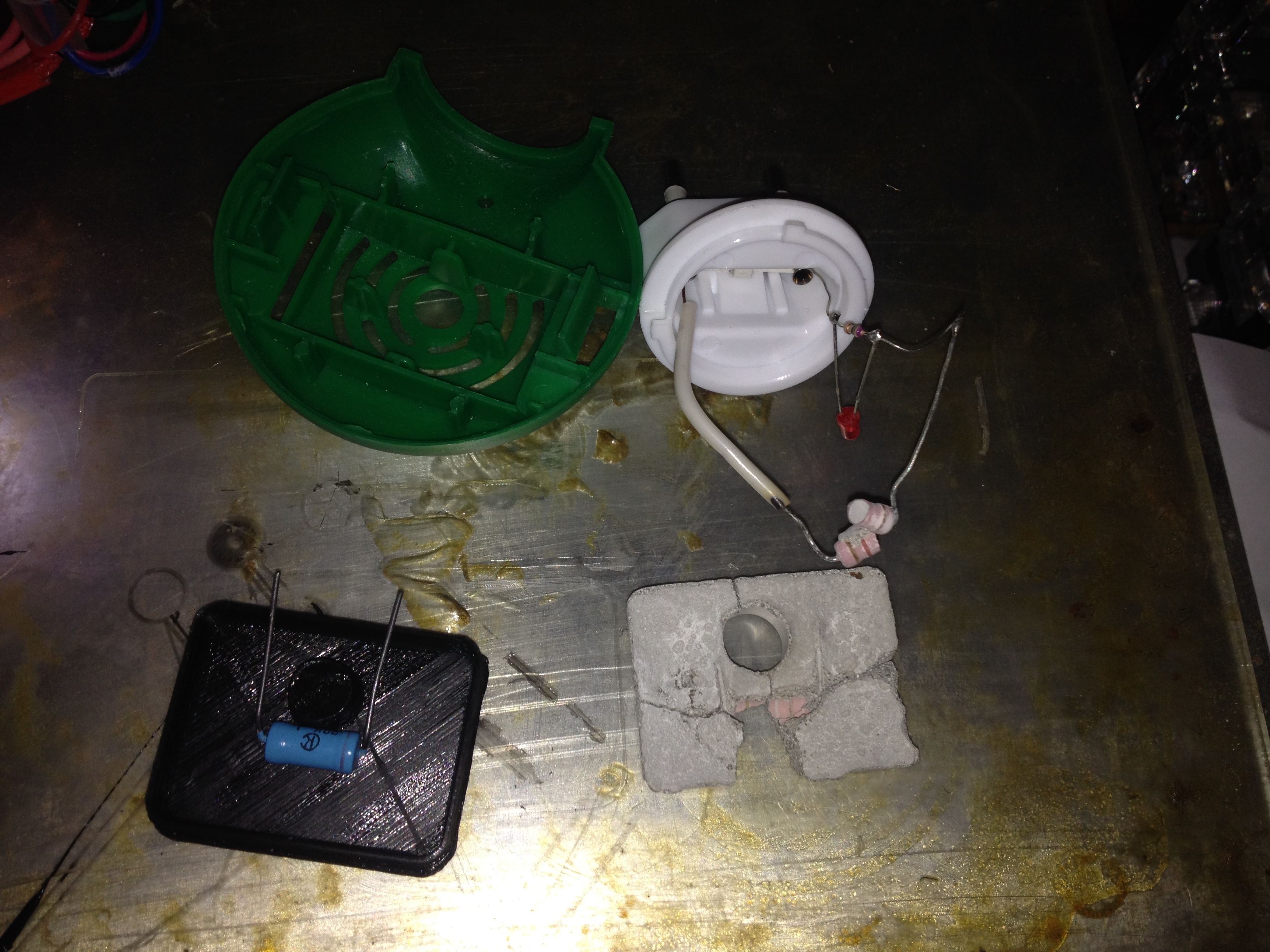

Сломался фумигатор (замечу, что его цена 45р в фикспрайсе :) )
Нашёл причину, почитал интернет и решил починить.
Смоделировал и напечатал формочку, залил плиточным клеем сразу с сопротивлением, вставил всё после высыхания и... работает гад )) Правда светодиод состояния только моргает при включении (наверное номинал резистора не подходит) но ничего. Главное работает ))
Вложения
fumigator.STL
(425.08 КиБ) Скачиваний: 253
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение MonZon » 16 окт 2015, 09:59

А не расплавится?
Custom Prusa i2 (Marlin, Cura/S3D, ABS/PLA 3mm, Hexagon, geared, RAMPS),
Custom Smartrap Core XL (Marlin, Cura, PLA 1.75mm, J-Head, direct bowden, RAMPS).
MonZon

Сообщения: 83
Зарегистрирован: 12 окт 2011, 17:17
Откуда: Москва
ФИО: Юрий

Re: Модели для печати 3D

Сообщение Revenger » 16 окт 2015, 12:35

Что расплавиться должно? Плиточный клей?
Напечатанная штуковина просто форма для заливки, если об этом речь. ;)
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Модели для печати 3D

Сообщение MonZon » 16 окт 2015, 13:07

Ааа, сорри, теперь понял =)
Custom Prusa i2 (Marlin, Cura/S3D, ABS/PLA 3mm, Hexagon, geared, RAMPS),
Custom Smartrap Core XL (Marlin, Cura, PLA 1.75mm, J-Head, direct bowden, RAMPS).
MonZon

Сообщения: 83
Зарегистрирован: 12 окт 2011, 17:17
Откуда: Москва
ФИО: Юрий
