Re: Модели для печати 3D

Сообщение icehardy » 04 май 2016, 23:05

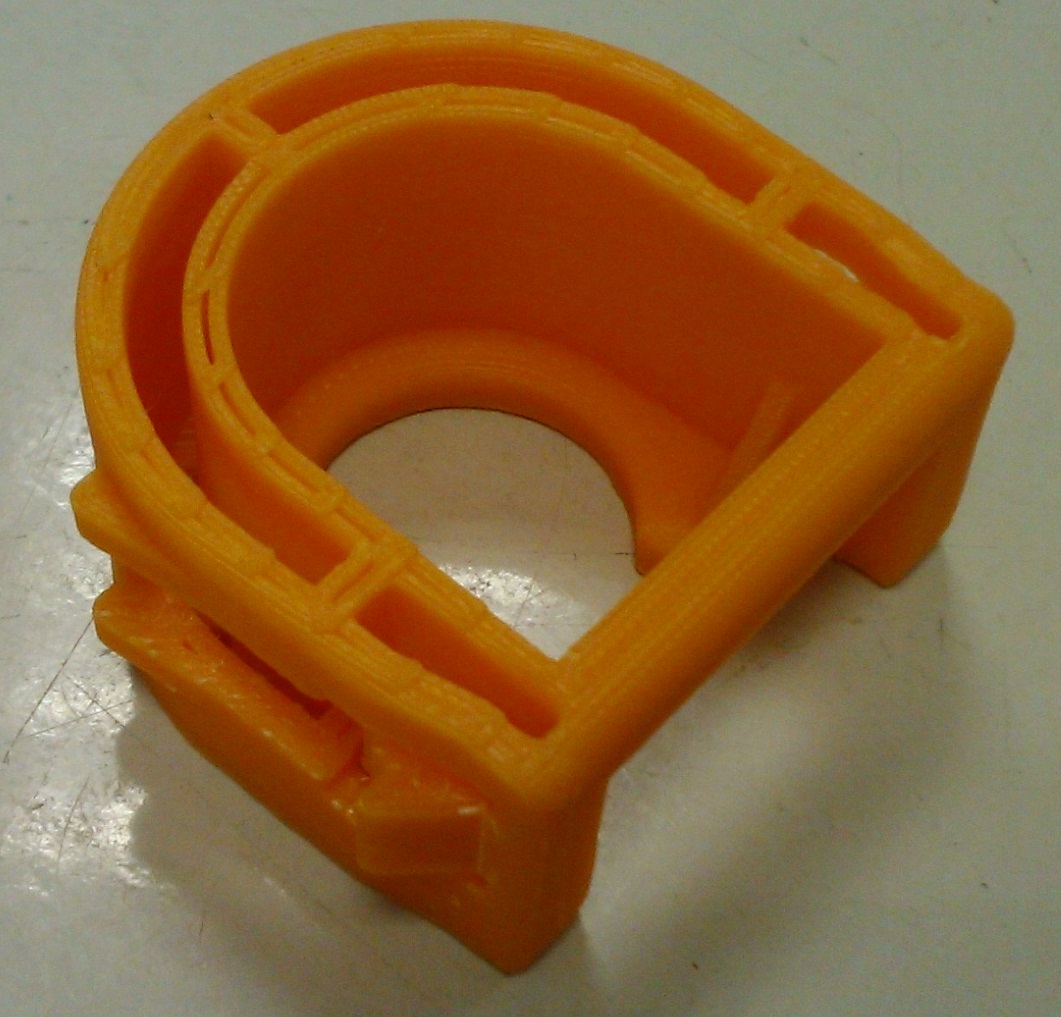

Недавно детальку сделал для своего авто

http://www.thingiverse.com/thing:1539763
думал поплывет от температуры, а оказалось нет, держится :)
Аватара пользователя
icehardy

Сообщения: 1200
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение ShadowOleg » 30 июн 2016, 02:19

CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 89
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: Модели для печати 3D

Сообщение rgusev » 13 авг 2016, 15:24

Ну может кому пригодится. Моя первая модель. Раньше чужие разработки печатал.

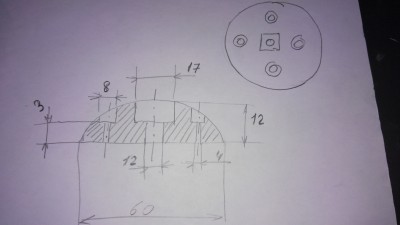

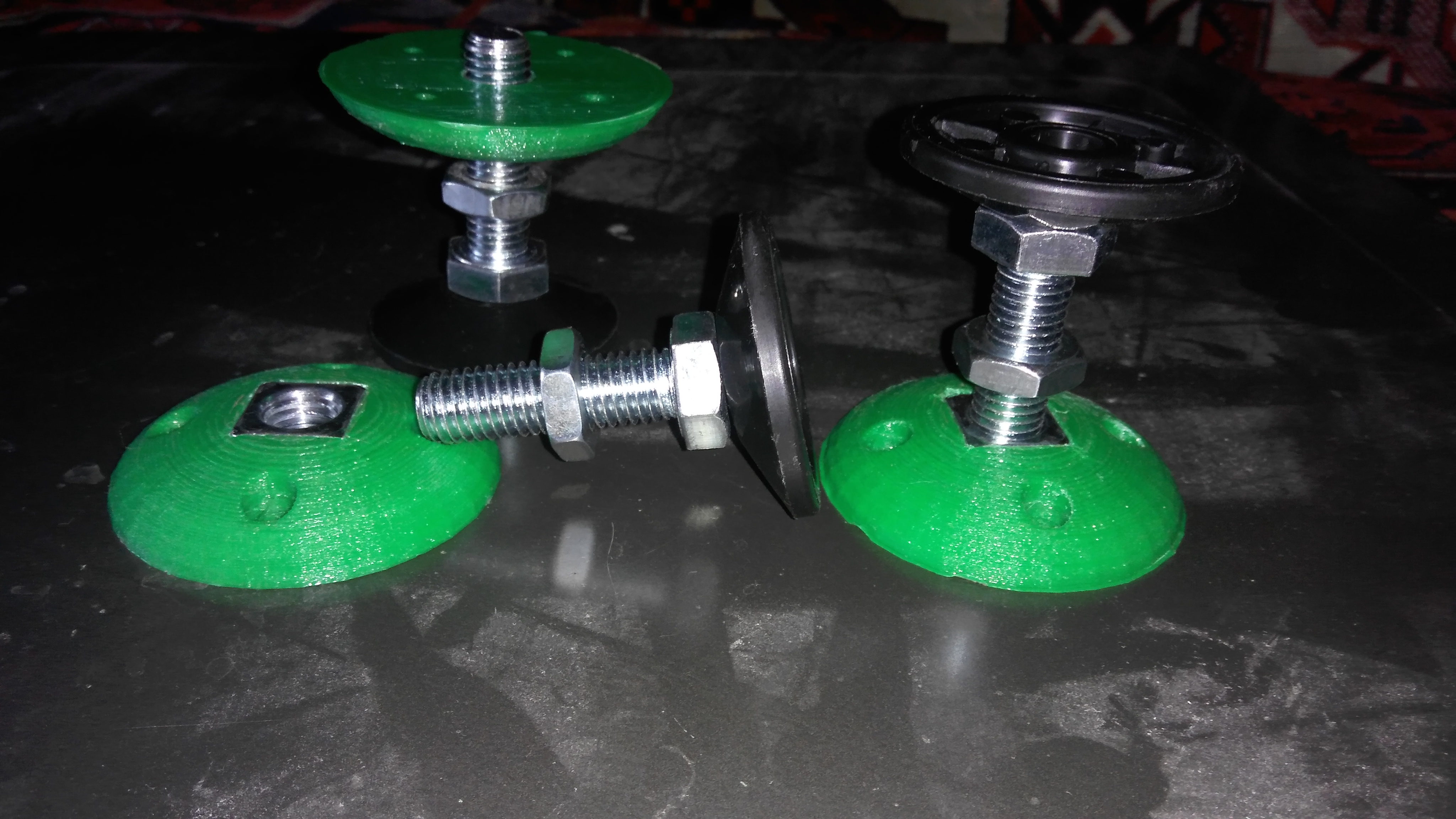

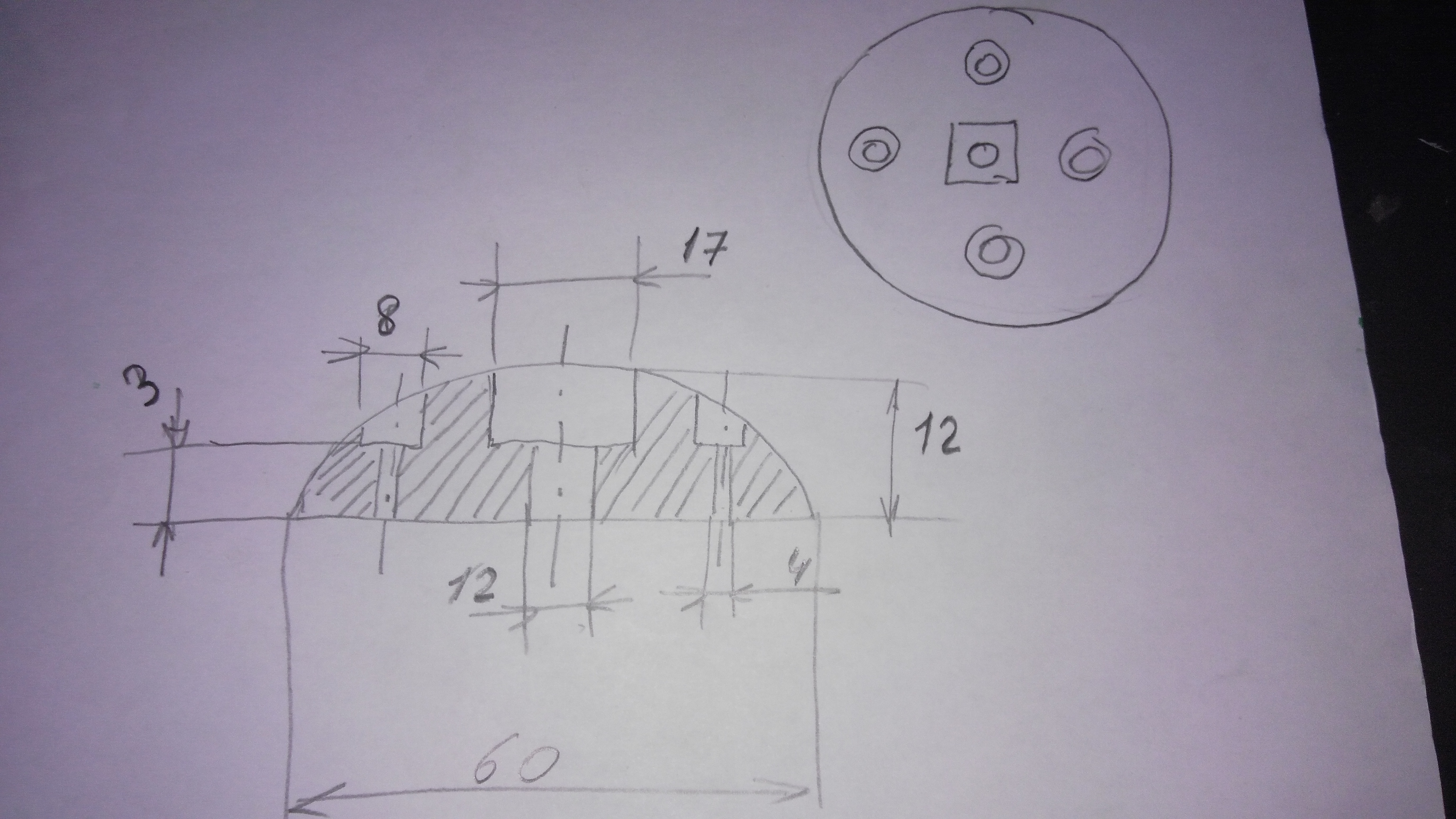

Платформы для регулируемых ножек тумбочки/стола под квадратную гайку М12.
Диаметр 60мм
Вложения
hoof_12mm.stl
(61.61 КиБ) Скачиваний: 41
rgusev

Сообщения: 242
Зарегистрирован: 30 май 2016, 14:14

Re: Модели для печати 3D

Сообщение SDimok » 17 дек 2016, 20:27

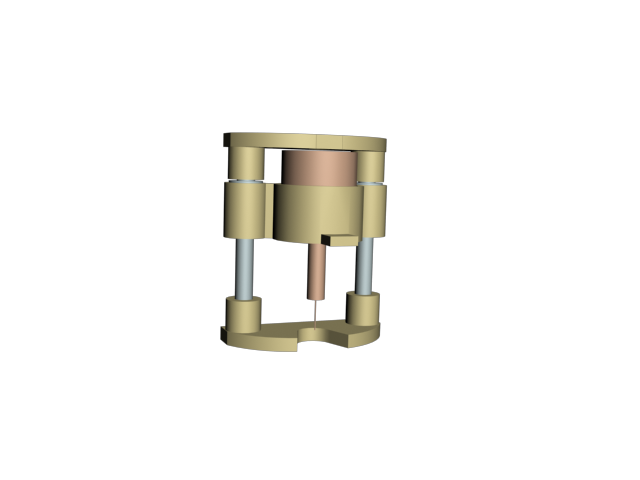

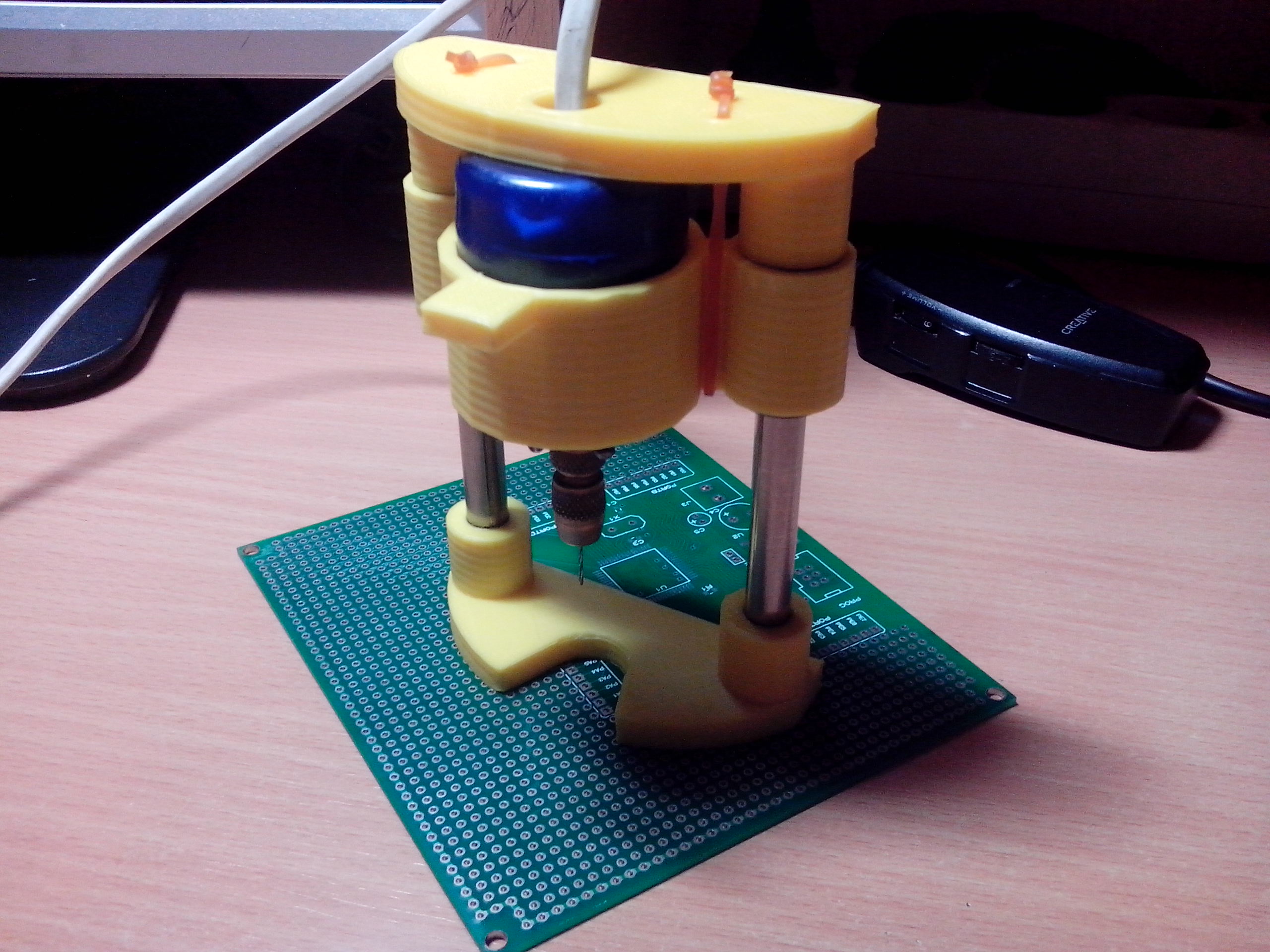

Долго мучился рассверливая вручную очередную плату, тихой завистью завидуя всем ЧПУ-шникам.
Отверстия никак не получаются строго под прямым углом. Короче, родился вот такой проект :)
Может кому идея пригодиться.

UPD.: Сверлить установив станок на плату и прижав, а под плату подложив жертвенный слой (бальзу, картон, мягкий пластик).
Зайцев убиваем два :)
1. Не имеет значения размер заготовки.
2. Сверло не рвет фольгу на выходе из заготовки.
Вложения
drill_button_4.rar
Исходник в 3d max
(52.75 КиБ) Скачиваний: 0
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение setar » 19 дек 2016, 10:52

а что с моторчиком и патроном ? (названия, места добычи)
- для полнотыкартины
Аватара пользователя
setar
Site Admin

Сообщения: 9583
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение Harh » 19 дек 2016, 12:01

setar писал(а):а что с моторчиком и патроном ? (названия, места добычи)
- для полнотыкартины


Ага, у меня та же мысль... Лично мне такая конструкция вряд ли понадобится, но идея ИМХО очень даже.
Аватара пользователя
Harh

Сообщения: 565
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Модели для печати 3D

Сообщение SDimok » 20 дек 2016, 11:58

setar писал(а):а что с моторчиком и патроном ? (названия, места добычи)
- для полнотыкартины

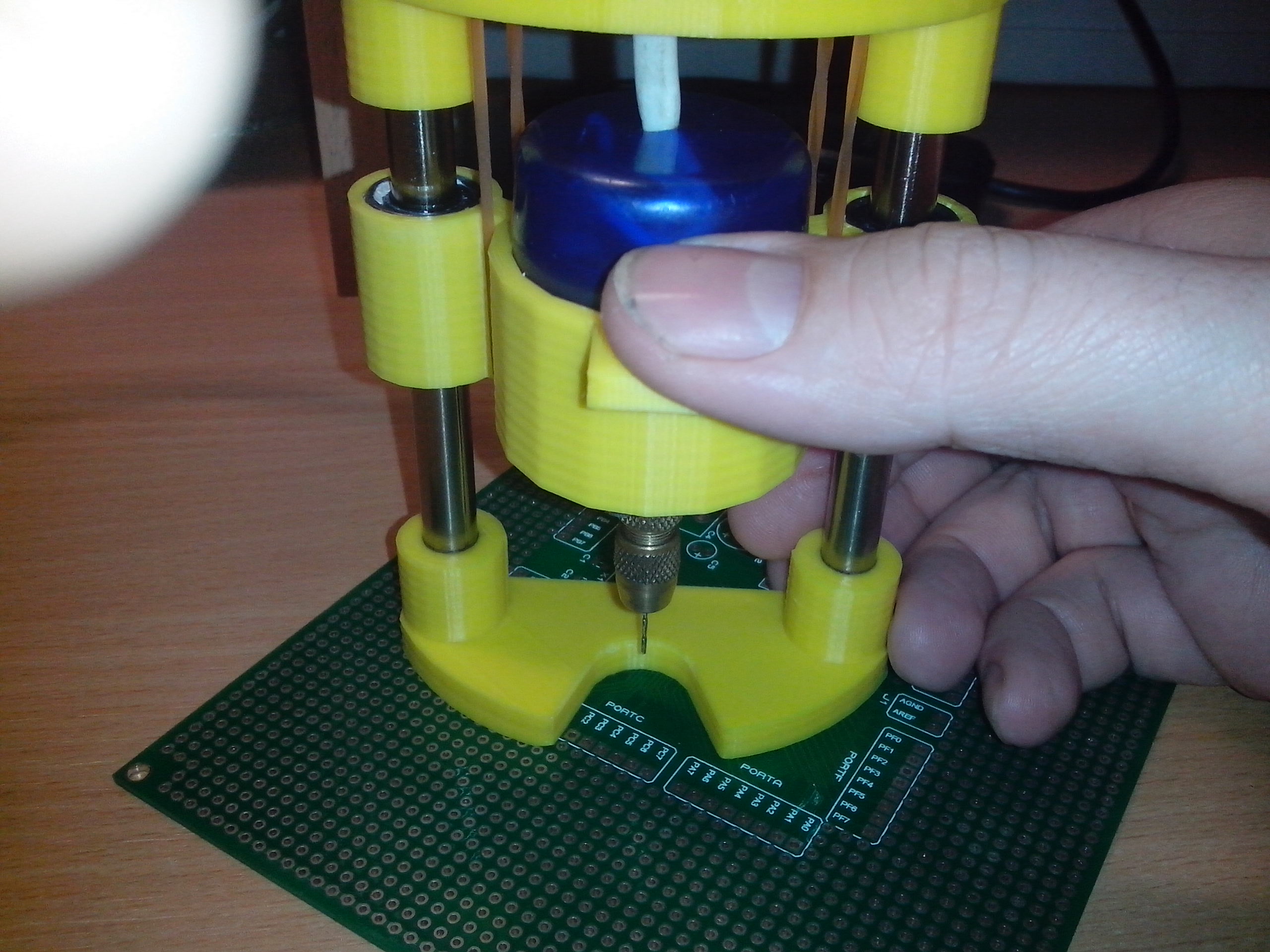

Моторчик от принтера, модель не знаю - пришел разобранным
(обычный коллекторный мотор на 24 в. диаметр 32 мм. - думаю пойдет любой моторчик от струйника)
На мотор одет колпачек от какого то дихлофоса :)
под этим колпачком спрятано место пайки проводов к мотору.
Подшипники линейные кетайские 8x15x24.
Цанговый патрон с ебая:
http://www.ebay.com/itm/keyless-mini-drill-chucks-adapter-micro-drill-collets-clamp-socket-drill-/252469744398?hash=item3ac85e930e:g:u60AAOSw0fhXkJil
Вместо резинок просятся пружины на валы снизу, или хотя бы на один вал,
но у меня ничего подходящего не нашлось.
Ну и подсветку снизу надо добавить пару диодов.
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Sailanser » 20 дек 2016, 15:56

Тогда есть предложение доработать как тут http://www.thingiverse.com/thing:628696 не надо будет руками опускать и прицеливаться.
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: Модели для печати 3D

Сообщение how_eee » 21 дек 2016, 20:11

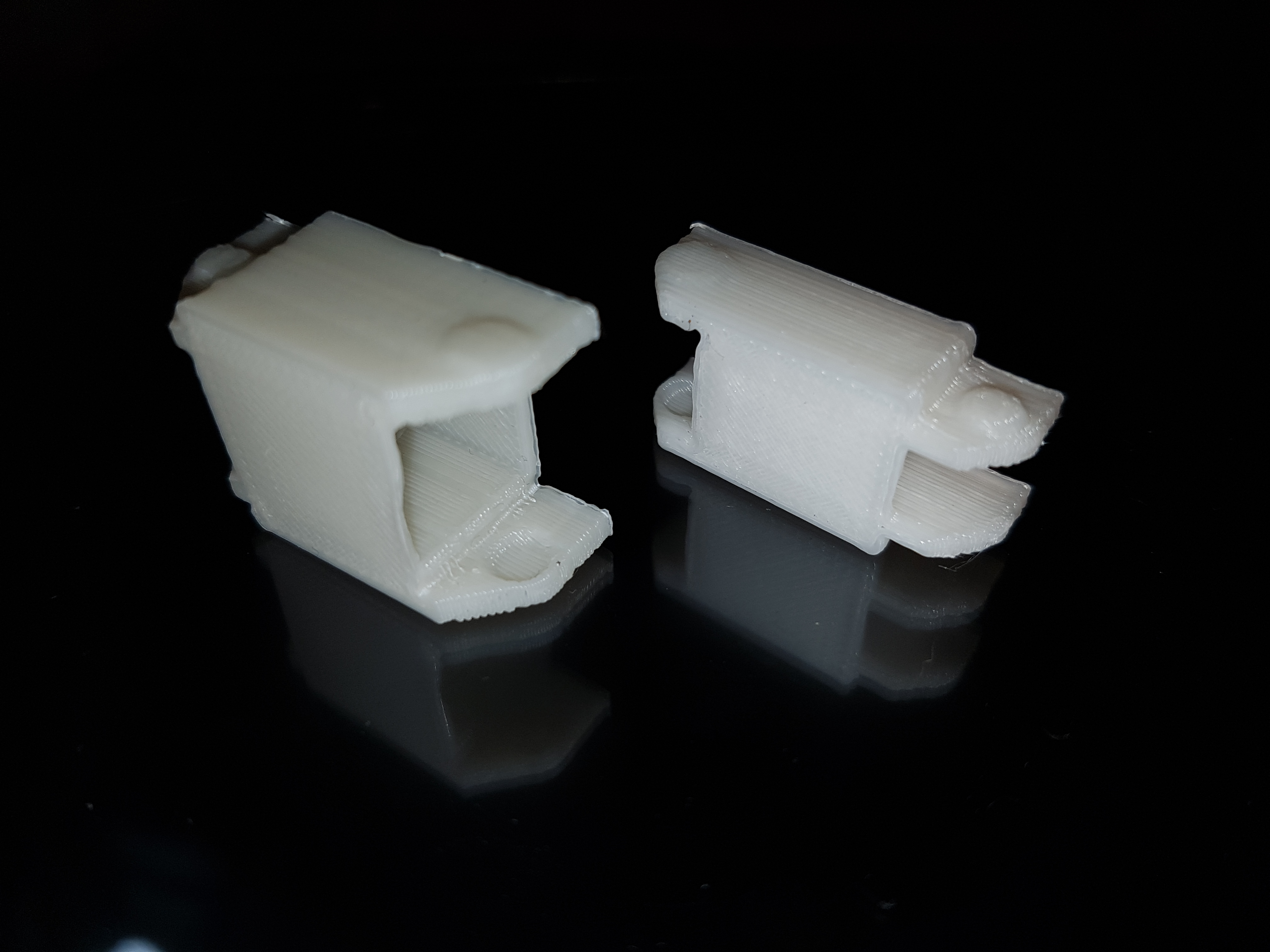

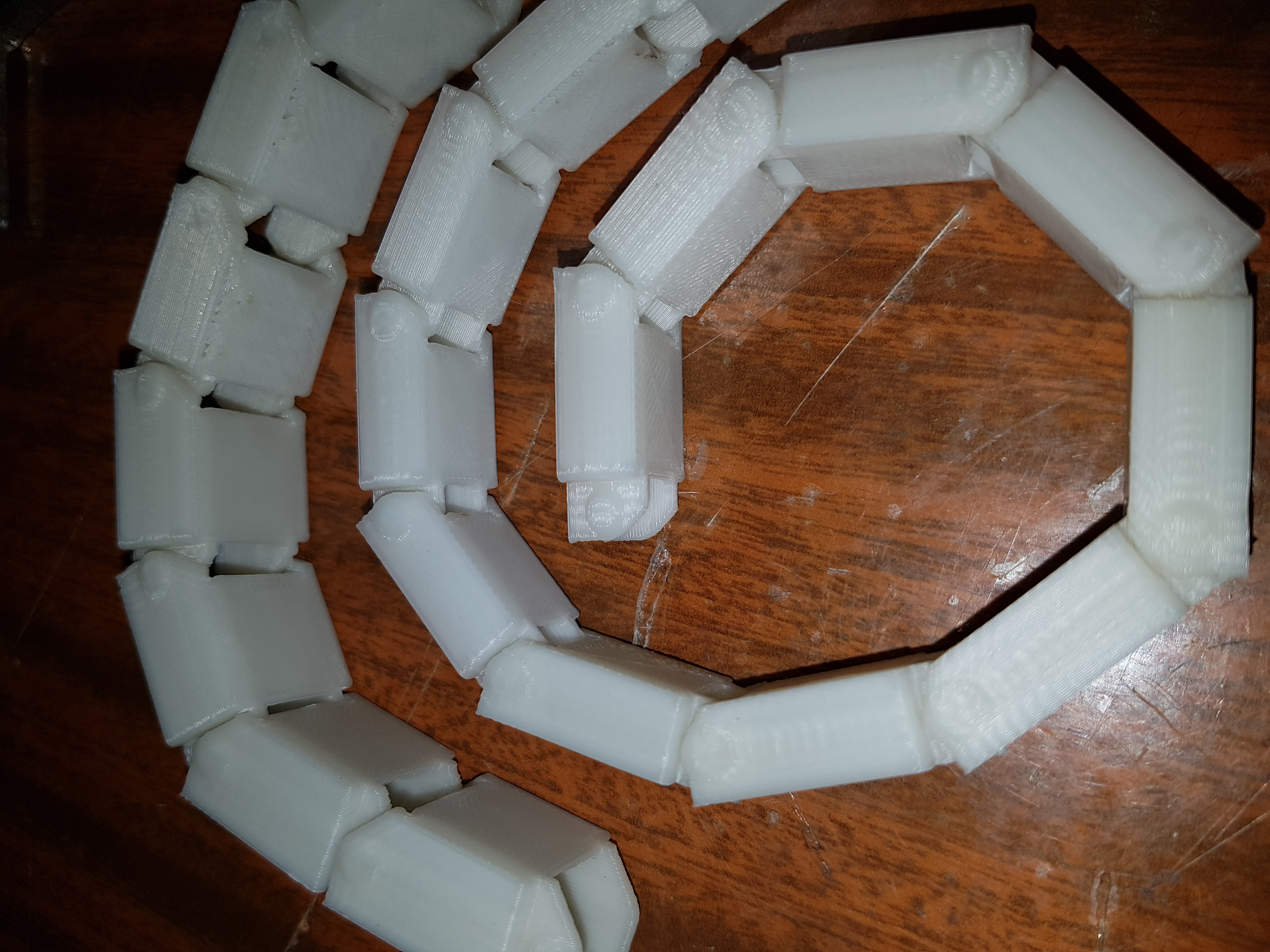

Кабельканал узкий и широкий. Оптимизирован под быструю печать. Настройки печати: слой 0,2; ширина экструзии 0,4; 2 периметра; 3 верхних и 3 нижних сплошных слоя; инфилл 0%; выравнивание шва выбрать ближайшее; для мостов скорость 30-40 и 110% подачи пластика с обдувом, нахлест мостов 0,5мм.
На скорости 60ммс 15 деталек печатались 1:20.
Прилагаю файлы солида, но там все сложно запущено :)

Добавлено спустя 1 минуту 2 секунды:
Фото

Добавлено спустя 1 минуту 33 секунды:
У узкого канал для проводов 7*7мм
У широкого 11*12мм
Вложения
MYchain_segment_ver.3.SLDPRT
(180.31 КиБ) Скачиваний: 36
MY_small_chain_segment_ver.3.SLDPRT
(235.33 КиБ) Скачиваний: 35
MYchain_segment_ver.3.STL
(74.89 КиБ) Скачиваний: 39
MY_smallchain_segment_ver.3.STL
(75.28 КиБ) Скачиваний: 38
Аватара пользователя
how_eee

Сообщения: 579
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Модели для печати 3D

Сообщение how_eee » 02 янв 2017, 19:55

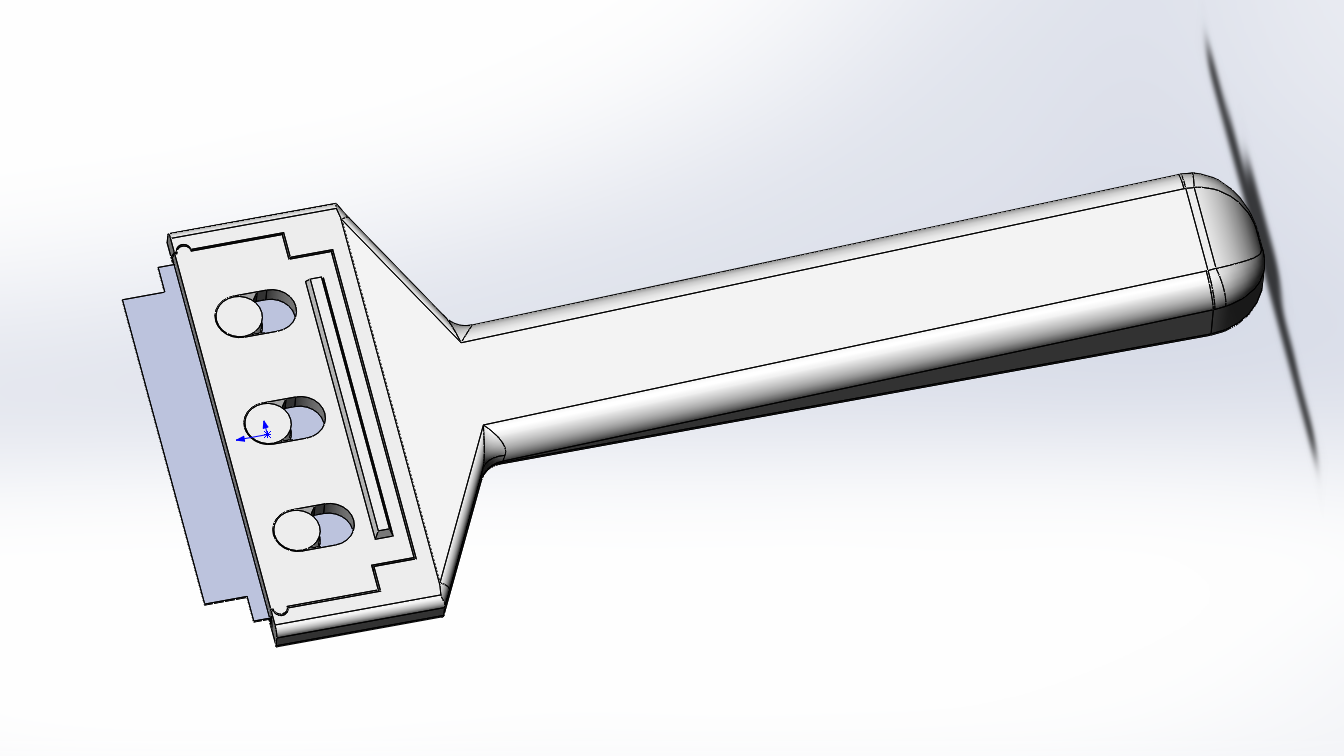

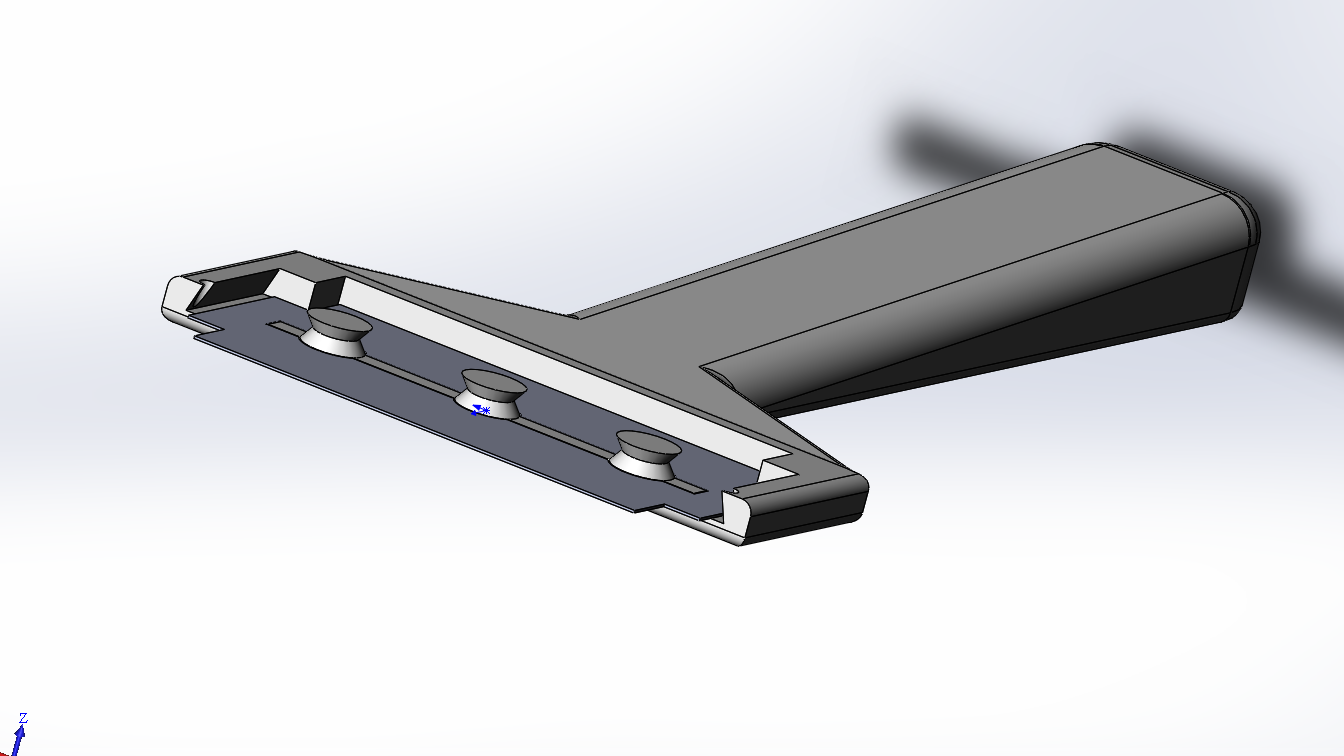

скребок для очистки стеклянного стола из обычного бритвенного лезвия.
Вложения
razr2.STL
(41 КиБ) Скачиваний: 29
razr1.STL
(220.49 КиБ) Скачиваний: 34
Снимок экрана (11).png
Снимок экрана (12).png
Аватара пользователя
how_eee

Сообщения: 579
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Модели для печати 3D

Сообщение Petr Kiselev » 12 янв 2017, 01:26

Хочу со своими студентами сделать упрощенного робота KUKA.
Ребята, не подскажете, ссылку на детали такого робота, чтобы их можно было напечатать на 3D принтере?
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение sergey2x » 12 янв 2017, 10:35

Petr Kiselev писал(а):Хочу со своими студентами сделать упрощенного робота KUKA.
Ребята, не подскажете, ссылку на детали такого робота, чтобы их можно было напечатать на 3D принтере?


http://www.thingiverse.com/thing:1015238
sergey2x

Сообщения: 54
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Модели для печати 3D

Сообщение Myp » 12 янв 2017, 10:42

этот больше на куку походит, степеней больше: http://www.thingiverse.com/thing:1743075

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16643
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Модели для печати 3D

Сообщение hunter03 » 12 янв 2017, 12:04

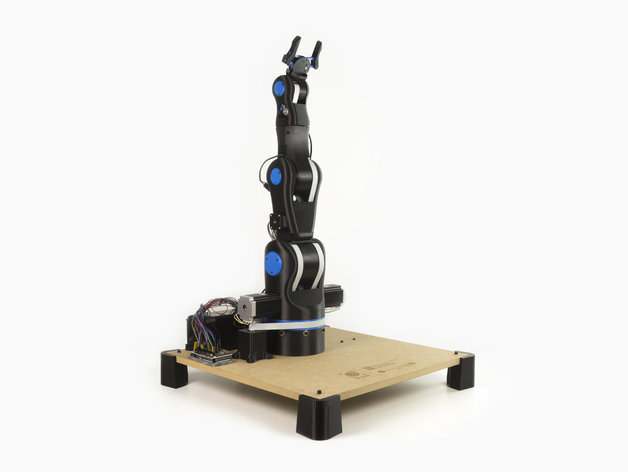

или это(вроде специально для учебных зведений разработано)
http://www.thingiverse.com/thing:1693444
Вложения
hunter03

Сообщения: 98
Зарегистрирован: 14 авг 2012, 21:22

Re: Модели для печати 3D

Сообщение Petr Kiselev » 12 янв 2017, 19:37

Спасибо за ссылки! Осталось малое - сделать 3D принтер!
Не смейтесь, пожалуйста! Механику уже построил! У меня в моей мастерской на стене висела полка (квадратный ящик из стальных уголков). Вот из него мой приятель и посоветовал сгородить 3D принтер! Вот и начал делать. Кое-что из заказов уже приходит. Правда, заказал три ШД - пришел только один! Чудно! Буду ждать остальные. Заказал две кроватки - пришла пока только одна! Форумчане, это в норме, или КАК? Наберусь терпения! От начала заказов прошел только месяц.
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34
