Re: Модели для печати 3D

Сообщение Myp » 12 янв 2017, 19:51

эта тема для обмена моделями а не обсуждения
есть вопросы - спрашивай в другой теме или открывай новую
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16639
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Модели для печати 3D

Сообщение setar » 17 янв 2017, 11:57

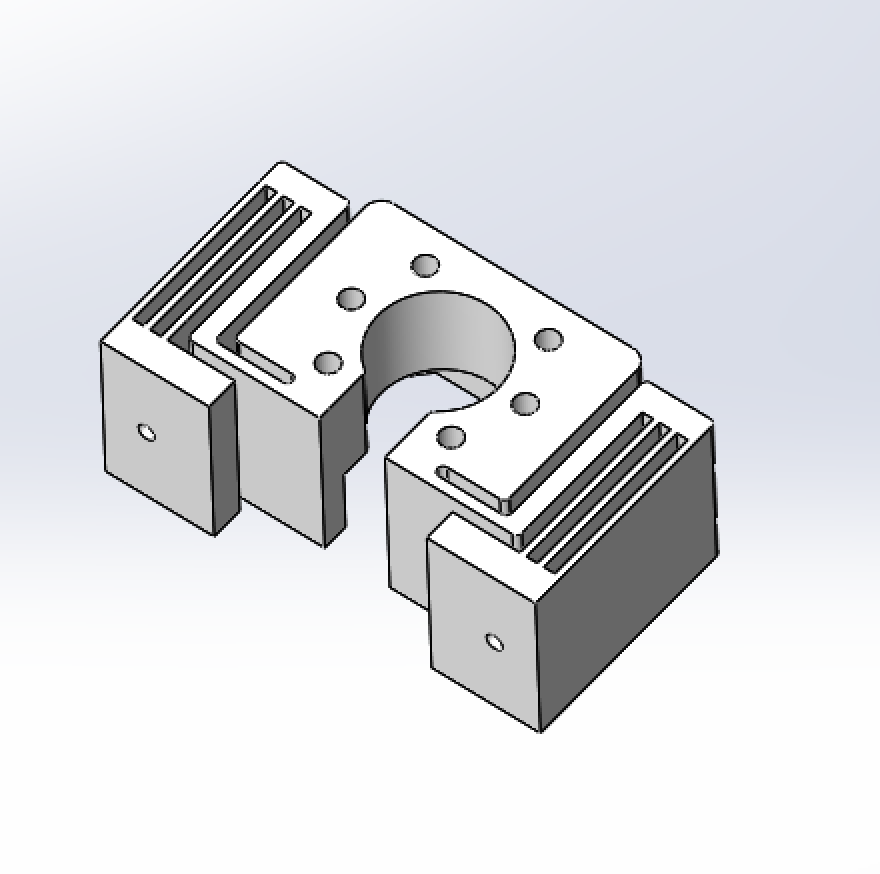

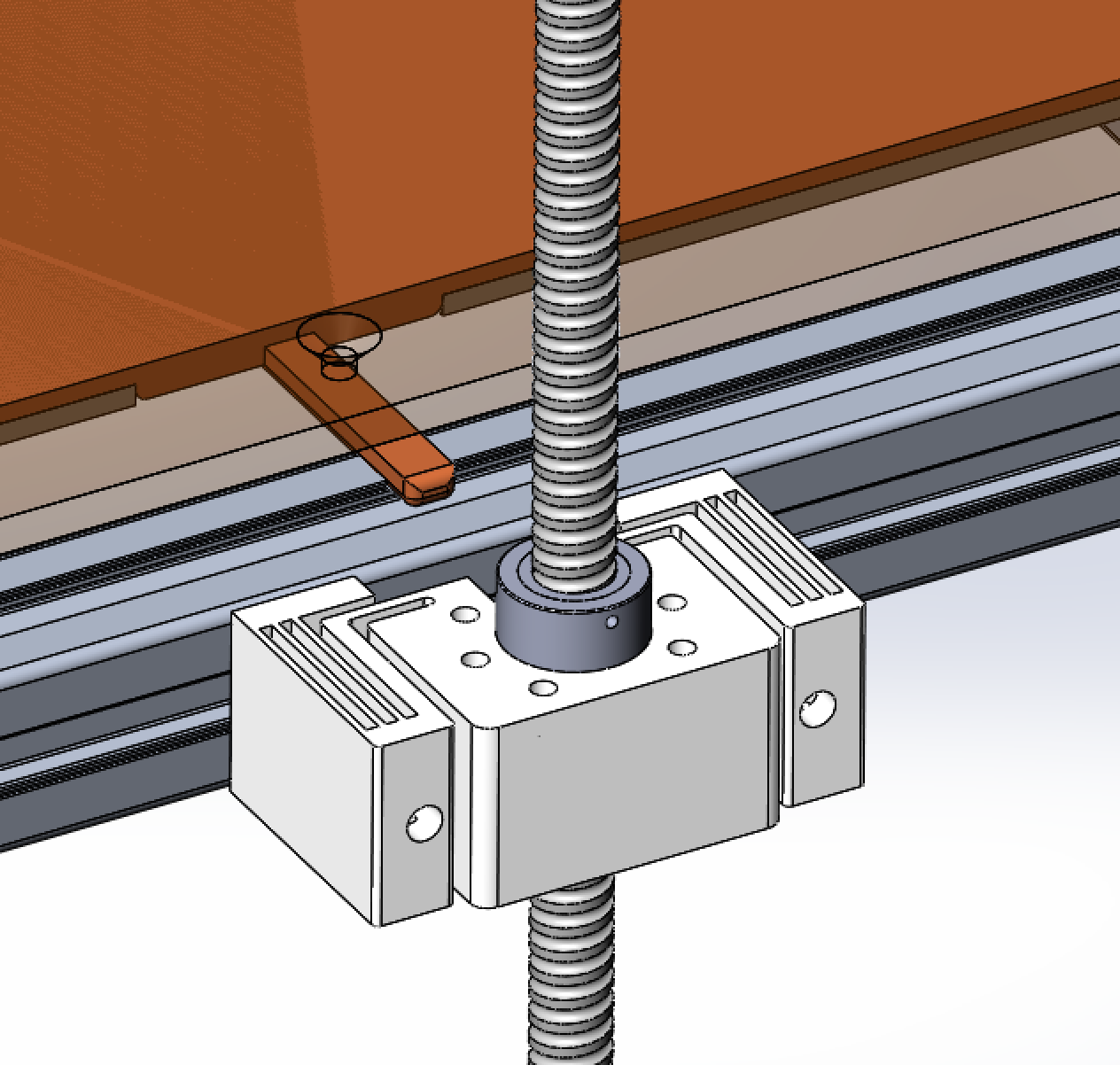

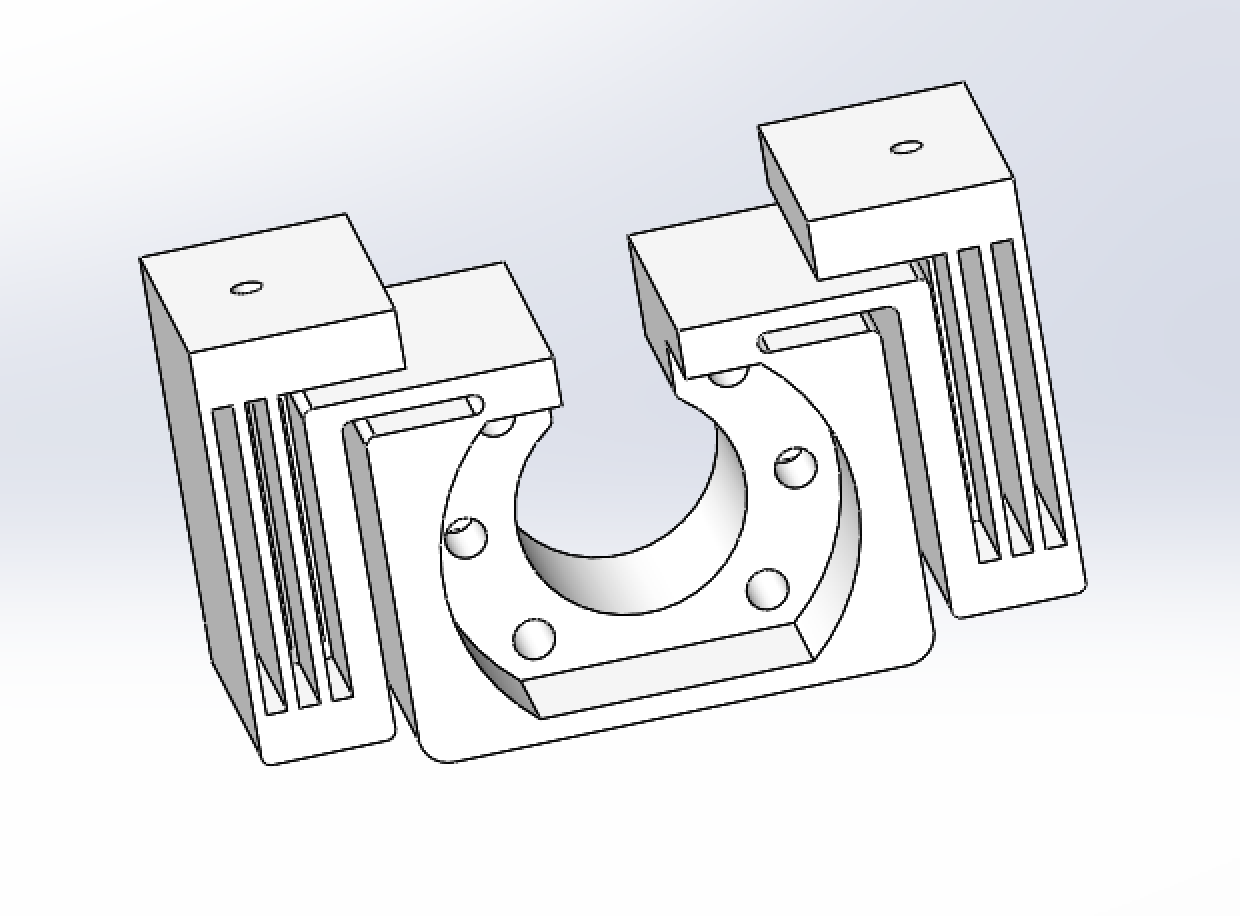

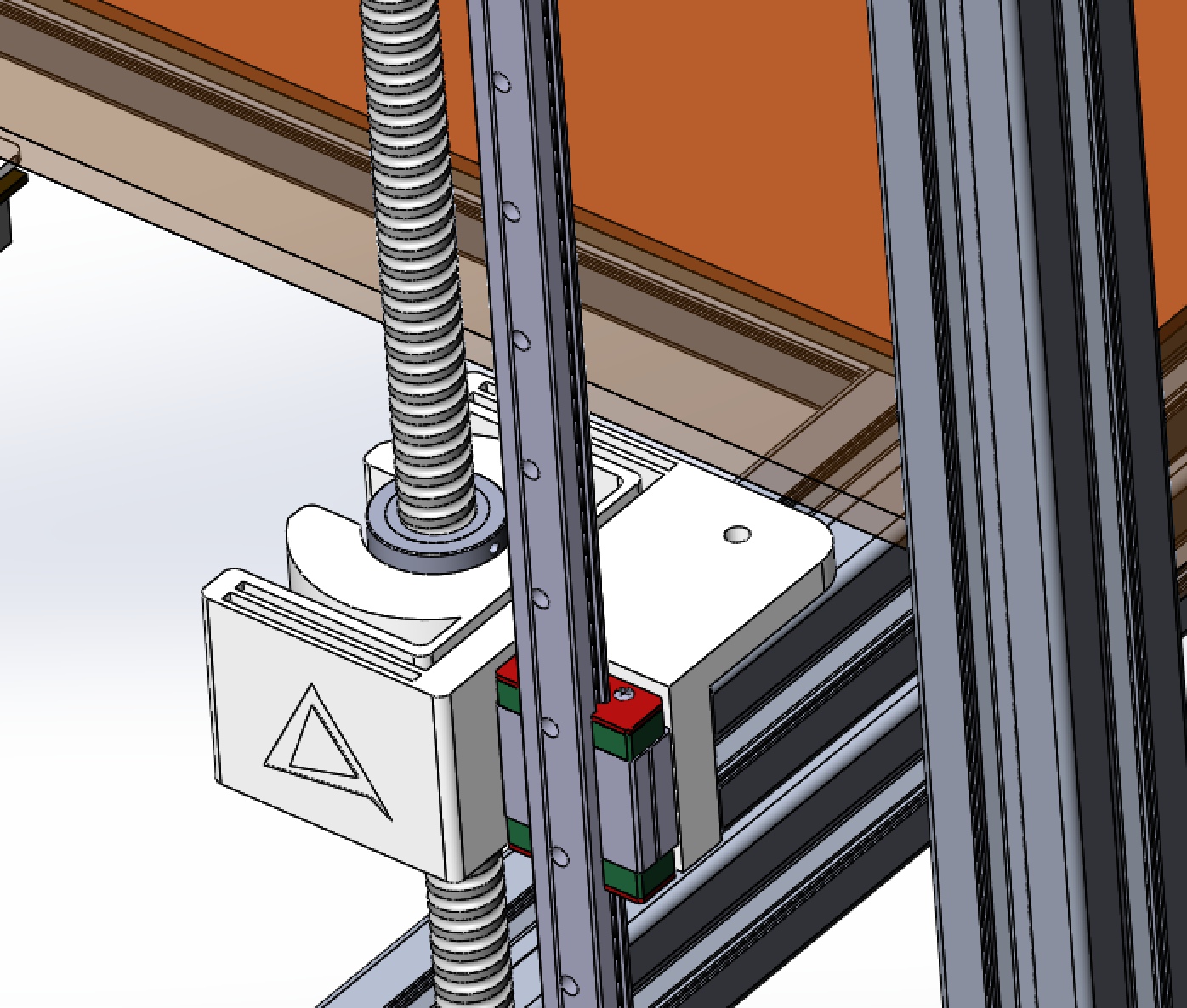

Пример крепления каретки ШВП или обычного винта для устранения эффекта Z vobbling (Z вобблинг, биение стенки по вертикали), посредством применения упругой структуры flexure (кто подскажет правильный перевод - буду благодарен).
Модель для переработки "под себя", Solidworks 2016.
Профиль 30x30, ШВП 12мм(с 22мм посадочным гайки) , каретка MGN12CZFH.

Устраняет биение как по X (параллельным сдвигом упругих стенок), так и по Y (при приближении к каретке стенки сходятся в дальних точках, а при отдалении раздвигаются).

Печатать рекомендую ABS 100% заполнением, с указанием большого количества витков периметра (3-5), так укладка получится максимально прочной в местах соединения упругих стенок с крупными частями
Вложения
каретка стола.SLDPRT
(527.1 КиБ) Скачиваний: 31
Снимок экрана 2017-01-17 в 10.54.17.png
каретка стола_тыл.SLDPRT
(256.37 КиБ) Скачиваний: 48
Снимок экрана 2017-01-17 в 10.43.03.png
Снимок экрана 2017-01-17 в 10.42.47.png
Снимок экрана 2017-01-17 в 10.41.53.png
Аватара пользователя
setar
Site Admin

Сообщения: 9583
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Модели для печати 3D

Сообщение unigenum » 17 янв 2017, 13:16

тут крепление получается какбы консольное. с учетом гибкости будет немного выворачивать, гайку перекосит, может и заклинить при слишком большом весе.
делал нечто подобное, но в другом виде. идею подсмотрел тут http://www.thingiverse.com/thing:33053
нарисовал под свою конструкцию и лучи толщиной в 1 периметр. нагрузка равномерная без "консольности". работает отлично.
unigenum

Сообщения: 692
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Модели для печати 3D

Сообщение Petr Kiselev » 19 янв 2017, 08:55

Не встречал ли кто-нибудь модели для печати захвата для робота типа:
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение unigenum » 19 янв 2017, 12:16

Petr Kiselev писал(а):Не встречал ли кто-нибудь модели для печати захвата для робота типа:

http://www.thingiverse.com/thing:1480408
unigenum

Сообщения: 692
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Модели для печати 3D

Сообщение Myp » 19 янв 2017, 12:34

их атм дофига разных http://www.thingiverse.com/search/page:1?q=Gripper&sa=
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16639
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Модели для печати 3D

Сообщение Petr Kiselev » 21 янв 2017, 20:21

Спасибо!
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение Petr Kiselev » 02 фев 2017, 23:15

В изготовлении 3D принтера подбираюсь к подвеске экструдера.
Валы у меня все 10 мм. Благодаря unigenum и Мур по их наводкам нашел много чего полезного, но каретки на скользящие подшипники 10 мм не нашел.
Помогите, пожалуйста, в этом вопросе! Благодарю заранее!
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение Petr Kiselev » 03 фев 2017, 23:25

В подборке моделей для печати 3D по ссылке
http://www.thingiverse.com/explore/popu ... s/page:173
к сожалению не встретил каретки под 10 мм. Все под 8 мм!
И форумчане молчат.
Наверно, придется экструдер подвешивать на 8 миллиметровые стержни!
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение Myp » 04 фев 2017, 00:33

какой вопрос такой ответ
ты даже не написал для какого тебе принтера каретка нужна
и под какие такие подшипники, принтеры все разные, подшипники тоже.

может вот это тебе надо? http://www.thingiverse.com/thing:1257584
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16639
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Модели для печати 3D

Сообщение Petr Kiselev » 04 фев 2017, 16:03

Спасибо! Присмотрюсь!
Хотелось бы что-то вроде этого:
http://www.thingiverse.com/thing:607891
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение unigenum » 04 фев 2017, 21:50

Petr Kiselev писал(а):Наверно, придется экструдер подвешивать на 8 миллиметровые стержни!

или самостоятельно нарисовать каретку в соответствии со своими потребностями и желаниями.
unigenum

Сообщения: 692
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Модели для печати 3D

Сообщение icehardy » 11 фев 2017, 13:43

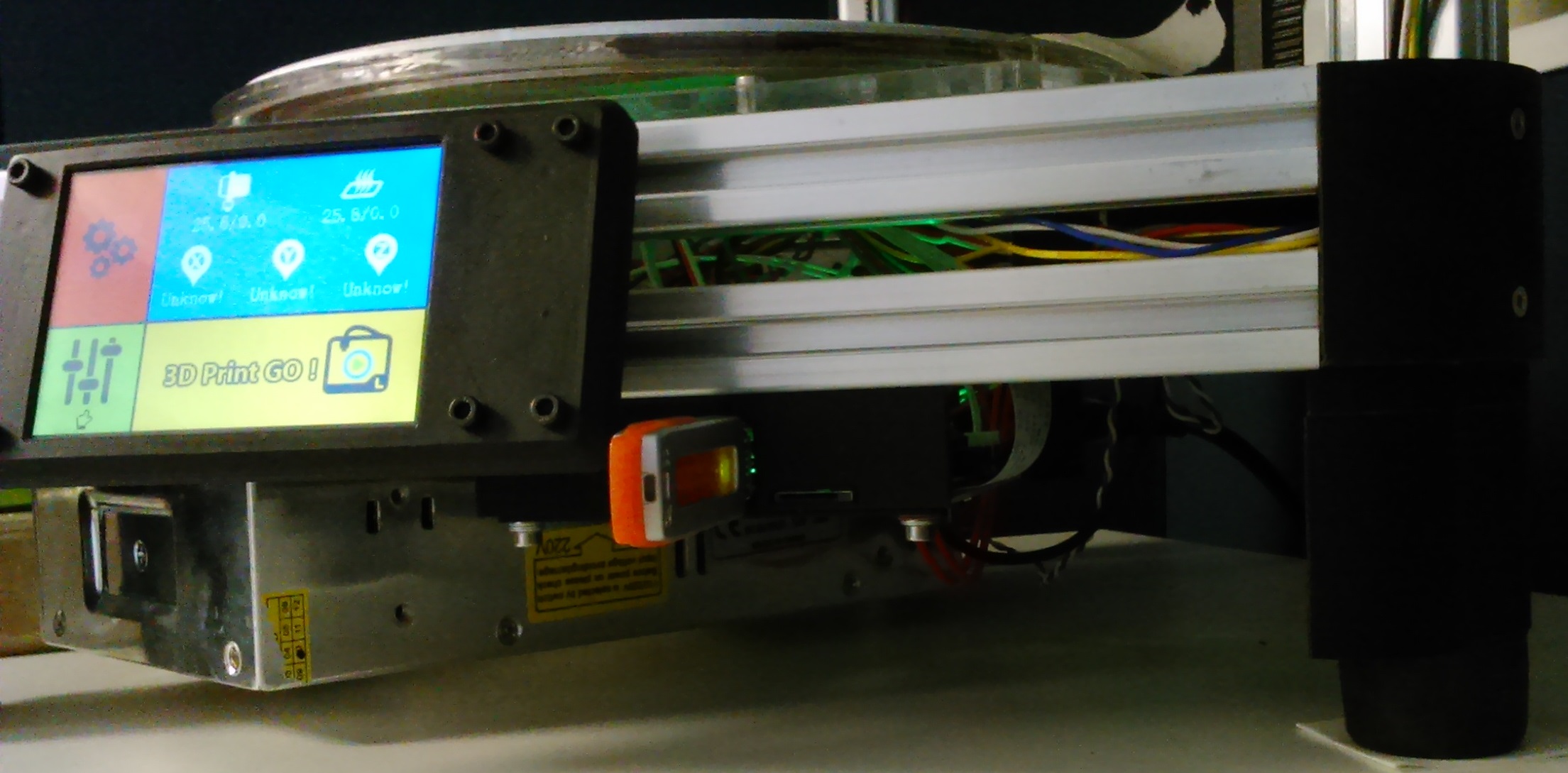

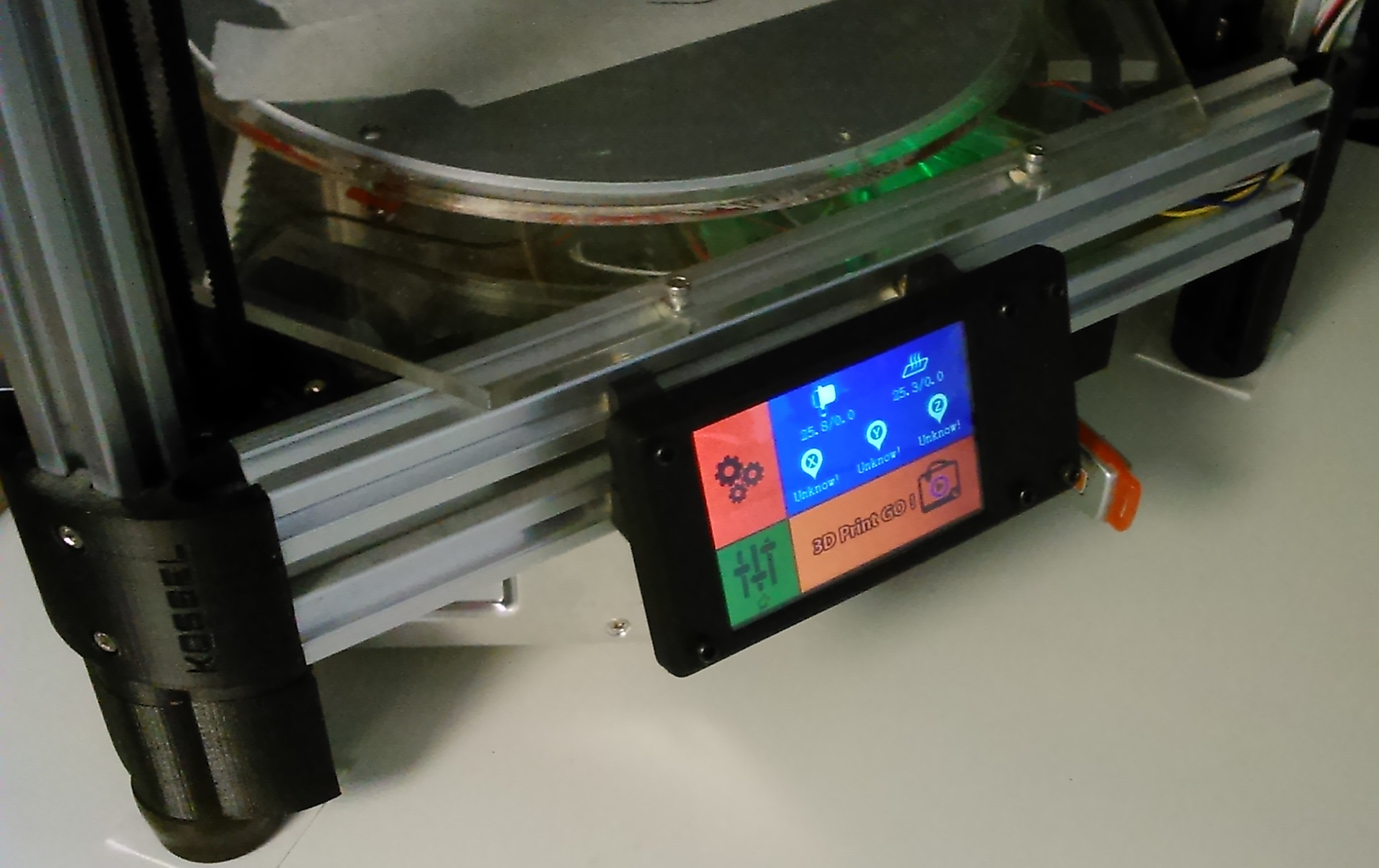

Сегодня быстренько сделал модельку корпуса для дисплея и крепление контроллера Lerdge
Модели в КОМПАС-3D V16
Энкодер думаю сделать отдельно, потом, если руки дойдут ))


Lerdge.rar
(1.24 МиБ) Скачиваний: 0

STL.rar
(339.97 КиБ) Скачиваний: 0
Аватара пользователя
icehardy

Сообщения: 1200
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение Petr Kiselev » 21 фев 2017, 20:25

Напечатали на 3D принтере колеса. Купил уплотнители для канализационных труб 55 мм. Натянул эти шинки.
Получились такие колеса:

Добавлено спустя 2 минуты 53 секунды:
Сцепление с любой поверхностью прекрасное! Подходит для самодельных мобильных роботов.

Добавлено спустя 2 минуты 27 секунд:
Не удается вставить STLовский файл! Винраровский тоже.

Добавлено спустя 1 минуту 10 секунд:
Если кому это интересно, научите как вставлять!
Petr Kiselev

Сообщения: 266
Зарегистрирован: 12 июн 2010, 15:34

Re: Модели для печати 3D

Сообщение Myp » 21 фев 2017, 20:32

стандартный ответ -> внизу вкладка добавить вложение
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16639
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
