roboforum.ru

все просто. напечатай два тонкостенных вертикальных стакана в один слой
один круглый, другой квадратный.
по синусоиде на квадратном стакане после поворота на 90 градусов ты все поймешь.
увелич скорость печати, и попробуй то же самое не стоит расстраивать себя...

Добавлено спустя 24 минуты 13 секунд:

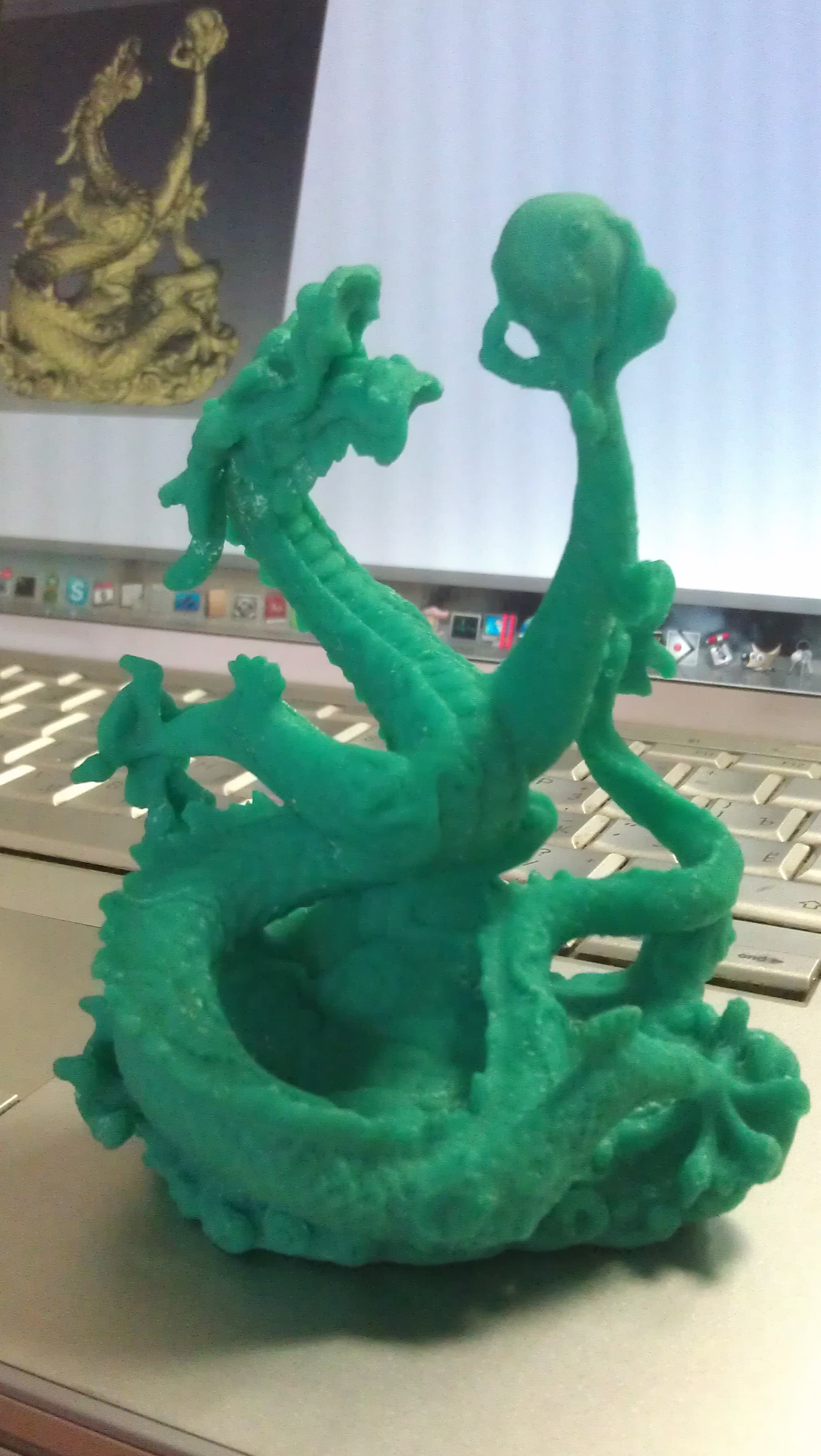

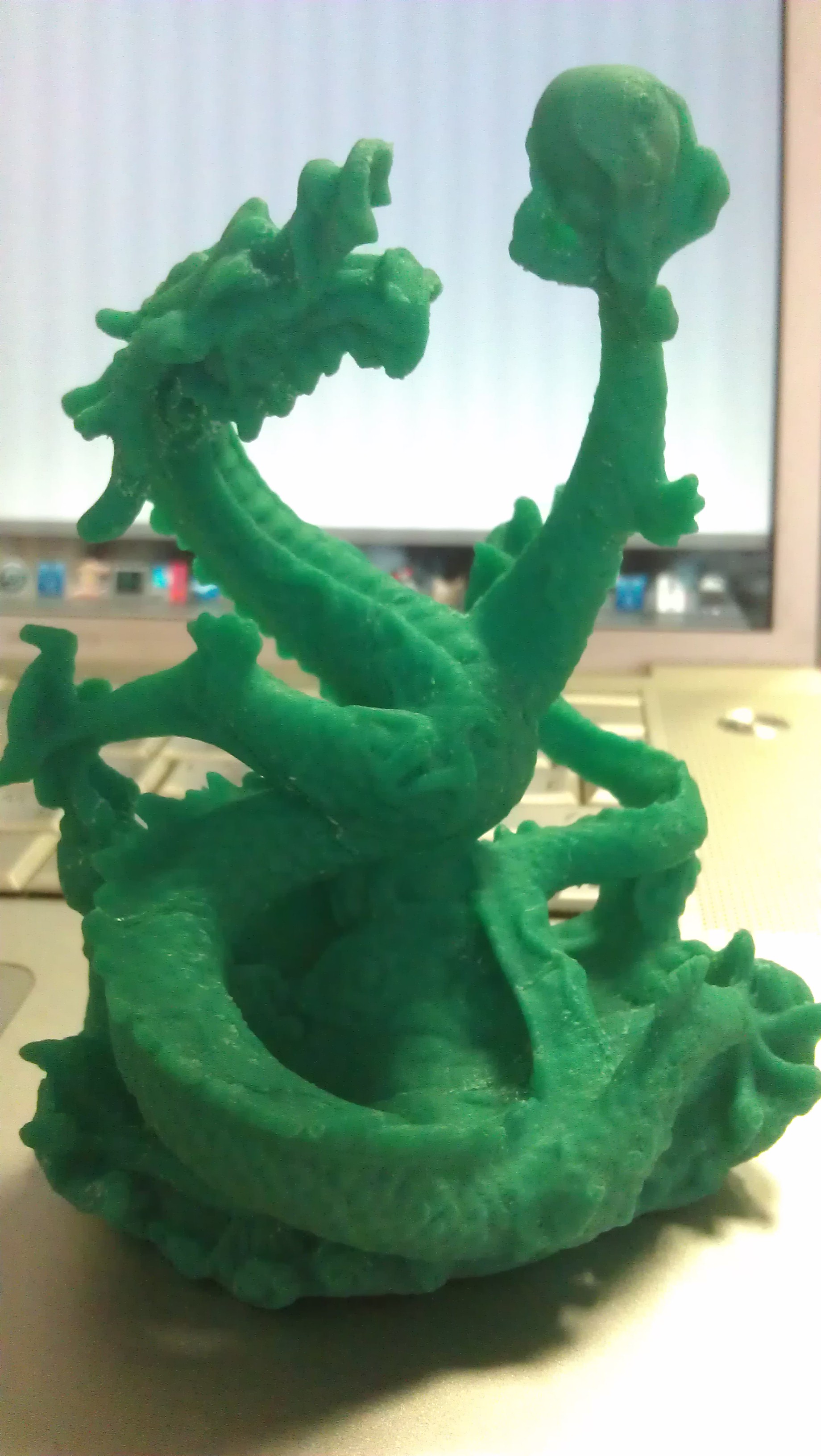

вот моя последняя печать
ABS качество 0.1 мм, время печати 10 часов
поддержки
KiSSlicer

Вот это я понимаю РЕЗУЛЬТАТ! Круто!

Блина, сразу захотелось раскрасить
https://www.google.ru/search?q=warhamme ... tAa94dyrBA

Добавлено спустя 1 минуту 28 секунд:

А сожешь сфотать не телефоном? а то при 100процентном уыеличении не резко нихрена

Я пробовал зеркалкой фоткать свои модели слоем в 0.1, без макрообъектива и хорошего освещения все равно ниче не разберешь )

да, конечно сфотаю дома, заменю эти фотки.

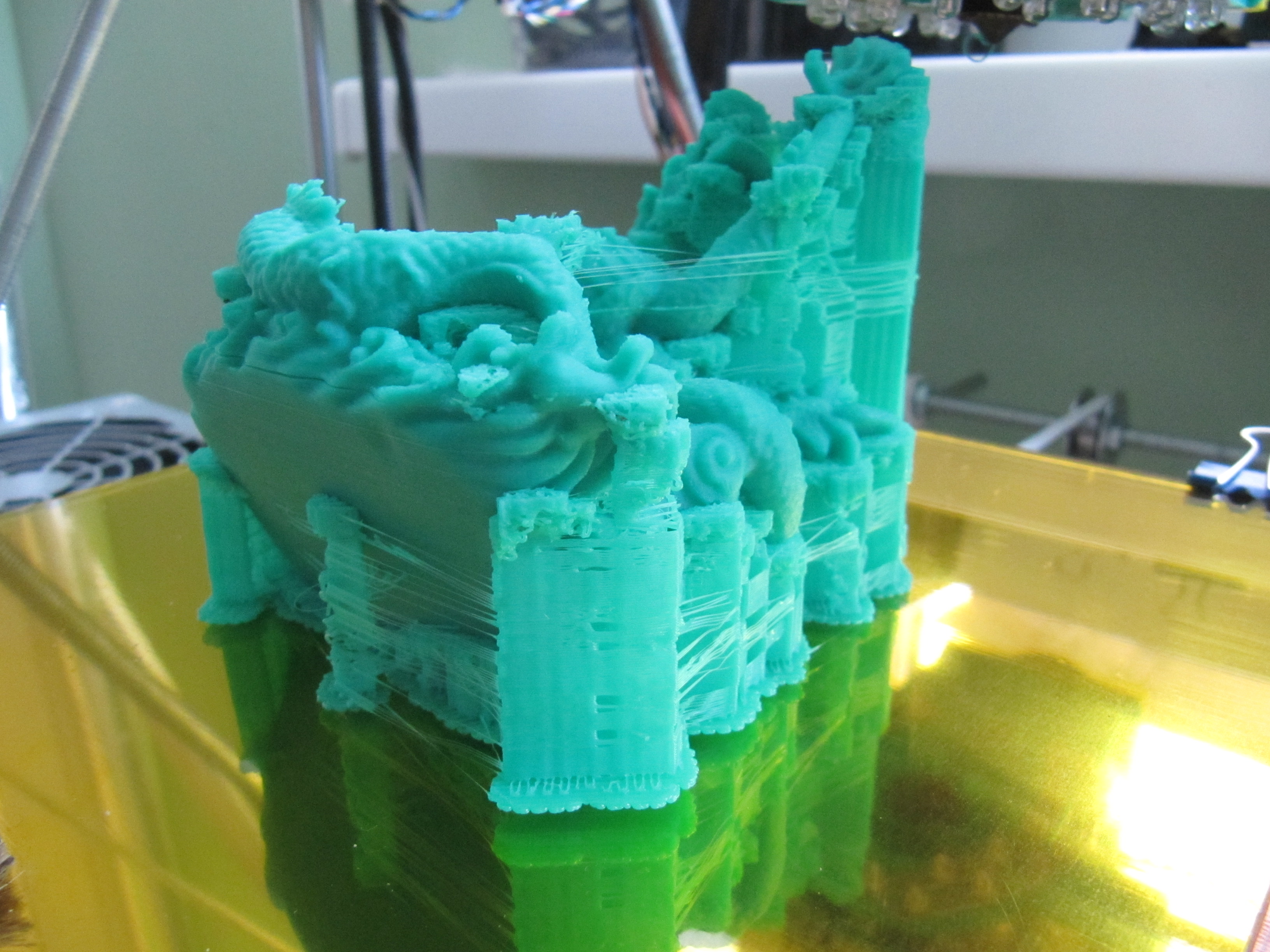

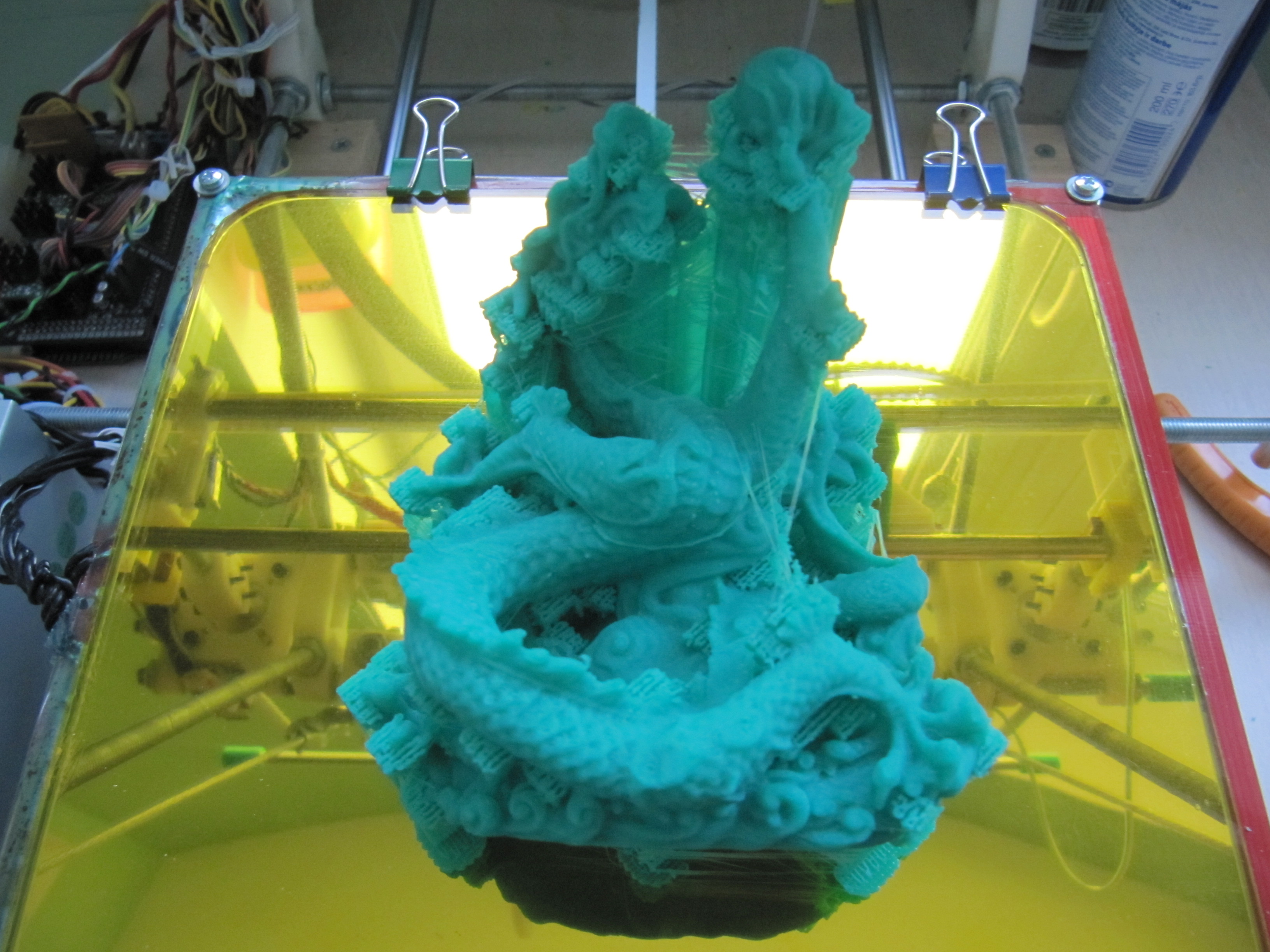

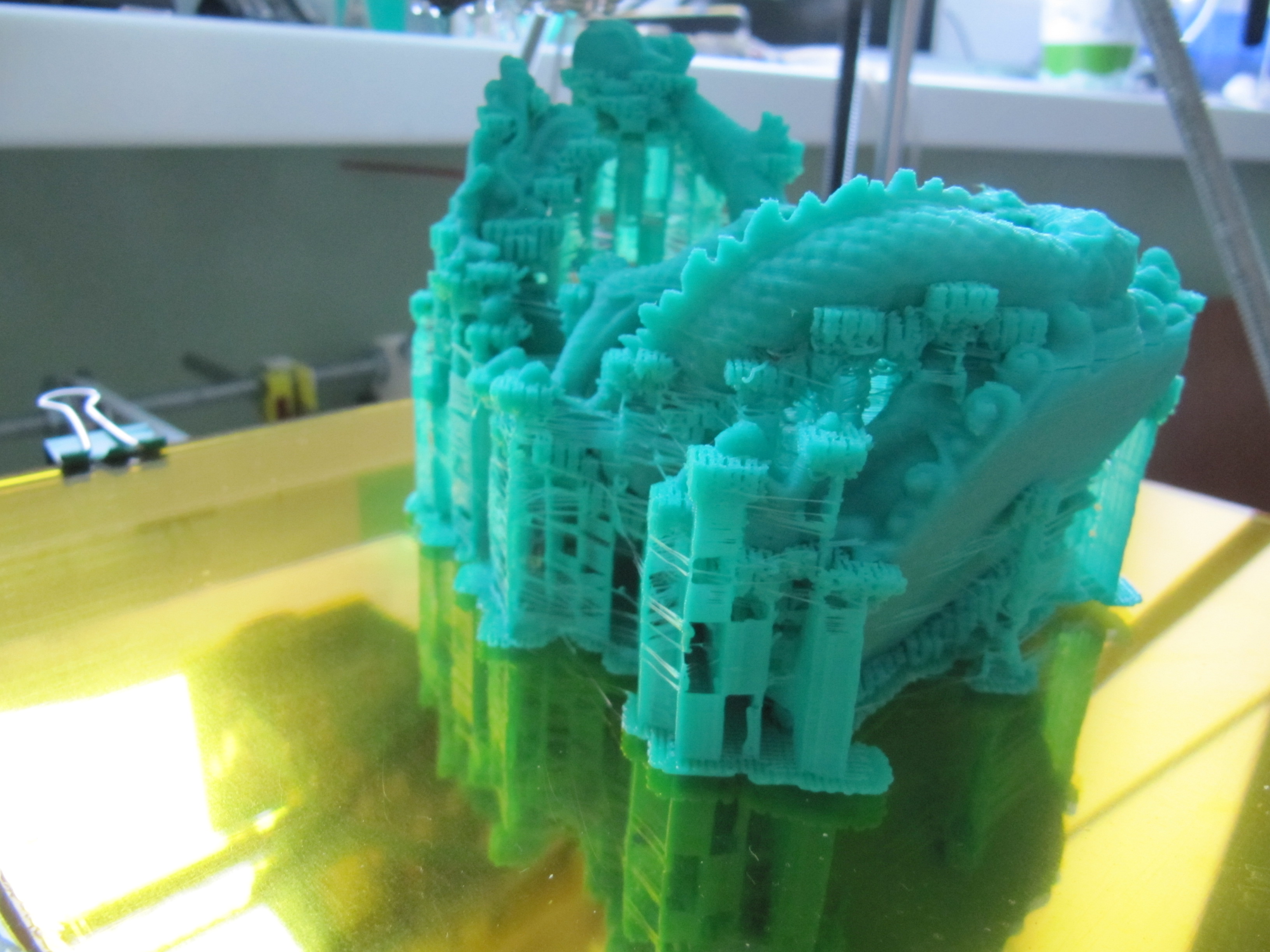

ну и покажу как модель выглядела в поддержках, дома на фотике есть эти кадры.

0.1 глазом воспринимается как равномерно матовая поверхность, только ногтем ощущаются слои

подгон параметров в целом закончил, с ними и тренировки.
Стандартная мендель пруса сейчас модифицирована так:
1.растяжки от четырех углов верхней части рамы к столешнице
2. подогреваемый стол (стандартный красный, но все проводники укорочены в 2 раза чтобы в 2 раза больший ток был ну и нагрев) + стекло + каптон лента наверху.
3. полностью переделана нижняя каретка, стала алюминиевая рамка + стекло в качестве опорной пластины (результат борьбы с тепловыми расширениями)
4. кольцевой управляемый обдув сопла совмещенный с подсветкой
5. сверху П образная рамка для крепления катушки материала


имеющиеся проблемы:
хочу перейти на растворимый материал поддержек - выкалупывать изделие весьма запарно, я "ковырял" дракона минут 40, попутно отломав лапу и приклеив ее суперклеем.

Ну и то чего мне так и не удалось избежать - пропуск шагов весьма редкий, на драконе один раз "стукнуло" (эти пропуски на звук очень характерно слышны, как об стену головой бъётся). Пришлось сразу поставить паузу, перекалибровать ноль и продолжить.
В месте такой перекалибровки слои меж собой хуже сцепляются...
так и не понимаю от чего этот эффект появляется. похоже на "завязание" головы в толще напечатанного материала (если он вдруг подниматься стал, закручиваясь вверх на тонкостенных горизонтальных элементах)

это там какаята специальная краска в ролике? она затекает в углубления и там тёмный цвет, а на поверхности тока слегка тонирует.

В Итоге стол до скольки градусов греешь? Кольцевой обдув всё время включен во время печати?

кровать 100 град (можно 80, если прощадь большая), при 40градусах и ниже от каптон пленки можно "отщёлкнуть" изделие.
кстати чтобы пленку не повредить я вообще не применяю никакой инструмент, полностью руками.
ABS печать идет 230 град, реально когда "заливает внутрянку" иногда опускается до 210 град ( у меня для экономии времени включен режим стекирования, при котором периметр 0.1 а внутрянка 0.3).
колецевой обдув на периметрах включается, и если весь слой меньше 10 сек печатается

Добавлено спустя 1 минуту 51 секунду:
не важный но интересный параметр - размер g-code ~50 МБ

hudbrog писал(а):Я пробовал зеркалкой фоткать свои модели слоем в 0.1, без макрообъектива и хорошего освещения все равно ниче не разберешь )

я тоже пробовал - пришёл к выводу что надо из 3 фонариков делать на столе мини фотостудию

Добавлено спустя 9 минут:

setar писал(а):все просто. напечатай два тонкостенных вертикальных стакана в один слой
один круглый, другой квадратный.
по синусоиде на квадратном стакане после поворота на 90 градусов ты все поймешь.
увелич скорость печати, и попробуй то же самое не стоит расстраивать себя...

Пардон не понял. Два стакана одновременно печатать? Что по синусоиде?

я трубу печатал в 1 слой до максимальной высоты. Всё ровно. Быстро не могу - пока нет ни обдува ни кровати с подогревом. Как раз в один слой, всё красиво, а вот когда ту же трубу в 3 слоя печатаешь, почему-то выглядит поверхность хуже - слои со смещением небольшим
смотреть здесь http://imgur.com/a/ojJji

Добавлено спустя 17 минут 34 секунды:

setar писал(а):0.1 глазом воспринимается как равномерно матовая поверхность, только ногтем ощущаются слои

тут дело освещении под определённым углом - поверхность надо фотать специально небольшой фрагмент.

имеющиеся проблемы:
хочу перейти на растворимый материал поддержек - выкалупывать изделие весьма запарно, я "ковырял" дракона минут 40, попутно отломав лапу и приклеив ее суперклеем.

два хотэнда?а софт это поддерживает?

Ну и то чего мне так и не удалось избежать - пропуск шагов весьма редкий, ну драконе один раз "стукнуло" (эти пропуски на звук очень характерно слышны, как об стену головой бъётся).

Причина? Слабые движки? мало току?

Пришлось сразу поставить паузу, перекалибровать ноль и продолжить.
В месте такой перекалибровки слои меж собой хуже сцепляются...
так и не понимаю от чего этот эффект появляется. похоже на "завязание" головы в толще напечатанного материала (если он вдруг подниматься стал, закручиваясь вверх на тонкостенных горизонтальных элементах)

я вчера печатал 4 калибровочных кубика одновременно. При переходе с 3 кубика на 4ый на втором слое _стабильно_ срыв по X. Похоже что ударяется о край который почему-то выше, ну и успевает остыть до твёрдого. Снизил тревел спид с 150 до 80 потом до 40. Перестало. Но печатал только 1 раз.

Myp писал(а):это там какаята специальная краска в ролике? она затекает в углубления и там тёмный цвет, а на поверхности тока слегка тонирует.

сильно разбавленная водой. углубления очень мелкие, вода там удерживается. а на поверхности - дает только очень легкий оттенок.

karabas2011 писал(а):Пардон не понял. Два стакана одновременно печатать? Что по синусоиде?

два хотэнда?а софт это поддерживает?

Да

Причина? Слабые движки? мало току?

нет, и тока достаточно, вплоть до 120% нормы пробовал

Снизил тревел спид с 150 до 80 потом до 40. Перестало. Но печатал только 1 раз.

а вот это можно попробовать ...

setar писал(а): не важный но интересный параметр - размер g-code ~50 МБ

для такой детализации нормально...

решил не менять фотки выше, а просто добавить.
они большие, осторежнее с трафиком.
не обрабатывал, не разворачивал.

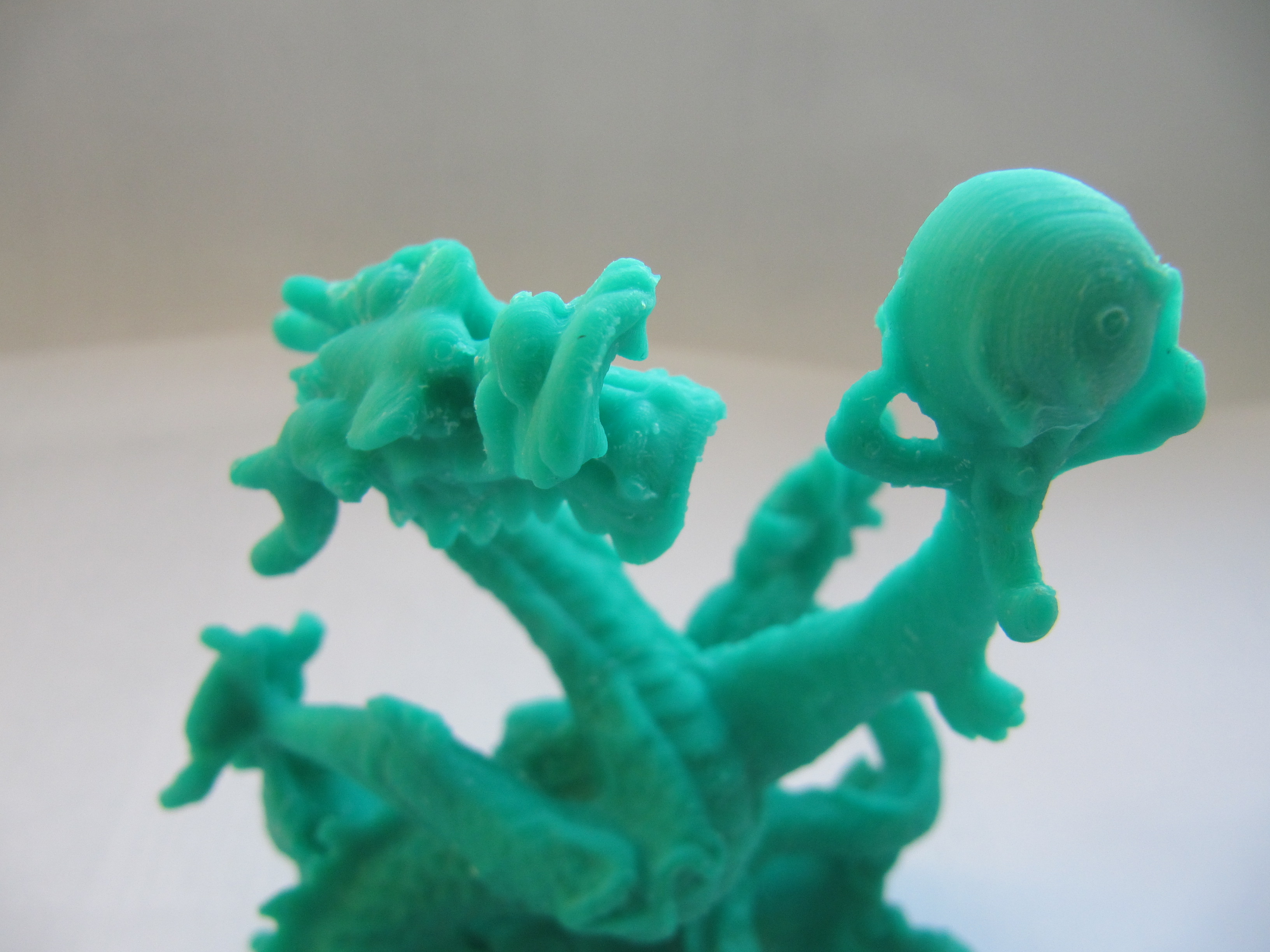

на фотках видны "пупыришки" и белые места где была оторвана поддержка (особенно с тылу).
эти пупыришки глазом практически не видны, сравнивайте с размером слоя 0.1 мм
дальше буду "полировать" купая в ацетоне

А есть уже опыт такой полировки?
