Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 23 апр 2012, 13:01

setar писал(а):представте что нужно напечатать воздуховод, у подумайте про верхнюю грань

а котому был ответ? )
закрытый с двух сторон вуздоховод фунскционально ничем не отличается от заполненной трубы )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 23 апр 2012, 13:08

ответ был вам.
воздуховод должен иметь нижнюю стенку, боковины, с которыми проблем не возникает, и верхнюю крышку, которая должна печататься на подпорках.
так вот, в воздуховоде эти подпорки будут мешаться, и лучше бы их не было.
именно для этого печатаются эти подпорки с растворимым верхом и низом, а при сильно сложном профиле и вся подпорка (без экономии растворимого материала)
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 24 апр 2012, 10:40

свежие принты

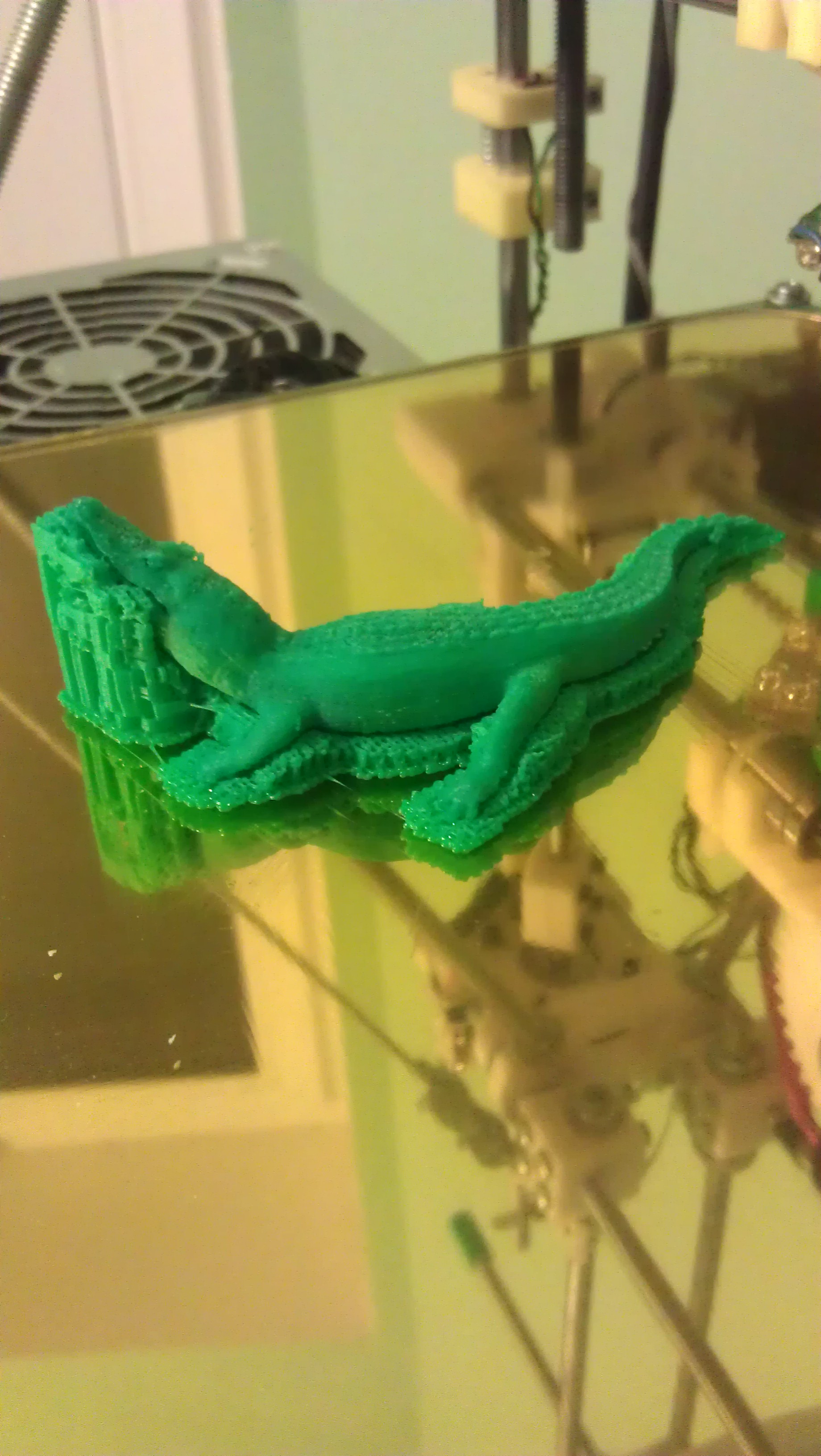

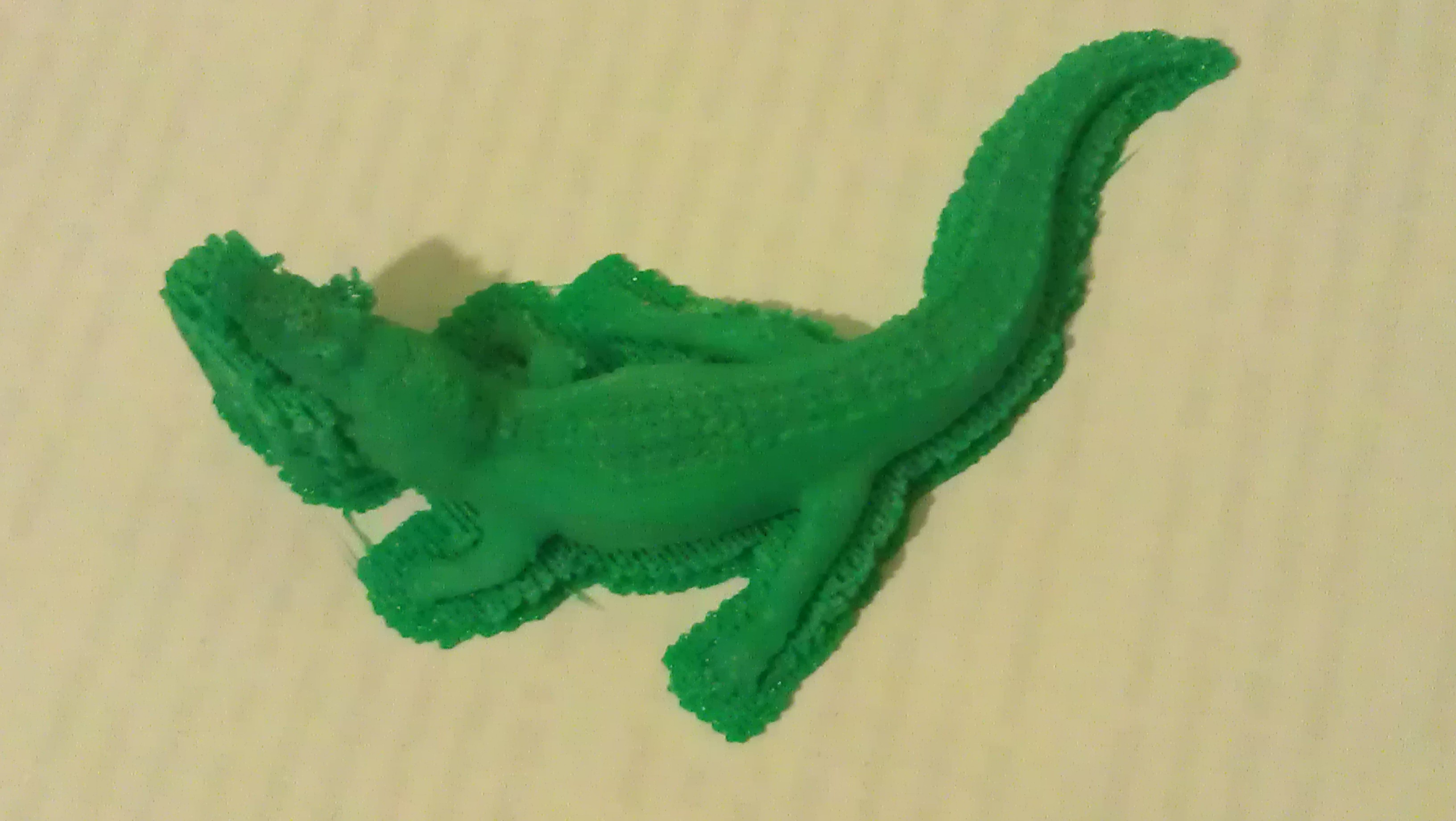

Моделька крокодильчика, хорошее качество 0.1
интересен обширными поддержками (тушка просто лежит в кровати подпорок)

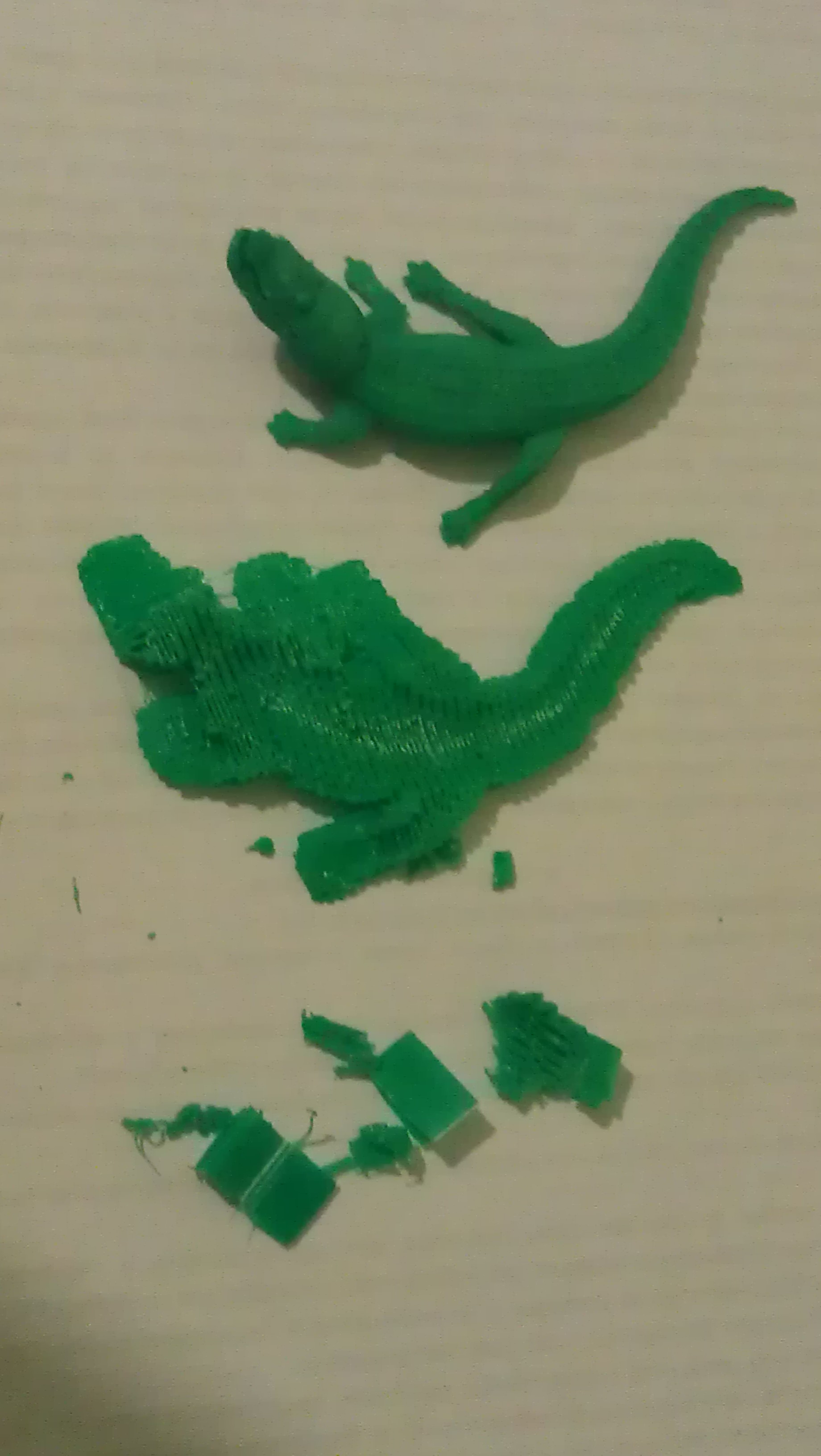

и интересно что удаление саппорт материала было на удивление легким, заняло 1 мин.

Извиняюсь за качество фото - с мобилки

P.S. обратите внимание на щёточку для очистки сопла перед печатью - удобная штука
вот таким кодом я прочищаю сопло
Код: Выделить всёРазвернуть
G28 ; home
G21 ; unit in mm
G92 E0 ; stop extruder
M82 ; use absolute distances
M140 S100 ; set bed temp
G1 F6000
G1 Z10
G1 X140 Y10 Z3
M109 S230 ; pre heat
G1 F1000
G1 X100 E5
G1 X90 E4.8
G1 X50
G1 F6000

Вложения
2012-04-22 02.50.10.jpg
2012-04-22 02.48.11.jpg
2012-04-22 02.45.03.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение Piranha » 24 апр 2012, 11:01

Классный крокодил!
А у меня не всё так гладко, точнее всё совсем не гладко!
Поставил КИСслайсер! слайсит быстро очень, я прям не ожидал!

Но вот при печати странные у меня какието вещи выходят, принтанул "компаньён куб" и вот нижняя часть сеня более менее порадовала,/ по крайней мере стенки получились твердые, на углах конечно капли и неровности но всёже, а вот после появления обратных углов в верхне части началс ужас!!! э та часть напечаталась какой-то рыхлой, отчетливо видны отдельные струны, слои практически неслиплись, в итоге верх от низа отделился в одно касание, но внутри тоже странная картина, смотрите как странно отличается рисунок заполнение верха от низа!!!!
это фото уже после того как я верх от низа оторвал...

что я делаю не так?
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 24 апр 2012, 19:00

с ходу сложно предположить что не так, я думаю промашка с высотой слоя выдавливания.
со временем головка начинает набрасывать слои с высоты
скинь .gcode , я посмотрю
Кстати автор пишет визуализатор путей, в объёме - как в RepetierHost
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение karabas2011 » 24 апр 2012, 19:03

судя по всему слишком высока скорость для данной подачи прутка.
Второя возможная причина - задан слишком толстый слой для такой скорости - экструдер тупо не успевает. Чем толще слой тем больше требуется пропускная способнесть. Либо тормозить.
И остужать соотстветсвенно
Третье - перегрев термобарьера возможно ПЛА попытался затнуться но у него это плохо получилось но флоу таки понизился.
Попробуй ABS.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 24 апр 2012, 21:35

Пожалуй соглашусь с версией уменьшения потока. Из за этого как раз и изменился рисунок заполнения - струны начали натягиваться
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение faeton13 » 25 апр 2012, 13:42

setar писал(а):ответ был вам.
воздуховод должен иметь нижнюю стенку, боковины, с которыми проблем не возникает, и верхнюю крышку, которая должна печататься на подпорках.
так вот, в воздуховоде эти подпорки будут мешаться, и лучше бы их не было.
именно для этого печатаются эти подпорки с растворимым верхом и низом, а при сильно сложном профиле и вся подпорка (без экономии растворимого материала)

наверное у нас разница в терминологии.
я отвечал на этот пост:
Michael_K писал(а):Угу, а потом вы сидите и думаете, нафига нужен растворимый PVA, если внутри домика все равно окажется нерастворимый и невытаскиваемый куб :wink:


если внутри фигуры есть невымываемый объем то мне кажется, что фигура замкнута по периметру и функционально нет разницы заполнена она внутри инфилом или пустотелая.
"глухой воздуховод" это твердотельный цилиндр/паралелипипед. не глухой - труба/короб. в первом случае пофиг что внутри. во втором вымывание поддержки будет проводится без проблем.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 25 апр 2012, 14:04

:D во втором случае поддержки не нужны вообще.
а вообще обсуждение ни о чем
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение Piranha » 25 апр 2012, 14:42

Перегрева термобарьера у меня быть не должно ибо туда отдельный кулер дует!!! На самом деле видимо флоу рейт у меня странным образом изменился!

Вчера наконец-то поставил CURA RC2 и Марлина залил и вуаля! впервые у меня получилась деталь похожая... на деталь!!! :)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: hudbrog - учимся печатать в 3д

Сообщение SavosRU » 25 апр 2012, 16:41

Поздравляю!
А что насчет расслаивания в поперечном направлении? Так же, как перед этим с кубиком? Или удалось победить и "поперек" деталь сломать сложно?
Нет, я понимаю, что сломать можно что угодно :D но думаю вопрос понятен...
SavosRU

Сообщения: 1
Зарегистрирован: 25 апр 2012, 16:35

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 25 апр 2012, 20:21

поперечное чему?
давайте оперировать направлениями вдоль слоя и поперек слоя.

кстати пора провести какие то тесты и исследования на эту тему.
предлагайте эксперименты, только учтите что высота обычно меньше 90 мм и сделать сильно высокий столбик не получится
можно распечатать бруски разных сечений (круг,квадрат,прямоугольник) длинной например 90 и печатанные с удлинением продольно и поперечно слою
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение Piranha » 25 апр 2012, 21:18

Все у меня в этот раз нормально! Ничего не расслоилось!
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: hudbrog - учимся печатать в 3д

Сообщение karabas2011 » 26 апр 2012, 00:17

При расслаивании афигенно помогает строительный фен опосля печати. Я так пару моделей починил - лень было перепечатывать. Главное - не переборщить.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: hudbrog - учимся печатать в 3д

Сообщение FireFly » 26 апр 2012, 00:19

дихлорэтан рулит :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин
