hudbrog - учимся печатать в 3д

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: hudbrog - учимся печатать в 3д

Сообщение =DeaD= » 16 фев 2012, 12:53

Так то - ты :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: hudbrog - учимся печатать в 3д

Сообщение plexiglass » 17 фев 2012, 16:22

setar писал(а):прошивку компилировать мы не умеем, а принтеры 3D продаем...

Не вижу связи. Не обязательно уметь компилировать прошивку, чтобы продавать 3D-принтеры. Продажа - это не производство.
3D-принтеры SibRap по репрап-технологии, печать макетов на заказ, пластик для печати. http://printandplay.ru
Аватара пользователя
plexiglass

Сообщения: 53
Зарегистрирован: 02 янв 2012, 20:33
Откуда: Новосибирск
Skype: andrew_answer

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 17 фев 2012, 19:10

:) есть два пути - реально быть в теме и продавать коробки.
клиенты есть и у тех и других.
первые берут знаниями вторые объёмами продаж с мизерной наценкой.
Клиенты наевшись "дешего но разбирайся сам" рано или поздно приходят к тем кто в теме.

Это личный мой взгляд на жизнь, никому не навязываю :)
но продавать коробки - ой как скучно
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение plexiglass » 17 фев 2012, 20:04

setar писал(а)::) есть два пути - реально быть в теме и продавать коробки.
клиенты есть и у тех и других.
первые берут знаниями вторые объёмами продаж с мизерной наценкой.
Клиенты наевшись "дешего но разбирайся сам" рано или поздно приходят к тем кто в теме.

Это личный мой взгляд на жизнь, никому не навязываю :)
но продавать коробки - ой как скучно


эээ ну это очень упрощенный взгляд. Жизнь, она цветная. Есть производители комплектующих, есть интеграторы (сборочное производство), есть дилеры и субдилеры, есть гаражные коллективы, есть креативные пользователи в конце концов :) и все по-своему интересно.

Сложные агрегаты продают с обучением, специалист выезжает на место покупки и обучает клиента, либо клиент едет и учится в учебном центре продавца. Постепенно начинают использоваться веб-семинары через интернет. Если у клиента проблемы, есть саппорт, который может быть третьей фирмой, ни производством, ни продажами не занимающейся. А еще есть сервис-центры, логистика, службы доставки и прочий аутсорс. И везде есть свои конкуренты, рынки, ниши... На одних знаниях далеко не уедешь, нужны и другие... и знания и люди... как-то так ))
3D-принтеры SibRap по репрап-технологии, печать макетов на заказ, пластик для печати. http://printandplay.ru
Аватара пользователя
plexiglass

Сообщения: 53
Зарегистрирован: 02 янв 2012, 20:33
Откуда: Новосибирск
Skype: andrew_answer

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 29 фев 2012, 11:16

развлекался печатью фигурок
это печать с обдувом и высокой скоростью (h0.3 v200)
для более качественной печати нужно понижать скорость

Добавлено спустя 1 минуту 44 секунды:
ещё в этой модели я просадил вертикальную толщину она 0.8 а нужно 1.1-1.3
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 29 фев 2012, 16:13

Про вертикальную толщину не понял. Ты имеешь в виду w/h?
А вообще зачет, для скорости в 200мм/с результат просто отличнейший.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 29 фев 2012, 16:25

да, w/h
я вообще не очень понимаю какая она должна быть (какая получается когда ставишь 0=auto)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 29 фев 2012, 17:32

Имхо она достаточно фиксированная. Т.е. для сопла в 0.3мм, экструзия в воздух круглой, диаметром примерно в 0.35. Соответственно если ты хочешь слой тоньше - то надо увеличивать ширину, т.е. размазывать сильнее =) Оно очень хорошо должно автоматически этот параметр определять.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 29 фев 2012, 18:05

Кстати не встречалось ли технологии контроля диаметра сопла? У меня makergear, маркированы 0.35 (точнее просто"35"), но мало ли
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 01 мар 2012, 00:59

не, не встречалось. насколько я понимаю, диаметр сопла - только верить производителю

Добавлено спустя 2 часа 56 минут 49 секунд:

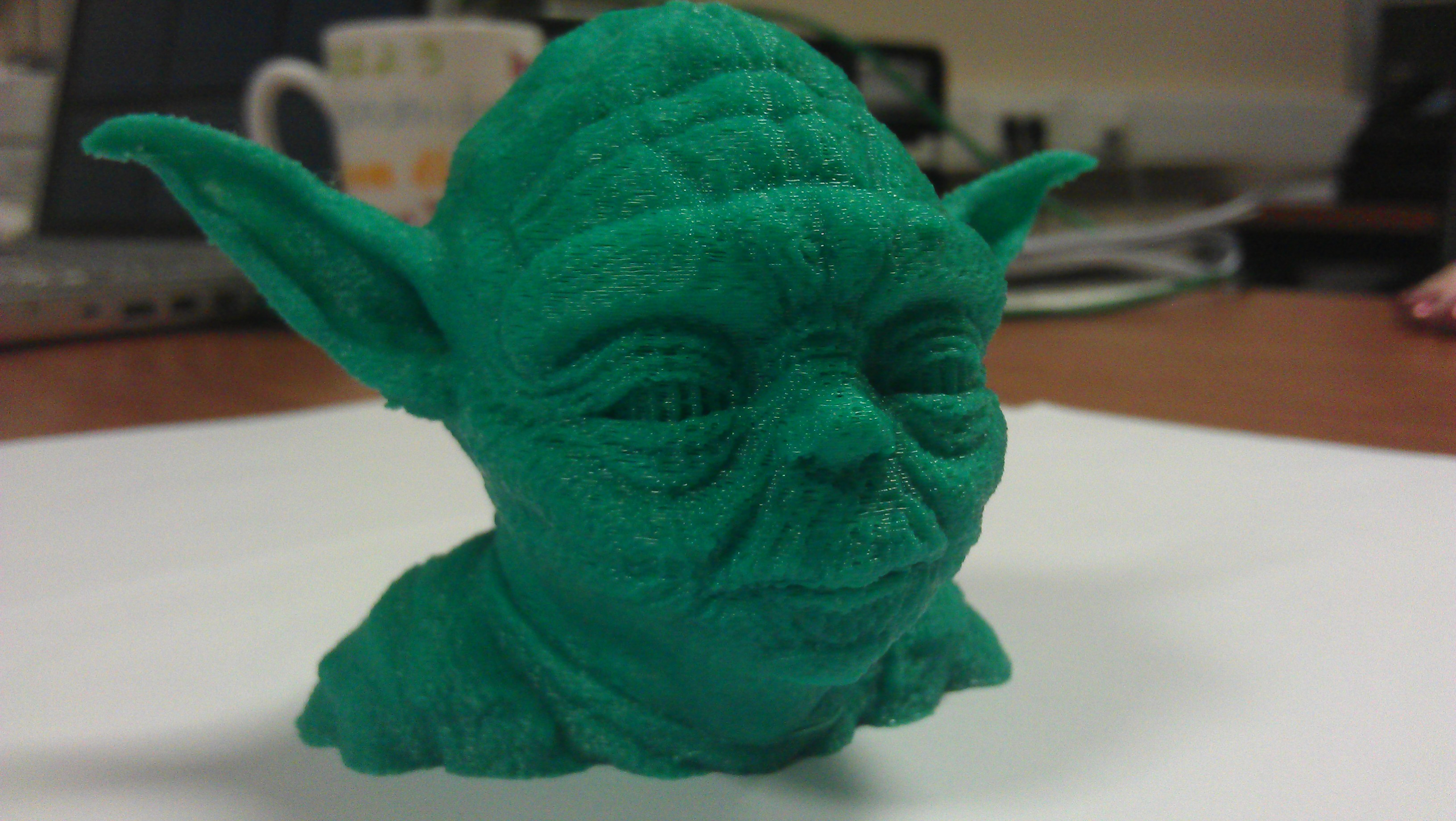

Посмотрел на setar'а и тоже напечатал йоду =) Слой 0.2, скорость 50мм/с, инфил 0, 2 периметра(высота модели около 70мм, время печати где-то 1 час 20 минут). Дырки - косяки печати без заполнения.. Завтра попробую напечатать слоем 0.1 и скоростью в 70мм/с

Пока печатал - наткнулся на смешную штуку. При печати периметра первого слоя - температура экструдера просела на 20 градусов и печать обломилась(экструдер начал пропускать шаги). Поднял температуру до 230 градусов, на первом слое опять просело, а потом вернулось постепенно до 230 и напечатало нормально. Видимо параметры PID'а надо подкрутить, не успевает быстро среагировать на просад температуры..
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение setar » 01 мар 2012, 01:16

0.2 красивенько получается это с охлаждением ?
пид крутить удобно посредством QTMarlin

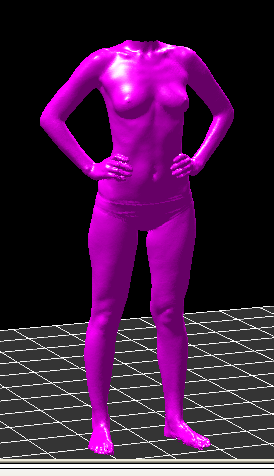

я сейчас над другой моделью бьюсь, уже раз 10 начинаю с начала:
Вложения
full_body_005.stl
(23.45 МиБ) Скачиваний: 323
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 01 мар 2012, 01:56

Да, где-то раньше в этом блоге описано как у меня охлаждение сделано. А т.к. печатаю я на мейкерботе (если его еще можно так назвать), у меня не марлин нифига и его тулза не уверен что подойдет.. вообще, надо почитать про пид-алгоритмы =)
А модельку твою завтра опробую, почему бы нет )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: hudbrog - учимся печатать в 3д

Сообщение fivus » 01 мар 2012, 09:10

hudbrog писал(а):не, не встречалось. насколько я понимаю, диаметр сопла - только верить производителю
Щупом проверьте. Нужен микрометр и рыболовная леска (обязательно мононить а не плетенка) Можно еще померять хвостовиком или обломком сверла но вариант с леской предпочтительней -если что леску можно потом в сопле расплавить а с металлом легко чижа посадить. Леска 0,35 (на самом деле 0.34+-0.01) будет проходной, 0,4 (0.39+-0.01) не проходной. Усилий никаких прилагать нельзя-должно проходить без усилий!!!
Если будет заходить но туго - меряйте диаметр того места до которого прошло в отверстие и можете получите точный диаметр добавив к полученным значениям на микрометре 0,01 (учитываем упругость материала лески).
P.S. В заводских условиях отверстия высокой точности менее 0,5 меряют как правило способом измерения расхода (пневмо либо вода). Либо специально калиброваным полимерным щупом. Но последние стоят несколько не гуманно.
fivus

Сообщения: 23
Зарегистрирован: 12 фев 2012, 17:50

Re: hudbrog - учимся печатать в 3д

Сообщение Myp » 01 мар 2012, 10:08

на сканер вместе с штангенциркулем и в фотошопе линейкой :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: hudbrog - учимся печатать в 3д

Сообщение hudbrog » 02 мар 2012, 01:41

setar писал(а):я сейчас над другой моделью бьюсь, уже раз 10 начинаю с начала:

Да, хитрая модель оказалась.. половину вечера пробился над тем, чтобы убрать из нее самые основные косяки. С этим вроде вышло - она теперь manifold, без лишних дырок, удвоений вертексов и прочей вредной фигни. Заодно полигонаж чуток уменьшил (в 10 раз =))
Если хочешь - вот тут можно взять, она по крайней мере печатается =) http://dl.dropbox.com/u/425113/fb8.stl

А дальше при печати возникает упс - надо суметь подобрать температурный режим. И вот с этим у меня как-то не пошло =( Три попытки - во всех слишком много ooze'а, а когда начинает печатать руки и вовсе все портица =( Надо сильнее охлождение приделать...
А еще slic3r добавил параметр температуры в настройки, который подставляет в гкод, и у меня он почему-то стоял в 200 градусов, из-за чего собственно у меня и создавался эффект проседания температуры экструдера вчера. И сегодня тоже =)

А еще я седня перешел с ABS на PLA. Ну, по крайней мере постарался перейти. PLA 4043D от мейкергиров, приятного оранжевого цвета =) Вот кто еще раз скажет что PLA надо печатать меньшей температурой - можно смело плевать в лицо. Как-то экструдироваться оно начинает в районе 210-215, стабильно - ближе к 230...
При этом зараза не отвердевает чертовски долго после этого..
Калибровочный куб напечатать получилось, с теткой пока не очень =) Но я думаю я его победю еще )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей
