Анонс - модуль управления мелкими роботами.

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Что из возможностей мне нужно?

Хочу такую плату!
23
13%
Открытый код прошивки МК
18
11%
Возможность управления по bluetooth с планшетов, ПК, не(оу)тбуков, сотовых телефонов и т.д.
21
12%
Возможность интеграции с роутерами под управлением or-wrt и управление по wifi
15
9%
Возможность написания несложных программ на ассемблер-подобном языке
12
7%
Отладчик несложных программ на ассемблер-подобном языке
9
5%
Поддержка датчиков и исполнительных устройств по шине i2c
17
10%
Телеметрическая информация - напряжение бортовой батареи, значения с датчиков
24
14%
Телеметрическая информация - значения с датчиков
11
6%
4 входа/выхода GPIO
3
2%
8 входов/выходов GPIO
4
2%
12 входов/выходов GPIO
14
8%

Всего голосов : 171

Re: Анонс - модуль управления мелкими роботами.

Сообщение Duhas » 18 сен 2012, 22:04

elmot писал(а):
Duhas писал(а):диодик на питание проца и блюпупа, отвязать от питания движков

Отвязано фильтром ЭМИ и кондюками.

ферритовая бусина? ежели хватает и на макете все ок - я не против )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Анонс - модуль управления мелкими роботами.

Сообщение elmot » 18 сен 2012, 22:11

на макете навесная бусина, никаких проблем не было.
на плате - smd. по ТТХ должна быть не хуже.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Анонс - модуль управления мелкими роботами.

Сообщение Кита » 18 сен 2012, 22:45

А можно схему подключения бусины, пожалуйста?
Куда она ставится?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Анонс - модуль управления мелкими роботами.

Сообщение elmot » 19 сен 2012, 01:42

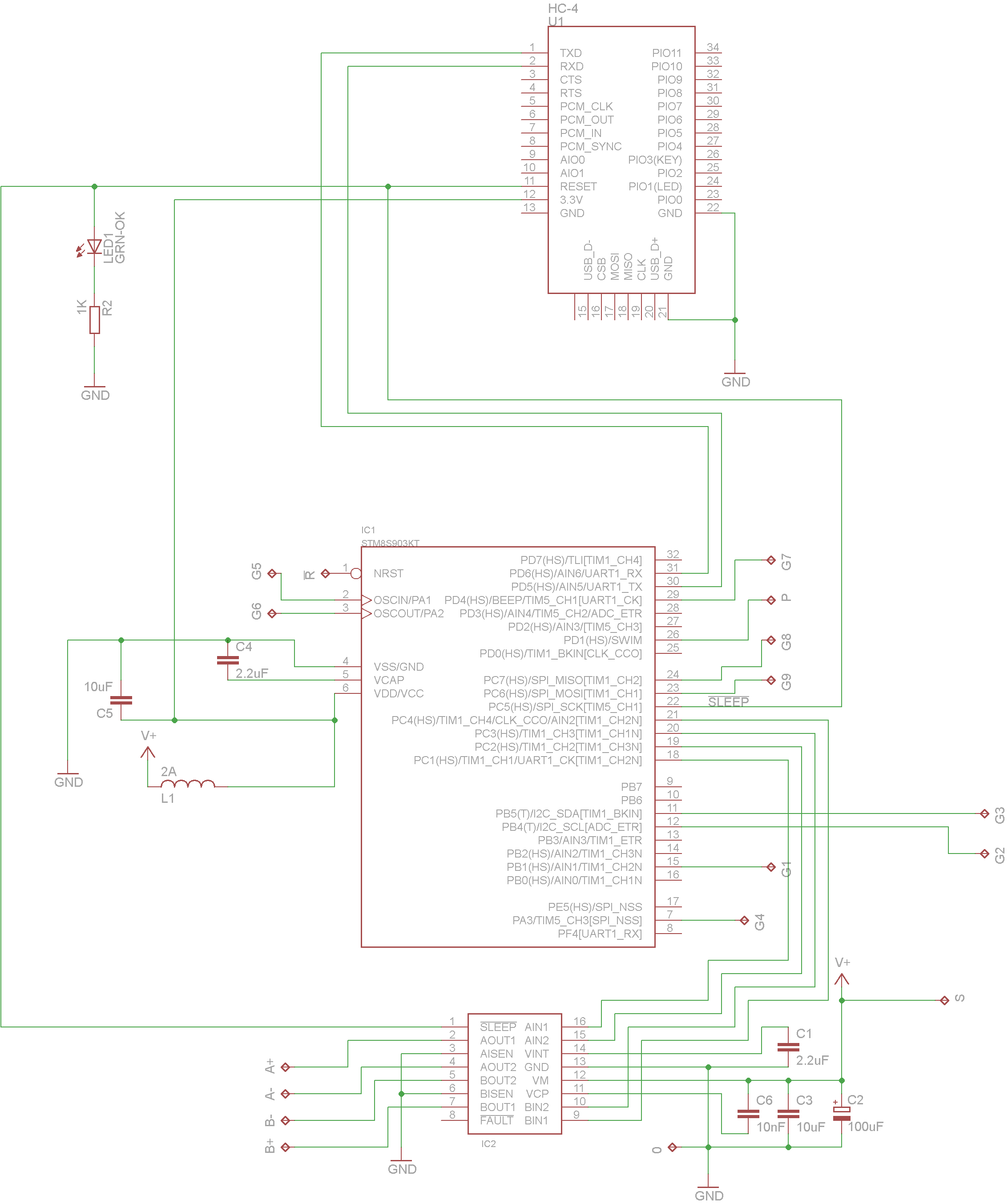

Публикую схему
Вложения
Собственно схема
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Анонс - модуль управления мелкими роботами.

Сообщение Radist » 19 сен 2012, 02:15

На модульке 13 ножку землить не надо?
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Анонс - модуль управления мелкими роботами.

Сообщение Кита » 19 сен 2012, 02:21

Спасибо за схемку
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Анонс - модуль управления мелкими роботами.

Сообщение elmot » 19 сен 2012, 02:29

Radist писал(а):На модульке 13 ножку землить не надо?

Необяз. Там 3 земли, соединены внутри модуля.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Анонс - модуль управления мелкими роботами.

Сообщение legion » 19 сен 2012, 03:09

Извиняюсь за оффтоп и глупый вопрос, а в чем схема нарисована?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Анонс - модуль управления мелкими роботами.

Сообщение Кита » 19 сен 2012, 03:11

eagle
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Анонс - модуль управления мелкими роботами.

Сообщение MegaBIZON » 19 сен 2012, 04:30

Я ещё понимал бы чё.. Но вроде нравицца :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Анонс - модуль управления мелкими роботами.

Сообщение elmot » 19 сен 2012, 13:46

Ушедшая в заказ плата. Чуть-чуть изменил фрезеровку. Теперь для отделения рамки должно быть достаточно перекусить бокорезами 2 вехних мостика, после чего аккуратно обломить 2 нижних.

Теперь и в новой упаковке!
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Анонс - модуль управления мелкими роботами.

Сообщение MegaBIZON » 19 сен 2012, 15:30

Клёвая, маненькая такая ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Анонс - модуль управления мелкими роботами.

Сообщение elmot » 19 сен 2012, 15:39

Ага, вкусненькая, зелененькая, сбоку ободочек такой, пиу-пиу, так и хочется к ней ножки приделать, правда?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Анонс - модуль управления мелкими роботами.

Сообщение MegaBIZON » 19 сен 2012, 15:57

дыа :roll:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Анонс - модуль управления мелкими роботами.

Сообщение Pirate » 19 сен 2012, 16:43

Если бы в таком размере сразу шел микро юсб порт для прошивки, и wifi, было бы супер ))
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса
