Re: Пришло время убирать !!!

Сообщение Radist » 30 ноя 2011, 20:21

Сомнения были только в "угле атаки", ведь мне придется поставить его наоборот.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Vovan » 30 ноя 2011, 20:30

ИМХО это не принципиально. Ведь бот и вперед и назад должен уметь ездить, причем без потери каких либо преимуществ...
Опа! Дык ведь повторяю слова Radist-a :oops:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Пришло время убирать !!!

Сообщение Radist » 06 дек 2011, 21:49

Продолжаю проектировать бампер, делаю потихоньку детальки, дошел до пружин и возник вопрос. За основу бампера я взял бампер от QQ-02. Состоять он будет из трех "шпангоутов", "обшивки" и ребер жесткости, должен выйти прочным, жестким и легким. А вопрос вот в чем. Если пружины будут очень жесткими, то робот не сможет нажать бампером. Если пружины будут слабыми - соответственно пружины не смогут отжать бампер. Вот я жму пружины и чувствую: если слабо нажать - то и сила отдачи слабая, если сильно - отдача сильная. Понятно, что придется подбирать жесткость пружины, пока вижу способ в изменении ее длины (так можно увеличить жесткость). Как нужно настраивать датчики: чтобы срабатывание было в самом конце хода бампера? При работе пружина будет постоянно подгружена? То есть никогда не сможет распрямиться до конца? Есть ли еще способы изменить жесткость пружины, но не очень сильно? (думаю что можно нагревом, но так можно погубить пружину, да и две одинаковые так вряд ли можно сделать). Вот такие пока затруднения.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение yak-40 » 06 дек 2011, 22:27

Radist писал(а):Есть ли еще способы изменить жесткость пружины, но не очень сильно?

Увеличивая диаметр пружины, можно уменьшить её жесткость и наоборот.
Radist писал(а):думаю что можно нагревом

Ни в коем случае. Ты её "отпустишь" и она потеряет свойства.

Добавлено спустя 2 минуты 9 секунд:
Radist писал(а):Как нужно настраивать датчики: чтобы срабатывание было в самом конце хода бампера?

Думаю наоборот, чем раньше сработает датчик, тем лучше(для бампера и для мебели :D )
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Пришло время убирать !!!

Сообщение Radist » 07 дек 2011, 07:25

Бампер должен решать две противоположные задачи: надежно перекрывать щель оптрона, чтобы было четкое срабатывание при контакте бампера и препятствия; также надежно открывать щель оптрона, когда от препятствия отъехали. Если слабо нажали и датчик сработал - у пружины может не хватить сил вытащить бампер на место. Так что тут есть над чем подумать, нужна какая-то регулировка. Делать ее жесткостью пружины сложно, есть еще способы?

И еще вопрос в догонку: у меня пружины на сжатие (расстояние между витками), а по логике работы они будут растягиваться. Можно их ставить?
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Gelios » 07 дек 2011, 10:25

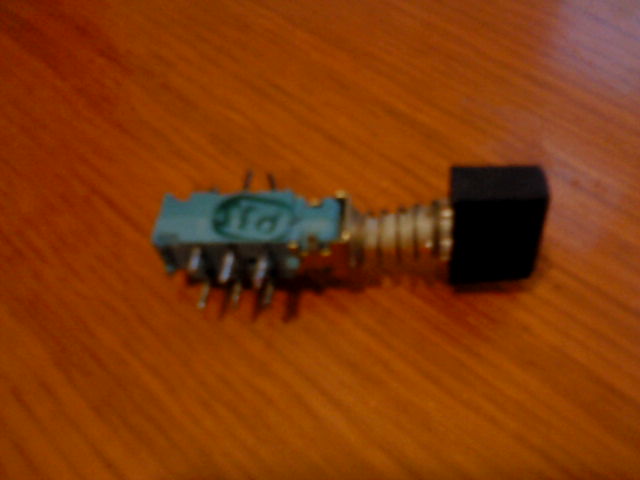

Radist , если помните я тоже повторял бампер от RV-2 , только при конструировании допустил ошибку , которая потом сыграла злую шутку . Во общем бампер был тогда еще раз доработан и хорошо срабатывал . Но из за того что по конструкции там могли стоять только 4 пружины , то робот должен был приложить достаточно усилий чтобы активировать бампер при встречном препятствии , при боковом таких проблем не было . Пружины можно взять из старых выключателей , сами пружины довольно мягкие . Вот фото :
Вложения
Любая высокоразвитая технология похожа на волшебство
Gelios

Сообщения: 219
Зарегистрирован: 16 июл 2010, 16:25
Откуда: Беларусь , Минск

Re: Пришло время убирать !!!

Сообщение yak-40 » 07 дек 2011, 10:39

Radist писал(а):Если слабо нажали и датчик сработал - у пружины может не хватить сил вытащить бампер на место

Такого не должно быть впринципе. Если не возвращается, значит где-то задевает или расклинивается.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Пришло время убирать !!!

Сообщение Radist » 07 дек 2011, 12:07

Или просто силы не хватает. Сперва ведь выбирается слабина, "люфт" пружины.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение yak-40 » 07 дек 2011, 12:51

Radist писал(а):Сперва ведь выбирается слабина, "люфт" пружины.

Наоборот, пружина должна кроме всего прочего выбирать(компенсировать) люфт всей конструкции.

Добавлено спустя 5 минут 9 секунд:
Иными словами, пружина должна постоянно работать.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Пришло время убирать !!!

Сообщение Radist » 07 дек 2011, 13:44

Купил П2К, достал две пружины на сжатие. В общем поставлю их, и чтоб работали на сжатие. Вроде должно получиться.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Myp » 18 дек 2011, 20:31

кстати... турбины можно просто напечатать...
http://www.thingiverse.com/thing:13188
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пришло время убирать !!!

Сообщение Vovan » 18 дек 2011, 22:22

ага, очень "просто" :D (сркзм)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Пришло время убирать !!!

Сообщение Radist » 19 дек 2011, 19:53

Работаю над бампером, попробую объяснить мою проблему. У меня бампер ходит по двум направляющим, при срабатывании он приближается к двум щелевым оптронам, перекрывает щель и готово. Это если точно спереди нажать. У меня оптрона два, я еще хочу знать с какой стороны нажали. Степень свободы позволяет, НО при этом край бампера со "шторкой" идет по дуге, и перемещение больше ширины щели оптрона. Как быть? Гибкую шторку ставить не хочется. Есть одна неясная мысль - сблизить датчики, меньше радиус - меньше линейный размер дуги. Но пока не придумывается до конца.
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Пришло время убирать !!!

Сообщение Vovan » 19 дек 2011, 21:51

"Лучше один раз увидеть, чем и т.д..." (с)
Хоть корявый, но рисунок хотелось бы увидеть, очень сложно что-то подсказать по словесному описанию. Словесным описанием можно дополнить, но рисунок (эскиз) - необходим :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Пришло время убирать !!!

Сообщение Radist » 20 дек 2011, 05:36

Зеленый пластилин - места шторок, ширина стеклотекстолита в этом месте 123 мм, база между направляющими 80 мм, ход бампера по прямой 10 мм, глубина щели 6 мм, ширина 5 мм.
Вложения

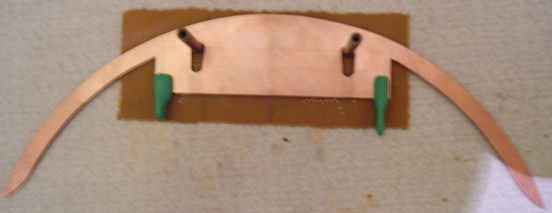

Бампер не нажат

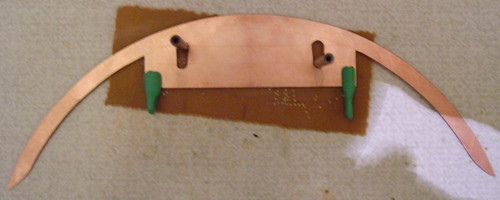

Нажали спереди

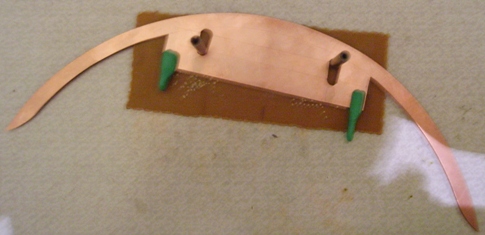

Нажали слева

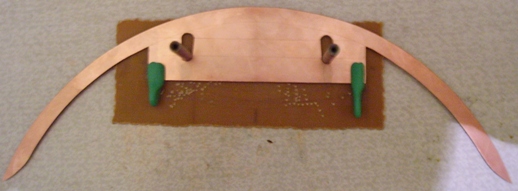

Нажали справа
Аватара пользователя
Radist

Сообщения: 2254
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
