Электро-щетка

Здесь расположены обсуждения и проекты, которые с точки зрения администрации форума представляют наибольший интерес.
Правила форума
В этом форуме новые темы не создаются, однако обсуждение допустимо.

Re: Электро-щетка

Сообщение Vovan » 18 янв 2010, 21:32

Во-во! именно такую форму пытается сформировать пылюка... Походу нужно не только фильтр увеличивать, но и контейнер уменьшать... :( ... опять переделка...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Электро-щетка

Сообщение yak-40 » 18 янв 2010, 21:37

Ну можно не уменьшать, а вытянуть в длинну, всмысле в ширину, вдоль жерла.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Электро-щетка

Сообщение Vovan » 18 янв 2010, 21:41

я бы и рад :) да рамки имееются :( ... - превысить 90мм высоты... правда я енти рамки сам себе установил (ну чтоб бот под диван лазал :wink: )...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Электро-щетка

Сообщение yak-40 » 18 янв 2010, 22:31

Ненене! в высоту не надо :) Я предлагал в ширину увеличить...

Добавлено спустя 9 минут 9 секунд:

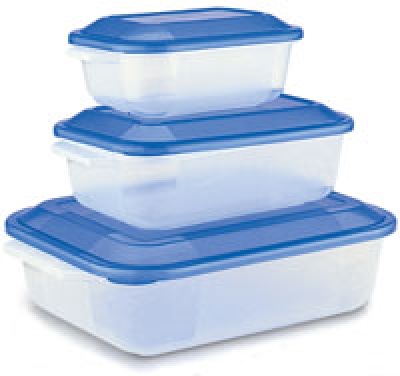

А пылесборник хорошо сделать из пищевого контейнера. Только не одноразового, а из такого, который для СВЧ печек. Можно подобрать подходящий по размеру, легко открывается для чистки, и достаточно прозрачный для контроля заполнения :)
Ну что-то типа этого:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3029
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Электро-щетка

Сообщение Vovan » 18 янв 2010, 23:00

Спасибо :) вариант хороший, я его рассматривал ваще-то (мне его мои домашние советовали :wink: ), но остановился на коробке для CD дисков - меньше углов :) и открывается\закрывается клёво и по габаритам намано - если полный забить огого скока грязи надо! Думаю диаметр фильтра в 2 раза увеличить: щас он 45мм, а будет 90 (при диаметре коробки 120мм)...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Электро-щетка

Сообщение SMT » 19 янв 2010, 00:01

прикидывал как можно натянуть полоску одноразового фильтра (например из туалетной бумаги), чтобы ничего вытряхивать-чистить не нужно было.
Типа такой конструкции

Между двумя гребенками пропустить и натянуть между ними, а после чистки убрать гребенки, открыть и выкинуть бумагу.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Электро-щетка

Сообщение Myp » 19 янв 2010, 10:21

и сделать автонатяжку
конец рулона туалетной бумаги зажимаем, и штырьки туда сюда начинают двигаться поочереди складывая бумагу в натянутую гармошку :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Электро-щетка

Сообщение Алексей » 19 янв 2010, 13:56

SMT писал(а):Типа такой конструкции


Главное, в такой конструкции нет проблемы с чисткой контейнера. Выключил вентилятор и мусор аккуратной кучкой высыпался под пылесос. Главное - успеть газетку под него постелить. :D
Алексей

Сообщения: 152
Зарегистрирован: 12 дек 2009, 23:44
Откуда: Киев
ФИО: Алексей Диомидов

Re: Электро-щетка

Сообщение Myp » 19 янв 2010, 16:17

зачем подстилать
пусть выключает вентилятор только когда на докстанцию заезжает )
будет понтовая самоочистка)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Электро-щетка

Сообщение Romer » 19 янв 2010, 16:23

клево! заехал на станцию, покушать, и, извините, погадить.
хочу гексапода, пылесос и леталку
Romer

Сообщения: 62
Зарегистрирован: 22 окт 2009, 17:46
Откуда: Украина, zp-city
прог. языки: с++

Re: Электро-щетка

Сообщение Ant0ny » 21 янв 2010, 17:49

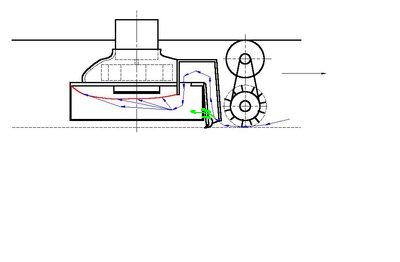

Vovan писал(а):Т.е. если я фильтр поставлю примерно как показано красным, картина распределения пыли улучшица? :)


to Vovan: а что мешает сделать вход в пылесборник внизу? Я зеленым цветом "пропилил". Ведь тогда сопротивление потоку уменьшится.
Вложения
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Электро-щетка

Сообщение Vovan » 21 янв 2010, 20:27

вообще-то нежелательно, т.к. это съёмная часть контейнера, да и непринципиально это - сопротивление рояля как такового не играет, резалт то не изменится - пыль всё равно забьёт фильтр, а суть моего вопроса в том и состоит: как не упростить, а усложнить проход грязного воздуха к фильтру, но не тормозить его... а пока продолжаю эксперименты с размерами и структурой фильтров, т.к. остальная конструкция вполне устраивает по качеству уборки...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Электро-щетка

Сообщение Ant0ny » 22 янв 2010, 11:57

Vovan писал(а): а суть моего вопроса в том и состоит: как не упростить, а усложнить проход грязного воздуха к фильтру,

IMHO усложнять лучше уже внутри пылесборника, чтоб не весь мусор на фильтр летел. Устроить ему циклон, например.

Vovan писал(а): остальная конструкция вполне устраивает по качеству уборки...

А как с крупными фрагментами? Кусочки грязи с ботинок, конфеттИ, мелкие бумажки, как у SMT проходят через "хоботок"?

Я тут подумал: может это слишком? Не у всех ведь "полный ассортимент" в квартире. У меня, к примеру, черная немецкая овчарка в квартире, поэтому основное содержимое пылесоса - шерсть. На трубе (обычного, не робо) пылесоса дополнительный циклонный фильтр, который за одну уборку до 10 раз опорожнять приходится, а тонкой пыли и пол-бункера не набирается.
Могу продавать шерсть - ведро в неделю, немытая, несжатая, черная :roll:
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Электро-щетка

Сообщение Vovan » 22 янв 2010, 12:11

ну перечисленная грязь через хобот проходит легко, если проходит по габаритам - не вопрос - все что щетка подцепила, обязательно летит внутрь (площадь сечения воздуховода=const по всей его длине)... Конечно, мет. гайки, шайбы, монеты - нет...
Я несколько раз переделывал конструкцию, т.к. именно качество оставленной после пылесоса поверхности меня не устраивало. Сейчас - устраивает все, кроме того, что быстро забивается фильтр и тяга всасывания резко падает...
Поэтому уперся в конечный пункт: размер\качество фильтра+размер\конфигурация контейнера... возможно циклон спасет, но хотелось бы проще :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Электро-щетка

Сообщение Vovan » 22 янв 2010, 18:26

Ура! Большой фильтр спас положение! Спасибо Yak-40 за подсказку :good:
Поставил фильтр (попался респиратор, из него и сделал) во всю CD коробку, теперь пыль и грязь по всей коробке, почти равномерно распределяется... :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
