Re: taimag - на пути к просвещению.

Сообщение Radist » 11 дек 2010, 11:48

Диод - не резистор, у которого сопротивление в разные стороны разное. Это слишком упрощенный подход. Для прозвонки диодов на мультиметре есть специальный режим, значок диода нарисован. При этом режиме щупы - выходы генератора тока 1 мА. То есть мы видим падение напряжения на диоде при токе 1 мА. При прямом включении это примерно 0,7 В. Поскольку обратный ток обычно меньше 1 мА, то при обратном включении мы видим зашкал. Подозреваю что вы проверяли свои диоды Цэшкой. Так вот эти показания говорят о том, что диоды в полном порядке.

А насчет программы - надо сперва схему привести. Если она и была раньше - не можем же мы помнить об этом.
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 11 дек 2010, 19:00

Схема вот:

http://robozone.su/2008/04/09/modul-ik- ... p2136.html
Только переразведено для TSOP4836

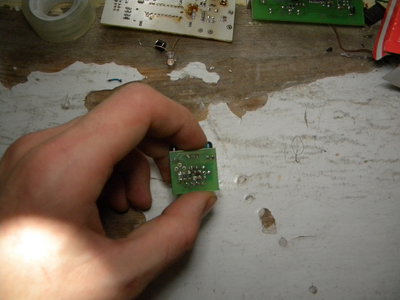

Вот хреновые фотки чего получилось )) Кстати по схеме там электролит нужно на 10uF но у тебя такого не оказалось, заменил двумя (в 2 этажа напаял) керамическими по 4.7uF )))) Не знаю можно такое делать или нет, но вроде что-то похожее по мощи.

P.S. спаяно нормально, просто на фотке как будто говняная пайка, на самом деле все рвно и ещё, я там Транзистор не впаял ещё на фотке )
Вложения
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Radist » 12 дек 2010, 14:02

Подумайте сами, ответили вы на мой вопрос или нет. Вам нужна прога для микроконтроллера. А приводите схему датчика. К какому МК, к каким ногам датчик подключается, какая тактовая у МК, как хотите визуализировать факт наличия препятствия?

ЗЫ. С диодом разобрались?
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 13 дек 2010, 00:23

С диодом разобрался )) А вот о схеме - на какую ногу запрограммируете - на ту и будет. У меня АТМЕГА16, частота 1 МГц, так как с фьюзами баловаться ещё не начинал. Мне бы просто протестить саму схему, работает или как. Что бы оно например так:

Зацепить это дело(То есть задавать частоту) на ногу PIND0, и слушало(когда частота обнаружиться) на PIND1, и что бы если есть препятствие, но на ноге PIND2 появлялась 1, то есть туда светодиод засунуть, что бы загорался. Вот и вся схема, не знаю что тут рисовать.
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение taimag » 15 дек 2010, 19:11

Может есть где уже готовую взять? Пните пожалуйста в нужном направлении. Интересно просто работает то что я спаял или нет.


Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Radist » 16 дек 2010, 07:57

Пинаю - лететь недалеко :D
wiki/ИК_локатор_Робоклуба
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 17 дек 2010, 11:14

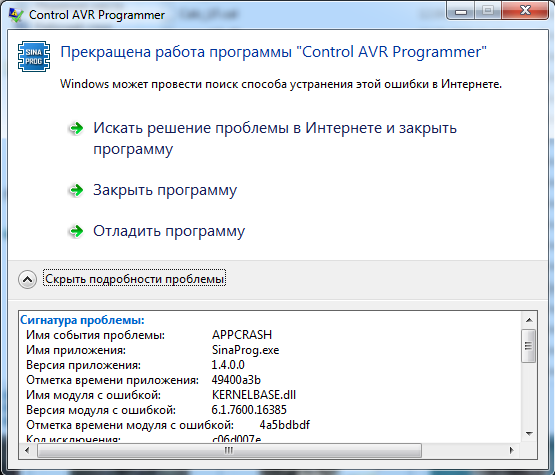

В общем переустановил винду, и у меня перестала запускаться синапрога. Выдает вот такую фишку:

В общем хз что делать, пробовал и режимы совместимости, и скачать наново ту библиотеку, даже ещё 2 раза винду переставлял (да, знаю, но что поделать, нужна мне синапрога и все!) в общем подумал я немного и придумал! ) А почему бы не написать самому оболочку? Что бы дял начала программа генерировала строку для запуска дудки? Например выбираем контроллер, выбираем скорость, выбираем читать или писать будем память (фьюзы пока трогать неохота) и жмакаем по кнопке, оно быстренько подумало и выдало строку для запуска дудки, а то и ещё лучше, запустило дудку с такими параметрами ) Во как прикольно было бы ))

Как думаете сложно ли такое реализовать?
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Radist » 17 дек 2010, 13:38

Так ведь вроде есть и другие графические оболочки для дудки, вроде Шелл называется или как-то так. Погуглил и вот навскидку
http://www.myrobot.ru/wiki/index.php?n= ... MyPROGGER4
http://kazus.ru/forums/showthread.php?t=11430

Может быть эта ссылка поможет починить сину.
http://easyelectronics.ru/sinaprog-graf ... l#more-295
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 18 дек 2010, 00:42

Дудку отремонтировать не удалось. Диагноз: "Дудеть не будет". Поставил ради этого виртуальную тачку c XP, так оно и там не запустилоь. В общем зрен его знает что случилось, винда с того самого диска ставилась что и в тот раз, когда дудка ещё дудела. А теперь вот хз. Нашел много оболочек, но они заточены под определенный программатор, и переделать не получаеться (((
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение taimag » 18 дек 2010, 04:56

Теперь появилось 2 вопроса:

1) Как запустить из своей программы другую программу?

2) Как перехватить то что та программа будет отвечать?

P.S. Для дудки хочу замутить оболочку. Помню кто-то мне про лампочки задачу задавал на 16 метров. Может поможешь?
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 18 дек 2010, 05:27

писать на чем собрались?
ну продиагностируйте же ошибку - дудка из командной строки работает? Нет? Что говорит?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: taimag - на пути к просвещению.

Сообщение taimag » 18 дек 2010, 05:32

Писать собрался на том что умею, а так как умею мало то решил написать при помощи MFC, ведь знаком с С++. Дудка то работает, но каждый раз через батник и т.д. париться мне не идет. Sinaprog, оно прям при запуске, ещё ничего не выдало, а уже ошибку нарисовало, я уже все обновы для винды поставил, запуски без проверки подписи драйвера, отключил контроль учетных записей, запуск от дминистратора.... и ничего (((
Хочу просто сделать пародию на синапрогу, что бы оно просто генерировало командную строку и запускало дудку. И если реально, то перехватывало то что дудка отвечает.

1) При старте прогарммы есть поля в которые нужно занести данные, я знаю можно обработчик событий сделать, но мне нужно что бы ничего не нажимая, оно считало с файла, и записало в поле вывода. Тут только через шаблон получается делать нужно?

2) Как запустить из своей программы другую программу?

3) Как перехватить то что та программа будет отвечать?
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение taimag » 18 дек 2010, 09:47

с первым вопросом разобрался )
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Michael_K » 18 дек 2010, 15:10

Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: taimag - на пути к просвещению.

Сообщение taimag » 27 дек 2010, 00:53

В связи с тем что я нашел именно ту оболочку, которая мне нужна (покруче чем синапрога) то не вижу смысла писать свою, Тем более скоро сессия. Может когда-нить и допишу. Щас вот решил спаять все что недопаял и проверить как работает )
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)
