Re: taimag - на пути к просвещению.

Сообщение taimag » 21 ноя 2010, 18:05

Кстати мне без разници что сначала сть чай или суп ) Я и мясо с "птичьим молоком" ем - ноХВеты такие)) И борщ с сахаром, и кстати было дело сверчка(такие в хату залазят и цвиркают с*ки) съел. Кстати на вкус очень даже ничего, да и ем не 1-2 раза в день. Так что про обед-все нормально, я не переборчивый, ток не подумайте что говном питаюсь)) Просто непереборчивый )

Так как поменять в студии частоту - это одно, это симуляция, а прошивать - это другое, и это уже не такая большая проблема, тем более про частоту симуляции мне некто ничего не сказал.

А как сделать прогу - это другое, тем более что тоже никто ничего не сказал...

Скажите как Мне сделать програмную задержку для МК? Что бы дерктиву менять и все нормально было стандартно 1с Задержки?

Добавлено спустя 2 часа 56 минут 33 секунды:
Кстати, так как у меня ежу есть какой ни какой программатор, Есть TSOP4836, есть ИК светодиоды. Может ли кто пнуть в нужно направлении по поводу создания ИК бампера (я так понял что можно и ИК дальномер сделать, токо вот как не знаю), в плане как реализовать на схеме посылку пачек импульсов, что бы не трогать МК, и все это на асме согласовать с МК что бы ему что-то сообщало, конечно бред, но думаю вы поймете что я хочу узнать ) Если есть кто с опытом в этом деле - буду очень благодарен за помощь.

Добавлено спустя 1 час 29 минут 12 секунд:
Нашел вот такую вот штуковину: http://robozone.su/index.php?newsid=22

Вопрос, у меня есть М74НС00BL и это по ходу не может заменить 74НС00 да? Но а вообще эта хреновина может использоваться?
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: taimag - на пути к просвещению.

Сообщение Radist » 21 ноя 2010, 21:38

Очень уж ваши вопросы из разных областей. Сперва по поводу асемблера. Вот вы спрашиваете как написать задержку на 1 секунду, как работать с директивами, где что задается. Если вам дадут готовую программу - у вас вопросов возникнет еще больше. В сети есть курсы для новичков по изучению асемблера авр, например у авр123, у ДиХалта (DiHult - вроде бы). Там вы найдете ответы на все вопросы. Вы ведь не ожидаете, кто ктото будет писать для вас курсы прямо сюда? Здесь можно только получить короткий ответ на четкий вопрос.

Теперь по ИК дальномеру. Тема избита, про него не писал только ленивый, на форуме куча инфы. Локатор сделать реально, дальномер - нет, поскольку есть зависимость от поверхности отражения. В схеме по ссылке для настройки нужен частотомер (или осциллограф, но им частоту подстроить труднее). Насчет заменяемости микросхем: находите даташиты на обе микросхемы и сравниваете. На первый взгляд по функциональному назначению микросхемы идентичны, отличия могут быть в деталях.
Аватара пользователя
Radist

Сообщения: 2238
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: taimag - на пути к просвещению.

Сообщение taimag » 23 ноя 2010, 05:08

Короче решил попробовать сделать USBBit 1.0 версии, и оно по началу не помогло, все равно не работало, НО сегодня я был пьян и сдаваться так просто не собирался.Немного помудрив с драйверами, понял что виноваты не они, немного помудрив со схемкой понял что спаяно хоть и криво, но все как положено, потом я подумал что нужно ещё немного накатить, и таки накатил, пришел назад к этой схеме, посмотрел на неё, решил что я мало накатил, но, может дудка кривая или сама консольная строка которая её вызывает кривая, помудрил немного, и получил вот такую строку:

avrdude.exe -p atmega16 -c usbbit -P ft0 -B 4800

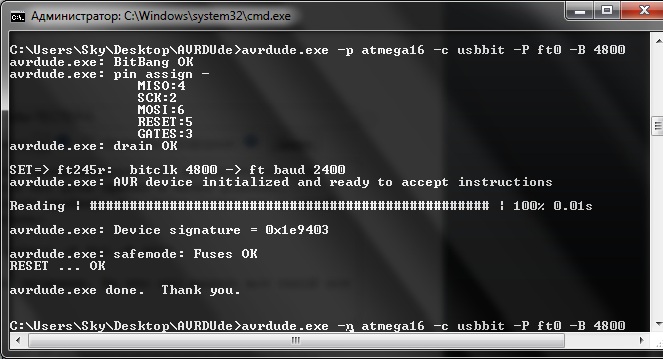

И ответ:
