Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 13 дек 2010, 22:49

:Yahoo!: Сделал себе новогодний подарок, или подарок на днюху, к днюхе ближе на пару дней, но она уже была...

итого:

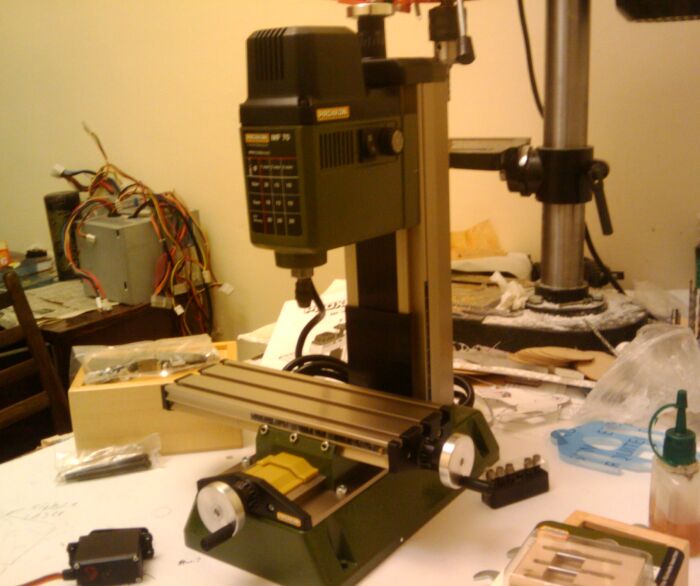

Минифрезер MF 70

куплено тут http://www.proxxon.lviv.ua/produkt.php?id=60&lg=ru
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Michael_K » 14 дек 2010, 00:14

forum87/topic7255-15.html#p145370
То же, но переделанное под ЧПУ.
Расскажу и покажу, если интересно.
Рабочая зона КАТАСТРОФИЧЕСКИ мала :(

Добавлено спустя 9 минут:
пока можно и так поиграться, но перед работой обязательно перебрать-смазать-протянуть-выбрать люфты.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 14 дек 2010, 01:20

Интересно!

Ну с ЧПУ у него цена кусачая как для такого маленького, дл начала понабраться опыта на этом по-моему самое то.

У тебя Движки были в комплекте или очипыушивание полное дедалось?

Что за модель движков?
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Michael_K » 14 дек 2010, 01:33

самодельное "очипыушивание"
движки... ща посмотрю :)...

Добавлено спустя 34 секунды:
FL57STH41-2804
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 14 дек 2010, 02:34

700 грам, 12 кг/см... а почему так много или это не много?
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Michael_K » 14 дек 2010, 04:24

Aseris писал(а):700 грам, 12 кг/см... а почему так много или это не много?

не... этот движок поменьше - всего 450грамм и 5.5 кг/см. Вы куда-то не туда посмотрели.

Во-первых, это не очень много. Во-вторых, это цифра для статики - в динамике все гораздо хуже. В-третьих, по цене один фиг.

Выбирая движки, померил моменты на станке в статике. У меня получилось порядка 2.5 кг/см, если расслабить станок, и около 4 кг/см, если зажать люфты.

Ну и запасик же нужен какой-то :)

Движки выбирал, расчитывая на скорость, но, к сожалению, на таком мелком станочке это особого смысла не имеет - нет такой необходимости.

Получается что на легких материалах (типа пенопласт, пвх, модельный воск)
с этими движками можно резать 5мм/сек с мгновенными разворотами
(иногда, бывает, сбивается, но очень редко - скажем, после часа непрерывной работы, когда движки заметно разогреваются - просто надо давать им "отдохнуть").

На более плотных материалах - опускаюсь до 2-3мм/сек. Алюминьку, латунь режет без особых проблем (алюминьку брызгаю WD40 время от времени). Сталь не пробовал.

Если делать плавный разгон, то я доходил до 15-20мм/сек (на воздухе - ничего не резал), но детальки обычно мелкие, поэтому режим чисто теоретический - в софтинке его не поддерживал - просто попробовал.

Драйвера сделаны на LM18245, питаются чем-то под 20 вольт (24-х вольтовый БП выкрутил в минимум). Завтра сфоткаю, как прицеплен движок.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 14 дек 2010, 23:12

Таки не туда смотрел, ошибся в последней цифре тут http://www.stepmotor.ru/production/detail.php?ID=885

Добавлено спустя 34 минуты 5 секунд:
2: Michael_K не помнишь, у тебя по Y координате винт легко вращался? Лимб не оставался на месте при повороте ручки?
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 21 дек 2010, 22:19

С лимбом разобрался, он длинный был, при движении стола влево упирался в стол и стопорился.. Под шлифовал и все стало ок.

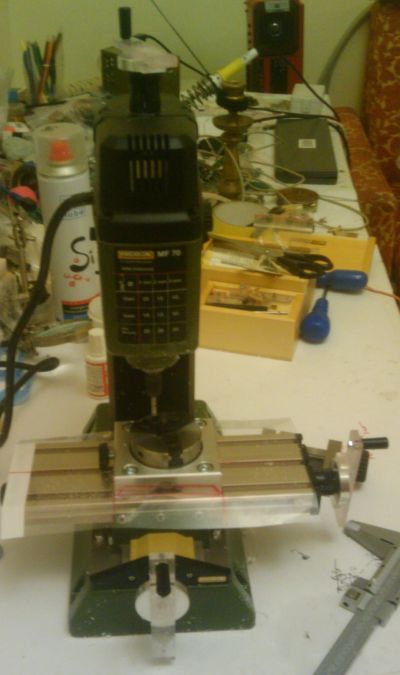

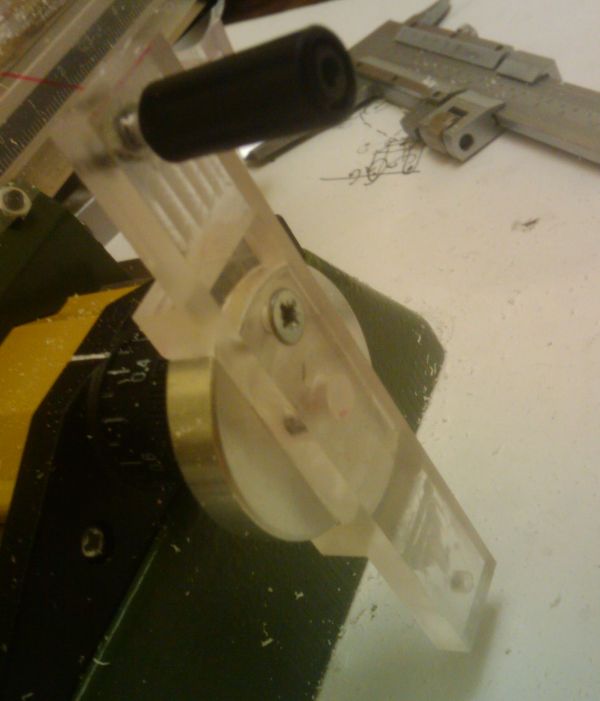

Доработал ручки, для большего радиуса крутилок..

Сделано это на этом же станочке. Выглядит так:

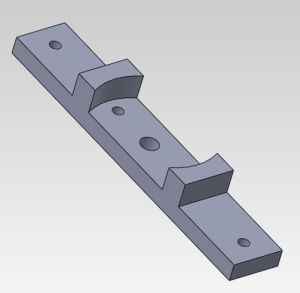

Чертеж/Модель




Добавлено спустя 2 минуты 22 секунды:
Далее в планах по станку сделать/купить цифровую линейку к нему а потом по возможности очпушить
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Michael_K » 21 дек 2010, 23:03

Ой, что-то я прощелкал, хотя "новые" смотрю постоянно
(админы как это так???)

Модная у вас делительная головка!

Добавлено спустя 3 минуты 28 секунд:
Aseris писал(а):2: Michael_K не помнишь, у тебя по Y координате винт легко вращался? Лимб не оставался на месте при повороте ручки?

помню, что первым делом я его разобрал и сделал, чтобы все елозило "как надо" :)
(там то ли что-то болталось, то ли наоборот туговато было - не помню уже)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 21 дек 2010, 23:18

Ось Х тугая была, Y свободная.. ласточкины хвосты подтянул, стало приятно работать...
Головка проксоновская, но к сожалению тоже напильника просит... фиксируется плохо, губки не совсем в центре сходятся :cry:


Ты про стол говорил... что он маленький... для ручного фрезера и тех фрез что доступны для него я бы сказал стол просто огромный... пока готовил заготовки очень серьезно думал как бы это дело побыстрее очпушить... так как 3мм фрезой пласнку 18х23х80 очень муторно готовить :o
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Michael_K » 22 дек 2010, 00:13

Ну... как сказать... мне обычно жестко не хватает оси Y
40 мм - это очень мало (ширина спичечного коробка).
Это максимум, который можно обойти снаружи фрезой троечкой.

Платы фрезеровать? Только 40мм шириной.
Букву из оргстекла. Только 40 мм высотой.
Корпусок сделать - только для флэшки.

Выбрать посадочное место под шейку шпинделя - не влезает - 43 миллиметра отдай, высверлить отверстия под шаговичок - тоже не влезает... :)

Ну, может у вас задачи другие возникают :)))
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 22 дек 2010, 00:45

Я пока ручками все делаю, там крутить заготовку можно, и так в несколько проходов обрабатывается.

А как ты заготовку под плату крепишь на стол?
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 26 дек 2010, 01:03

Делал хитрое навершие на елку на 3д принтере, осталось место до минимального заказа, заказал еще сделать копытца для своего шестинога... Качество оказалось ужасное, заявленой точности в 0.01 мм и близко нет... нету у нас еще качественной 3д печати. :cry:

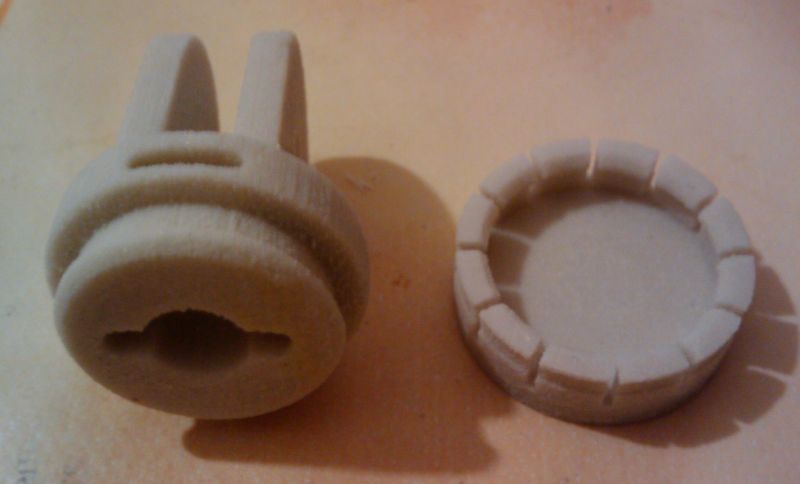

Отпечатанное на 3д принтере


P.S. Это не фокус не наведен, это оно такое сделано :(
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Aseris - Мои проекты и их кусочки

Сообщение Сергей » 26 дек 2010, 01:05

Хех, 0.01 это точность позиционирования "капельки", а не точноть поверхности :D
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Aseris - Мои проекты и их кусочки

Сообщение Aseris » 26 дек 2010, 01:13

Перепутал... 0.1 заявленная точность, но такое ощущение что у принтера на котором печаталось каждый слой гулял в + - попеременно... Я как то большего от этой технологии ожидал...
Аватара пользователя
Aseris

Сообщения: 1117
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
