Подскажите-ка мне ПЛЗ кое что. МОСФЕТ подключен как ключ для включения/выключения мотора. МОСФЕТ - мой любимый IRLZ44N (http://www.irf.com/product-info/datashe ... 44zpbf.pdf). Драйвит его нога контроллера через два параллельно соединенных резюка 430 Ом, контроллер запитан от ЮСБ, т.е. макс ток 10/430 = ~20мА
На двигателе висит диод SF28 (флайбай).

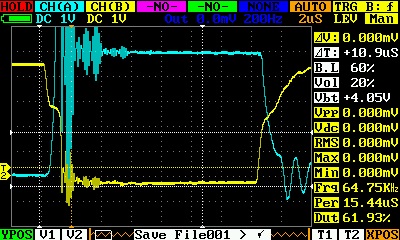

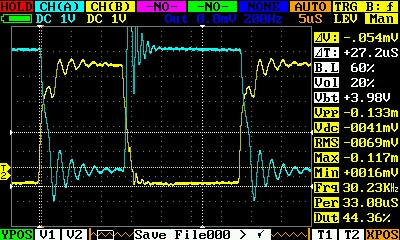

И вот такие картинки, что приатаченны. Желтая - на затворе, синяя - между движком и стоком (?? drain), на разных дьюти сайклах.
Что можно сказать по этим картинкам?

Добавлено спустя 1 минуту 46 секунд:
А, кажись самое главное забыл. Движок: http://www.alibaba.com/product-detail/C ... 40415.html

Добавлено спустя 57 минут 29 секунд:

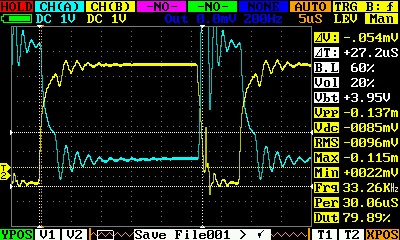

Пересобрал все, чтобы убрать тонкие провода и прочие сопли. Картинка стала такая (напруга на сток-земля упала почти до нуля, только звонить стала сильнее - но это, вероятно, щуп осцилла)

Добавлено спустя 18 минут 16 секунд:
В общем, чо я делаю-то. Разбираю вертолет игрушечнй, хочу его с его дурацкого пульта переделать на нрмальную аппаратуру. Там все простое, как три копейки (в смысле модульная схема простая - так то я понятия не имею как она все работает).
Радиомодуль на россыпухе и одном операционнике LM358. Потом, судя по всему, то ли МК какой-то, то ли спец микруха. На двух каналах идет шим на два мосфета, шимящих движки. Движки тупо крутят два ротора в разные стороны. Когда дергаешь ручку в сторону, один из движков тормозиться и вертолет вращается. Еще на одном канале маленький движочек и Н-мост. Он либо задирает либо опускает жвост.
Пока писал, понял зачем нужна балансировочная планка :-)

Вот думаю что мне после приемника поставить, чтобы шимить движки. Я бы два спид-контроллера повесил, но это дороже вертолета получается.... Сделал вот МК с мосфетами, но вон сами видите, что на картинке...
Вложения
После правки
на соплях
на соплях 1
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 04 июл 2014, 04:07

Можно йа отвечу? :crazy:

dccharacter писал(а):Что можно сказать по этим картинкам?


По картинкам можно сказать: очень тонкие провода, земля для осцилла взята не там, нет блокировочного конденсаторов по питанию (микрофарад так под 10000) и диод не работает совсем :)
Еще можно сказать, что в одной схеме применены детали очень неоптимально:
1)Диод на 600 вольт в схеме с питанием 5 вольт. Он там не работает, возьми диод на 30 вольт. При тех же габаритах, внутр. сопр. диода упадет в разы.
2)Транзистор плохой. Он на 55 вольт, возьми на 25 вольт и (ну, как с диодом).
3)Моторчег плохой, он очень высокооборотистый (макс. кпд при 28000), а значит он очень низкоомный на низких оборотах. По ссылке на алибабу, лучшее применение этого моторчега для: "Vibration, Sex Toys". туда ему и дорога :)

Вангую (т.е. угадаю сопр. двигателя)
По картинкам с алибабы, при питании 3.7V, потребление 12.28 ампер (двигатель застопорен). Значит примерное сопр. двигателя = 3.7/12.28 = 0.3 ом. У тебя питание около 5.5v (по осциллу). Значит, при низких значениях ШИМ/низких оборотах двигателя ты имеешь дело с токами = 5.5v/0.3ом = 18 ампер.
Теперь смотрим Rds on транзистора IRLZ44N при напр. на затворе 4.5v, оно равно 22.5 мОм. При токах 18 ампер это 0.4v падения в открытом состоянии (что и видим на 2-й картинке у тебя (при низком ШИМ)). 1-я картинка показывает ерунду, ванговать в сторону: маломощное питание/тонкие провода/нет блокир. конденсатора/земля для измер. взята не там.

Добавлено спустя 45 секунд:
пля, пока отвечал, ты провода заменил :lol: :ROFL:
