Re: dccharacter - Излить посильно

Сообщение leprud » 19 фев 2014, 08:17

dccharacter писал(а):А есть какие-нить управляемые ключи махонькие в природе, чтобы много было?
-Двунаправленные

Вот это вот я немного не понял..
В плане - пофиг на полярность коммутируемого напряжения?
leprud

Сообщения: 174
Зарегистрирован: 16 май 2013, 09:26
Откуда: Moscow
прог. языки: декларативные

Re: dccharacter - Излить посильно

Сообщение dccharacter » 19 фев 2014, 08:20

Ну как кнопка - ты нажал ее и тебе пофиг что там гуляет по ногам и в какую сторону. Т.е. да, пофиг на полярность.

Добавлено спустя 42 секунды:
Нашел цифровые, называется bus switch. Есть analog bus switch... Но все как-то ужастно геморно, не ожидал, честно говоря.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение leprud » 19 фев 2014, 08:32

Боюсь, все полупроводниковые устройства ограничены "направлением"
Есть плохой вариант - на один канал 2 таких ставить в разную сторону направленные, развязав диодами по необходимости

Просто есть opto darlington array различных характеристик
leprud

Сообщения: 174
Зарегистрирован: 16 май 2013, 09:26
Откуда: Moscow
прог. языки: декларативные

Re: dccharacter - Излить посильно

Сообщение Angel71 » 19 фев 2014, 08:41

leprud, допустим что-то ограничено одним направление и что с того? немного смекалки и будет двунаправленым. банально кое-как по колхозному можно на основе двух светодиодов сделать (надеюсь это не новость, что они не только излучают).
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: dccharacter - Излить посильно

Сообщение elmot » 19 фев 2014, 10:10

dccharacter писал(а):А есть какие-нить управляемые ключи махонькие в природе, чтобы много было?
Надо, чтобы управляемый ключ был полностью изолирован от управляющего сигнала. Что-то типа опто-изоляторов или реле, но
-Управляющий ток небольшой
-Коммутируемое напряжение - ну например вольт 6. Но лучше 12. Или 20. Но можно и шесть.
-А еще лучше, чтобы коммутируемое напряжение 5В макс. Но и питание при этом чтобы 5В было.
-Коммутируемый ток - ну хотя бы 20 мА
-Двунаправленные
-Аналоговые
-Размер небольшой
-Лучше массив ключей
-Лучше управляемый по цифре
-Сопротивление перехода в открытом состоянии - вроде как пофиг, можно до сотни Ом
-Скорострельность не особо важна. Вообще не важна.

Ыч?

Массив - это сколько?
Видел где-то опторазвязанные твердотелки, но там по паре ключей в корпусе DIP.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: dccharacter - Излить посильно

Сообщение avr123.nm.ru » 19 фев 2014, 12:44

на рисунках ниже есть сдвоенные с шагом 2,54 мм и меньше есть

dccharacter писал(а): Что-то типа опто-изоляторов или реле, но
-Управляющий ток небольшой
-Коммутируемое напряжение - ну например вольт 6... можно и шесть.
sop-4 махонький, например omron. меньше корпус будет уничтожать вольтаж изоляции.


А можно обычные полевики или сборки полевиков. при напр 6 вольт надо упрравлять затвормаи напругой 10 вольт например, тогда они будут открыты при колебаниях от 0 до 6.

А если один из контаков кнопки не "плавает" - т.е. связан с землей или с питанием то тогда затвору будет хватать логического уровня. просто выбрать п или н полевик.

Добавлено спустя 6 минут 45 секунд:
dccharacter писал(а):Блин! Неделю делал! СДЕЛАЛ! А теперь вот: http://www.youtube.com/watch?v=mS_Z5ieWO-o


ну ты ващщщщщщщщще! у меня сразу возникла идея на базе набора cc2541dk-sensor tag - это блутуз ло энеджи с МАССОЙ датчиков на борту сделать пульт.

Встряхнул его в руке - пульт проснулся, встряхивание - нажатие, а поворот в руке это повород энкодера. От батарейки 2-3 года должен работать.

КАК замедлить вомпроизв видео на youtube чтоб лучше английский воспринимать? Я не могу с такой скорость понимать. :oops:
Вложения
BlueTooth Low Energy BLE - CC2541DK-SENSOR TAG.jpg
набор cc2541dk-sensor tag - это блутуз ло энеджи

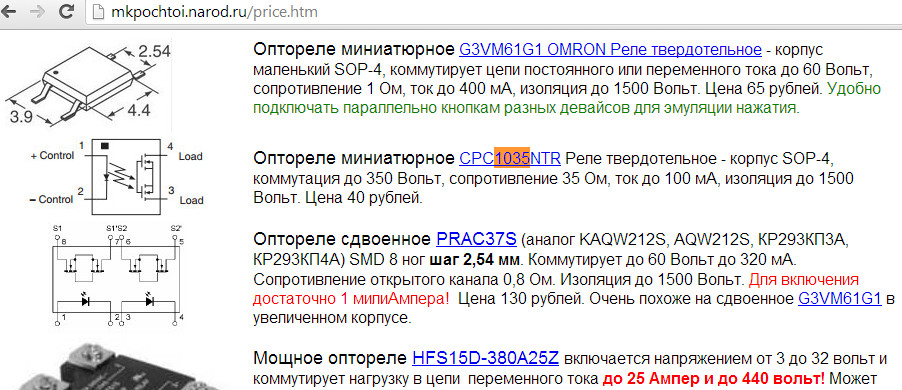

оптореле omron.jpg
оптореле удобно управлять кнопочками
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 19 фев 2014, 15:20

DS2413P + оптореле по ссылке avr.
только надо раскурить 1-wire в затяг...
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение Angel71 » 19 фев 2014, 16:31

вот ещё вариант двухканального adum1200-ep, только он похоже больше подходит для обмена данными. http://www.analog.com/ru/interface-isolation/digital-isolators/products/index.html#Quad_Channel_Standard_Isolators
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: dccharacter - Излить посильно

Сообщение dccharacter » 19 фев 2014, 19:05

Короче из существующегшо ничего не пойдет. Будет огромно и дорого. Надо сотни и тысячи ключей. Единственный вариант - делать собственную микруху. Что бестолково.

Добавлено спустя 1 минуту 17 секунд:
avr123.nm.ru писал(а):ну ты ващщщщщщщщще! у меня сразу возникла идея на базе набора cc2541dk-sensor tag - это блутуз ло энеджи с МАССОЙ датчиков на борту сделать пульт.

Я в итоге купил Trinket за 7 или 8 долларов, залил готовый скетч туда и встроил в комп. Теперь у компа на морде ручка громкости и отключения звука.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Angel71 » 19 фев 2014, 19:23

а чего вообще сделать хочешь? у меня короме варианта кучи сенсоров на светодиодах ничего в голову не приходит. яж писал, что с таким списком хотелок оно может и есть, но явно экзотика. просто может как по другому можно задачу решить? ну хз, может разделить на 2 части - одна часть на сборках для питания чего там нужно, в обратку на аналоговых мультиплексорах. может как-то матрицей это всё соединить и по очереди работать. и т.д.
этот trinket http://www.adafruit.com/products/1501? :oops: а в чём прикол, это же банальная тинька. почему не ардуинка мини 328 или ардуина нано или ... ?
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: dccharacter - Излить посильно

Сообщение dccharacter » 19 фев 2014, 20:51

Angel71 писал(а):а чего вообще сделать хочешь? у меня короме варианта кучи сенсоров на светодиодах ничего в голову не приходит. яж писал, что с таким списком хотелок оно может и есть, но явно экзотика. просто может как по другому можно задачу решить? ну хз, может разделить на 2 части - одна часть на сборках для питания чего там нужно, в обратку на аналоговых мультиплексорах. может как-то матрицей это всё соединить и по очереди работать. и т.д.
этот trinket http://www.adafruit.com/products/1501? :oops: а в чём прикол, это же банальная тинька. почему не ардуинка мини 328 или ардуина нано или ... ?

Потому что там софтовый USB, т.е. ты ее можешь HID-устройством сделать. Наверное с новой дуней так можно (Uno?), но она стоит черти сколько. Да и дешевле это всяких нан.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение leprud » 19 фев 2014, 21:05

dccharacter писал(а):Да и дешевле это всяких нан.

:(
http://www.ebay.com/itm/Redesign-Pro-Mi ... 1c3c1dadaf
http://www.ebay.com/itm/New-Mini-USB-Na ... 2eca6841e2
leprud

Сообщения: 174
Зарегистрирован: 16 май 2013, 09:26
Откуда: Moscow
прог. языки: декларативные

Re: dccharacter - Излить посильно

Сообщение Angel71 » 19 фев 2014, 21:24

dccharacter, китайская "про мини 328" стоит примерно 2.5-5$. hid и cdc софтово легко потянет, только нужно поискать, есть ли готовый проект под 328ю мегу. про нано (оть ти лянивай, она же стоит как эта trinket) я упоминал, т.к. на плате уже есть какой-либо юсб-уарт. стоят правдо неприлично дорого (5-7$) и хз за что такая разница в цене, эти pl2303 (очень часто ставят их) копеечные.
с uno3 (хз с какого, но они за последних два месяца они почти везде подорожали на ~3$, 328я в дипе тоже новой ценой отличилась) в теории да, тоже можно. у них же мега16у2 в роли юсб-уарта. есть немного более недорогие некоторые другие варианты уно.
хотя в любом случае пихать в комп удобней миньку.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: dccharacter - Излить посильно

Сообщение dccharacter » 19 фев 2014, 21:44

Да морочиться не хотелось - достал из пакетика, нажал кнопку, залил готовый скетч и все. И не то, чтобы сильно дороже.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Angel71 » 19 фев 2014, 21:48

каждому своё
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
