Re: Вопросы новичка.

Сообщение ilalexey » 14 сен 2017, 23:48

Можно как то по предложениям ответы разбить, а то одним словом на всё отвечать будет не красиво.
Просто есть такая формула хитрая :критикуешь - предлагай

Странная формула. Ну я для себя решил(в 80х), что журналы меня лучше не сделают и я туда не лезу, а постфактум - их(журналы) не добрым словом вспоминаю.
Как бы это не та ситуация, что после своего вердикта нужно что-то предложить.
..типа я - чайник, ищу еды, а меня дезинформацией кормят. Что я могу предложить?
dimamichev писал(а):А что за соседняя ветка?

post380659.html#p380659[/b]
Аватара пользователя
ilalexey

Сообщения: 3131
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 15 сен 2017, 22:54

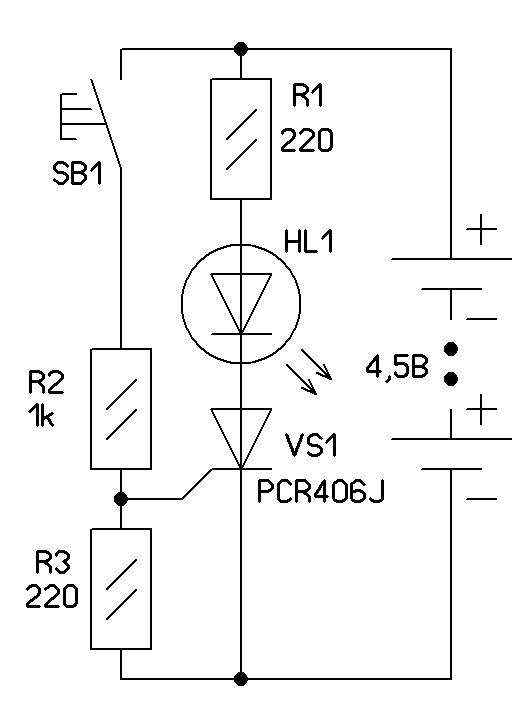

Тиристор - триггер, после вкл. не выключается на постоянном токе - загадка однако...Берём схемку и "мигаем кнопкой". А потом, вместо кнопки Ардуину и динамик в разрыв к светодиоду... :D

Вложения
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 15 сен 2017, 23:02

dimamichev писал(а):Тиристор - триггер, после вкл. не выключается на постоянном токе - загадка однако...Берём схемку и "мигаем кнопкой".


Все же не хватает на форуме смайлика рука-лицо :)
Почитай про ток удержания тиристора. Превед редактору журнала "Радио" :D
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 15 сен 2017, 23:12

Вот и расскажи приветливый как эта схема работает.
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 15 сен 2017, 23:22

Я же рассказал постом выше :shock:
У тебя ток через тиристор меньше тока удержания. Ты прикалываешься или реально не понимаешь? Я настаиваю на прочтении данных о тиристоре, учитель, хренов. Бедные дети...
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 15 сен 2017, 23:29

Я конечно не понимаю, учитель ты хренов. Номиналом какого резистора по схеме величину этого тока можно увеличить?
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 15 сен 2017, 23:40

dimamichev писал(а):Номиналом какого резистора по схеме величину этого тока можно увеличить?

Погоди, ты же учитель физики :)
Может сам рассчитаешь? Закон Ома должен знать :lol:

Добавлено спустя 4 минуты 23 секунды:
Жесть, человеку 5 раз посоветовали изучить вопрос. Человеку - учителю Карл! Который сам всех учеников посылает учить матчасть!
https://yandex.ru/search/?text=%D1%82%D0%BE%D0%BA%20%D1%83%D0%B4%D0%B5%D1%80%D0%B6%D0%B0%D0%BD%D0%B8%D1%8F%20%D1%82%D0%B8%D1%80%D0%B8%D1%81%D1%82%D0%BE%D1%80%D0%B0&lr=2

Добавлено спустя 4 минуты 49 секунд:
Во, для детей, в картинках:
http://domasniyelektromaster.ru/tag/tiristor/


Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 15 сен 2017, 23:42

Я не спрашиваю как рассчитать, я спрашиваю какой резистор по схеме регулирует ток через светодиод?
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 15 сен 2017, 23:46

dimamichev писал(а):Я не спрашиваю как рассчитать, я спрашиваю какой резистор по схеме регулирует ток через светодиод?


Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 15 сен 2017, 23:48

Дима, это мне не понятный ответ, укажи номер резистора.
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 15 сен 2017, 23:51

Пальчиком на схеме проследи как течет ток через светодиод, все встретившиеся резисторы на пути - твои.
Да! Провода можно представить трубами, по которым течет вода, тиристор - вентиль, резистор - уменьшение сечения трубы. Батарея - напор/слив жидкости.
Капец.

Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 15 сен 2017, 23:59

Сумбурно излагаешь, но я понимаю из твоих слов, что величину тока через тринистор, меньшую тока удержания определяет R1 и при его номинале в 220 Ом тринистр закрывается при размыкании кнопки?
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 16 сен 2017, 00:11

Ага, все так, талантище! :)

Добавлено спустя 1 минуту 8 секунд:
Я не называл номер резистора, заставляя ученика думать. Только так из него получится спецыалист :)

Добавлено спустя 2 минуты 43 секунды:
Только перед след. опытами с уменьшением сопротивления, рассчитай все падения напряжения на всех элементах этой послед. цепи, и ток удержания рассчитывай из этих данных, там много интересного.
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 16 сен 2017, 00:17

Вот предвосхитил ты мой вопрос. Величина тока удержания чем определяется?
Аватара пользователя
dimamichev

Сообщения: 1302
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 16 сен 2017, 00:32

dimamichev писал(а):Величина тока удержания чем определяется?

Током через тиристор :)
Ток зависит от напряжения :)
Напряжение батареи -1.5v на диоде -1v (или сколько?) на тиристоре, дальше закон Ома: U=I*R

Ты точно учитель физики? :)
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
