Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 06:44

Тогда вместо 220 переменки, 12-36 Вольт от "советского трансформатора" или постоянки от БП 15-25В (светодиды придёться перегруппировать или усечь количественно).
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение loox » 14 сен 2017, 08:54

DimaMichev
В данном случае использовать источник постоянного тока нельзя, тиристоры работать не будут.
См. принцип работы тиристора.
С уважением Loox
loox

Сообщения: 302
Зарегистрирован: 26 мар 2008, 12:45

Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 14:33

Ну совсем в краску вогнали... В журнале Радио 2009,№11,с.45 моя статья про переключатель с питанием от двух "Крон". Я тогда свято верил, что у китайцев транзисторы на выходах, так схемы (исходная и преобразованная) в печать и пошли. Потом как то забил в поисковик надписи с "транзисторов" и понял, что не они. Очень тогда из-за ошибки расстроился, но схема то работает! Где подвох?

Добавлено спустя 27 минут 55 секунд:

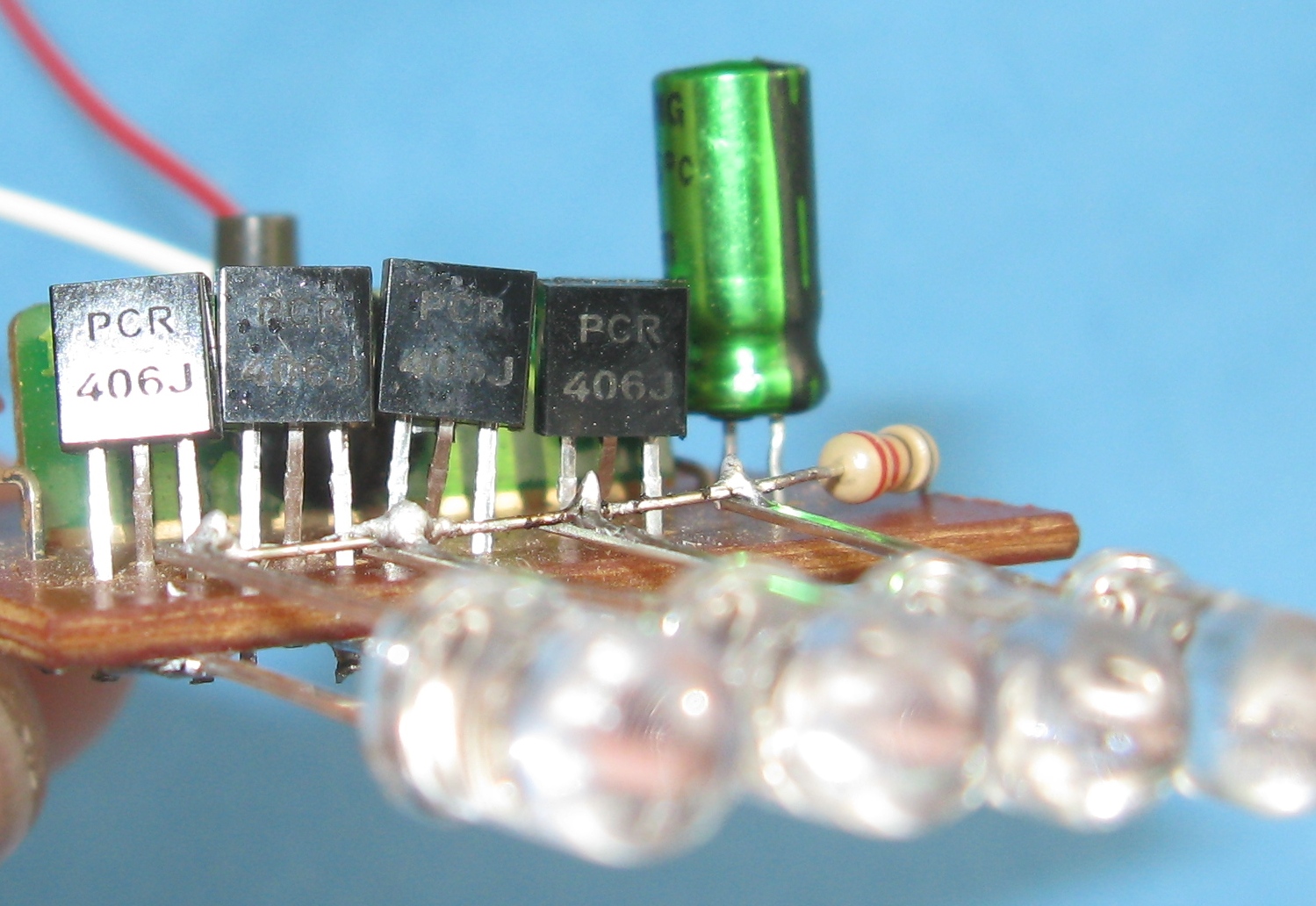

Вот, откопал остатки той ёлочки...На "транзисторах" написано PCR406J.

Добавлено спустя 44 минуты 9 секунд:
loox писал(а):DimaMichev
В данном случае использовать источник постоянного тока нельзя, тиристоры работать не будут.
См. принцип работы тиристора.
С уважением Loox

Вот совсем вы меня раззадорили. Ну даже если теория круче практики...Между источником постоянного тока и тиристорами ставим в разрыв транзисторный ключ и с частотой 50 Гц коротенькими отключениями...(лучше 500Гц).
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 14 сен 2017, 17:58

dimamichev писал(а):Ну совсем в краску вогнали... В журнале Радио 2009,№11,с.45 моя статья про переключатель с питанием от двух "Крон".

Ахренеть, шутки ради скачал и почитал. Ошибка на ошибке. Теперь ты понимаешь, что журнал "Радио" - радиогубитель? :o :shock: :x
Напряжение питания генератора снижено до 15В за счет VD2

Потом этот же стабилитрон снижает питание до 4V для DD1 :lol:

резистивная цепь R3R4 обеспечивает согласование....

Ага, а в штатной схеме импульсы от 220v не надо было согласовывать.

Ne555 без блокир. конденсатора по питанию.

dimamichev писал(а):Вот, откопал остатки той ёлочки...На "транзисторах" написано PCR406J.


Твои знания про тиристоры убили, хорошо что в статье нет их названия, а нарисованы транзисторы. Бедному начинающему юзеру предлагается самому выбрать транзистор :D

Что ты мне хотел сказать-то про этот журнал хорошего? Что писатели, что редакторы статей: Тупой, еще тупее...
Дима, застрелись принародно в новом выпуске "радиогубитель". Это просто рука-лицо.

Добавлено спустя 4 минуты 14 секунд:
На первой схеме: выпрямляется 220v и через резистор 150кОм скармливается электролиту на 25V :cry: Никаких параллельных стабилитронов. Елочка шахида...

Ой, в базах транзисторов нет огранич. резисторов. Ладн, больше не смотрю схему, а то так день пройдет в выгребании ошибок в статье про маленькую елочку :lol:
Последний раз редактировалось Dmitry__ 14 сен 2017, 18:07, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 6898
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение Angel71 » 14 сен 2017, 18:03

не, там даже ящика "карамельки" (простенькое ракетное топливо самоделкиных) нет, так что ёлочка максимум "по мотивам китавайского творчества".
Аватара пользователя
Angel71

Сообщения: 9629
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 20:07

Ну наваляли...Кого отмывать? себя? журнал или китайцев? :D
По существу: вместо VD2 СЛЕДУЕТ ЧИТАТЬ VD1 в части текста про питание генератора и это ошибка!(кривописания автора и редакторов).

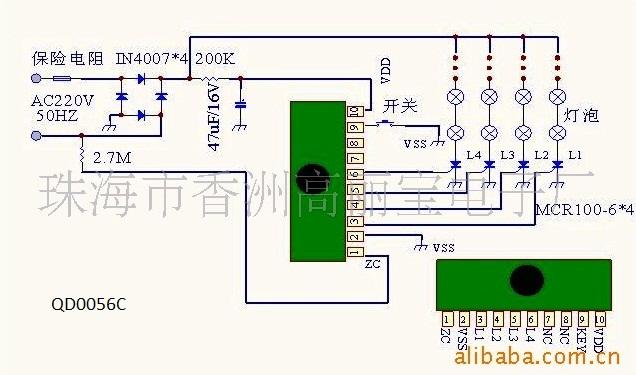

Рис.2 это перерисовка реальной схемы китайцев (про транзисторы пока молчу)- про резисторы?, а вдруг они у них в микросхему "вшиты"? Вообщем у меня к их схемотехнике здесь вопросов нет.
Про согласование...Это моё авторское виденье и почему оно ошибочно не ясно - схема работала не один год, всё в порядке было...
Про тип "транзистора" на схеме...Зачем писать PCR406J, если в другой коробке могло оказаться другое? Димон, читай внимательно статьи в журнале Радио, не надо было начинающим самим никаких транзисторов искать.
Блокировка по питанию... мне как автору это показалось лишним.., редакторам тоже.
В целом о журнале и китайцах - мне оснований для недоверия к ним пока нет (в теории- к журналу, в безделушках- к китайцам). А у вас вообще есть "дипломы инженеров"? Вы хоть что то публичное из своего толково оформленное показать можете?
Далее о "транзисторах PCR406J " Вот они работают от 4,5 Вольт и "генератора на пальце". Так что вопрос про транзистор-тиристор-симистор открыт. Объясните неучу спокойно что да как :D .
А журнал не марайте, вы не авторитетны увы.
Вложения
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 14 сен 2017, 21:51

dimamichev писал(а):А журнал не марайте, вы не авторитетны увы.

dimamichev писал(а):Про согласование...Это моё авторское виденье и почему оно ошибочно не ясно


Журнал - полное фуфло! Если для 12 вольт нужна согласуюшая цепь - резисторный делитель, а для 220v согласование не нужно, достаточно одного резистора. Автор статьи просто говорит слова, не понимая них в электронике, редактор журнала - полный идиот, если пропускает "согл. цепь" :D
В статье еще туева хуча ошибок, такшта про некомпетентность - к вам, сударь :)

Добавлено спустя 6 минут 26 секунд:
dimamichev писал(а):Далее о "транзисторах PCR406J " Вот они работают от 4,5 Вольт и "генератора на пальце". Т

Разбираться в 3-х ошибках на одну строку текста? Увольте, тебе сказали про тиристор - изучи вопрос. Тиристор - триггер, после вкл. не выключается на постоянном токе. Давай ты сам определишь почему у тебя работает?
Ладн, бай, я обещал с тобой не базарить, сейчас просто понял с кем общался :wink:
Аватара пользователя
Dmitry__

Сообщения: 6898
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение ilalexey » 14 сен 2017, 21:59

Dmitry__ писал(а):редактор журнала - полный идиот, если пропускает "согл. цепь"

Как бэ мусолилось много лет и давно пришли к единому мнению о советских/пост советских журналов о электроники. Нет там рыбы(твои слова).
Дураку закон не писан - если вкратце. :) Что хотят, то и творят.
Аватара пользователя
ilalexey

Сообщения: 2232
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 22:15

Нее.. Не убедительно, совсем, особенно про мнение.Про дураков вооще так: дуракам закон не писан, если писан, то не читан, если читан, то не понят, если понят то не так...
А что про согласование? Ну убери R4 совсем, если тяжко. Да и DA1, оставь кусок провода на вывод 1 DD1.
Если так глухо в радиолюбительстве, пишите сами, авось повезёт и опубликуют, если кому то чтение подобных постов будет интересно :wink:особенно про PCR406J - это транзистор или тиристор? :D
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 14 сен 2017, 22:25

особенно про PCR406J - это транзистор или тиристор?


Т.е. у тебя сложности по названию определить тип детали? :shock:

http://radiokot.ru/forum/viewtopic.php?f=2&t=82990

Добавлено спустя 1 минуту 51 секунду:

dimamichev писал(а):А что про согласование? Ну убери R4 совсем, если тяжко.


Так ржака же, для 12 вольт питания надо согласовывать, а для 220 не надо.
Аватара пользователя
Dmitry__

Сообщения: 6898
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 22:31

Ну ведь на схеме не тот элемент по названию...
Ржака.., а если внутри микросхемы такой же R4 другим номиналом?
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение Dmitry__ » 14 сен 2017, 22:40

:o
В гугле "PCR406J"

high performance planner diffused PNPN devices


Структуру транзистора от тиристора не отличаешь? Редактору журнала ссыль дай :)
http://www.datasheet4u.com/download_new.php?id=38435

Добавлено спустя 2 минуты 16 секунд:
Новые ттх транзисторов:
Gate trigger current

:D

Добавлено спустя 1 минуту 38 секунд:
Ладн, все, а то я разошелся. Просто не смог пройти мимо мути мутной.
Аватара пользователя
Dmitry__

Сообщения: 6898
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 22:52

Так ты ничего не объяснил толком, так отплёвки одни. Короче каждый лесом своим. Конструкция всё равно рабочая, а правильное объяснение её работы ты как нибудь в следующей жизни опишИшь :D , и правильным редактором будешь :D
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27

Re: Вопросы новичка.

Сообщение ilalexey » 14 сен 2017, 23:12

dimamichev писал(а):Конструкция всё равно рабочая

У людей в соседней ветке диоды дохнут по чём зря. Может тема рабочая, но на пмж не так всё гуд?

Добавлено спустя 3 минуты 55 секунд:
dimamichev писал(а):Если так глухо в радиолюбительстве, пишите сами, авось повезёт и опубликуют, если кому то чтение подобных постов будет интересно

Да не. Не моё. Чукча не читатель и даже не писатель. У меня иная магия. :)
Аватара пользователя
ilalexey

Сообщения: 2232
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопросы новичка.

Сообщение dimamichev » 14 сен 2017, 23:28

ilalexey писал(а):
dimamichev писал(а):Конструкция всё равно рабочая

У людей в соседней ветке диоды дохнут по чём зря. Может тема рабочая, но на пмж не так всё гуд?

Добавлено спустя 3 минуты 55 секунд:
dimamichev писал(а):Если так глухо в радиолюбительстве, пишите сами, авось повезёт и опубликуют, если кому то чтение подобных постов будет интересно

Да не. Не моё. Чукча не читатель и даже не писатель. У меня иная магия. :)

Ну да. Разговоры на тему не то, не тот, не так очень быстро перерастают в "филосовские". Просто есть такая формула хитрая :критикуешь - предлагай,предлагаешь-делай!Да и интернет-вращение вещь своеобразная...А что за соседняя ветка?
Аватара пользователя
dimamichev

Сообщения: 434
Зарегистрирован: 03 янв 2013, 16:27
