Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Michael_K » 02 мар 2010, 01:26

Ось Z... ход примерно 5 см...

Для фрезеровки-то по плоскому хватит за глаза,
НО вставлять-вынимать фрезу в патрон будет не слишком удобно!
А если захочется инструмент сменить над уже закрепленной заготовкой?

Делайте больше - не стесняйтесь :)
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 02 мар 2010, 10:15

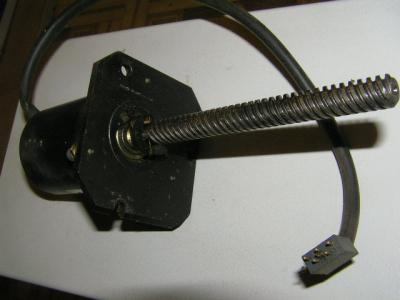

у меня шаговик с винтом, но всего 10 см, особо не разбежишься.
потом может когда гайку поставлю и подгоню всё можно будет сантиметров до 7 увеличить ход.
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17518
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Master » 02 мар 2010, 12:10

Уже на станок становится похоже.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение boez » 02 мар 2010, 12:48

А поперёчные шпильки (которые соединяют две дырявые половинки Y-каретки) не будут мешать креплению и ходу инструмента?
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 02 мар 2010, 12:50

щас думаю как сделать столик подвижный
опять чото проблема, немогу сфантазировать
имеется куча разных дсп досок и строительный магазин.

есть идеи интересные?
пока вот к такому склоняюсь варианту
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17518
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 21 апр 2010, 22:07

кстати

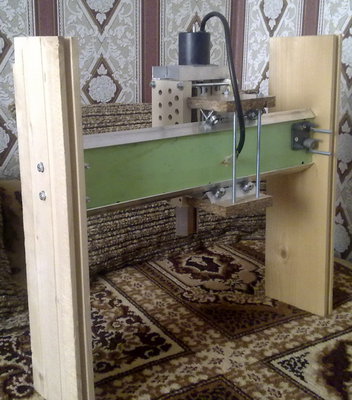

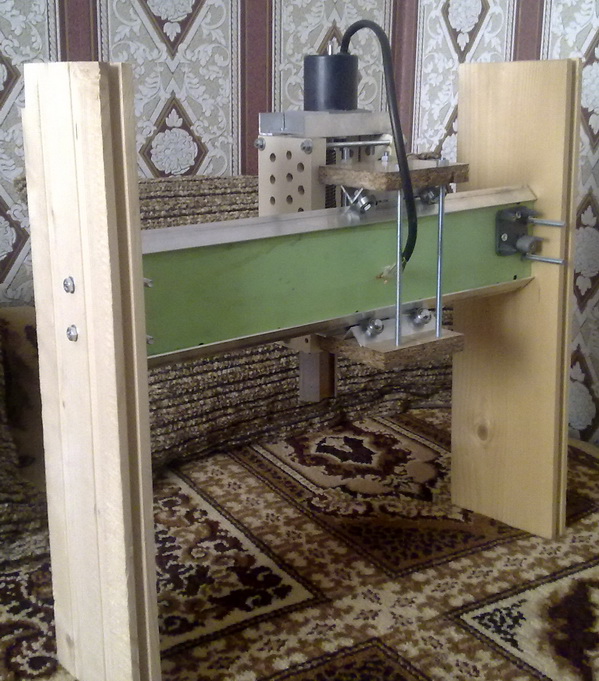

вот прогресс вроде ещё не выкладывал


щас уже приделал эту раму к станине

размышляю над тем как сделать подвижный столик

квадрат ДСП сложно сделать с 2 скосами на торце под 45 градусов
да и больно тяжёлый получается столик. хотелось бы полегче, он как никак туда сюда ездить должен.

Тслот специальный покупать чото ваще дорого.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17518
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Michael_K » 21 апр 2010, 22:10

ОГО... я как-то его поменьше представлял...
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение FISHMAN » 12 июл 2010, 16:19

Вот задумываю сделать себе станочек. Все думал как решить проблему с направляющими....

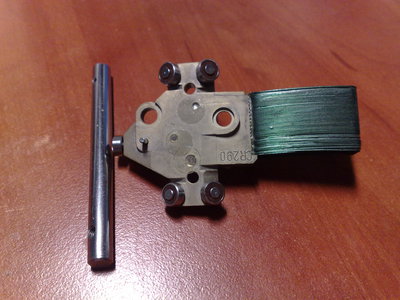

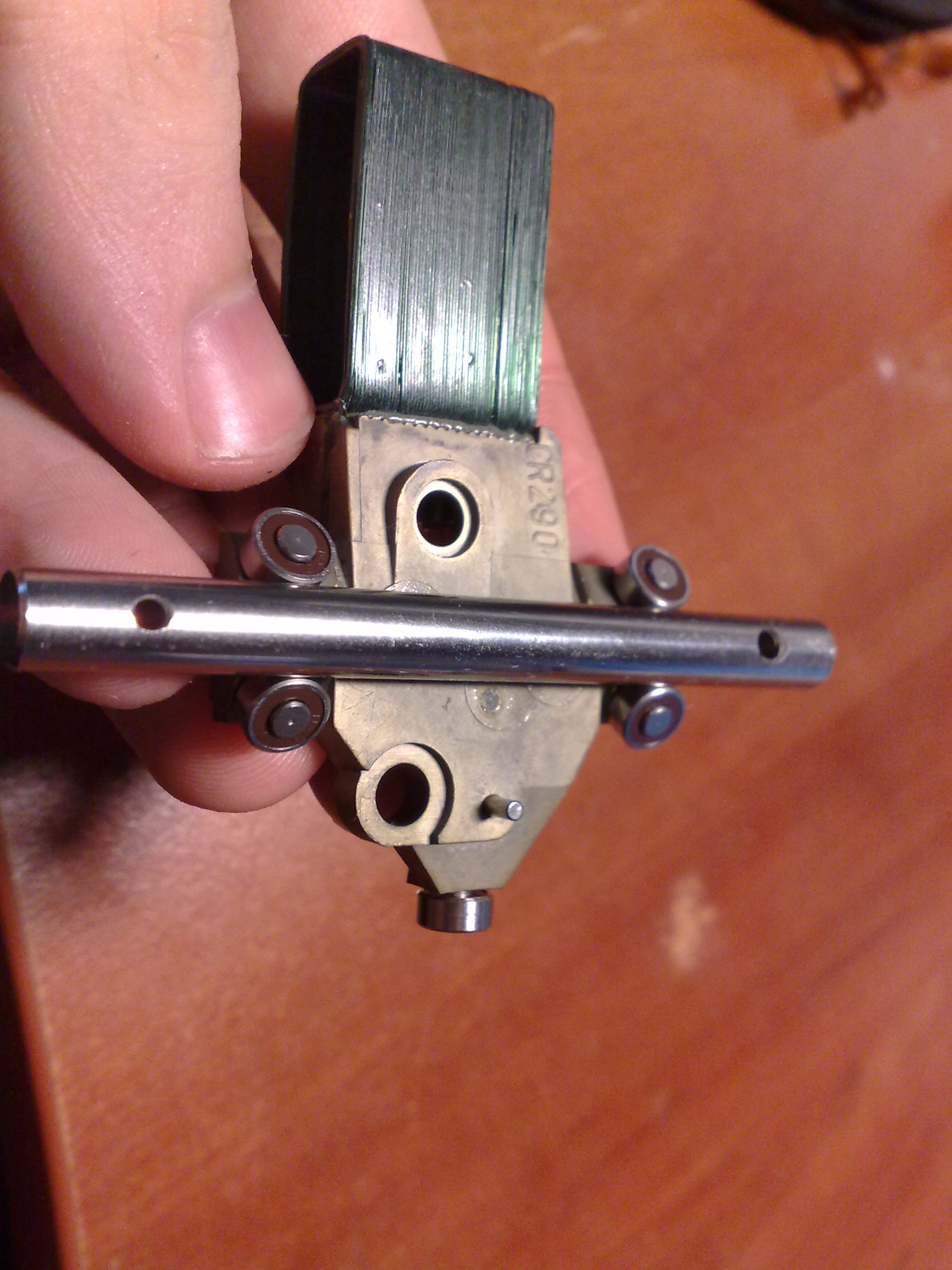

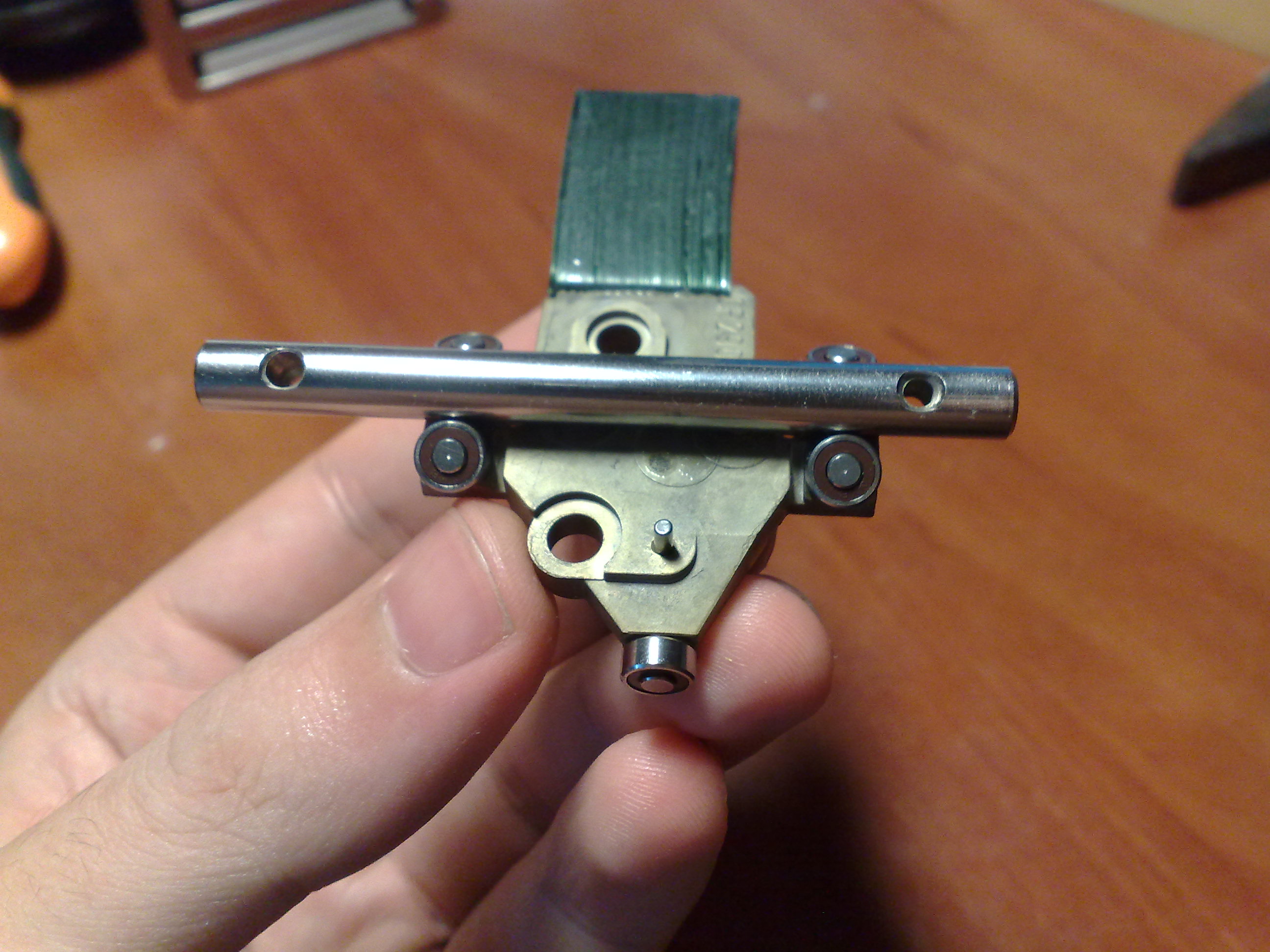

И решение оказывается уже много лет валялось у меня в столе, а именно "рельсовый механизм" передвижения головки из старючего винчестера на 40 метров. Я уже видел здесь использование уголков с таким же принципом, а как на счет круглых направляющих и вообще самого механизма, оправдывает он себя...? Ниже выкладываю фотки сего чуда:
Вложения
FISHMAN

Сообщения: 10
Зарегистрирован: 12 июл 2010, 15:48
Откуда: Украина, Харьков
прог. языки: С++/Pascal
ФИО: Василий

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Demckiy » 08 сен 2010, 20:50

А есть исходник CNCsoft v4.8?? Заранее спасибо. Если есть не могли бы выложить или указать ссылку.
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Demckiy » 11 сен 2010, 18:33

Можно применить такой двигатель для какой нибудь с осей?

Технические характеристики электродвигателя СД-54

Номинальное напряжение питания, В 127, 220
Частота питающего напряжения, Гц 50
Номинальная полезная мощность на валу ротора, Вт 0,7
Частота вращения выходного вала редуктора, об/мин 2,24; 3,14; 5,59; 10,94; 19,59; 24; 38,4; 60; 96
Пусковой момент (в зависимости от редукции), Н*м 0,117; 0,137; 0,176; 0,294; 0,441; 0,588; 1,27
Ток холостого хода, А, не более 0,1
Режим работы продолжительный
Климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69
Габариты, мм 96x103x114
Масса, кг 1
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Myp » 19 сен 2010, 11:43

нет, нельзя.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17518
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 21 сен 2010, 18:45

мечты мечты,
вот мужичок красоту какую делает
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение Grem » 21 сен 2010, 19:51

не фонтан, вот получше.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение galex1981 » 21 сен 2010, 21:08

Все равно аккуратно ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Обсуждение вариантов изготовления координатного станка.

Сообщение rig » 01 окт 2010, 16:22

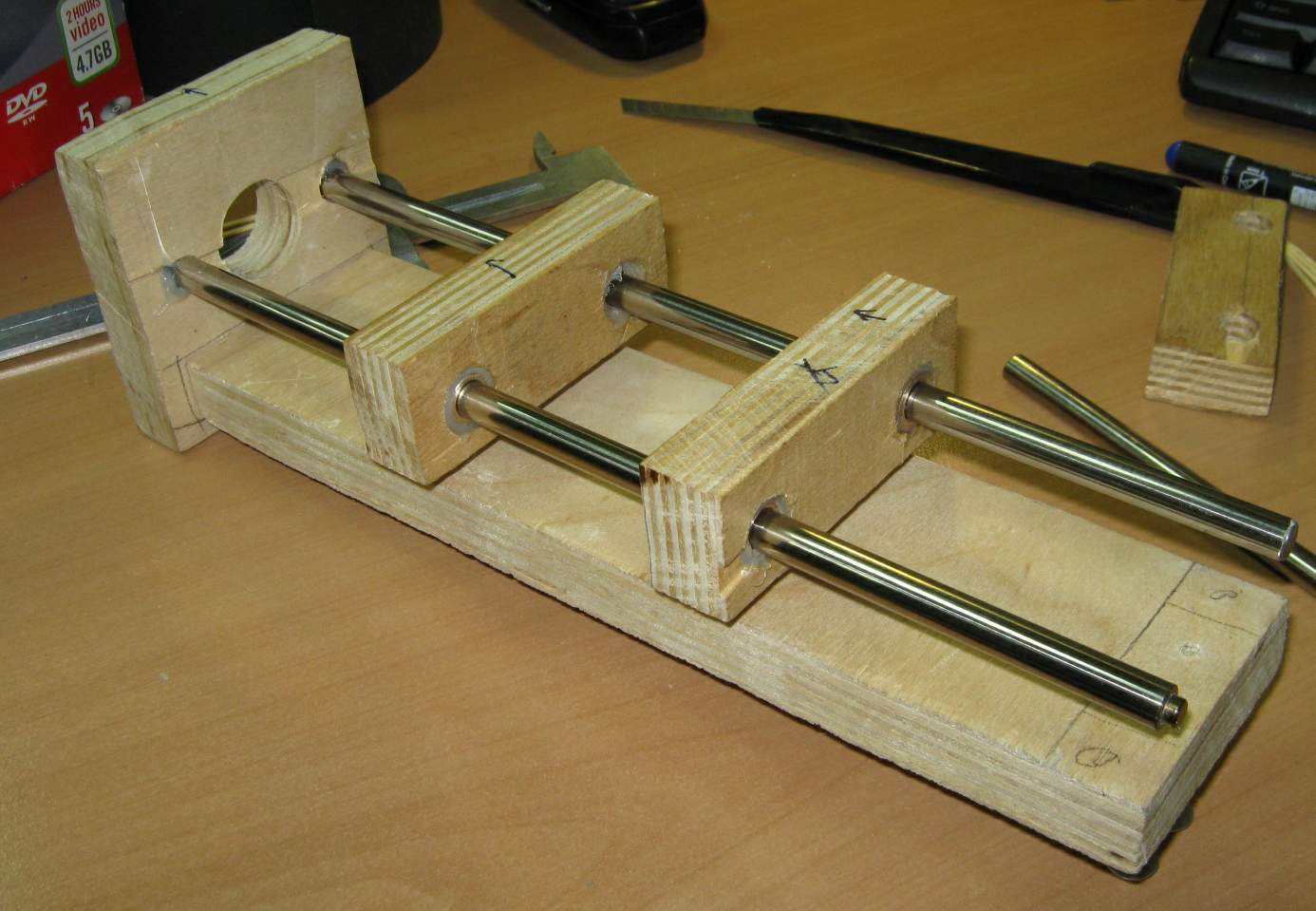

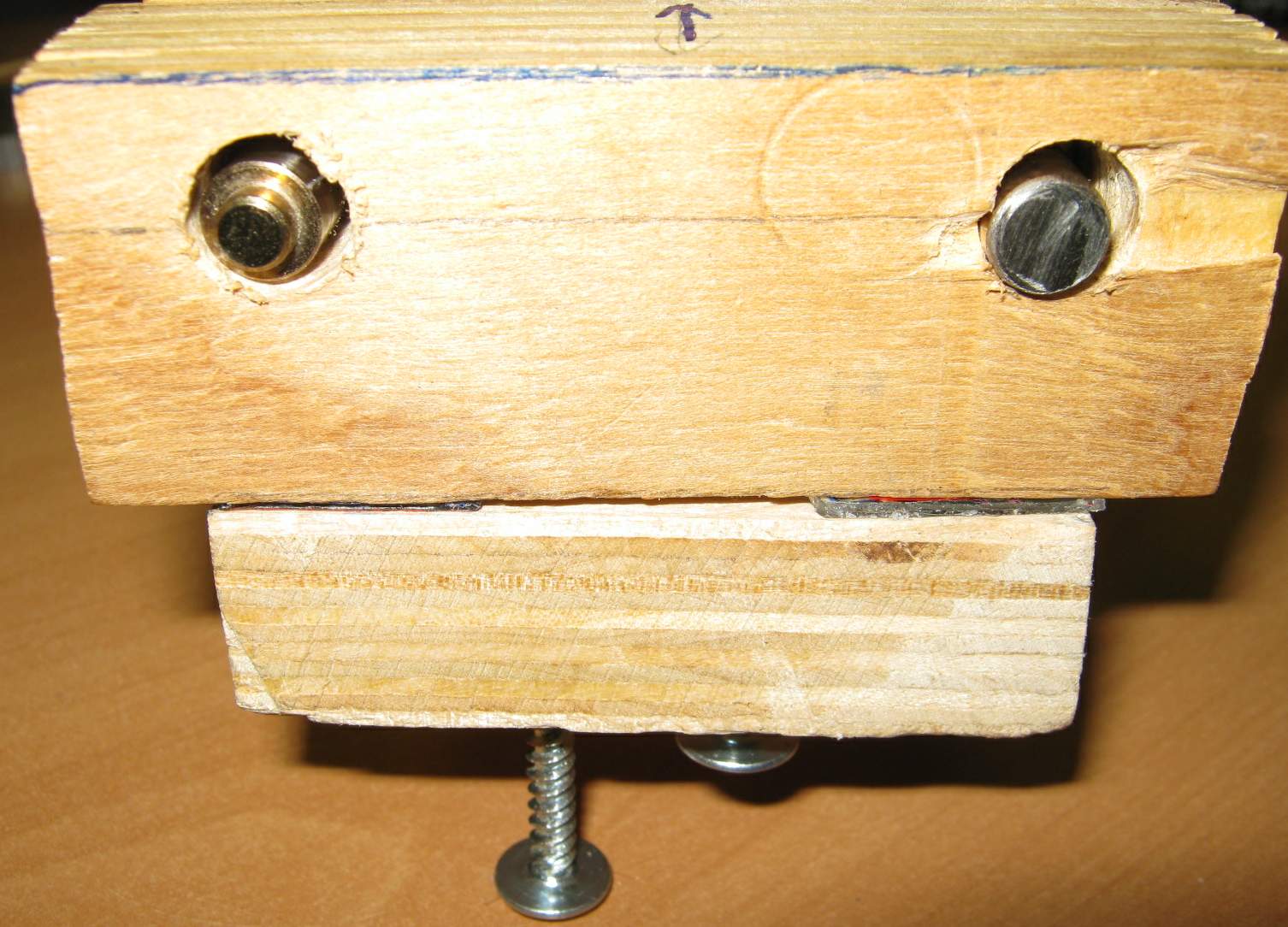

откапаля свой зародышь, повозился немного и ось Z почти готова.

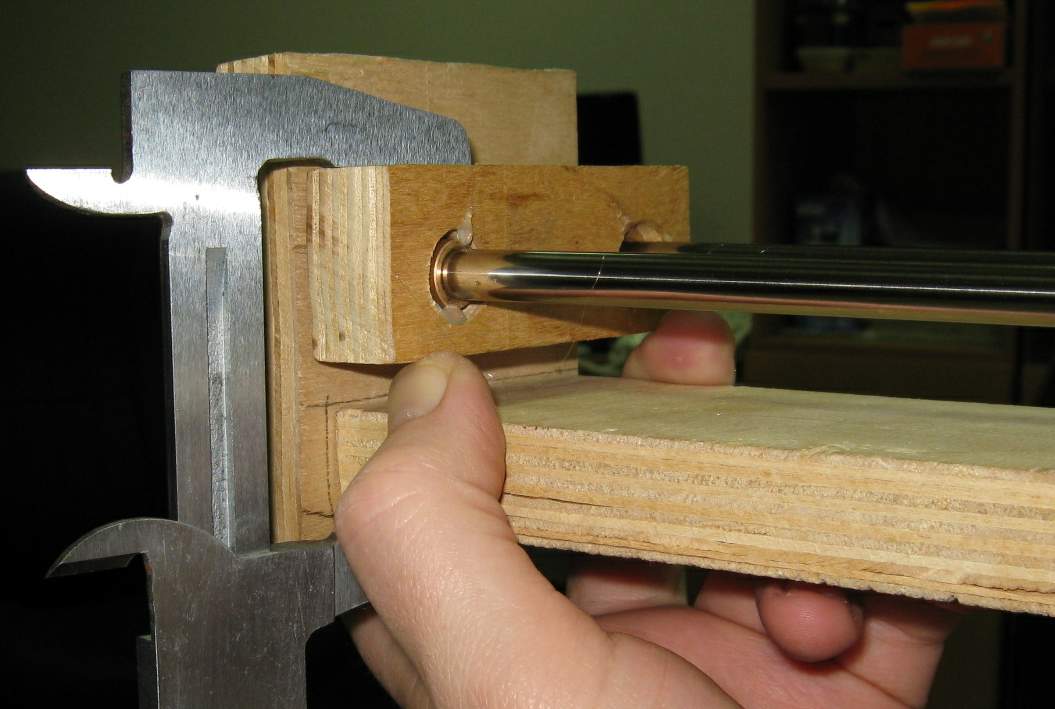

подгоняю десятые мм

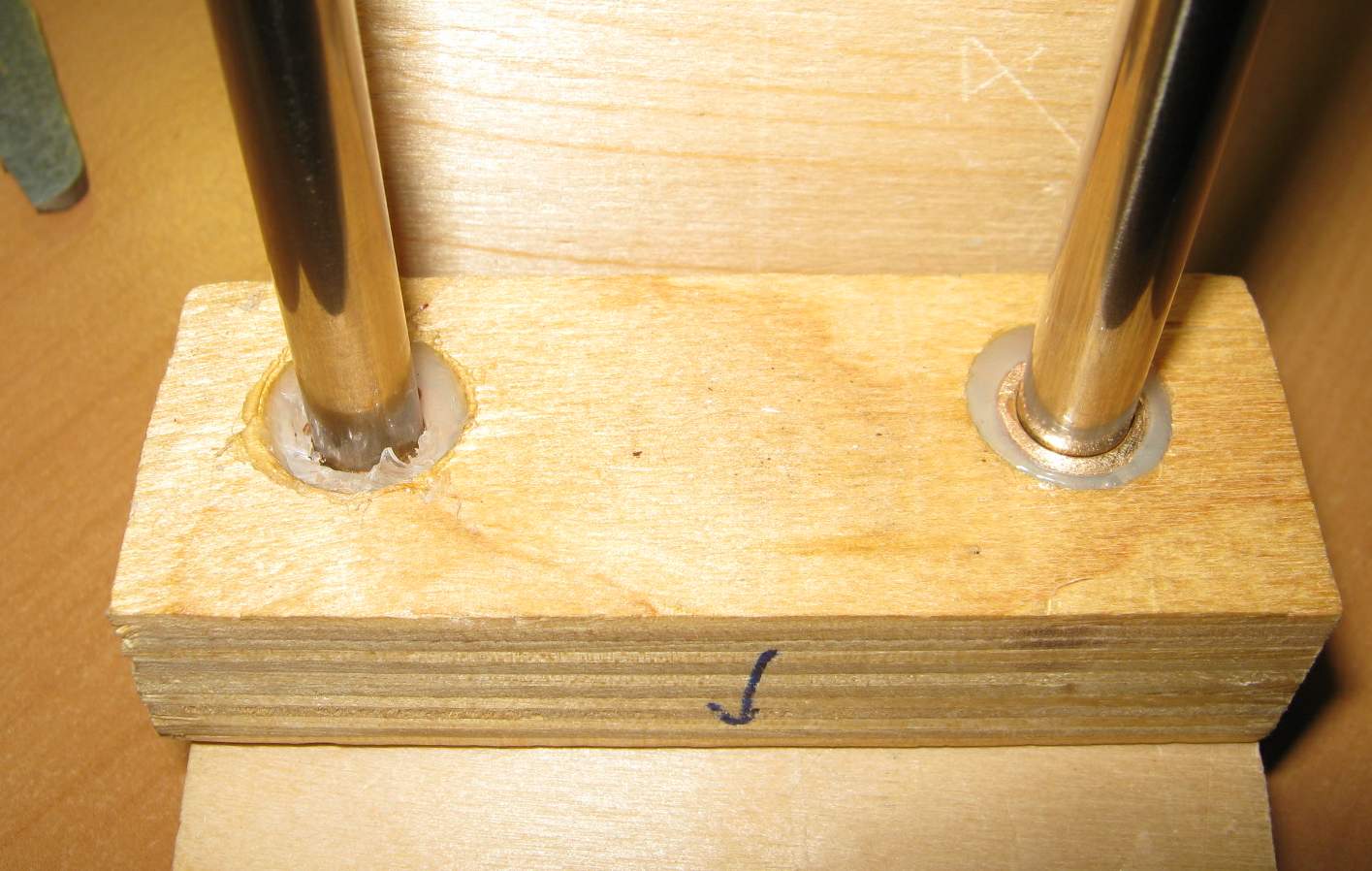

залил бронзовые втулки термоклеем

тоже самое со второй поперечиной

выравнивание нижнего держателя, пришлось подложить кусочки от СД диска.


осталось дырки просверлить под резьбовую шпильку, зафиксировать гайку в нижней поперечине и залить термоклеем направляющие в нижней опоре.

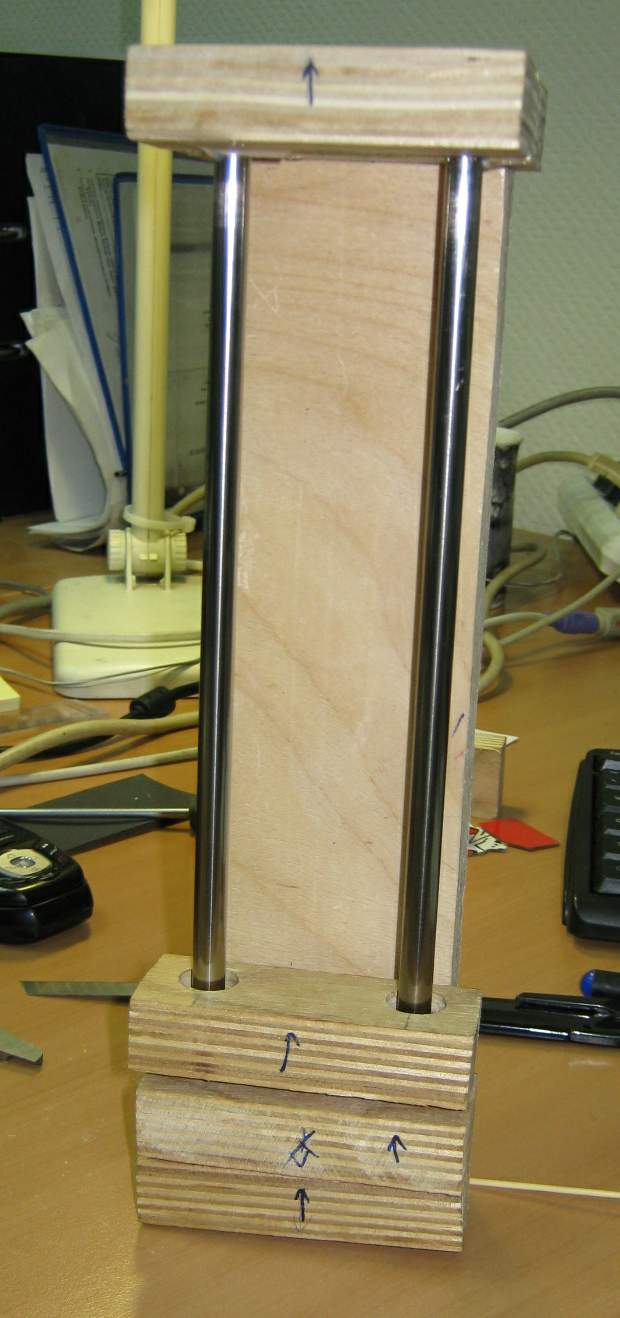

к чему стремлюсь
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем
