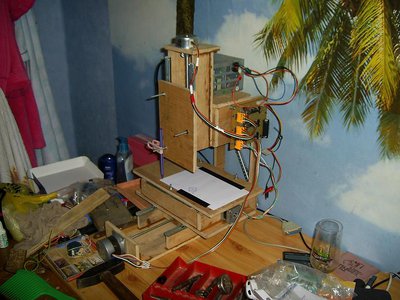

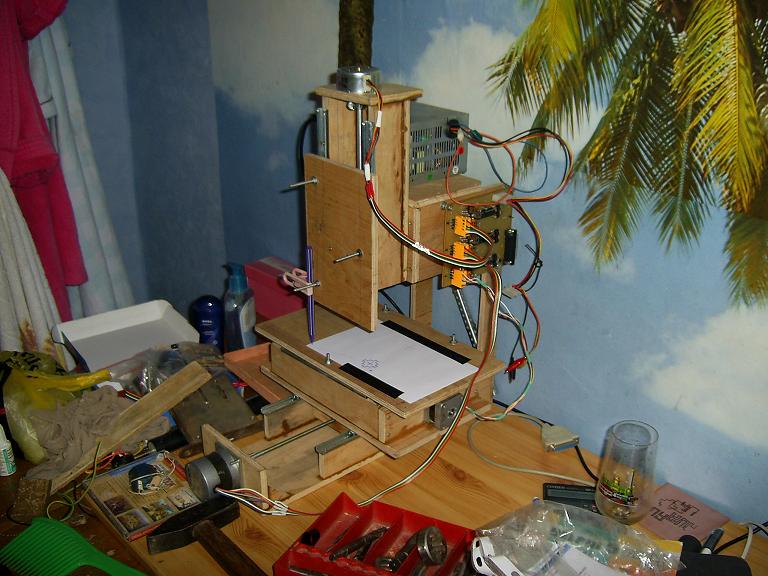

Вот фотки моего станочка. Общая стоимость порядка 30 у. е.

Master писал(а):Вот фотки моего станочка. Общая стоимость порядка 30 у. е.

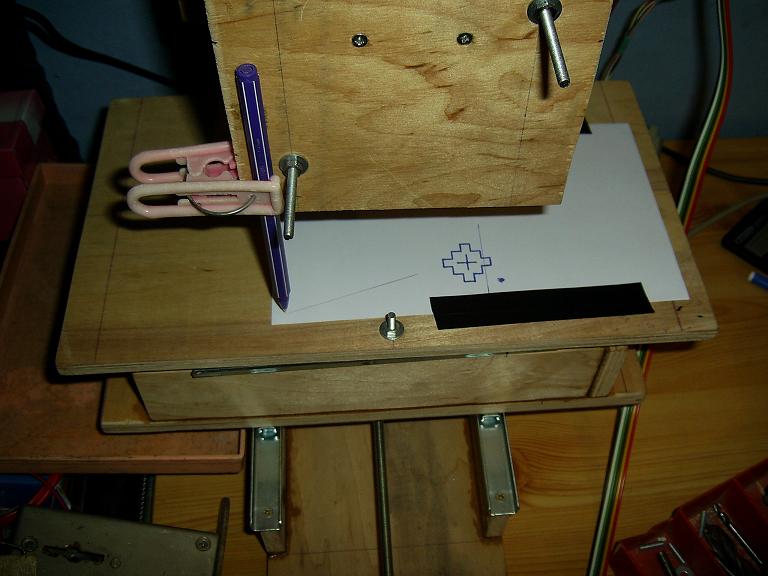

Где ты такую дорогую прищепку надыбал ???

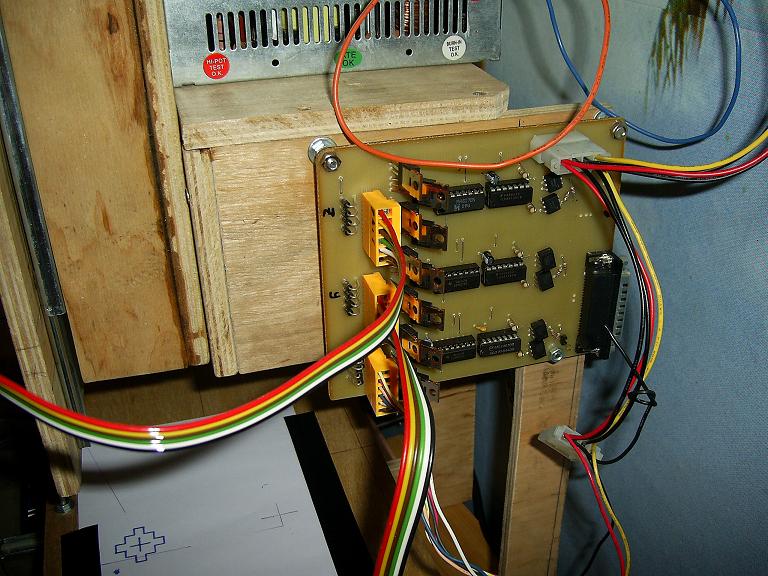

Какова схема управления поевиками у тебя ? Вывложи схему одного канала для ШД.  У тебя там вроде оптопары видны ?

Оригинально у тебя сделано крепление оси Z... У меня скучный П-образный портал - и то прогибается иногда, неужели эта штука не гнется?

avr123.nm.ru писал(а):

Master писал(а):Вот фотки моего станочка. Общая стоимость порядка 30 у. е.

Где ты такую дорогую прищепку надыбал ???

Какова схема управления поевиками у тебя ? Вывложи схему одного канала для ШД.  У тебя там вроде оптопары видны ?

Схема на 1 стр.

-= Александр =- писал(а):Оригинально у тебя сделано крепление оси Z... У меня скучный П-образный портал - и то прогибается иногда, неужели эта штука не гнется?

Нет не гнется, ну разве если я сверху на ШД ложу блинчик от гантели чтобы его охлаждать. Он у меня наоборот если по столу стукнуть, то он болтается влево-вправо примерно на 1 мм. Думаю как-то укрепить, но пока для опытов с карандашом хватает.

Master писал(а):Схема на 1 стр.

 Ты бы сделал как картинку.

ну раз такое дело то и я свои пришпилю картинки

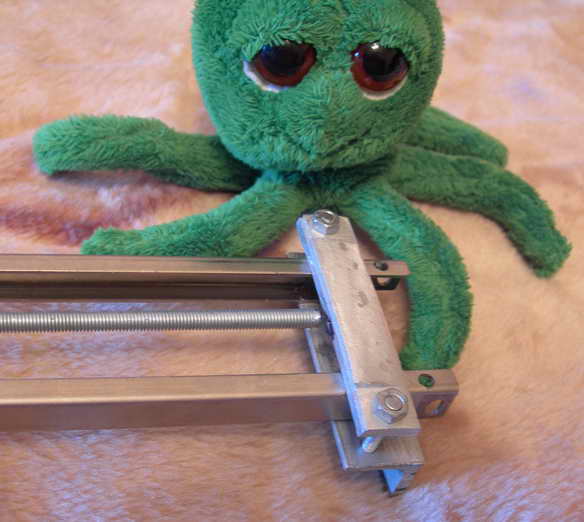

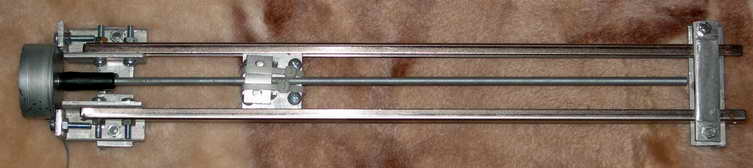

такая вот у меня кавайная ось

были сомнения что трение получится большое
но как оказалось всё катаетсо легко

почитываю, интересуюсь.. вот наткнулся на сайтик, может кому будет интересно-полезно
http://www.cnc.net.ua/

2 Мур
Ух наверное опилки были по всей квартире. А как с люфтом?

Master писал(а):2 Мур
Ух наверное опилки были по всей квартире. А как с люфтом?

о да...
и опилки и стружки
как в цеху металлообработки


в каретке люфта нет =)

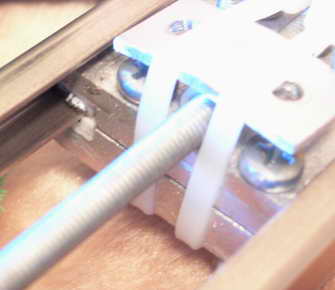

там хитрая система из фторопласта и алюминия, чем крепче завинтил тем меньше люфт и труднее ездит =)))
но....
есть несовершенства конструкции
пока что тока в каретке 1 гайка на винте, по этому люфт в этом месте
(ну не успел ещё посадочное место под остальные гайки проточить)
нуно ставить ещё неск. штук а лучше всего разрезную...

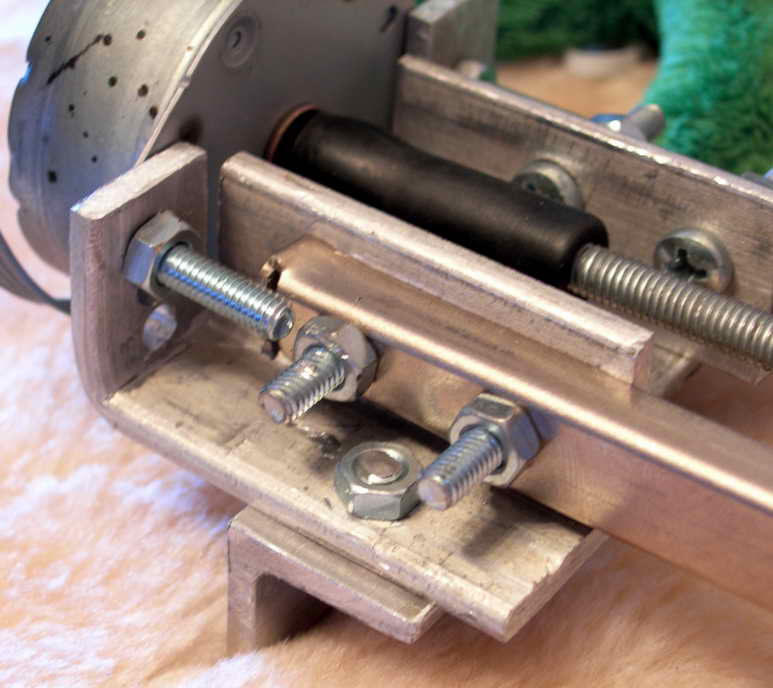

во вторых люфт в моторе, вал ШД ходит туда сюда наверно на 0.5-0.8 мм
но это я вылечу, подперев вал шариком от подшипника(как во флопиках в маленьком ШД, там ось ШД упирается с 2х сторон в шарики)
винт с выемкой в торце, в выемку шарик, а шарик упереть в ШД
винтиком регулируем чтоб не люфтовало и не тормозило
ну типа как в советских больших часах маховик крепился между 2мя винтами

ну и конечно резиновую муфту заменю на железную
подогнал чтоб ШД и винт были строго соосны

может кому будет интересно-полезно

интересно, полезно
но дорого...

Зачетная конструкция, тока гайку в идеале латунную.

интересно, полезно
но дорого...

да дорого конечно, с одной стороны... а с другой на самые ответственные в плане точности места вполне можно было бы раскошелиться... потом...

Master писал(а):Зачетная конструкция, тока гайку в идеале латунную.

да гдеж её взять то...
разве что латунную трубку найти с D4 внутренним да резьбу нарезать...

незнаю короче чё делать
обойдусь 5-7 гайками накрученными впритык

да дорого конечно, с одной стороны... а с другой на самые ответственные в плане точности места вполне можно было бы раскошелиться... потом...

да собсно одна дорогая деталь высокоточная с лихвой покрывает всю стоимость моего станка =)
будь то шариковые направляющие номаные или нормальный винт с трапециевидной резьбой и гайкой разрезной

короче на весь станок у меня ушло
150 р. сканер, 300 р. принтер, 15-20 р. метизы, полотно для ножовки(хз скока стоит но я его сломал =))
300 р. электронная часть.(лень было распаивать платы от принтера и сканера поэтому купил всё новое)
итого примерно 800 рублей и ещё куча запчастей осталось прозапас =)
всё остальное было найдено в мусоре на даче и по окрестностям

звтра поставлю на полозья и начну протягивать тросик
роликов уже набрал. тока хз как тросик пропустить чтоб ничё не зацепалось...

незнаю короче чё делать
обойдусь 5-7 гайками накрученными впритык

А чего 2-х не хватит?

ну мне чёто кажетсо мало...
чё мне гаек жалко чтоли? =)
