[off][quote="Master]Совсем забыл спасибо SSG за предложенный алгоритм.[/quote]
Не за что [/off]

Ладно уболтали сделаю юстировку по осям, тока вот Z-ось доклею. Но юстировку нада будет наверное делать иглой по фольгированому текстолиту.

Устранение люфта позволяет неторопливым людям использовать дешевейшие ШД с редуктором из принтеров и тп.

avr123.nm.ru писал(а):Устранение люфта позволяет неторопливым людям использовать дешевейшие ШД с редуктором из принтеров и тп.

 :lol:
да да да
именно так
я просто стеснялся сказать что я "неторопливый" и ШД у меня из бытовых приборов

я кстати наконец добацал драйвер для 2х ШД
чёто решил не делать 1 большую плату на все шд сразу
а сделать несколько маленьких каждая на 2 ШД

Во всех прогах дает.

А вы знаете каким образом работает данный алгоритм?

Наверно добавляет шаги компенсации люфта при изменении направления. нужно включить ЧПУ прогу - ввести большой люфт и залогить что на LPT происходит.

avr123.nm.ru писал(а):Наверно добавляет шаги компенсации люфта при изменении направления.

А что бывают другие алгоритмы. Я именно так и хочу делать.

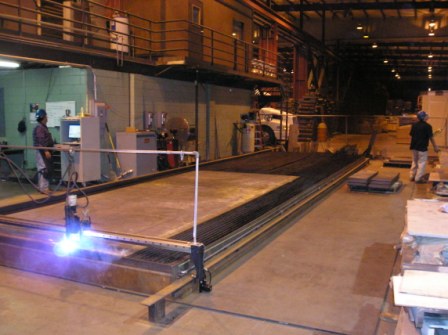

Во какой нужно станок иметь, можно сразу холодильник фрезеровать.

Доклеил наконец-то последнюю ось, намудохался, мама не горюй. Движок слабый вечно шаги пропускал, шланг резиновый вместо муфты не лучшее решение, он кривой и от этого вечно подклинивает Но щас вроде более менее работает без сбоев, осталось доделать плату упрвления и можно будет испыть свой софт.
А где делись все остальные ЧПУшники? Ладно у Мура уважительная причина, а у остальных?

я нисмотря ни на что продолжаю

короче я придумал супер идею
отрыл у себя в хламе старый процессорный кулер алюминиевый!!!

2 часа с ним промудохался
спилил ножовкой все пластины оставил тока основание
прямоугольный кусок алюминия примерно 80х60 мм
потом напильником ещё через пару часиков сточил все оставшиесяя хвосты от оребрения
короче  сделал 2 прямоугольника 40х32х7 мм
из этих прямоугольников и кучки винтиков сделаю каретку для Y оси
сегодня надеюсь собрать ось полностью
тогда смогу прикинуть какой у меня будет рабочий ход по игреку и мона будет уже
на нужном расстоянии закреплять салазки для Х оси на станине

Master писал(а):шланг резиновый вместо муфты не лучшее решение, он кривой и от этого вечно подклинивает

Ты осуждаешь решение и тут же говоришть что использовал КРИВОЙ шланг.

avr123.nm.ru писал(а):

Master писал(а):шланг резиновый вместо муфты не лучшее решение, он кривой и от этого вечно подклинивает

Ты осуждаешь решение и тут же говоришть что использовал КРИВОЙ шланг.

Не кроме этого когда его зажимаешь хомутикми он перекашивается, но за неимением знакомого дяди Васи можно и так.

2 Мур
Я таким макаром делал водоблок на процессор и чипсет. Печальный опыт Тока я потом все равно носил на фрезеровку, а то сильно криво получилось. И чета я не вдупляюсь нафига тебе такие алюминиевые сложности. Ты бы хоть нарисовал или из того что есть собрал и сфоткал типа как оно будет, а то может мы сразу идею-то и забракуем Будешь тока зря мусорить.

вот короче =)

полуфабрикат
муфту просто из куска жести свернул
второй конец винта не закреплён
и  сама хрень котораяездит по салазкам тоже тока одна верхняя половина

видно как винт кривоват и муфта
бьёт маля.

2 Мур
1. Классно получилось, а ты шаговиком крутил (что-то он у тебя очень резво крутится)?
2. А какие будут направляющие?
3. второй конец винта можно не закреплять.
